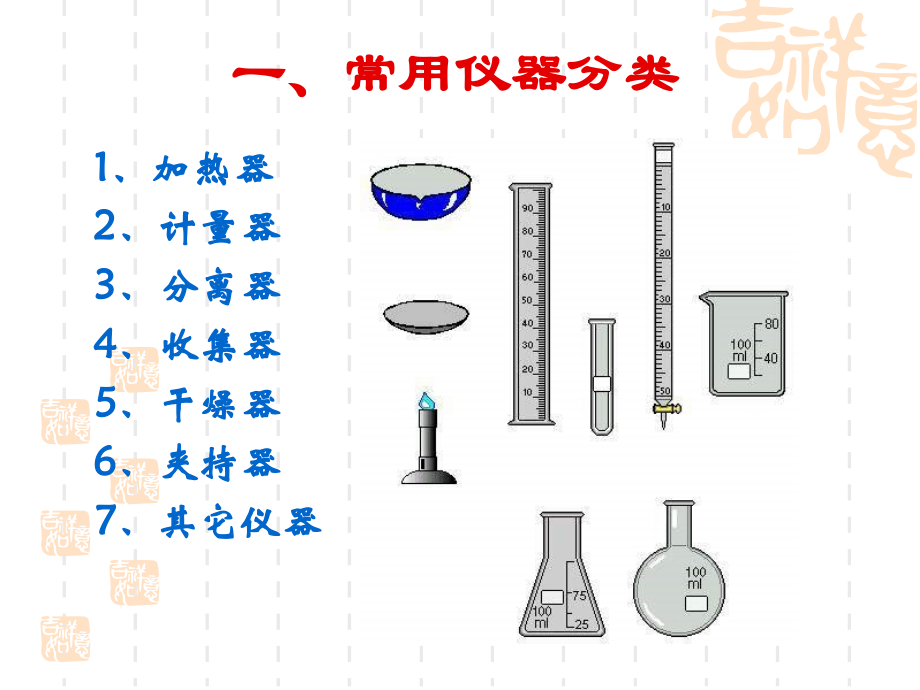

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,化学实验专题讲座,一、常用仪器分类,1、,加热器,2、,计量器,3、,分离器,4、,收集器,5、,干燥器,6、,夹持器,7、,其它仪器,1.加热器,（,1）,试管,（2）,蒸发皿,（3）,坩埚,（4）,烧杯,（5）,烧瓶,（6）,锥形瓶,（7）,石棉网,（8）,三角架、泥三角,（9）,酒精灯,1.,2,蒸发皿,（,2,）蒸发皿：用于蒸发液体或浓缩溶液。,注意事项：,可直接加热，但不能骤冷。,盛液量不应超过蒸发皿容积,的2/3。,取、放蒸发皿应使用坩埚钳。,1.,3,坩埚,（,3,）坩埚：主要用于固体物质的,高温灼烧,。,注意事项：,把坩埚放在三脚架上的泥三角上直接 加热。,取、放坩埚时应用坩埚钳。,1.,4,烧杯,（,4,）烧杯：用作配制溶液和较大量试剂的反应容器，在常温或加热时使用。,注意事项：,加热时应放置在石棉网上，使受热均匀。,溶解物质用玻璃棒搅拌时，不能触及杯壁或杯底。,1.,5,烧瓶,（,5,）烧瓶：用于试剂量较大而又有液体物质参加反应的容器，可分为圆底烧瓶、平底烧瓶和蒸馏烧瓶。它们,都可用于装配气体发生装置,。蒸馏烧瓶用于蒸馏以分离互溶的沸点不同的物质。,注意事项：,圆底烧瓶和蒸馏烧瓶可用于加热，加热时要垫石棉网，也可用于其他热浴（如水浴加热 等）。,液体加入量不要超过烧瓶容积的 1/2,加热时不要超过烧瓶容积的1/3。,1.,7,三角架、泥三角,放置较大或较重的加热容器，做支持物。,注意事项：,放置加热容器时要垫泥三角。,1.9 酒精灯,（9）酒精灯：化学实验时常用的加热热源，也用作焰色反应。,注意事项：,酒精灯的灯芯要平整。,添加酒精时，不超过酒精灯容积的2/3；酒精不少于,l/4。,绝对禁止向燃着的酒精灯里添加酒精，以免失火。,绝对禁止用酒精灯引燃另一只酒精灯。,用完酒精灯，必须用,灯帽,盖灭，,不可用嘴去吹。,不要碰倒酒精灯，万一洒出的酒精在,桌上燃烧起来，应立即用,湿布,扑盖。,2、计量仪器,（1）,天平,（2）,量筒,（3）,容量瓶,（4）,滴定管,（5）,温度计,（6）,移液管,2.1 天平,（,l）,托盘天平：用于精密度要求不高的称量，能称准到,0.1,g,。,所附砝码是天平上称量时衡定物质质量的标准。,2.1 天平,注意事项：,调零：称量前天平要放平稳，游码放在刻度尺的零处，调节天平左、右的平衡螺母，使天平平衡。,左物右码：称量时把称量物放在左盘，砝码放在右盘。砝码要用镊子夹取，先加质量大的砝码，再加质量小的砝码。,称量干燥的固体药品应放在在纸上称量。易潮解、有腐蚀性的药品（如氢氧化钠），必须放在玻璃器皿里称量。,称量完毕后，应把砝码放回砝码盒中，把游码移回零处。,2.2 量筒,（2）量筒：用来量度液体体积，精确度不高。,注意事项：,不能加热和量取热的液体，不能作反应容器,不能在量筒里稀释溶液。,量液时，量简必须放平，视线,要跟量简内液体的凹液面的最低,处保持水平，再读出液体体积。,量气装置,可用广口瓶与量筒组装而成。排到量筒中水的体积，即是该温度、压强下所产生的气体的体积。适用于测量难溶于水的气体体积。,2.4 滴定管,（,4）滴定管：,用于准确量取一定体积液体的仪器。带玻璃活塞的滴定管为酸式滴定管，带有内装玻璃球的橡皮管的滴定管为碱式滴定管。,2.4 滴定管,注意事项：,酸式、碱式滴定管不能混用。,25,mL、50mL,滴定管的估计读数为,0.01,mL,。,装液前要用洗液、水依次冲洗干净，并要用待装的溶液,润洗,滴定管。,调整液面时，应使滴管的尖嘴部分充满溶液，使液面保持在“0或“0”以下的某一定刻度。读数时视线与管内液面的最凹点保持水平,。,3、分离器,（1）漏斗,（2）,冷凝管,（3）,洗气瓶,3.1 漏斗,（,1）漏斗：分普通漏斗、长颈漏斗、分液漏斗。,普通漏斗,用于过滤或向小口容器转移液体。,长颈漏斗,用于气体发生装置中注入液体。,分液漏斗,用于分离密度不同且互不相溶的不同液体，也可用于向反应器中随时加液。也用于萃取分离。,3.3 洗气瓶,（3）洗气瓶：中学一般用广口瓶、锥形瓶或大试管装配。洗气瓶内盛放的液体，用以洗涤气体，除去其中的水分或其他气体杂质。使用时要注意气体的流向，一般为“长进短出”。,4、收集器,（1）集气瓶、水槽,（2）,贮气瓶,（3）,试剂瓶,（4）,导气管,4.1 集气瓶、水槽,（,1）集气瓶：用于收集和贮存少量气体。,注意事项：,不能加热，如果燃烧反应有固体生成，瓶底应加少量水或铺少量细砂；,收集气体时按气体密度不同选择瓶口方向；,瓶口磨砂，用磨砂玻璃片涂凡士林封盖。,排水法收集时，集气瓶应装满水再倒置收集。,4.3 试剂瓶,（3）试剂瓶：,分类：细口瓶、广口瓶和滴瓶。,细口瓶、滴瓶用来盛放液体试剂；,广口瓶用来盛放固体试剂。,4.4 导气管,（4）导气管：即玻璃导管,5、干燥器,（1）干燥管,（2）,干燥器,（3）,洗气瓶,5.1 干燥管,（1）干燥管：用于气体的干燥或吸收。,注意事项：,固体试剂应装满干燥管，小口处可塞一些玻 璃丝；,大口进小口出。,5.2 干燥器,（2）干燥器：用于存放干燥物质或使潮湿物质干燥。,注意事项：,干燥器的开闭应推拉；,热物体应稍冷却后再放入。,5.3 洗气瓶,（3）洗气瓶：用于气体的干燥或除杂。,注意事项：,放入的液体量不超过2/3容积；,气流速度适宜，长进短出。,6、夹持器,（1）,铁夹,（2）,铁圈,（3）,试管夹,（4）,坩埚钳,（5）,镊子,（6）,滴定管夹,6.1 铁夹 6.2 铁圈,用于固定或放置容器。,(,铁架台,),6.3 试管夹,试管夹：用于夹持试管。,注意事项：,夹在距试管口1/3处；,手握长柄，从试管底部套、取试管夹。,6.4 坩埚钳,用于夹持坩埚、蒸发皿。,6.5 镊子,用于取用块状固体药品，砝码等。,7、其它仪器,（1）研钵,（2）,燃烧匙,（3）,胶头滴管,（4）,玻璃棒,（5）,铁架台,（6）,试管刷,（7）,表面皿,（8）,启普发生器,（9）,试管架,（10）,药匙,7.1 研钵,用于研磨固体试剂或使固体试混和均匀。,7.2 燃烧匙,用于固体试剂在气体中的燃烧实验。,7.3 滴管,吸取和滴加少量液体试剂。,注意事项：,垂直悬滴，不伸入容器内，不接触容器 内壁；,不能一管多用，洗净后才能取另一种液体；,取用试剂时不能倒置或平放，防止液体浸蚀胶头。,7.4 玻璃棒,作搅拌或引流用。,注意事项：,搅拌时不可撞击器壁；,多次蘸液时应洗净。,7.5 铁架台,夹持固定反应器。,7.6 试管刷,试管刷：洗刷玻璃仪器,注意事项：,小心顶端的铁丝撞破仪器。,7.7 表面皿,用作蒸发少量液体；观察少量物质的结晶过程。,7.8 启普发生器,启普发生器由一个葫芦状的玻璃容器和球形漏斗组成。固体药品放在中间圆球内，可以在固体下面放些玻璃棉来承受固体，以免固体掉至下球中。液体从球形漏斗加入。,使用时，只要打开活塞，液,体即进入中间球内，与固体接触,而产生气体。停止使用时，只要,关闭活塞，气体就会把液体从中,间球压入下球及球形漏斗内，使,固体与液体不再接触而停止反应。,7.9 试管架,7.10 药匙,用于取用固体粉末或小颗粒。,再见,
