74ls138二进制译码器.ppt

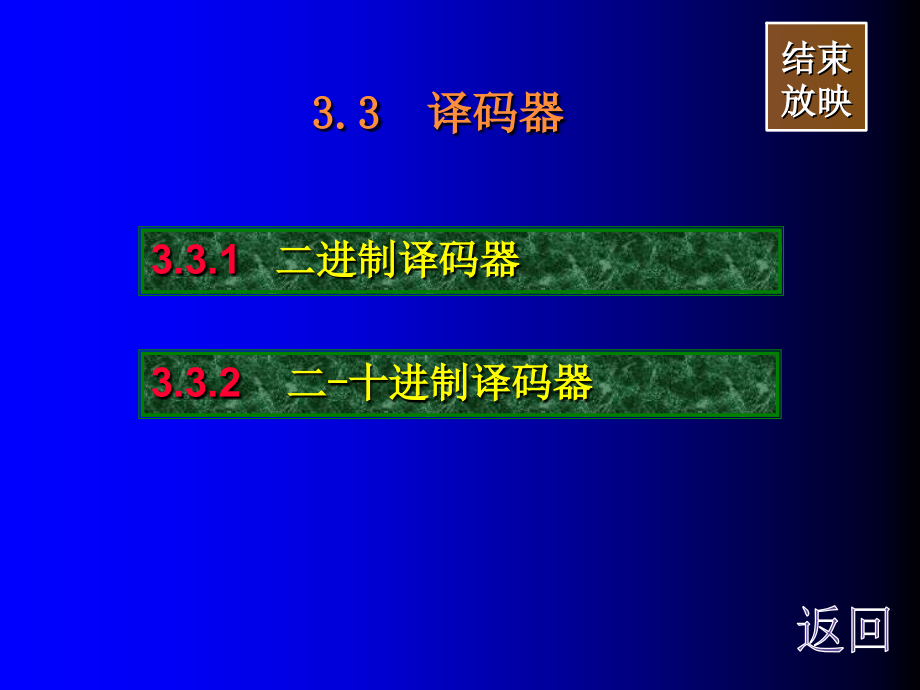

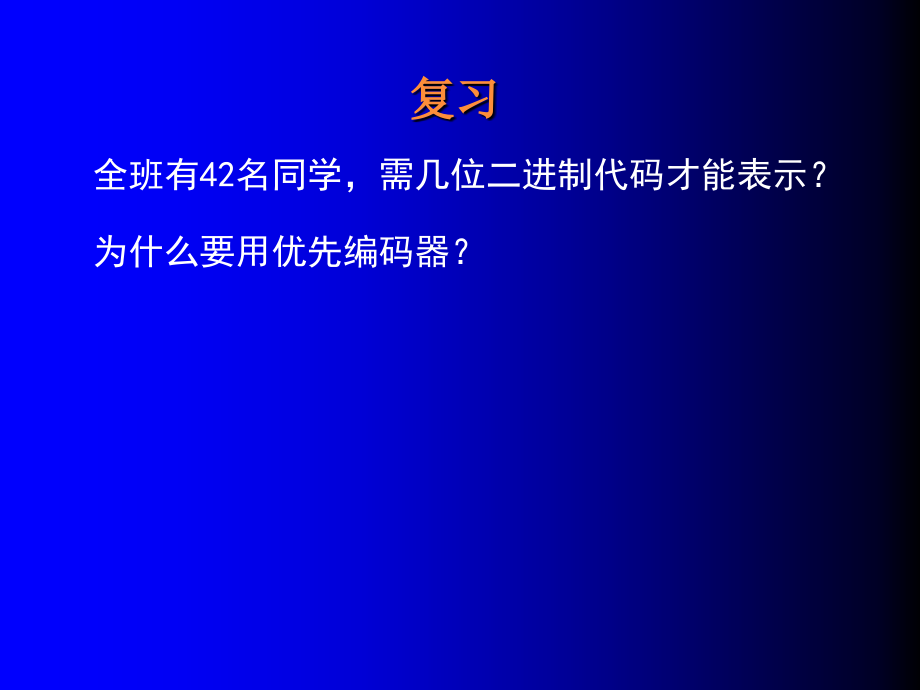

3.3.1,二进制译码器,3.3.2,二,-,十进制译码器,3.3 译码器,返回,结束,放映,复习,全班有42名同学，需几位二进制代码才能表示？,为什么要用优先编码器？,3.3 译码器,译码,：编码的逆过程，将编码时赋予代码的特定含义“翻译”出来。,译码器,：实现译码功能的电路。,常用的译码器有,二进制译码器,、,二-十进制,译码器,和,显示译码器,等。,二进制代码,原来信息,编码对象,编码,译码,3.3.1 二进制译码器,返回,图3-7 三位二进制译码器的方框图,输入：二进制代码（,N,位），,输出：,2,N,个，每个输出仅包含一个最小项。,输入是三位二进制代码、有八种状态，八个输出端分别对应其中一种输入状态。因此，又把三位二进制译码器称为3线8线译码器。,1.74LS138的逻辑功能,内部电路图,负逻辑与非门,译码输入端,S,为控制端（又称使能端）,S=1,译码工作,S=0,禁止译码，,输出全,1,输出端,为便于理解功能而分析内部电路,仿真,表3-6 74LS138的功能表,译中为0,高电平有效,低电平有效,禁止译码,译码工作,图3-8 74LS138的逻辑符号,低电平有效输出,三位二进制代码,使能端,2.应用举例,(1)功能扩展(,利用使能端实现),图3-9 用两片74LS138译码器构成4线16线译码器,A,3,=0,时，片,工作，片,禁止,A,3,=1,时，片,禁止，片,工作,扩展位控制,使能端,仿真,(2)实现组合逻辑函数,F,（,A，B，C,）,比较以上两式可知，把,3,线,8,线译码器,74LS138,地址输入端（,A,2,A,1,A,0,）作为逻辑函数的输入变量（,ABC,），译码器的每个输出端,Y,i,都与某一个最小项,m,i,相对应，加上适当的门电路，就可以利用译码器实现组合逻辑函数。,例3-4 试用74LS138译码器实现逻辑函数：,解：因为,则,因此，正确连接控制输入端使译码器处于工作状态，将 、经一个与非门输出，A,2,、A,1,、A,0,分别作为输入变量A、B、C，就可实现组合逻辑函数。,Y,1,Y,Y,Y,Y,图3-10例3-4电路图,仿真,3.3.2 二,-,十进制译码器,二十进制译码器的逻辑功能是将输入的,BCD,码译成十个输出信号。,图3-11,二十进制,译码器74LS42的逻辑符号,返回,表3-7,二,-,十进制,译码器74LS42的功能表,译中为,0,拒绝伪码,返回,
