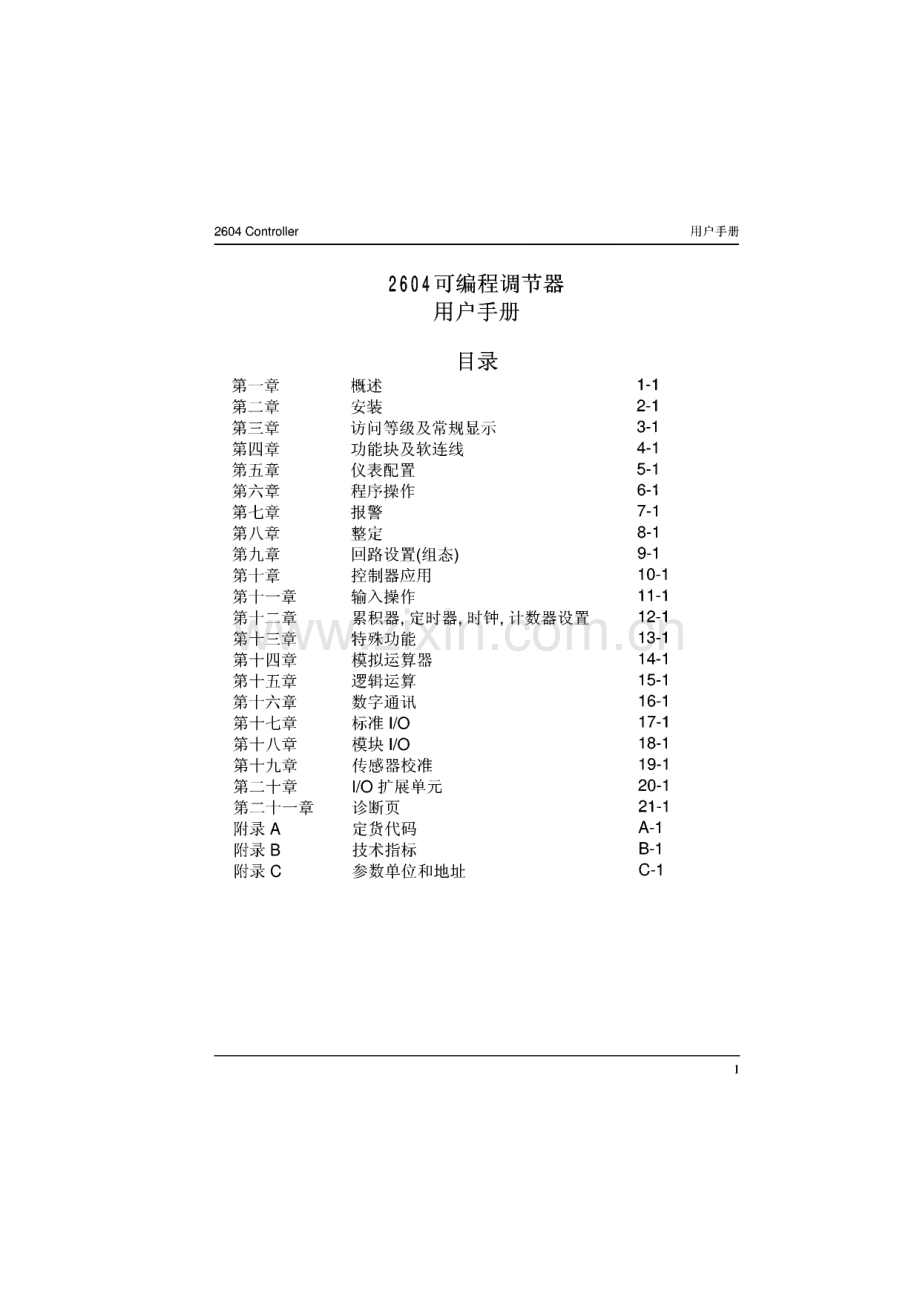

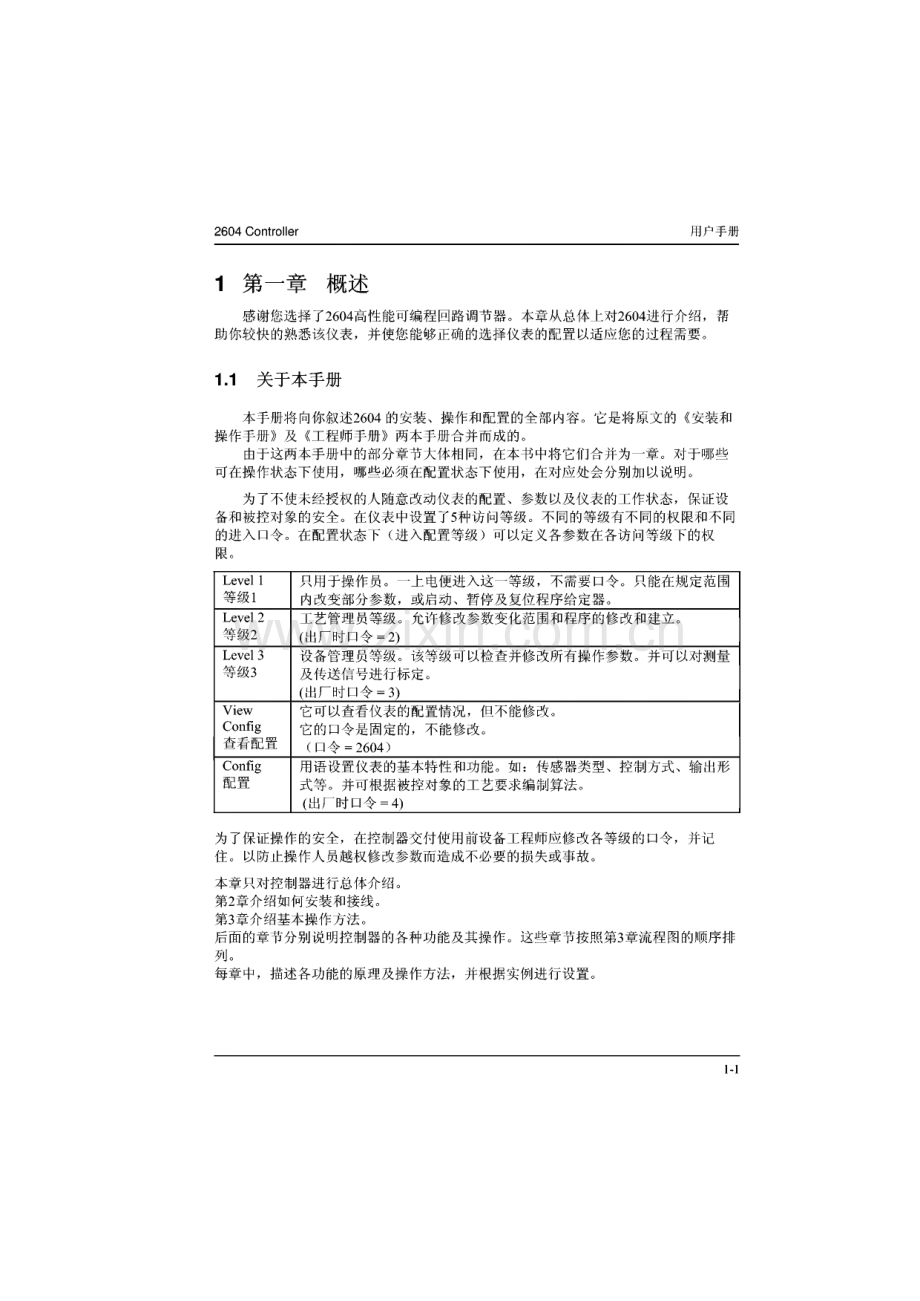

2604 Controller 用户手册2604可编程调节器 用户手册目录第一章概述1-1第二章安装2-1第三章访问等级及常规显示3-1第四章功能块及软连线4-1第五章仪表配置5-1第六章程序操作6-1第七章报警7-1第八章整定8-1第九章回路设置（组态）9-1第十章控制器应用10-1第十一章输入操作11-1第十二章累积器,定时器，时钟,计数器设置12-1第十三章特殊功能13-1第十四章模拟运算器14-1第十五章逻辑运算15-1第十六章数字通讯16-1第十七章标准I/O17-1第十八章模块I/O18-1第十九章传感器校准19-1第二十章I/O扩展单元20-1第二十一章诊断页21-1附录A定货代码A-1附录B技术指标B-1附录C参数单位和地址C-112604 Controller用户手册1第一章概述感谢您选择了2604高性能可编程回路调节器。本章从总体上对2604进行介绍，帮 助你较快的熟悉该仪表，并使您能够正确的选择仪表的配置以适应您的过程需要。1.1关于本手册本手册将向你叙述2604的安装、操作和配置的全部内容。它是将原文的安装和 操作手册及工程师手册两本手册合并而成的。由于这两本手册中的部分章节大体相同，在本书中将它们合并为一章。对于哪些 可在操作状态下使用，哪些必须在配置状态下使用，在对应处会分别加以说明。为了不使未经授权的人随意改动仪表的配置、参数以及仪表的工作状态，保证设 备和被控对象的安全。在仪表中设置了5种访问等级。不同的等级有不同的权限和不同 的进入口令。在配置状态下（进入配置等级）可以定义各参数在各访问等级下的权 限。Level 1等级1只用于操作员。一上电便进入这一等级，不需要口令。只能在规定范围 内改变部分参数，或启动、暂停及复位程序给定器。Level 2等级2工艺管理员等级。允许修改参数变化范围和程序的修改和建立。（出厂时口令=2）Level 3等级3设备管理员等级。该等级可以检查并修改所有操作参数。并可以对测量 及传送信号进行标定。（出厂时口令=3）View Config 查看配置它可以查看仪表的配置情况，但不能修改。它的口令是固定的，不能修改。（口令=2604）Config 配置用语设置仪表的基本特性和功能。如：传感器类型、控制方式、输出形 式等。并可根据被控对象的工艺要求编制算法。（出厂时口令=4）为了保证操作的安全，在控制器交付使用前设备工程师应修改各等级的口令，并记住。以防止操作人员越权修改参数而造成不必要的损失或事故。本章只对控制器进行总体介绍。第2章介绍如何安装和接线。第3章介绍基本操作方法o后面的章节分别说明控制器的各种功能及其操作。这些章节按照第3章流程图的顺序排 列。每章中，描述各功能的原理及操作方法，并根据实例进行设置。1-1用户手册2604 Controller1.2 什么是26042604是一种模块化的可自由组态的，高精度、高性能的温度及过程控制器。它可 以实现单、双或三回路的控制。每个回路除可以作为普通的PID回路外还可以设置成串 级、比率等控制回路。并且各回路之间可以相互关联、协调，进行各种复杂的控制。2604具有两行7段数码显示，用于过程值和设定值的显示。并且还有一个液晶器用 于用户定义的信息显示。如图1-1所示。2604配有7个校键。用于切换各种控制状态和修改参数。主要特点:6 RJRO7H0IM93603335B3 ILpl AUT LOG Min=Max*0|G|V|A|程序给定器最多可以存贮50个 程序。每个程序最多可以有3个 不同的设定值（即3条不同的曲 线），一条曲线也可以同时分 配给不同的回路。每一程序还 可产生多达16个事件输出 具有碳势计算等专用功能块。可执行殊控制功能。软硬件采用模块化结构。除 PID、碳势控制等标准功能块 外，还有可由用户自由定义的 数学及逻辑运算块。各模块间 可通过内部软连接自由组合，实现各种控制功能。图1-1:2604前面板具有可定义的多种输入类型，包括热偶、热阻和多种电压、电流等过程输入信号。每一回路的控制方式可以定义为PID,On/Off或阀门位置控制，每一回路的类型即 可以是普通的单回路也可以是串级、比率等回路。PID控制输出信号可以通过继电器触点、逻辑电平、可控硅或直流模拟信号输出给 执行器。对于阀门位置控制，输出信号可以通过继电器触点、可控硅或逻辑电平输 出给电机。具有PID自整定和自适应功能，即可简化调试过程又可达到很好的控制效果。对仪表进行配置组态可以通过前面板的按键进行，也可以通过打Tools，软件在电脑上进 行。“iTools”可运行在Windows 95,98或NT等环境下。1-22604 Controller用户手册1.3外型结构显示屏 锁耳 密封胶圈 安装卡子 标签 外壳接线端子 棘齿0 00 0 00:o:00堰/Q5FO势。三二7/60 0isQ 石(a2 000 000J/0 00/00 o o o 0 邑/000 0 0 0。Q o/0000000 000000 0.7 00000图1-2外型结构1-3用户手册2604 Controller1.4操作界面-概览前面已经提到2604的前面板有两行5位数字显示，一个点阵式液晶显示，8个LED 状态指示灯和7个操作按键。见图1-3.第一行数字显示通常过程值。第二行数字显示比第一行略小，通常显示设定值。夜晶显示器用来各种操作和配置参数。8个LED状态指示灯用来指示仪表的工作状态。如：现在显示的是哪个回路，手动 还是自动，程序是运行还是暂停等。这7个按键用来对仪表进行各种操作。1,4.1 显示面板报警灯休眠模式LED状态指示（见图1-4）PURaiHEM4 MM93603：936B.3LplpCl AUT SC Min=Max上行显示（通常显示过程值）第2行显示（通常显示设定值）液晶显示（显示各参数 一和信息）操作按键（见图1-5）图1-3:操作界面1-42604 Controller用户手册1.4.2 LED状态指示AUTOLP1:LP3(RUNMANLP2 VJ AUX IHOLD图1-4:状态指示IndicatorFunctionAUTO表示所选回路处于自动（闭环）控制MAN表示所选回路处于手动（开环）控制LP1指示现在显示的是哪个回路LP2LP3AUX表示当前所选回路还有第2个控制功能如。如果一个回路被配置为串级或超弛控制，则第2次按回路键将使回 路指示和AUX同时亮。如果回路被配置为比率控制，它用来指示比率参数。RUN表示程序给定器在运行HOLD表示程序给定器暂停在当前值上报警指示灯当有一个新的报警发生时，这个红色的指示灯将闪烁。液晶显示会同时 显示报警情况。在报警情况没解除前，它会持续亮。休眠指示灯当控制器处于休眠状态时，这个绿色指示灯点亮。当控制器处于休眠状 态时，所有输出关闭。当该灯亮时控制器不能对被控对象进行控制。以下情况会使该灯亮：控制器处于配置状态 通过用户界面或外部数字输入将控制器置为休眠状态 在仪表刚上电的几秒钟内1-5用户手册2604 Controller1.4.3 操作按键AUTO LP1 LP3 RUNMAN LP2 AUX HOLD。，a图1-4:操作按键MAN自动/手动键自动/手动键用于在当前所选定回路的自动和手 动状态间进行切换。：如果控制器处于自动状态，则AUTO灯亮.如果控制器处于手动状态，则MAN灯亮.1 LP1 1*|LP3 J LP2 AUX回路选择键反复按此键可以选择：-Loopl Loop2 Loop 3 卜回到 Loopl如果某一回路是串级、比率或override则AUX 灯会和回路灯同时亮。日小HOLD运行/暂停键 按一次启动程序（RUN灯亮.）再次按暂停程序（HOLD灯亮）再次按继续运行（HOLD灭RUN亮）持续按住2秒钟可停止程序（RUN和HOLD全 灭）当程序结束时RUN灯将闪烁.在程序自动暂停等待时HOLD闪烁以上3个键（功能键1到3）可以被重新定义或禁止。见5.2.3.口换页键按此键可选择新的参数菜单转换键按此键可选择菜单中的参数减值键减小参数值增值键增加参数值1-62604 Controller用户手册1.5 安装概述2604是面板安装型仪表，它应安装在电控柜的面板上。随机提供的一对安装卡子 用于将仪表固定在电控柜的面板上。所有接线都在仪表后面的端子上。为了安全每6个 端点有一个端子盖。具体安装和接线请看下一章-安装。PV输1 入数字I/OM 0D U L EZLM 0 D U L E1M 0 D UL E踵(&M 0D U L E*SM 0 D UL E邈M OD U L ERM 0 D UL E30I模拟输入,0-10V最边上的两排端子的功能如下:PV输入模拟输入I/O扩展继电器数字I/O通道电源它们是所有仪表共有的。VH,VI,V+,V-BA,BBE1,E2AA,AB,ACD1 to D8 and ComL,N,Earth端子2A,2B,2C,2D不能接线图1-5:后部端子排布 模拟输入 1屏蔽地1-7用户手册2604 Controller1.6 I/O模块2604仪表配有易于插拔的接口模块。模块的插法和位置如下图。这些模块分为两类：通讯模块：I/O模块图1-6:模块插入示意图1-82604 Controller用户手册1.6.1增加或更换模块在取出表芯前应先将仪表电源关掉。1.拨开两个锁耳（图1-7）将表芯从表壳中抽出。不需要任何工具。/咕/三 户0002.将原有的某一模块拔下来。3.顺着塑料框架上的滑槽将一个适当的新模块插好。4,将表芯插回表壳并接通电源。5.经过短暂的自检后，在液晶显示器上会显示出！:Module Changed.6.按显示器上的提示，同时按换页键和转换键进行确认。7.如果显示出Bad Rent,说明插入了错误的模块。如插入了 2400系列的非隔离逻辑 输出模块。1-9用户手册2604 Controller1.7如何访问参数参数用来设置仪表的工作方式。它们通过液晶显示器显示，并可经适当的步骤进行修 改。不同的访问等级可以保护不同的参数。一些参数的类型：数值参数-如设定值，报警值，高底限幅值等。或状态参数-如自动/手动，开/关等。它们通常不能确定数值大小。1.7.1 页（菜单）2604中的各种参数被分别放在不同的页中。在一页中包含有页标题、参数名和参 数数值。参数根据其作用被分成组。每一组具有一个页标题，用来描述这组参数的特性。如：“报警页”，“程序页”等。全部的页清单见后面的流程图。注：.后面流程图中所列的是仪表中所有可能的页，具体某一仪表中某页是否存在要看你定 货时是否具有此功能，并且还要看在仪表配置模式中是否将此功能使能。如：如果程 序没被使能，则运行页和程序编辑页都不会出现。图1-8:页结构I 口:页标题-。子标题参数1-。数值1参数2。数值。渗数3。数值|1-102604 Controller用户手册1.7.2 页间切换按-（换页键）.每按一下将改变液晶显示器上的页标题。它是循环的，可从当前到最后再返回到 启始点。如图1-9所示。如果持续按住换页键，可自动的向后换页。1.7,3子标题图1-9中的页标题中还包含子标题。子标题在液晶先市显示器的右下角显示。子标题可以根据它提示的。符号，用增值键 上或减值键，来改变。这也是循 环的。由 ALARMS这符号用来提示你如何切换到下一 个子标题.今 Summary PagevE图1-10:子标题这是个循环按，1键反向1-11用户手册2604 Controller1.7.4 参数间转换当找到包含你需要参数的页标题或子标题:按0-（转换键）将显示出本页的第一个参数。继续按将显示后面的其它参数。最后将返回到页标 题。如果持续按住土，键参数会自动的变换。这个符号用来提示如 何切换到下一个参数 同时这行还显示出当 前参数名提示：见1-9节“反向转换”图1-11:选择参数提示:-在任何时候按.键都可返回到页标题1-122604 Controller用户手册1.7.5 改变参数值当找到了所需要的参数，其数值会在液晶显示器的第二行显示出来。按 或工来改变参数值如果要改变只读参数的数值，则在按o或,键时会显示出“一”。很多参数可 以设置上下限。参数值的改变必须在所限范围之内。根据参数的类型不同，其数值的显示方式也有所不同。图1-12显示出不同类型参数及 修改方式。O:SP1 Low Limit 1100.00:Program Status ResetPrg:1 Seg:41.数值型按O键来增加 注：单位会自动显示一按I,键来减小（今只有可修改的参数才会出此符号2.状态型按is键来显示下一个状态一按1键来显示前一个状态3.数位型（如.程序事件输出口按。键”前改变数位。被选中的位闪烁.按，或 O 键来改变此位的on 或off 状态。提示：见1-9节“反向转换”4.参数地址0:llpper Param100001：L1.PV 按上 或工 键可以改变参数地址。闪烁的光标表示可修改 该参数地址.该参数地址所对应的参数名（如果存在）会在右恻显示 按G键可从对参数地址的修改到参数名的修改Upper Param 00001:L1.PV按或，键可改变参数名。闪烁的光标表示可修改该参数名.该参数名所对应的参数地址显示在左恻注：参数地址只在配置状态下才会用到。图1，2:改变参数值1-13用户手册2604 Controller5.文本型（用户定义）第一个字符和交替显示，表示将修改该位。0:Program Nameprogram 1 _ 按上或，键来改变这个字符。按O键去修改下一个字符。U:Program NameProgram 1 按 J或键可改变这个字符。一个字符串最多可有16个字符。提示：如果你需要返回到刚进入时的字符见1-9节“反向转换”6.时间型PSP1 Dwell Time按 上或 工 键可增加或减小时间设定。并回加速显示。图1-13:改变参数值（续）1.7.6确认当用 上或，键修改了参数，L5秒后显示会闪动一下，表示新的值被确认。如果 在1.5秒内任何其它键被按下，则新值会立即被确认。对于特殊参数存在以外。例如：输出功率 在手动状态下，随着数值的改变不断的被写入。报警确认对报警确认后还要按键才能最终确认。如果10秒内没有按键则会回到未 确认状态。1.8 反向换页在页网切换过程中，用以下方法可以反向切换。按住 键的同时按键，每 按一下键页标题会退回一步。1-142604 Controller用户手册1.9 反向转换在参数间转换时，如按住。键的同时按键，则可反向寻找参数。每按一 次 白）键则退回一个参数。1.10 返回到初始页同时按和 E 键可以使显示回到配置中所定义的初始页。1.11 失败的键操作有时对仪表的操作可能会失败，如与数字输入争相改变仪表的状态等。共有以下几种：1.数字输入的优先级大于操作键。2.一个参数值不能被修改（没有显示。符号）。3.试图用上或，键改变只读参数。1.12参数的有效性和可修改性一个参数能在页中出现表示它是有效的。在特殊的配置或仪表状态下有些在可能 无效。例如：相对冷却增益在只有加热控制时不会出现。并且积分时间在开/关控制中 不会出现。一个参数名前如果出现。符号表示该参数何以修改。一个参数可被看到但可能不 能修改，它可能正被仪表内部运算来修改。一个参数可以被修改必须满足以下条件：这个参数是可读写的 这个参数与仪表状态没有冲突。如：在自整定时比例带不能修改。仪表按键必须被使能。仪表按键可以通过逻辑输入、数字通讯或在配置中被禁止。在配置中可以定义由逻辑输入来禁止前面板按键，但不能禁止通过数字通讯进行操 作。下面的流程图展示了配置状态下所有可能的页。1-151.13流程图D:ACCESS叵INSTRUMENT Options Page叵:PROGRAM EDIT Options Page访问等级 见第三章D:ALARMS Summary Page今 LP1(to 3)Page 厂|,今 W Input Page|-4n Inpu Page-Module 1(to 6)Pag(1S3回 User 1(to 8)Page报警参数 见第七章1.带有阴影的页不能在等级1,2或3中访问。注:2.图中斜体字是可以重新命名的oO Urdts Page今 Display PagePage Prom Page|，User Text PageI，Summary Page-Standby Page仪表参数 见第五章D:AUTOTUNE叵一s自整定参数 见第八章程序参数 见第六章 Wiring Page Program Page-Segment PageQ:LP 1 SETUP Options Page氏LP 3 SETUPLP 2 SETUPGo ToZirconia今 Ratio Page 产。verride Page-PID Page今 PID(Aux)Page 今 Motor PageI，Output Page,Diagnostic Page Wiring Page，SP Page|OSP(Aux)今 Cascade Page回路2和3设置参数 见第九章。Display Page o pisplay(Aux)Page|I-Load Sim Page回路1设置参数 见第九章1-16D:ZIRCONIA PROBE。Options Page101 Wiring PageD:HUMIDITY Options Paqe一A”生INPUT OPERS Cust Lin 1 Page-(A”D:TIMER BLOCKS Timer 1(to 4)PageA”D:USER VALUES(to12)今 Wiring PageICust Lin 2 Page Cust Lin 3 PageJ令 Clock Page-Alarm 1(&2)Page)今 Mordtor Page 1Sw计ch Pagel|，Totalised(to4)Page BCD Input Page碳势运算参数湿度计算参数输入操作参数见第十章见第十章见第十一章t国定时器参数 见第十二章D:ANALOGUE OPERS Analogue 1(to 24)D:LOGIC OPERS-Logic 1(to 32)用户值参数模拟操作参数见第十三章见第十四章逻辑操作参数 见第十五章D:STANDARD IO PV Input Page今 M Input Page|I，AA Relay Page|D:MODULE IO Idents PageA叵A一O J Module Page|J Diagnostics Page。Dig 101(to 7)Page Diagnostic PageModule 7A Page 厂 o Module 7B Page|Module 1C PageD:TXDCR今 户甲Input Page。M Input Page今 Module 1(3 to 6 Page)A叵AD:IO EXPANDERA叵A:DIAGNOSTICSA回A返回到Access通讯参数 见第十六章标准I/O参数 见第十七章模块I/O参数 见第十八章比例变换参数 见第十九章对于模块3到6与此相同图1-13:流程图0101扩展I/O参数 见第二十章诊断参数 见第二十一章1-172604 Controller用户手册2第二章安装2.1 机械安装2.1.1 安装方式本仪表可以被安装在垂直的或倾斜的面板上，面板厚度最多12mm(0.5in)。仪表的 后面应留有一定的间隙，以便接线和检修。外型尺寸见图2-1。不要挡住仪表四周的散热孔。2.1.2 2604的外型尺寸96mm3.78in150mm5.91in0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000最大面板厚度 12mm,0.5in.3.78in图2-1:2604的外型尺寸2.1.3 面板安装1.按图2-2的尺寸对9开孔，并保证仪表间的距离。确保仪表不会受到热源等的影 响。2.在开孔处装上仪表。3.从上下两面装上固定夹。推动固定夹使仪表固定在面板上。2-1用户手册2604 Controller最小间距10mm 一(0.4in)图2-2:-面板开孔尺寸和最小间距2.1.4 表芯的拔插如果需要，可以将仪表前面的两个锁耳向外拨开，用手指勾住面板边缘将表芯从表壳 中拔出。插入时直接将表芯推入表壳并将锁耳扣紧即可。最好在断电的情况下拔插表芯。2.2接线警告必须保证仪表的配置与应用要求相符。错误的配置有可能导致设备的损坏及人身伤 害。本仪表可以在定货时配置好，也可以自行配置。2.2.1 电气连接所有的电气连接都是通过仪表后面的螺钉端子进行的。导线应使用0.5到1.5 mm2(16 to 22 AWG)并且螺钉应被拧紧(扭矩0.4Nm)。端子上带有透明的端子盖，用来防止 人的触摸或金属物的搭接。2.2.2 端子排布如图2-3所示，列出了全部端子名称和大体功能。对于具体仪表要看实际模块安装情 况和功能配置来定。2-22604 Controller用户手册最边上的两排端子对任何2604仪表来说是不变的。它们是：一个过程值输入可以配置为以下类型：热电偶，钳电阻，红外高温计，电压（如O-lOVdc）或毫安（如4-20mA）等 信号输入。七个数字I/O,可分别配置为输入或输出。输入为逻辑（-Ito 35Vdc）或触点闭和信号。它们可以被配置为：手动，遥 控，运行，暂停，复位等功能。输出为集电极开路输出，需要外部电源。可以被配置为事件输出，时间比 例输出或阀门位置输出等。一个数字输入。一个I/O扩展端口，用于连接I/O扩展单元来增加I/O。一个带常开常闭触点的继电器，可以被配置为报警或事件输出。但不能配置为时间 比例输出。一个（0-10Vdc）或（4-20mA）的模拟输入，用于第二个PID回路或外部设定输入 等。（这个输入可以进行特殊的线性化以适应外部的输入信号。单不能直接接热电 偶）。外部供电电源。电源范围85-264Vac50或60 Hz中部有三排端子用来与所装模块进行连接。它们是：端子号为2A到2D的端子保留给存贮模块。它们不应连线。端子号为HA到HF的端子用来连接RS232,RS485,或RS422等通讯模块。端子号为JA到JF的端子用于连接第2个通讯模块，作为与其它欧陆仪表间通讯的 接口。上述的两个通讯槽位只能用来插通讯模块，其它类型的模块由于尺寸不同无法插入。但这两个插槽之间尺寸没有区别，可插各种通讯模块。应注意不要插错位置。所有可选择的模块种类可参见附录A（定货代码）和附录C（技术规范）。这些模块的 功能在后面的章节中会介绍。除存贮模块外，其它模块由于种类不同，其接线自然有 所不同。不同模块的接线方式会在后面分别介绍。警告:-电源线只能接在仪表的主电源端子（85到254Vac）、固定的继电器或继电 器及可控硅模块的端子上。决不能将将电源线接到其它的端子上，以免损坏仪 表。因为除继电器、可控硅和仪表电源外，其它I/O和模块不能承受这么高的电 压。2-3用户手册2604 Controller2.3标准接线2.3.1 电源接线2604的电源适应范围为85到264Vac 50或60 Hz。用户最好安装一个外部的熔断器或 断路器。熔断器电流为lAo2-42604 Controller用户手册2.3.2 继电器输出基本表具有一个带常开常闭触点的继电器。它可以被配置为控制输出或报警及事件输 出等。图2-5:固定的继电器接线2.3.3 模拟输入接线模拟输入是基本表就带有的，它可以接受0到10 Vdc的信号。对于电流输入信号可以 在其输入端BA和BB间并接一个100。电阻来实现。这个输入可以作为外部设定植输 入、外部设定植微调或作为控制回路的过程值输入。它与主机间是不隔离的。2-5用户手册2604 Controller2.3.4 传感器输入接线基本表中固定的pv输入可适应的输入信号包括：热电偶，伯电阻,红外高温计，电压(如.0-10Vdc)或电流(如4-20mA)等。通常它作为回路1的测量输入。热电偶或红外高温计=使用适当的补偿导线 匚0VH来加长距离 SVI1Elv+国v-钳电阻3线制铝电阻 温度传感器对于2线的 L应在本地短接_1匚3,_13 vijJ rcHv+1v-电压0至！J 10V或0至！J 2V-E丝VHVI0-10 VoltsourceTElv+I_EV-L_mV（最大到80mV）图2-7:-PV输入接线2-62604 Controller用户手册2.3.5 I/O扩展（或额外的数字输入）I/O扩展用来连接外部的I/O扩展单元，最多可以增加20个数字输入和20个继电器输 出。数据传输通过2根线与扩展单元进行交换。如果不需要I/O扩展，端子E1和E2可以作为辅助的数字输入。这两个端子不是数字I/O（D1到D8）的一部分，如要使用必须连接一个2K2,%W的限流电阻。如图2-8.I/O扩展连接额外的数字输入E1E2Limits:-1V,+35V图2-8:I/O扩展连接2.3.6 数字 I/O基本表具有8个数字I/O。它们可以被配置为：1.输入 运行，暂停，复位，自动/手动等，-逻辑电平或触点开闭。2.输出 可配置为控制输出,程序事件，报警等。2-7用户手册2604 Controller图2-9:-数字I/O接线数字输出（驱动继电器，可控硅单元或故态继电器等任j夕卜部电源10至1）35 Vdc.每路输出最大电流40mA葭组合）+-集E 出目极开路输ComD1D2D3D41 _I|/OI1-Relay 1l Relay 1-1_ 口。Thyristor UnitThyristor UnitD5D6_SSR-_mtqSSSR：D72.4可选模块的连接2.4.1 数字通讯前面提到2604具有两个通讯槽位，对应端子为HA到HF和JA到JF。要看实际安装 位置而定。这两个槽位可以同时使用，如即要以主从方式进行仪表间通讯，又要与上 位电脑进行通讯。下面分别画出了 RS232,RS485,RS422和主从横向通讯等方式的接线图。RS232CommonRxTx2-82604 Controller用户手册A(Rx+)B(Rx-)CommonA(Tx+)B(Tx-)图 2-11:RS422接线2.4.2 I/O 模块2604具有5个I/O插槽可插入I/O模块，每个模块最多可有4个端子。如图2-3所示这 些槽位分别称为：模块1,模块3,模块4,模块5和模块6。模块2是保留给存贮模块 的。除PV输入模块只能安装在模块3和模块6这两个位置外，其它I/O模块可以安装在任 何位置。在，View Config，等级下可以查看各模块安装的位置。见，访问等级，一章。建议 在添加，减少或改变模块后将实际安装模块的信息记录在仪表标签上。2-9用户手册2604 ControllerI/O模块典型应用硬件代 码连接示例注：订货代码和端子号是有模块所在位置决定的。模块1所对应的端子为1A,1B,1C,1D;模 块3所对应的是3A,3B,3C,3D,等.继电器（2脚）和加热，冷却，报警，程序事件输 出，增加，减小R2和RR接触器 指示灯 等_ri1处七母r因A-1双继电器 最大2A,264Vac一一电源-1接触器指示灯等，-3 4V ON Um计s:叩出3-F-1V,+35V L_Common-匚1区 E区AB1 cD三触点输入事件和报警TK外部开关或 继电器1Input 1 j r 1叩成2 f,丁；Input 3；Common 3A X B X c 区D2-11用户手册2604 ControllerI/O模块典型应用硬件代 码连接示例PV输入（模块3和6）第2或第3个PV输入PV3-wire RTDThermoccA)uple3 A和mV,V,mA因BS BTC,RTDJ氧化错探头LJ c2c模拟输入（模块1,3,4,6）第2或第3个PV输入mV,mATCRTDAMJ对于2-线E 要本地短书AM。1 勺1-最大100m+I-mVoltsource-1_DiV)s EJA B-I：S-17sz；c电压。至 51 10V0-10 Volt或0至(I 2V-Eg EfsourcecJ_r5DL电流 0 至ij 20mA(4 至ij 20mA)IACur+rent BSOIjrce2.49Q-n 1-03c 阳忸D2-122604 Controller用户手册I/O模块典型应用硬件代 码连接示例24V变送电源(20mA)为外部的变送 器供电MS变送器ABCD电位器输入（100Q 到15KQ）阀门位置反馈外部给定VU+0.5V 壬ABCD11-：臂1U公180V 2双PV输入（模块3和6）可接受一路强 信号和一路弱 信号这两路输入之 间不隔离D为公用负端DP+0 到 10V区)A b+0 至！I 80mV 工信号源L信号源-_1:区D0V=双DC输出（每通道只能 是4-20mA或 24V电源输 出）用于控制输 出，12位分 辨率只能安装在模 块1,4或5DOL输出1=U输出2 上-EI区A4-20mA或24V电源BC口 4-20mA 或 24V电源2-13用户手册2604 Controller2.5氧化钻探头的接线进一步的信息请看后面章节。2-142604 Controller用户手册3第三章访问等级及常规显示3.1进入不同的访问等级前面介绍过为了安全2604设置了5种访问等级。刚上电时仪表处在等级1,它不需要口 令来保护。在这等级中只能访问有限的参数。等级2、等级3和配置等级是需要口令才能进入的。对于一块新表其缺省的口令为：等级2等级3 配置等级 查看配置 为为为为 令令令令 口 口除查看配置口令外，这些口令只能在配置等级中才能修改。如果将口令设为“0”则表示没有口令，可以直接进入要访问的等级。注：在配置模式中仪表处于休眠状态，即所有输出全部关闭。即使仪表与被控对象相连 接，在此模式下也不能进行控制。3-1用户手册2604 Controller3.1.1 进入配置等级下面以进入配置等级为例介绍进入另一等级的方法:3-22604 Controller用户手册3.1.2 设置新的口令操作显示注释对于前面的显示状态O:Access Level Config当仪表处于配置状态时仪 表的上行显示会出现ConF第2行显示会根据参数的 选择而改变.按。键选择等级2 口令按 或O 键输入一个新 口令5Lev 2 Passcode-2显示会闪烁,表示接受了新 的口令.按。键选择等级3 口令按或，键输入一个新 口令5Lev 3 Passcode显示会闪烁,表示接受了新 的口令.按。键选择配置口令按或，键输入一个新 口令5conf Passcode 4显示会闪烁,表示接受了新 的口令.3.1.3 退出配置等级退出配置等级的方法同进入一样，只需选择你要退到的等级。当从一个较高的等级进 入到较低的等级时不需要输入这个等级的口令。只有从低等级进入高等级时才需要输 入口令。3-3用户手册2604 Controller3.2 主页3.2.1 什么是主页主页用来显示常用的操作参数在以下情况下出现：1.仪表刚上电后。2.当访问等级从配置等级返回到等级1(或2)时。3.当配置状态超时返回时。仪表并不会显示出主页Home page，的标题。它是由用户自己定义的，当仪表上电自 检后就首先显示的几个参数。因此每一块表都可以有不同的初始页。无论如何仪表的初始显示如下：第一行和第二行LED数码显示也可以在配置中定义显示任何参数。但缺省情况如下：第一行显示过程值 在自动状态下第二行显示设定植 在手动状态下第二行显示输出值在配置中可以决定初始显示哪些参数。但在按回路选择键后第一行显示总是过程值，第二行显示为设定植。在下面的液晶显示器上可以显示以下几页之一：1.访问页(Access page)2.常用参数页(Summary page)3.程序运行页(programmer Run page)4.回路 1 页(Loop 1 page)5.回路 1 辅助页(Loop 1(Aux)page)6.回路 2 页(Loop 2 page)7.回路 2 辅助页(Loop 2(Aux)page)8.回路 3 页(Loop 3 page)9.回路 3 辅助页(Loop 3(Aux)page)10.各回路循环注：1.除访问页和回路1页外，上述各页只有在只有在该功能被使能后才会显示。2.如果不配置常用参数页则回路1页为初始页。3-42604 Controller用户手册3.2.2 常用参数页(SUMVIARY page)在Summary页标题下可以由用户自行设置10个显示画面(子页)。可用转换键来选择 各个画面。可以将常用参数页设为初始页。如将其设为初始页，在以下情况下它会显 示出来。1 仪表刚上电2 当退出配置状态时3 同时按换页键和转换键4 配置超时 常用参数页的访问及示例在任何显示状态下，按换页键若干次直到出现Summary页标题 按转换键可看到第一个画面画面1这是个查看回路2和 回路3的PV和SP值 的画面画面2检查程序状态的画面Loop 2 PV-222.22-333.33Loop 3 PVLoop 2 SP-222.22-333.33一Loop 3 SP程序号Prg:01 Seg:040Time Remaining段号程序剩余时间画面3查看程序事件输出状态Prg:01 Seg:040 一 I 程序事件输出SI-OP Rate Limit 10.00其它画面注：对在液晶显示器上显示的参数可以可以设置一个时间，一旦超时自动回到初始显 示页。这个时间值可在配置中设置。其范围从0到9:99:99.3.2.3 回路常用参数当按回路选择键后，仪表的两行LED数码显示器上会显示出所选回路的过程值和设定 植。在下面的液晶显示器上会显示出该回路的常用参数页中的第一个参数。回路常用参数页是回路设置页中的子页，它的页标题是“display”。它可由用户在配置中 定义最多10个参数。使用时通过按转换键就可在这些参数间切换。3-52604 Controller用户手册4第四章 功能块及软连线4.1 什么是功能块为了提高系统的灵活性，2604仪表将其所有的输入输出通道和内部的各种运算、处理 等功能分解成一个个的功能块。每个功能块可以看成一个具有一定功能的软部件。如 PID控制、程序给定器、串级控制、定时器等。图4-1为一个PID功能块。它就象一个 盒子，数值及逻辑信息从它的一侧输入进去，经其内部运算处理将结果从另一侧输 出。可以根据应用的需要选取适当的模块，对其内部参数进行适当的设置，再将各模 块进行适当的连接就可实现各种控制功能。4.1.1 输入输入可以来自于外部的传感器或仪表内部其它模块的输出。每个外部的输入信号系统 安排了一个对应的输入功能块来对其进行预处理，如线性化、标定量程等。功能块的每个输入信号的来源可通过将源参数的名称或地址设定在输入源参数中。4.1.2 输出输出用来将本模块的信号传递给其它模块或以各种电信号的形式输出给外部设备。每 个外部输出通道也被系统安排了一个对应的输出功能块，用来定义输出信号的形式和 范围，如：4-20mA,0-10V 等。4-1用户手册2604 Controller4.1.3 设置一个功能块的具体工作细节由其内部参数来决定。用户可根据控制需求调整模块的具 体功能。如图2-1所示，模块内的参数就是用来设置该模块的具体功能的。在本手册中将以参 数表的形式将各个参数展示出来。4.1.4 参数表事例参数表号 本页的描述 页标题1参数名2参数描述3取值范围4却省值5访问等级Program Number所选的程序号L3Segment Number当前正运行的段号L3PSP1 Type程序设定植1的类型L3PSP1 Working SP程序设定植1的当前植L3PSP1 Target程序设定植1的目标值L3PSP1 Dwell Time程序设定植1的保持时间L3这是个循环直到返回到页标题项项项项项 1 2 3 4 5 第第第第第在液晶显示器上显示的参
