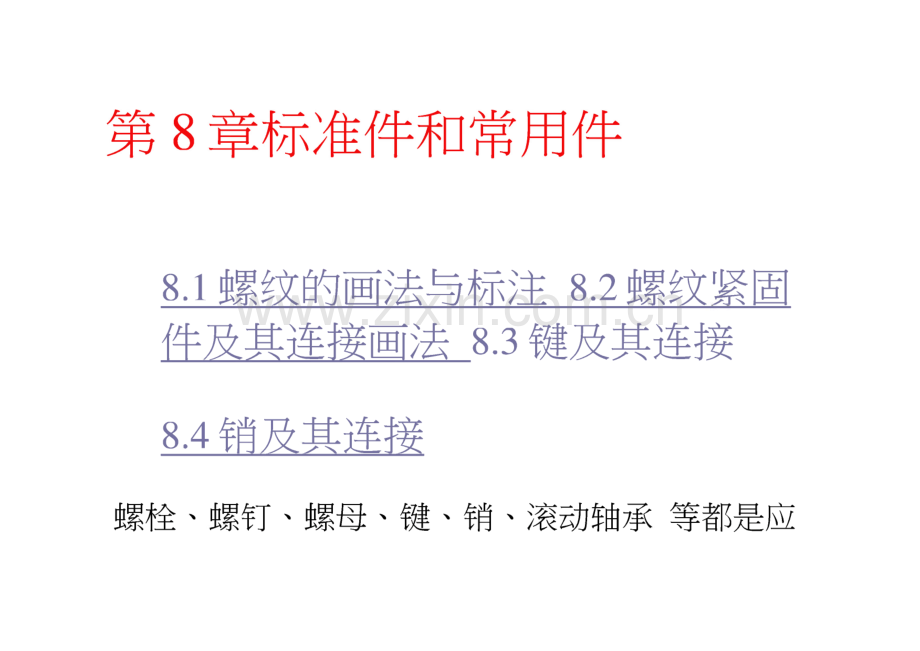

第8章标准件和常用件8.1螺纹的画法与标注8.2螺纹紧固 件及其连接画法8.3键及其连接8.4销及其连接螺栓、螺钉、螺母、键、销、滚动轴承等都是应 用广，需要量大的机件，对这 些机件的结构、尺 寸、规格和质量国家 都制定了标准，因此将他们 统称为标准 件。齿轮、弹簧等常用件也有广泛用 途。8.1螺纹的画法与标注螺纹的形成螺纹可认为是在圆柱体（或圆锥体）表面上沿螺旋 线所 形成的螺旋体，具有相同轴向断面的连续凸起和 沟槽，工业上称之为螺纹。内螺纹加工二、螺纹要素1.牙型牙型是指在通过沿螺纹轴线的断面上的螺纹轮廓线。螺纹牙型有三角形、梯形、锯齿形等，不同种类的 螺纹牙型有不同的用途。粗牙普通螺纹细牙普通螺纹牙型代号为:M连接螺纹媵黑黑螺纹 螺纹密封管螺纹牙型代号为：RG、rp、r传动螺纹梯形螺纹螺纹代号:Tr锯齿形螺纹螺纹代号：B2.螺纹的大径和小猝牙质牙项 一（加左旋螺纹纹单线螺纹双线螺纹螺距、导程螺距单线螺纹多线螺纹导程二线数X螺距1、外螺纹的画法螺纹终止线画粗实线小径画细实线小径画成II1、外螺纹的画法外螺纹的剖视画法螺纹终止线画粗实线2.内螺纹的规定画法带孔的内螺纹剖视画法A-A()内螺纹的剖视画法(c)内螺纹的不剖画法2、内螺纹的画法。不通螺纹孔的画法大径画细实线螺纹终止线为粗实线4的细实线圆绘制不通孔螺纹时，钻孔深 度和螺孔深度应分别画出。()钻头(b)孔(c)不通螺孔螺尾的规定画法（4）(b)螺纹相贯线的画法()螺纹孔与通孔相交(b)螺纹孔与螺纹孔相交内、外螺纹的连接画法大径线和大径线对齐；小径线和小径线对齐。旋合部分按外螺纹画；其余部分按各自的规定画。外螺纹的连接画法连接部分按外螺纹画，其余部分按各自的画法表示。内外螺纹连接画法A(6)A-AA-AE 1!、螺纹的规定标注由于螺纹采用了简单的规定画法，为此应在 图样 上按规定格式进行标注。有关螺纹标注的注意事项1.粗牙螺纹不标注螺距，细牙螺纹必须标注螺距。2.单线螺纹不标注导程，多线螺纹应标注导程。3.右旋螺纹不标注，左旋螺纹标注代号LH。4.普通螺纹必须标注螺纹的公差带代号，当中径和 大径的公差带代号不同时，先注中径公差带 代号，后注大径公差带代号，相同时只注一个。5.梯形螺纹只注中径的公差带代号。6.中等旋合长度其代号N可省略不注。7,非标准螺纹必须画出牙型并标注全部尺寸1.粗牙普通螺纹标注时不注螺距CDCDLD寸 QJ W大径公差代号中径公差代号M24-5g6g-S螺纹的旋合长度用字母s（短）、N（中）、L（长）表示 当为中等旋合长度时，此代号可省略，不注。要注螺距2,细牙普通蜷纹W16X1,5LH-6GM16X1.5LH-6GI I 曲第的W公差代号I左旋螺距ex xD5 inX xT ai.三Jl大径公差代号M24x1-5g6g中径公差代号3.梯形螺纹单线、右旋梯形螺纹标注Tr40 x7-7g中径公差代号3.梯形螺纹 多线、左旋梯形螺纹标注Tr40 xl4(p7)LH-7gI中径公差代号 左旋Tr40 xl4(p7)LH_7g3.梯形螺纹 多线、左旋梯形螺纹标注螺距 导程 公称直径4.锯齿形螺纹单线、右旋锯齿形螺纹标注公差代号力7 1 7 X 0(B40 x7-7g公差代号3.管螺纹的标记非螺纹密封管螺纹的标记I螺纹特征代号Gl I尺寸代号I公差带代号I-非螺纹密封的管螺纹公差等级对外螺纹分A、B两级，内螺纹只有一种等级非螺纹密封的外管螺纹，螺纹代号G 公差等级为A级尺寸代号为1/2英 寸。G1/2A螺纹密封管螺纹的标记螺纹特征代号尺寸代号-旋向螺纹密封的管螺纹:号为锥邺螺纹代号为R,。用螺纹密封的圆柱内管螺纹，螺纹代 号Rp尺寸代号为1/2英寸左旋。Rpl/2-LH用螺纹密封的圆锥内管螺纹 号为1/2英寸。Rcl/2，螺纹代号Rc尺寸代8.2螺纹紧固件及其连接画法、螺纹紧固件的种类及其规定标记常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺 母和垫圈等，它们都属于标准件，由专门的工厂成批 生产，在一般情况下，都不需要单独画零件图，只需 按规定进行标记，根据标记就可以从相应的国家标准 中查到它们的结构型式和尺寸数据。1.常用螺纹紧固件的种类平垫圈弹簧垫圈圆螺母用止动垫圈圆螺母螺钉标记示例柱头螺钉园规定标记：螺钉 GB/T65-2000-M10X25螺钉标记示例:沉头螺钉规定标记：螺钉 GB/T68-2000-M10X30螺钉标记示例半圆头螺钉规定标记：螺钉 GB/T68-1985-M10X30螺母标记示例规定标记：螺母 GB/T6170-2000-M20规定标记:垫圈GB/11-1985-20-140HV二、常用的螺纹紧固件的比例画法螺纹连接件可根据标记从相应的国家标准中查到 它们的结构型式和尺寸数据，但为了简便画 图，通常采用比例画法。1.六角螺母的比例画法H=0.8dR=1.5d W=2dd1=0.85dR1=d r作图决定s作 图决定螺栓的比例画法0.7dL（由设计确定）3.常用螺钉的比例画法沉头螺钉的比例画法三、螺纹紧固件的连接画法1.规定画法两个零件接触面处只画一条线，不接触面画两 条线。(2)在剖视图中，相邻两零件的剖面线方向应该相反，而 同一个零件在各剖视图中，剖面线的方 向和间隔应该相 同。在剖视图中，当剖切平面通过实心件或标准件(螺栓、双头螺柱、螺钉、螺母、垫圈等)时，则这些零件均按不剖绘制，即只画外形。装配画法必须遵守如卜*规定:(1)两零件的接触表而幽一条线，不接触表 面两条线；出两零件邻接时，不同零件的剖面线 方向 应相反，或者方向一致、间隘不等：对紧内件和实心零件(如螺钉、螺栓、螺母、垫圈、键、销、球及轴等)，若剖切平 面通过它们的轴线时，则这些零 件均按不剖 绘制，仍M外形：需要时可采川局部剖视。1.螺栓连接螺栓连接螺栓连接画法2.螺柱连接螺柱连接演示双头螺柱连接画法3.螺钉连接螺钉连接画法(1)圆柱头螺钉连接画法(b)沉头螺钉连接画法螺钉连接画法（2）螺栓装配图简化画法正确画法 常见的几种错误画法允许将螺纹画到底螺钉末端应画 到什么位置？螺纹终止线应画 到什么位置？H2T用螺钉连接上板和下板用螺钉连接上板和下板上板下板螺钉连接例1 判断下列螺纹画法的正 误。错误正确错误正确错误例2分析螺纹画法中的错误，将正确画法画在 下面位置。正确画法例3分析下列螺纹规定画法的错误，将正确画法画 在下面位置。例4分析螺纹连接图中的错误，将正确画法画 在 卜面。正确图形如下；8.3键及其连接、键的种类和标记 楔键三种。各种键均属标准 件，它的尺寸结 构可从有关标准中查出。常用键的型式有普通碎、半圆键和头表8-3常用键的形式和标记tcSnin k=20mm?l=lOOmm 规 定标记：键GE/T1096-1979 8X100 lc6mn hz lOmnv dz25mm规定标记：键 CE/H099-1979 6X25钧头奥键日IcSmrA hzlOmrn.l=10mm 规定标记：键&E/T1565-1979 8X-401.键槽的画法及尺寸标注(/)轴上的键槽2.平键的装配图画法(b)轮毂上的键槽半圆键的装配图画法二、键连接的画法键的规定标记：键GB/T1096-1979 12X40轴(2)齿轮齿轮和轴AAAA8.4销及其连接销在零件之间主要起定位、连接作用。一、销的型式和标记销是标准件，它的尺寸和结构可以从有关标准 中查出，常用销的型式和标记见表8-11。二、销连接的画法圆柱销连 接螺纹紧固件、键、销连接应用举例联轴器装配图法兰4X螺栓M6X3Q 4X螺母M6 4X垫圈（/GB/T5782 x/GB/T6170 VGB/T95、销 4X35 GB/T 119.18.5弹簧(a)压力弹簧(妫拉力弹簧(0扭力弹簧(d)涡旋弹簧弹簧的参数及画法（初音J视国外形视图装配图中弹簧的画法抑(a齿轮齿轮在机械中用于传递运动和动力、改变转速及转 动方向，是应用最广泛的常用件。常见的齿轮传动如 下图所示：白)圆柱齿轮传动圆锥齿轮传动(c)蜗杆蜗轮传动白)圆柱齿轮传动圆锥齿轮传动(c)蜗杆蜗轮传动1.圆柱齿轮各部分的名称齿距P1.齿顶 通过轮齿顶部的圆称为齿顶圆，其直径以2.齿根圆通过轮齿根部的圆称为齿根圆，其直径以 来表示。3.分度圆标准齿轮的齿厚（某圆上齿部的弧长）与 齿间 某圆上空槽的弧长）相等的圆称为分度圆，其直径以一 7 4.齿高齿顶圆与齿根圆之间的径向距离称为齿高，以嫌示。5.齿距分度圆上相邻两齿的对应点之间的弧长称为齿距，以表示。6.模数设齿轮的齿数为z,则分度 的周长二八!1 d，为了便于计算和测量,我们印/为参数，即模数是齿距P和n的比值模数是设计和制造齿轮的基本参数。为了设计和 制造方 便，已经将模数标准化。模数的标准值见表笫一系列0.10.12f.50.2(L250.30.40.50.6o.s11.251.522.534561012162025524050二系列0.350.70.91.752.252.75(3.25)5.5(3.75)4.55-5(a.5)79(ID14IS2228(10)367,压力角两个相啮合的轮齿齿廓在接触点m的受力方向与 运动方向的夹角。若点P在分度圆上则为两 齿廓公法线与两分度圆的公切线的夹角。我国标准齿轮的分度圆压力角 为20。通常所称压力角指分度圆压力角。只有模数和压力角都相同的齿轮才熊相互啮合。8.传动比i传动比i为主动齿轮的转速(r/min)与从动齿轮 的转速n2(r/min)之比，或从动齿轮的齿数与主动齿轮的齿 数之比。即i=9 中心距a 两圆柱齿轮轴线之间的最短距离称为中心距，即：a=(么+么)/2=m(zi+Z2)/2轮各基本尺寸的计算公式及举例基本参数：模数齿数z已知：m-2mm,z=29名称符号计算公式计算举例齿距Pp=nmp=6.28 mmh=2mm 3齿顶身ha齿根高hfhf-1.25mhf-2.5 mm齿高hh=2.25m力二45 mm分度圆直径dd=mz6/=58 mm齿顶圆直径dada.茁(z+2)i/=62 mm a齿根圆直径dfdf=m(z-2.S)4=53 mm中心距aa=/2分度IM施根闿02.圆柱齿轮的画法单个直齿轮的画法直齿圆柱齿轮2-圆柱齿轮的画法 单个人字齿轮的画(b)人字.r匕 凶柱齿轮的画法 单个齿轮的画法（C）斜齿圆柱齿轮两齿轮的啮合图柱齿轮嗤合回法
