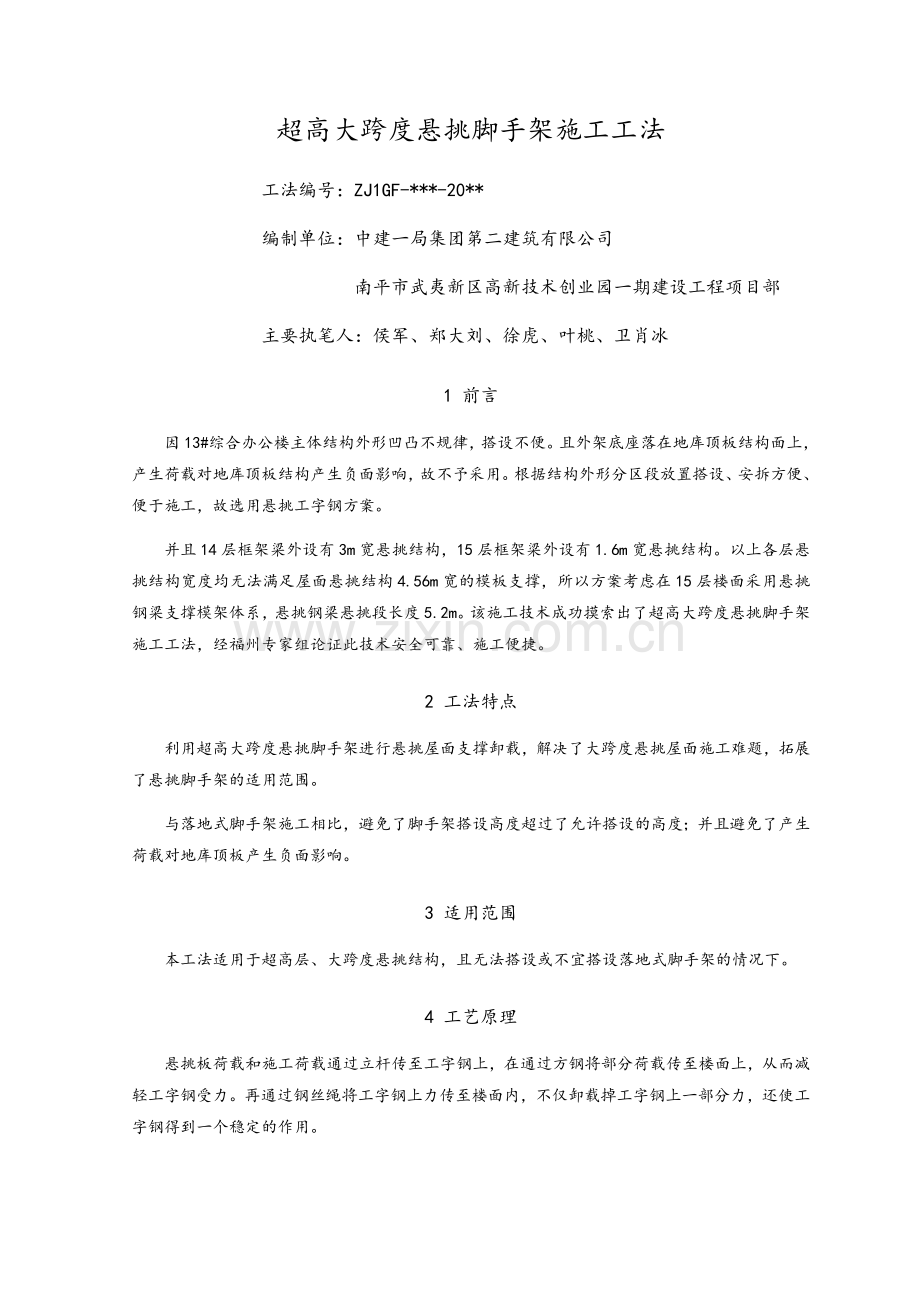

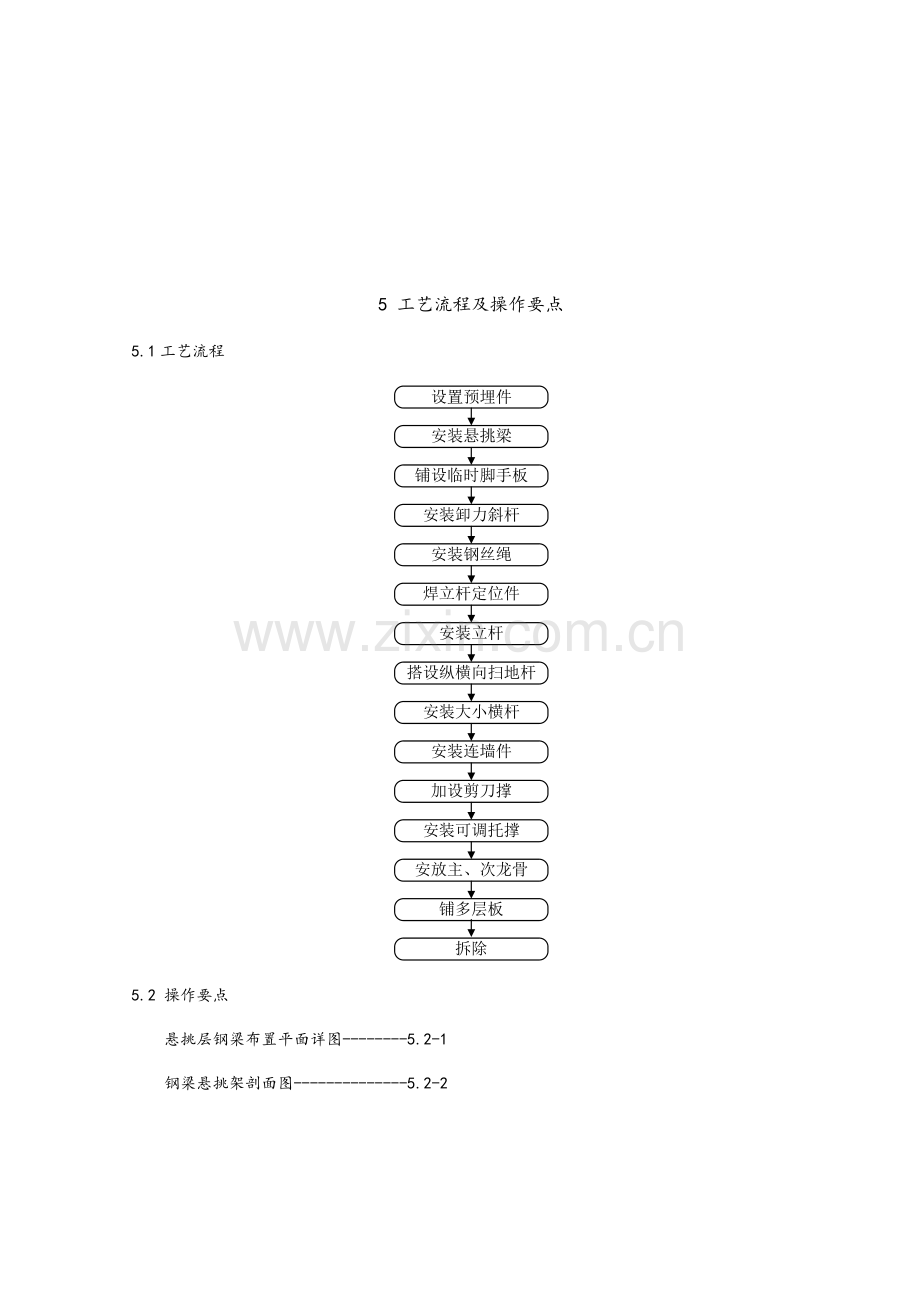

超高大跨度悬挑脚手架施工工法工法编号：ZJ1GF-*-20*编制单位：中建一局集团第二建筑有限公司 南平市武夷新区高新技术创业园一期建设工程项目部主要执笔人：侯军、郑大刘、徐虎、叶桃、卫肖冰1 前言因13#综合办公楼主体结构外形凹凸不规律，搭设不便。且外架底座落在地库顶板结构面上，产生荷载对地库顶板结构产生负面影响，故不予采用。根据结构外形分区段放置搭设、安拆方便、便于施工，故选用悬挑工字钢方案。并且14层框架梁外设有3m宽悬挑结构，15层框架梁外设有1.6m宽悬挑结构。以上各层悬挑结构宽度均无法满足屋面悬挑结构4.56m宽的模板支撑，所以方案考虑在15层楼面采用悬挑钢梁支撑模架体系，悬挑钢梁悬挑段长度5.2m。该施工技术成功摸索出了超高大跨度悬挑脚手架施工工法，经福州专家组论证此技术安全可靠、施工便捷。2 工法特点利用超高大跨度悬挑脚手架进行悬挑屋面支撑卸载，解决了大跨度悬挑屋面施工难题，拓展了悬挑脚手架的适用范围。 与落地式脚手架施工相比，避免了脚手架搭设高度超过了允许搭设的高度；并且避免了产生荷载对地库顶板产生负面影响。3 适用范围本工法适用于超高层、大跨度悬挑结构，且无法搭设或不宜搭设落地式脚手架的情况下。4 工艺原理悬挑板荷载和施工荷载通过立杆传至工字钢上，在通过方钢将部分荷载传至楼面上，从而减轻工字钢受力。再通过钢丝绳将工字钢上力传至楼面内，不仅卸载掉工字钢上一部分力，还使工字钢得到一个稳定的作用。5 工艺流程及操作要点5.1工艺流程5.2 操作要点悬挑层钢梁布置平面详图-5.2-1钢梁悬挑架剖面图-5.2-2图5.2-1悬挑平面布置图图5.2-2 悬挑剖面示意图5.2.1 设置预埋件1 在浇筑悬挑层下层钢筋混凝土梁、板时，需预埋卸载方钢预埋件，预埋件必须在悬挑钢梁正下方，预埋件构造如图5.2.1-1和5.2.1-2。图5.2.1-1 卸力斜杆预埋件构造图5.2.1-2 预埋件位置图2 在浇筑悬挑层钢筋混凝土梁、板时，预埋悬挑钢梁锚环。1）锚固位置设置在楼板上时，楼板的厚度不宜小于120mm。2）采用U型锚固螺栓锚固，锚固螺栓在板内加强钢筋直径18mm，详见图5.2.1-3。图5.2.1-3 预埋锚环3 在浇筑悬挑层上方钢筋混凝土梁、板时，预埋钢丝绳预埋件。5.2.2 安装悬挑梁1 在地面将斜撑限位角钢与悬挑钢梁焊接，不少于6mm焊缝（满焊）2 悬挑端应按梁长起拱1%。因悬挑板不得作为支点，悬挑梁板强度未达到100%时，需在悬挑梁板底部搭设支撑架用来加固悬挑梁板。在工字钢上立杆位置焊接25mm短钢筋，钢筋长150mm，使脚手架立杆插入竖向钢筋内部，保证架子根部的稳定性，详见图5.2.2-1。图5.2.2-1有悬挑板悬挑钢梁楼面做法3 悬挑钢梁放入预留墙洞内后必须用木楔子楔实、楔紧，保证悬挑钢梁牢固，不晃动，详见图5.2.2-2和图5.2.2-3。悬挑工字钢安装完成后，在悬挑钢梁上铺设临时施工脚手板和挡脚板。铺设宽度不得小于800mm，不得有悬挑板、探头板，脚手板的材质必须不符合本方案的相关规定。图5.2.2-2 悬挑钢梁楼面构造（板处，不穿墙）图5.2.2-3 悬挑钢梁穿墙构造（由墙穿出）安装工字钢之前，在地面上斜撑限位角钢与工字钢先进行焊接，焊缝不少于6mm。详见图5.2.2-4。图5.2.2-4 斜撑限位角钢与工字钢连接5.2.3铺设脚手板1 作业层脚手板沿纵向满铺、铺稳，距墙面120150mm；脚手板之间以及脚手板与脚手架之间用16铅丝拧紧。2 脚手板设置三根横向水平杆上。当脚手板长度小于2m，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾覆。3 脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm，两块脚手板外伸长度的和不应大于300mm。4 脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出长度水平杆的长度不应小于100mm，详见图5.2.3-1。图5.2.3-1 脚手板对接构造图5 作业层端部脚手板探头取150mm，其板长两端均应与支承杆可靠地固定。5.2.4安全防护1 栏杆和挡脚板均应搭设在外立杆的内侧，上栏杆上皮高度为1.2m，中栏杆应居中设置；挡脚板高度不少于180mm，立挂密目安全网；顶层作业面内立杆内侧应设一道防护杆。2 沿脚手架外立杆内侧满挂密目安全网，用14镀锌铁丝绑扎牢固，不留缝隙，四周应交圈。3 悬挑层底层满铺脚手板及兜设大眼安全网并与结构封严绑牢；操作层铺脚手板，下层设大眼安全网，并与结构封严绑牢；操作层以下不超过10米须兜设大眼安全网封闭并与结构封严绑牢。5.2.5钢丝绳保险体系本工程悬挑脚手架采用619+1直径14mm钢丝绳斜拉的措施卸荷，角部每根钢梁与外立杆的交点处设置一卸荷点，其余地方每根悬挑钢梁与外立杆的交点处设置一卸荷点，钢丝绳从钢梁底部兜紧，且与上层结构用圆钢拉环拉接牢固。详见图5.2.5-1。图5.2.5-1 脚手板对接构造图5.2.6安装卸力斜杆1 在地面上，先在卸载方钢上焊接钢板，不少于6mm焊缝（满焊）。详见图5.2.5-2。图5.2.5-2 工字钢上焊接钢板图2 安装卸力斜杆时，先将斜杆上口钢板与悬挑钢梁焊接，不少于6mm焊缝（满焊）。3 斜杆下口与预埋件焊接，不少于6mm焊缝（满焊）。5.2.7安装立杆1 立杆用扣件与大横杆联结，拧紧力矩不得小于40N.m，不得大于65N.m。建筑物转角处横杆应建立一一对应的连接方式，并用扣件联结牢固，末端超出扣件的长度不应小于150mm。2 立杆支设时，先支设大横杆（纵向水平管）两端的立杆，再支设大横杆中间的立杆。立杆支设时，里、外排立杆同时支设，并及时用小横杆联结。立杆的接长采用对接，相邻立杆接头位置不可设置在同一步距内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。5.2.8纵向水平杆（大横杆）1 大横杆步距为1.5m，设置在立杆内侧，其长度不宜小于3跨。2 横杆的接长采用对接扣件连接，对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm。各接头中心至最近主节点的距离不宜大于纵距的1/3。同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50mm。详见图5.2.8-1。图5.2.8-1 接头不在同步图3 脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。5.2.9横向水平杆（小横杆）1 主节点处必须设置一根横向水平杆，横向水平杆应放置在纵向水平杆上部，用直角扣件与纵向水平杆连接且严禁拆除。主节点处两个直角扣件的中心距不大于150mm。2 小横杆要贴近立杆布置，在相邻立杆之间根据需要加设12根，根据支承脚手架的需要等间距设置，最大间距不大于跨距的1/2。3 小横杆在立杆的位置应按上下步距合理地设置在立杆两侧，这样可抵消立杆因上下小横杆偏心荷载所引起的纵向弯曲，使立杆基本上处于轴心受力状态。4 横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。5 悬挑区域水平杆与楼内区域立杆连接不少于二跨。5.2.10安装连墙件1 采用刚性连墙杆，连墙杆的间距为两步三跨（竖向间距不大于4m），在脚手架上从底层第一步纵向水平杆开始均匀地布置足够多的牢固的连墙点，连墙点的位置在与立杆和大横杆相交的节点处，距离主节点的距离不得大于300mm。2 在脚手架周边的端头（包括顶端）以及转角处，要加密连墙杆，在实际施工中需要临时拆除连墙杆时，必须采取有效的补救措施并得到技术部和安全部的允许，以防止立杆失稳。3 连墙件中的连墙杆或拉杆呈水平布置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接。4 连墙件必须采用可承受拉力和压力的构造，连接件应与结构实体里外侧利用双扣件同时固定，增加抗滑移能力，稳固连接，另一端与脚手架里外侧同时连接。详见图5.2.10-1。 图5.2.10-1 接结点详图5.2.11加设剪刀撑1 剪刀撑的安装应随立杆、纵向和横向水平杆等同步进行，不得滞后安装。2 外侧立面整个长度和高度上连续设置剪刀撑，并由底至顶连续设置，剪刀撑的底部要插到悬挑梁处，每道剪刀撑联系不小于4跨，且不应小于6m，斜杆与地面夹角宜在4560之间。3 剪刀撑斜杆的接长采取搭接方式。搭接长度不应小于1m，应采用不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。详见图5.2.11-1。 图5.2.11-1 剪刀撑连接节点图4 剪刀撑斜杆应用旋转扣件固定在与之相交的小横杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。5.2.12安装可调托撑1 可调托撑螺杆伸出长度不宜超过200mm。2 可调托撑螺杆插入立杆内的长度不得小于150mm。5.2.13安装主、次龙骨和铺设模板1 先安装主龙骨，间距为立杆间距；2 再安装次龙骨，间距不超过300；3 最后在安装模板，模板必需满铺，模板搭接位置严禁有空隙。5.2.14拆除1 脚手架拆除前，由工长向拆除工人进行书面安全技术交底。2 拆除前,先清除脚手架上的杂物。3 脚手架拆除应按“由上而下，先横杆后立杆，先搭后拆，后搭先拆”的原则进行，严禁先拆除或松开下层脚手架的杆件连接和拉结。4 脚手架拆除自上而下逐步拆除，一步一清，不得采用踏步式拆法，不准上下层同时作业，拆除大横杆、剪刀撑时应先拆中间扣，然后托住中间，再解端头扣。5 拆除顺序应遵循先上后下、先外后里、先架面材料后构架材料、先辅件后结构件的顺序、一件一件的松开连接、取出并随即吊下（或集中到毗邻的未拆的架面上，捆扎后吊下）。6 拆卸脚手板、杆件以及其它较长、较重、有两端连接的部件时，一定要两人或多人一组进行。拆除水平杆件时，松开联结后，水平托持取下。拆除立杆时,在把稳上端，再松开下端联结取下。7 应尽量避免单人进行拆卸作业。单人作业时，极易因把持杆件不稳、失衡而出现事故。多人或多组进行拆卸作业时，应加强指挥、并相互询问和协调作业步骤，严格禁止不按程序进行的任意拆卸。8 因拆除上部或一侧的附墙拉结而使架子不稳时，应加设临时撑拉措施，以免因架子晃动，影响作业安全。9 所有连墙件应随脚手架逐层拆除，分段拆除时高差不得大于两步，否则应增加临时连墙件。严禁先将连墙件整层或数层拆除后在拆脚手架。10 当脚手架拆至下部最后一根长钢管的高度时，应先在适当位置搭临时抛撑加固，后拆连墙件。11 拆卸现场做可靠的安全围护，并设专人看管，严禁非施工人员进入拆卸作业区内。12 严禁将拆卸下的杆部件和材料向地面抛掷，已吊至地面的架设材料应随时运出拆卸区域，保持现场文明。13 在脚手架拆除过程中，必须设置警戒区域，非作业人员不得进入，并设专人进行看护。14 拆卸工字钢时，若塔吊未拆卸，则使用塔吊进行拆卸；若塔吊已拆卸，则使用汽车吊进行拆卸。6 材料与设备6.1主要材料序号材料名称规 格数 量用途备注1工字钢18#1160M悬挑钢梁18#1940M悬挑钢梁2钢丝绳141600M随工程进度3钢管48.33.6mm10000M脚手架体4扣件十字6000只固定脚手架旋转550只固定脚手架接头800只固定脚手架5密目网1.56m4500平米安全防护6大眼网36m300平方米安全防护7钢筋锚环18440个预埋件18110个固定钢梁20390个8钢丝绳卡扣M161130套固定钢丝绳9脚手板400025050400块提供作业平台10经纬仪J2-21台控制垂直度等11水准仪DS3Z1台控制标高12钢卷尺5米10个确定架宽，跨距等13扳手22#25个紧固扣件14电焊机BS-3304台焊接底座、吊环等15切割机ZBK64013-892台钢管与型材下料16灭火器FMZ4-BC10个安全消防准备17电箱4505001806个安全用电18塔吊QTZ80(ZJ6010)1台起重上料6.2材料种类6.2.1工字钢悬挑架手架用型钢的材质应符合现行国家标准碳素结构钢GB/T 700 -2006或低合金高强度结构钢GB/T1591 的规定。工字钢采用国标产品，截面宽度、高度、腹板厚度符合国家验收规范及允许偏差，进场需提供相关质量证明材料。6.2.2 U型钢筋拉环用于固定型钢悬挑梁的U 型钢筋拉环材质应符合现行国家标准钢筋混凝土用钢第1部分：热轧光圆钢筋GB1499.1 中HPB235 级钢筋的规定。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。本工程锚固型钢悬挑梁的U形钢筋拉环拟采用直径18mm圆钢。6.2.3钢丝绳卸荷钢丝绳选用直径14mm钢丝绳，钢丝绳必须是无断丝、无锈蚀等缺陷的合格钢丝绳，钢丝绳要有厂家的出厂合格证及检测报告。花篮螺栓：每道卸荷钢丝绳设置一组，用于调节钢丝绳的松紧度。6.2.4钢管1.脚手架钢管应采用现行国家标准直缝电焊钢管GB/T 13793或低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。2.脚手架钢管宜采用48.3*3.6钢管。每根钢管的最大质量不应小于25.8kg。3.钢管应无裂纹、凹陷、锈蚀，钢管外涂刷防锈漆并定期复涂以保持完好。所有进场的脚手架用钢管安排专人按要求逐根检查，符合要求的才能用到本工程，否则按退货处理。表6.2.4-1 钢管外径、壁厚、端面等的偏差规定序号项目允许偏差(mm)示意图检查工具1钢管尺寸(mm)外径 48壁厚 3.5-0.5/游标卡尺2钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度0.50游标卡尺4钢管弯曲钢管的端部弯曲l1.5m5钢板尺立杆钢管弯曲3ml4m4ml6.5m1220水平、斜杆的钢管弯曲l6.5m306.2.5扣件钢管连接必须采用合格的扣件，应使用与钢管管径相配合、符合我国现行标准的可锻铸铁扣件，其材质应符合现行国家标准钢管脚手架扣件(GB15831)的规定，严禁使用加工不合格、锈蚀和有裂纹扣件。扣件与钢管的贴合面必须整形，保证与钢管扣紧时接触良好。扣件活动部位应能灵活转动。进场扣件必须安排专人逐个检查，并按要求进行复试，复试合格之后才能用到本工程上；不合格扣件按退货处理。扣件螺栓拧紧扭力矩达65Nm时，不得发生破坏。6.2.6脚手板1、 木脚手板材质应符合国家标准木结构设计规范(GBJ 50005-2003)中级材质的规定。2 脚手板的宽度不小于200mm，厚度不小于50mm，两端各设12mm的镀锌钢丝箍两道。详见图6.2.6-1图5.2.6-1 脚手板大样图6.2.7安全网安全网采用2000目安全网，水平网采用菱形网目锦纶安全网，安全网网绳、边绳、系绳的直径、网眼尺寸、承载能力符合国标安全网（GB5725-2009）的规定，同时必须具有产品质量检验合格证。已使用过的安全网必须经过检查和试验合格后方可使用，超过使用期限的安全网严禁使用。安全网必须使用定点厂家的产品，非定点厂家的产品禁止进入本施工现场。6.2.8 测量仪器测量仪器必须定期送到具有资质的部门进行鉴定，鉴定时间不宜超过规定时间，以确保测量的准确和精度。严禁使用未经检验和鉴定、校正不到出厂精度、超过鉴定周期，以及零配件缺损和矢值难辨的仪器。6.2.9 机械所有机械必须有出厂合格证，以及检测报告，须在合理使用年限内，每台机械必须配备安全电闸，使用前必须由专业人员进行试运转，正常后方可运行。6.2.10 塔吊塔吊必须有建筑起重机械备案证；建筑起重机械租赁协议；安装单位资质证书、安全生产许可证、企业落实安全生产主体责任级别评定证明；必须配备专门安装（拆卸）工程的专职安全生产管理人员、专业技术员、特种作业人员等；经安拆单位技术负责人审核签字的建筑起重机械安拆方案；建筑起重机械基础验收表、安拆前检查表；安装与使用单位签订的安拆合同及安全协议书；建筑起重机械安装（拆卸）工程安全生产事故应急救援预案；辅助建筑起重机械资料及特种作业人员证书。7 质量控制7.1应遵循的质量标准7.1.1工字钢与上、下预埋件在一条直线上。7.1.2架体稳固、牢靠，方便工人施工。7.2悬挑脚手架搭设的检查与验收7.2.1脚手架及其搭设层应在下列阶段进行检查验收，检查合格后，方允许继续搭设或使用：1 搭设外架层墙体拆完模板后及脚手架搭设前。2 作业层施加荷载前。3 每搭设完一层高度后。4 搭设完毕达到设计高度后。5 施工中停止使用超过30天，在重新使用之前。6 连续使用达六个月。7 遇到六级以上大风或大雨，地震等强力因素作用之后；8 在使用过程中发现显著变形、拆除杆件和拉结及有安全隐患存在的情况时。7.2.2脚手架验收由工程项目技术负责人组织，公司安全部、项目安全部及其他有关人员参加，经验收合格后方可使用。并报公司安全部备案。7.2.3进行脚手架检查、验收时应根据下列技术文件：1 建筑施工扣件式钢管脚手架安全技术规范第“8.2.38.2.5”条的规定。2 本方案及相关技术交底文件。7.2.4脚手架使用中，应定期检查下列项目:1 杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求；2 做好每日巡查记录，排查工字钢锚固部位是否存在安全隐患；3、 扣件螺栓是否松动；4 挑架层间防护水平网100%密闭。5 安全防护措施是否符合要求；6 挑架上禁止堆放材料、机具，架体是否超载。7.2.5脚手架的验收和日常检查按照以下规定进行，检查合格后，方允许使用或继续使用：1 搭设完毕后；2 连续使用达4个月；3 施工中途停止使用超过15天，在重新使用之前，应组织相关从员重新进行验收，合格方可使用；4 在受到暴风或大雨、地震等强力因素作用之后，相关人员应及时对脚手架进行检查，发现问题及时进行整改，整改完成后经验收符合要求再进行使用；5 在使用过程中发现显著变形、沉降、拆除杆件和拉结及安全隐患存在的情况时，立即停止使用，并上报安全部门，待隐患消除后，由安全部门验收符合要求后再进行使用。6 脚手架立杆垂直度应1/300，且应同时控制其最大垂直偏差值：不大于50mm。7 纵向大横杆的水平偏差应1/250，且全架长的水平偏差值不大于50mm。8 脚手架的节点连接须安全可靠，其中扣件的拧紧程度应控制在扭力矩在4065Nm之间。9 作业层铺板、安全防护措施等应符合上述要求。10 脚手架搭设完毕后，需经项目工程部、安全部和公司安全部共同验收合格后方可使用。7.2.6脚手架的使用1 作业层每1架面上实用的施工荷载（人、材、机）不得超过以下规定值：结构脚手架取3KN/，作业层2层。2 架面上设置的材料应码放整齐稳固，不影响施工操作和人员通行，严禁在架面上奔跑或退行及打闹。3 作业人员在架上的最大作业高度以可进行正常操作为度。禁止在架板上加垫器物或单块脚手板以增加高度。4 在作业中禁止随意拆除脚手架的基本构件杆件、整体性杆件，连接坚固的连墙件。确因操作要求需要临时拆除时，必须经总包主管人员同意，采取相应弥补措施，并在作业完毕后及时予以恢复。5 工人在架上作业中，注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。6 人员上下脚手架必须走设安全防护的出入通（楼）道，严禁攀岩脚手架。7 在每步架作业完成之后，必须将架上剩余材料、物品移至室内。每日收工前清理架面，将架面上材料、物品堆放整齐，垃圾清运出去，在作业期间，及时清理落入安全网内的材料、物品和倾倒垃圾。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。8 每班作业时，先检查有无影响安全作业的问题存在，在排除和解决后方可上架作业，在作业中发现有不安全情况和迹象时，立即停止作业，进行检查解决后才能恢复正常作业，发现异常危险情况立即撤离架上所有作业人员。表7.2.7-1 脚手架、模板支架搭设过程及使用前的检查与验收序号项目允许偏差检查方法1立杆垂直度3吊线2间距步距偏差20钢卷尺柱距偏差50排距偏差203大横杆高差一根杆两端20水平仪、水平尺同跨内、外大横杆高差104扣件螺栓拧紧扭力矩40-65Nm扭力扳手5剪刀撑与地面倾角45- 60角尺6脚手板外伸长度对接130a150卷尺搭接a100卷尺表7.2.7-2螺栓拧紧扭力矩的检查与验收安装扣件数量（个）抽检数量（个）扭力矩值范围检验方法允许的不合格数519054065Nm随机抽取、力矩扳手测扭力矩091150811512801312815002025011200323120132005057.3质量保证措施1 操作人员作业前必须进行岗位技术培训与安全教育。2 技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。3 脚手架必须严格依据本施工方案进行搭设，搭设时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。4 严格遵守安全生产施工规范，认真贯彻执行安全技术操作规程的有关规定，做到安全生产。5 对工字钢、钢管、扣件等应按规定送检，不合格的构配件不得使用。6 钢管、工字钢有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。7 钢管应选用无弯曲变形的钢管。严禁外径48钢管与51钢管混合使用。8 扣件的紧固程度应在4050N.m，并不大于65 N.m，对接扣件的抗拉承载力为3KN。扣件上螺栓保持适当的拧紧程度。对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。9 各杆件端头伸出扣件盖板边缘的长度不应小于100mm。10 所有直角扣、活动扣、连接扣等扣件应全部点上润滑油，以方便以后拆卸。8 安全措施1 认真贯彻安全生产方针，强化安全生产责任制，加强对所有人员的安全教育，按照国家有关规定、条例，结合施工实际情况，制定并执行单项安全技术措施和安全操作细则，确保安全生产和文明施工。2 施工现场按符合防火，防风、防雷、防洪、防触电等安全规定及安全施工要求进行布置，并完善布置各种安全标识。3 施工中所用机械设备、材料及防护用品等必须得有检测报告，且为合格，使用前必须认真检查，经试运转正常后方可使用。4 所有施工人员入场前，必须进行安全教育及安全技术交底，特种作业人员（如架子工，电焊工，塔吊司机等）必须拥有上岗证且到安全部备案，通过考核后方可入场，进场施工前必须正确佩戴个人防护用品。5 在进行悬挑脚手架搭设之前，必须组织搭设人员认真领会脚手架专项安全施工组织设计和安全技术措施交底的要求，研讨搭设方法，明确分工。6 脚手架要结合工程进度搭设，搭设未完的脚手架，在离开作业岗位时，不得留有未固定构件和不安全隐患。7 工程负责人、安全员、架子工班组长应按脚手架搭设进度分段对脚手架验收，并填写施工脚手架验收表，就验收合格后方可进行下道工序。8 高处作业所用的物料应堆放平稳，工具随手放入工具袋，拆卸下的物体、剩余材料和废料等都要加以清理和及时运走，不得任意乱掷或向下丢弃，传递物品时不能抛弃。9 所有安全防护设施和安全标志等，任何人不得毁损或擅自移动拆除，因工作需要而暂时拆除或变动安全防护设施时，必须报请批准后才能拆除，并在作业完成后进行复原。10 施工现场安全员要每天对脚手架进行安全检查，尤其是对固定工字钢的钢筋锚环、钢丝绳、连墙杆、脚手板、兜网、拦腰杆等进行检查，发现问题要及时整改。11 现场临时用电，必须按照施工现场临时用电安全技术规范安装。所使用的手持照明灯使用36V安全用电。12 电气设备检修时至少有两人作业，切实做好保护措施.13 施工焊接作业等，旁边必须配备灭火器，且必须有安全部门所批准的动火证。氧气瓶与乙炔瓶必须隔离存放，严格保证氧气瓶不沾染油脂，乙炔发生器有防止回火的安全装置。14 由于此为超高大跨度悬挑脚手架，难度系数较高，为保障安全应避免在4级风及以上和高温、大雨等恶劣天气情况下作业，恶劣天气过后要进行检查，发现倾斜、松扣、崩扣要及时修复，合格后方可使用。并且作业时必须有专职工程师跟安全管理员在场。15 必须设置触电、高处坠落、机械伤害等事故的应急预案，遵循“保护人员安全优先，防止和控制事故的蔓延为主；统一指挥、分级负责、单位自救于社会救援相结合”的原则，达到控制事故，有效的抢救伤员，减少事故损失，防止事故扩大的目的。9 环保措施1 为加强施工现场对环境保护工作的管理，保证施工人员安全及工程财产设施不受损失，建立施工现场环境保护管理方案、制度、及责任制。2 影响环境因素包括：在施工中产生的噪音、材料运输过程中产生的大量灰尘、现场锯末产生的粉尘、有害有毒废弃物的排放，易燃易爆拼的存放及生产过程中的水电消耗。3 采取先洒水或在施工作业中喷水的办法减少粉尘的产生。4 施工垃圾使用封闭的容器装运，严禁随意抛洒制造粉尘。5 场地排水成系统，定期清理疏通保持畅通不堵。6 设置洗车台，洗车台四周排水系统封闭并设置集水井和沉淀池，污水经过沉淀排入业主指定的污水管道。7 现场施工机具要经常检查维修，保持正常运转。采取有效措施，尽量降低噪音强度等级在建筑施工场界限值规定的噪场限值等级以内。8 场地排水成系统，定期清理疏通保持畅通不堵。9 做好施工作业时间的安排，对噪音较大的施工作业（如搅拌砼等），安排在白天当班的时间进行，尽理降低施工噪声音，减少扰民，做到不影响周边人员的生产和生活。10 做好施工作业时间的安排，对噪音较大的施工作业（如搅拌砼等），安排在白天当班的时间进行，尽理降低施工噪声音，减少扰民，做到不影响周边人员的生产和生活。11 工字钢、钢管等材料在刷防锈漆和安全警示过程中防止油漆低落，油漆废料不得随意丢弃，以免污染土壤、水体和大气。12 遇三级及以上风力时，禁止拆除脚手架立面安全网和底部封闭层，防止扬尘污染。13 要严把密目式安全网的质量关，禁止使用非阻燃性安全网，以免产生火灾。飞起的安全网集中回收，不得随意丢弃。10 效益分析高大悬挑脚手架搭设受力于主体结构，脚手架搭设高度小，而落地式脚手架需要从地面开始搭设，不仅需要大量的钢管、扣件等来达到施工高度要求，而且为避免对地下室顶板造成受力破坏，脚手架底部地下室需搭设受力支撑架。除此之外高大悬挑脚手架搭设快捷且方便，占用地方小，对后期工期进度影响小。经济效益明显。高大悬挑脚手架与落地式脚手架详细效益对比见表10.1.1-1和表10.1.1-2。表10.1.1-2 高大悬挑脚手与落地式脚手架材料使用情况对比序号材料名称规格采用悬挑脚手架采用落地脚手架综合对比数 量数量备注1工字钢18#1160M018#1940M02钢丝绳141600M2720M多1120M3钢管48.33.6mm10000M30146M多用20146M长钢管4扣件十字6000只28376只多用22376只旋转550只5345只多用4795个接头800只2810只多用2010只5大眼网36m300平方米1820平方米多用1520平方米6钢丝绳卡扣M161130套1890套多用760套7脚手板400025050400块1920块多用1520块表10.1.1-2高大悬挑脚手架与落地式脚手架其他因素对比序号项目采用高大悬挑脚手架采用落地式脚手架比较1工期快捷且方便，占用地方小占用大量场地，且地下室顶板无法回填土落地式脚手架搭设工期慢，对后期工期进度影响严重。高大悬挑架对后期工期无任何影响。2对地下室承载影响无影响，受力于13#楼主体结构脚手架底部地下室需搭设受力支撑架，避免对地下室顶板造成受力破坏。高大悬挑脚手架更经济。11 应用实例11.1工程概况结构南北方向513层框架梁外设有2.5m宽悬挑结构，14层框架梁外设有3m宽悬挑结构，15层框架梁外设有1.6m宽悬挑结构。以上各层悬挑结构宽度均无法满足屋面悬挑结构4.56m宽的模板支撑，所以方案考虑在15层楼面采用悬挑钢梁支撑模架体系，悬挑钢梁悬挑段长度5m。11.2工法现场照片钢丝绳预埋件 图11.2-1 钢丝绳预埋件图U型预埋件 图11.2-2 U型预埋件图钢板预埋件 图11.2-3 钢板预埋件图斜撑方钢 图11.2-4 斜撑方钢图钢丝绳穿梁 图11.2-5 钢丝绳穿梁图限位角钢 图11.2-6 限位角钢图钢丝绳 图11.2-7 钢丝绳受力图方钢与工字钢节点 图11.2-8 方钢与工字钢节点图钢丝绳与工字钢节点图11.2-9 钢丝绳与工字钢节点图超高大跨度悬挑脚手架图11.2-9 超高大跨度悬挑脚手架图
