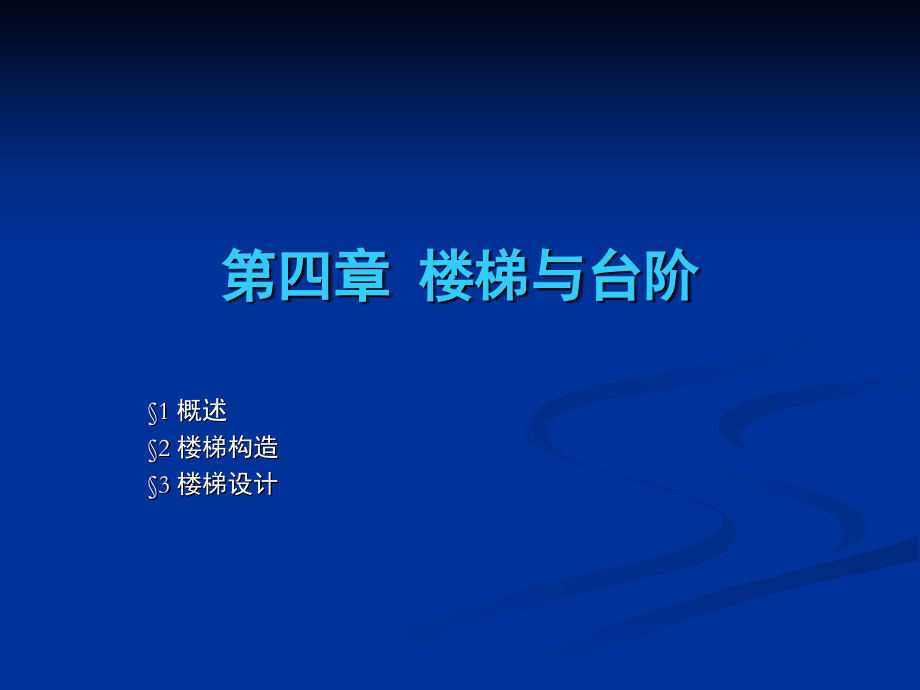

复习C11-第四章-楼梯与台阶.ppt

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第四章 楼梯与台阶,1 概述,2 楼梯构造,3 楼梯设计,1 概述,楼梯,解决建筑物不同高差平面之间的垂直交通,台阶,设置于建筑物出入口或关联部分之间的踏步及平台,坡道,用于替代楼梯或台阶的踏步高差，形成无障碍通道,一、楼梯的组成,1、梯段（梯跑）板式梯段：,适用于较小跨度，板较厚（板变截面）,梁板式梯段：,跨度增大，板厚减小（板等截面）,梯段的坡度30度左右。,b b,220(240,300,320),楼梯段踏步尺寸,：,h h,210(120,150,180),楼梯段宽度梯段宽度根据通行的人数确定。单人500-600。住宅1100,mm,以上，公建1300,mm,以上。,楼梯段长度通常大于3步，小于18步。,2、平台,楼层平台标高与某个楼板层标高相一致,休息平台（中间平台）标高介于两个楼板层标高之间，,3、防火、安全的要求,开敞楼梯,封闭楼梯,防烟楼梯,4、施工、经济方面的要求,适宜的施工条件+合理的经济指标 降低造价、缩短工期,5、造型美观的要求,影响建筑空间和造型。,三、楼梯的形式,1、直跑楼梯（单、双跑）,单跑踏步数不超过18级，建筑,层高不大时可用；,双跑有休息平台，适用于建筑,层高较大的空间，导向性强。,2、折角楼梯,形式灵活，构造简单。,常用于独立式住宅。,3、折角双分楼梯,人流导向自由，占地面积小，构,造简单。,常用于仅上一层的门厅。,如：小,住宅、电影院等。,4、双跑楼梯,结构简单，行走方便，空间紧凑,平面尺寸规则。,5、三跑楼梯,有较大梯井,电梯井,未设电梯井时应作安全考虑,6、平行双分（双合）楼梯,平面对称，其中一个梯段较宽，,常用做公共建筑的主要楼梯。,中部上行，往两边分行；,两边上行，往中间并行。,7、剪刀楼梯,剖面象剪刀而得名。,人流上下灵活，交通量大，多用,于商场等人流量大的公共空间。,8、弧形楼梯,围绕一个较大轴心空间旋转，水平,投影是一段弧行环。扇形踏步内侧宽度,较大。,导向性强，造型优美。在公共建筑,的门厅可用。,9、螺旋楼梯,围绕单柱布置，平面投影为圆形。,踏步内侧宽度很小，有安全隐患。构,造较复杂。,不能做主要疏散楼梯。,2 楼梯构造,楼梯的表达：,以平行双跑楼梯为例。,一、现浇钢筋混凝土楼梯,1、板式梯段,2、梁板式梯段,三、楼梯的细部处理,1、踏步面层及防滑处理,面层：标准等于或高于地面面层装修,应有醒目的效果，引导人流,应耐磨、美观（可几种材料组合使用）,常用水磨石、缸砖面层、大理石、花岗石等材料,（其他材料如：木、金属、水晶、塑料）,防滑防滑条（突出地面23）,作用：防滑、保护阳角。,材料：金属条、陶瓷锦砖、带防滑条缸砖、金刚砂、水泥铁屑。,2、栏杆,（1）空花栏杆,（2）实心栏板,现浇,钢筋混凝土栏板,预制,砖砌,（3）组合式。,形式上；,材料上。,3、扶手：,高度。,单侧、双侧、多个扶手。,栏杆和扶手,：,牢固的连接，正确的高度安全因素,合理选取材料和形式视觉意象,四、台阶,台阶,设置于建筑物出入口或关联部分之间的踏步及平台,台阶设计：,最小宽度1000；,倾斜度向外1%2%；,踏步坡度,b=300400、h=100150；,连续踏步数 18，超过时,中间设过度平台。,高度平台表面高度略低于室内地坪1020；,栏杆扶手同楼梯。,在经过夯实处理的地基土上铺一定厚度的高密实性土的,防冻胀,垫层（如300,mm,厚的37或28灰土）；,在土层冰冻线深度的范围内，采用粗砂或卵石等高孔隙,率的材料做垫层,。,（坡道防冻胀同台阶）,3 楼梯设计,首层平面 二层平面 顶层平面,中间休息平台下部的通行净高需要认真考虑：,首先,，可以把楼梯间疏散外门处的室外台阶的一部分（室外应至少留100,mm,高的一步台阶，以防止雨水倒灌入室内），移入到室内中间休息平台的平台梁内缘线以里300,mm,以上的位置。,或者,，调整首层层高内各楼梯段的步数划分，增加第一跑楼梯段的步数（同时相应地减少第二跑楼梯段的步数），以使休息平台的标高提高（相应的平台梁的下皮标高也提高了）而达到增加通行净高的目的。,首层平面,
