HPE3610A型单路直流稳压电源.ppt

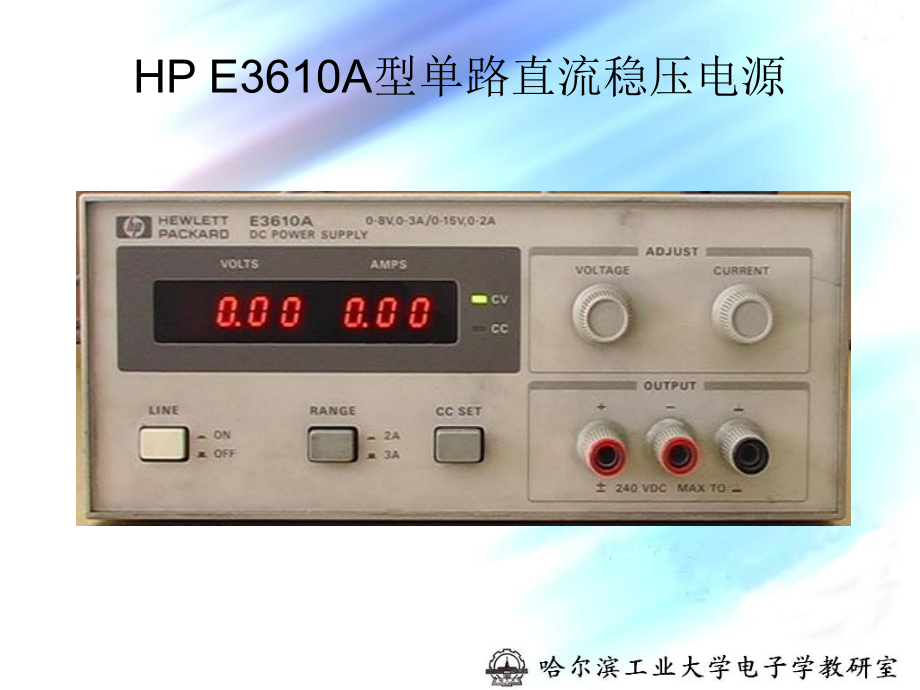

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,HP E3610A,型单路直流稳压电源,HP E3610A,型稳压电源的面板图如图,2.6.1,所示。其输出端部分（,OUTPUT,）有三个端子：正极（,+,）、负极（,）和电源外壳接地端（,），在输出电流分别为,2A,和,3A,时，其输出电压范围是,015V,和,08V,。此电源有两种工作方式，即固定输出电压方式和固定输出电流方式。下面分别介绍。,一固定输出电压工作方式,按,LINE,键到,ON,的位置，在输出端开路的情况下，转动,VOLTAGE,控制旋钮到所需要的输出电压值，,CV,（固定电压）的指标灯亮。,再按下,CC SET,键，转动,CURRENT,旋钮，设定电流极限值。如工作中因某种原因达到了极限电流，电流不会再增长，电源会自动转换到固定电流工作方式，并相应降低输出电压保护电源。,二固定输出电流工作方式,将,CURRENT,旋钮反时针旋转到底，确定输出电流为,0A,时，打开电源。在输出端开路的情况下，转动,VOLTAGE,旋钮，设定最大的输出电压（此值由负载大小决定）。如工作中电压值达到设定的极限值，电源自动切换到固定电压工作方式，并相应降低输出电流。,按下,CC SET,键，然后转动,CURRENT,旋钮到所需要的输出电流值。接上负载后，,CC,指示灯亮，进入恒流工作状态。,例,将电源设定到固定输出电流工作方式，输出极限电压为,12V,，工作电流,I,=1A,，如果负载电阻,R,在,12,以下，输出电流恒定在,1A,，输出电压,U,=,IR,；如果负载电阻达到或大于,12,，输出电压保持,12V,不变，输出电流,I,=12V/,R,。,结束语,谢谢,！,5,
