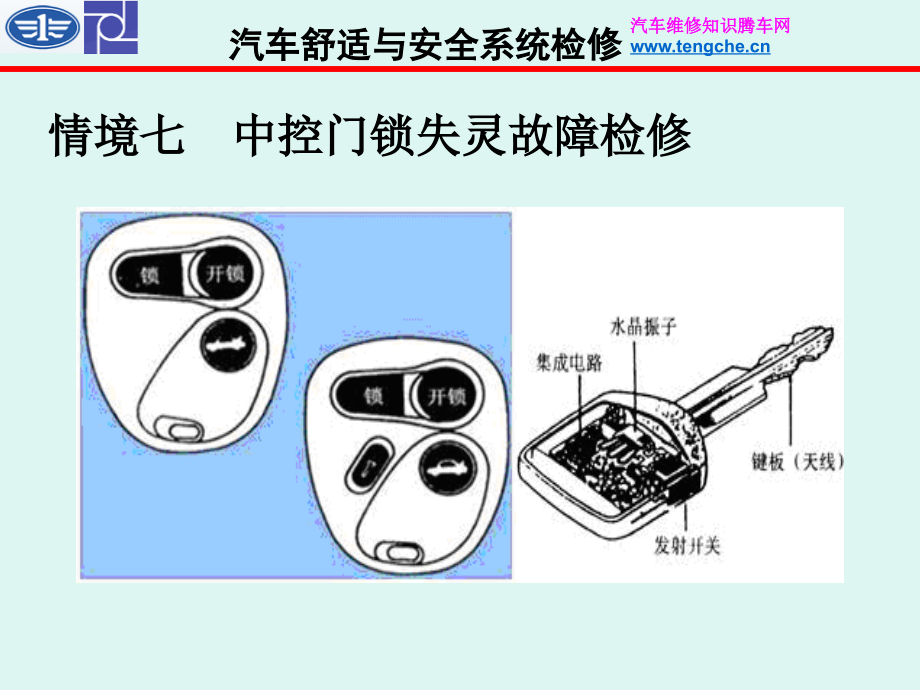

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,汽车舒适与安全系统检修,汽车维修知识腾车网,情境七 中控门锁失灵故障检修,一、预备知识,1,、中央门锁的功能汽车装备中央门锁后可实现下列功能：,1,、将驾驶员车门锁扣按下时，其他几个车门及行李舱门都能自动锁定；如用钥匙锁门，也可同时锁好其他车门和行李舱门。,2,、将驾驶员车门锁扣拉起时，其他几个车门及行李舱门锁扣都能同时打开；用钥匙开门，也可实现该动作。,3,、在车室内个别车门需打开时，可分别拉开各自的锁扣。,4,、配合防盗系统，实现防盗。,2,、中央门锁的组成,2.1,、中央闭锁装置,中央闭锁装置是由电动闭锁器、控制器和连接部件等组成，可以由驾驶员集中开闭汽车的前左、后左、前右、后右及行李箱等,5,个门锁。,2.2,、门锁控制开关,门锁控制开关装在每个前门的钥匙门上，见图。当从外面用钥匙开门和关门时，钥匙控制开关便发出开门或锁门的信号给门锁控制,ECU,。,2.3,、行李箱门开启器开关,行李箱门控开关用来探测车门的开闭情况：车门打开时，门控开关接通；车门关闭时，门控开关断开。,行李箱钥匙门,行李箱开启器主开关,3,、中央控制门锁分类,通过电动机或电磁铁操纵门锁继电器从而控制门锁的开,/,关称为电动门锁。,随着对汽车安全性、可靠性和方便性要求的不断提高，现在一些中高档轿车都配置了中央控制门锁。,这种门锁系统是在电动门锁的基础上采用计算机控制技术发展而来的，能够区分正常打开车门与非法打开车门。,中央控制门锁系统是由微机根据各个开关信号控制门锁的开、闭，可使驾驶员更加方便安全地使用汽车。,中央控制门锁系统主要由门锁开关、门锁继电器及执行机构三部分组成。,3.1,、门锁开关,常见的门锁开关有普通门锁和带电容定时装置的门锁开关两种,。,普通门锁开关,带电容定时装置的门锁开关,4,、执行机构,执行机构的作用是根据电路中电流方向的不同而实现闭锁或开锁。,常用的门锁执行机构有电磁线圈、直流电动机或永磁式旋转电动机。,直流电机式门锁执行机构,直流电机式电动门锁电路,5,、无线遥控系统,无线遥控系统也叫无钥匙进入系统,(remote keyless entry),，由三个功能部件组成：手持遥控发射器、遥控高频接收电路、,CPU,和执行器驱动电路。,无线遥控系统为车主打开门锁提供了一个方便手段，同时，这个系统还可以提供相关的行李箱、灯光和喇叭的控制功能。,上海别克轿车遥控门锁系统电路,双向压力泵式中央门锁工作电路,6,、双向压力泵式中央门锁,
