门禁系统安装注意事项.ppt

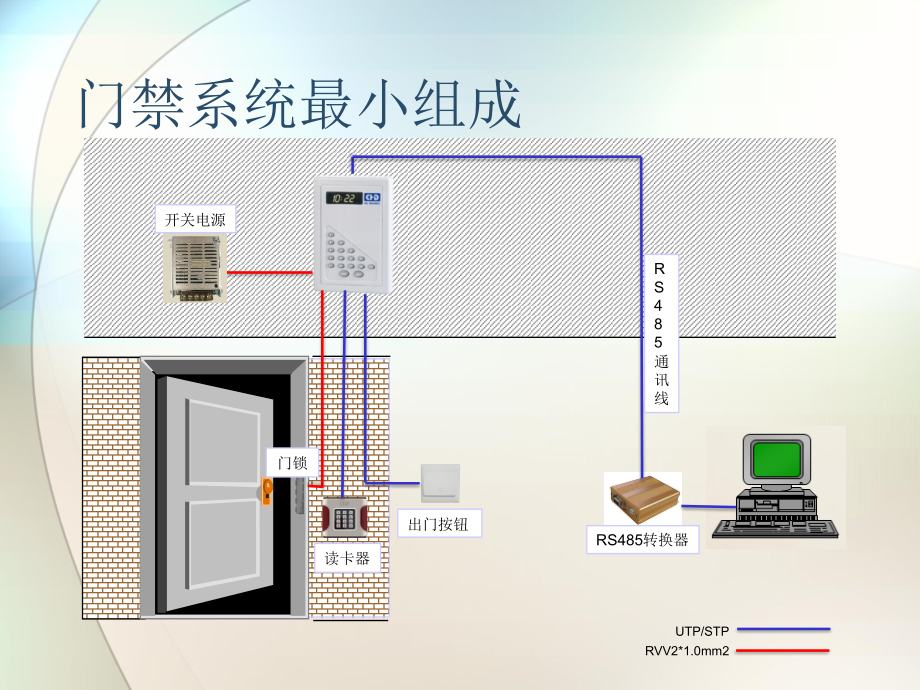

单击此处编辑母版文本样式,第二级项目符号文本,第三级项目符号文本,第四级项目符号文本,第五级项目符号文本,单击此处编辑母版标题样式,*,门禁系统安装注意事项,门禁系统最小组成,UTP/STP,RVV2*1.0mm2,读卡器,开关电源,出门按钮,门锁,RS485,转换器,R,S,4,8,5,通,讯,线,标准门禁系统组成,读卡器,门锁,出门按钮,门禁控制器,R,S,4,8,5,总,线,开关电源,RS485,转换器,控制中心,UTP/STP,RVV2*1.0mm2,室内配线的技术要求,室内配线不仅要求安全可靠，而且要使线路布置合理、整齐，安装牢固。,使用导线，其额定电压应大于线路的工作电压；导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的截面积应能满足供电和机械强度的要求。,配线时应尽量避免导线有接头。除非用接头不可的，其接头必须采用压线或焊接。导线连接和分支处不应受机械力的作用。,配线在建筑物内安装要保持水平或垂直。配线应加套管保护（塑料或,KBG,管,或者镀锌钢管,，按室内配线的技术要求选配），天花板走线可用金属软管，但需固定稳妥美观,信号线不能与大功率电力线平行，更不能穿在同一管内。如因环境所限，要平行走线，则要远离,50CM,以上,控制器的交流电源应单独走线，不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电气安装标准。,控制器到天花的走线要求加套管埋入墙内或用,KBG,管,或者镀锌钢管加以保护，以提高提高防盗系统的防破坏性能,室内配管的技术要求,线管配线有明配和暗配两种，明配管要求横平竖直、整齐美观。暗配管要求管路短、畅通、弯头少。,线管的选择，按设计图选择管材种类和规格，如无规定时，可按线管内所穿导线的总面积（连外皮），不超过管子内孔截面积的,70%,的,上限,进行选配。,为便于管子穿线和维修，在管路长度超过下列数值时，中间应加装接线盒或拉线盒，其位置应便于穿线。,线管的固定、线管在转弯处或直线距离每超过,1.5,米应加固定夹子。,电线线管的弯曲半径应符合所穿入电缆弯曲半径的规定。,凡有沙眼、裂纹和较大变形的管子禁止使用于配线工程。,线管的连接应加套管连接或扣连接。,竖直敷设的管子，按穿入导线截面的大小，在每隔,10-20,米处，增加一个固定穿线的接线盒，用绝缘线夹将导线固定在盒内，导线越粗，固定点之间的距离越短,在不进入盒（箱）内的垂直管口，穿入导线后，应将管口作密封处理。,接线盒或,拉,线盒的固定应不少于三个螺钉。,接线盒,应,加盖。,线管的分支处应加分线盒,控制,器,的安装技术要求,控制,器,的安装应符合技术说明书的要求。,控制,器,的固定应不少于三个螺丝，保证牢固。,控制器应尽量装在房屋内，以减少人为破坏的机会。控制器的安装位置应尽量靠近感应,头,。,在安装调试完毕控制器后应修改出厂密码或将其锁住保证设备的安全。,用线规范,读卡器到控制器,的线缆，建议用,8,芯屏蔽多股双绞网线数据线,Data1,、,Data0,互为双绞，,(电源正负各用一组，备用一组）,最长不可以超过,5,0,米。屏蔽线接控制器的,GND,。,开门,按钮到控制器,的线缆，建议采用两,组,8,芯屏蔽多股双绞网线数据线。,电锁到控制器,的线，建议使用两芯电源线，线径在,1.0,平方毫米以上。如果超过,3,0,米要考虑用更粗的线或者多股并联还可以通过电源的微调按钮，调高输出电压到,14V,左右,（根据实际电锁端电压调节）,，最长不要超过,5,0,米,(不建议客户这样操作）,。,门磁到控制器,的线，建议选择,俩组双绞网线,，如,果,无需,监控了,解门的开关状态或者不需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。,控制器到,计算机,之间以及控制器到转换器的线，建议使用,8,芯屏蔽双绞网线。,485+,和,485-,一定要互为双绞，其中,6,芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的,GND,进行连接，或者在,485,总线的最后一台控制器的,485,和,485-,之间并联,120,欧姆的终端电阻来改善通讯质量。,485,总线长度，理论上是可以达到,1200,米，建议根据控制器数量或者通讯环境的复杂性，不要超过,800,米。如果超过，请选用,485HUB,或者中继器来改善通讯环境。所有走线都必须套管，,PVC,管和镀锌管都可以，避免老鼠咬断线路引起故障。虽然控制器具备了良好的防静电、防雷击、防漏电设计，务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。,不要经常带电拔插接线端子，请务必拔下接线端子再进行相应的焊接工作。,请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。,不建议擅自对接其它附加设备，进行非常规的操作,不要将控制器和其它大电流设备接在同一供电插座上。,读卡器按钮的安装高度是,距地面,1.45,米,，可以根据客户的使用习惯，适当增高或者降低,控制器建议安装在弱电井等便于维护的地点,接线端注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障,电,插锁的基本常识,:,首先,锁面要有金属光泽,不能有明显的划伤,待机电流,300mA,左右,动作电流要低于,6,00mA,长时间通电后,表面略热,但不至于烫手,.,电磁锁的基本常识,:,外观要精致,表面不能有明显划伤或者锈迹,。,磁力锁的关键是要看他的耐拉力,这个需要专业的设备才测量出来,所以只有安装好后,用手突然用力的方式拉一拉,拉不开视为正常,但是要注意安装电磁锁锁体吸合要吻合,吸铁不要安装得过紧,否则会影响耐拉力,双开,(,可内开 也可外开,),玻璃门最好用电插锁,公司内部的单开,(,只能内开或者只能外开,),木门最好是用磁力锁,不能,用网络线布电锁到控制器的线,门禁施工中从电锁到控制器的一段线，看起来很平凡，如果不规范很容易引起不好找原因的故障现象，这个一定要引起重视！,由于电锁工作电流比较大（相对于门禁系统的其他设备 例如控制器 读卡器），电锁离控制器有一定的距离，线上的压降会比较大。如果压降太大，会使得电锁有时带得动，有时带不动。磁力锁有时吸力不够。表现为门开关不正常。甚至会和控制器抢夺电流资源，使得控制器供电不足，出现重启甚至死机情况。,有些工程人员图一时布线方便，使用网络线来布电锁到控制器的电线，是很容易引起故障的，虽然调试的时候好像没有问题，过一段时间，就会经常出现问题了。,从电锁到控制器的线，如果线长小于,3,0,米，要求使用截面积,1.0,平方毫米的两芯电源线，无需屏蔽，如果超过,3,0,米请布加倍布多一条两芯电源线，并联供电。如果线长大于,5,0,米，建议将控制器挪近门电锁的位置，以缩短布线距离。网线的截面积是,0.2,平方毫米的，比我们规范的线材小,5,倍，所以是绝对不行的，即使控制器到电锁的距离很近。电锁门磁信号线，可以采用网线。有些人，将网线的四股合一股，给电锁供电，虽然理论上也接近规范，但不建议您这样做。这样做会使得接线端子不稳等带来其他隐患。,电源负荷过大负载,!,主要表现为带的电锁过多,一般公司给提供的标准配置电源是,12V,，,3,A,的,线性电源,。他可以满足（布线规范的，线截面积够粗前提下）最多,2,个门电力供应,（根据现场实际电流电压选择供电方式）,。一把双开门磁力锁折算是两把单开门磁力锁的功率。如果系统超过这个配置,，,就需要增加一台电源和原来的电源分配供电。备注：如果有些电锁功率偏大，电源对其负荷能力会更弱一些,。,如果电力不够，不一定在调试的时候就会表现出来，除非很,明显差距较大,。表现为有时门锁得上，有时锁不上，甚至会和控制器抢电流，使得控制器重启甚至死机。,由于线性电源有效功率不高，发热,低,，一般是有效功率在,40,70,不等，标称,3,A,的电源，有效电流在,2,.8A,左右。但是，,线性电源运行稳定，干扰少，适合长期稳定运行的设备,。是国内外门禁设备普遍采用的电源类型。有些工程商问，能不能采用开关电源，开关电源功率大，有效功率高，我们不建议采用开关电源，,开关电源一般会有较高的高频纹波，会影响到主机运行的稳定性,。,485,线路不使用双绞线，或者使用无源转换器,485,传输是差模传输模式，只有,485,和,485-,互为双绞，才能使得,485,传输模式受到的干扰最小，传输最远，传输质量最好。也些工程商不采用双绞线会使得干扰很大，有些,人,误以为线粗一些传输质量会好，将双绞线合成一股，另外一台双绞线也合成一股，这样适得其反，反而大幅度降低了通讯质量。,有一种没有带电源的转换器，价格便宜。但抗干扰性能不好，一般用于单机的室内 短距离的通讯，例如考勤机。不适合门禁系统。虽然其号称可以带,32,台设备，传输距离达,8,00,米，其实在实际应用中经常远远达不到指标。所以建议您,设备多和距离远,不要采用这种无源的转换器。有源的,485,转换器，稳定,性高,。负载控制器的数量也很多。抗干扰，防雷击，防浪涌效果也很好。,485,通讯线不能走星型连接，必须走规范的手牵手的总线模式,485,布线禁止星型连接，即不可从转换器分别拉线到各个控制器，然后在转换器上并联。这种连接使得通讯质量很差。一定要从转换器出来，先到一台控制器，然后再连到下一台控制，一台一台连下去，象串蚂蚱一样串下去才行。,不规范的,485,布线，即使以后用屏蔽接地 终端电阻来改善都是无济于事的。,线,路不能满足规范要求时，线路必须重新布置，不能降低标准将就使用。现在的一时省事或者侥幸，必然会让以后的工作付出很重的代价和精力,传输模块,提供一个,RS232,接口，与,PC,机相连,提供一个,RS485,网络接口,该,RS485,接口可接,32,个终端,RS232,RS485,电插锁带无框玻璃门附件安装后,图样,外开门外置式的安装式样,电磁锁,内开门的表面安装,安装好后,埋入式（内置式）安装法,电磁锁,电控锁,主要用于 小区单元门，银行储蓄所二道门等场合。也可用门内锁上的旋钮或者钥匙打开,
