变压器保护装置说明书V100.docx

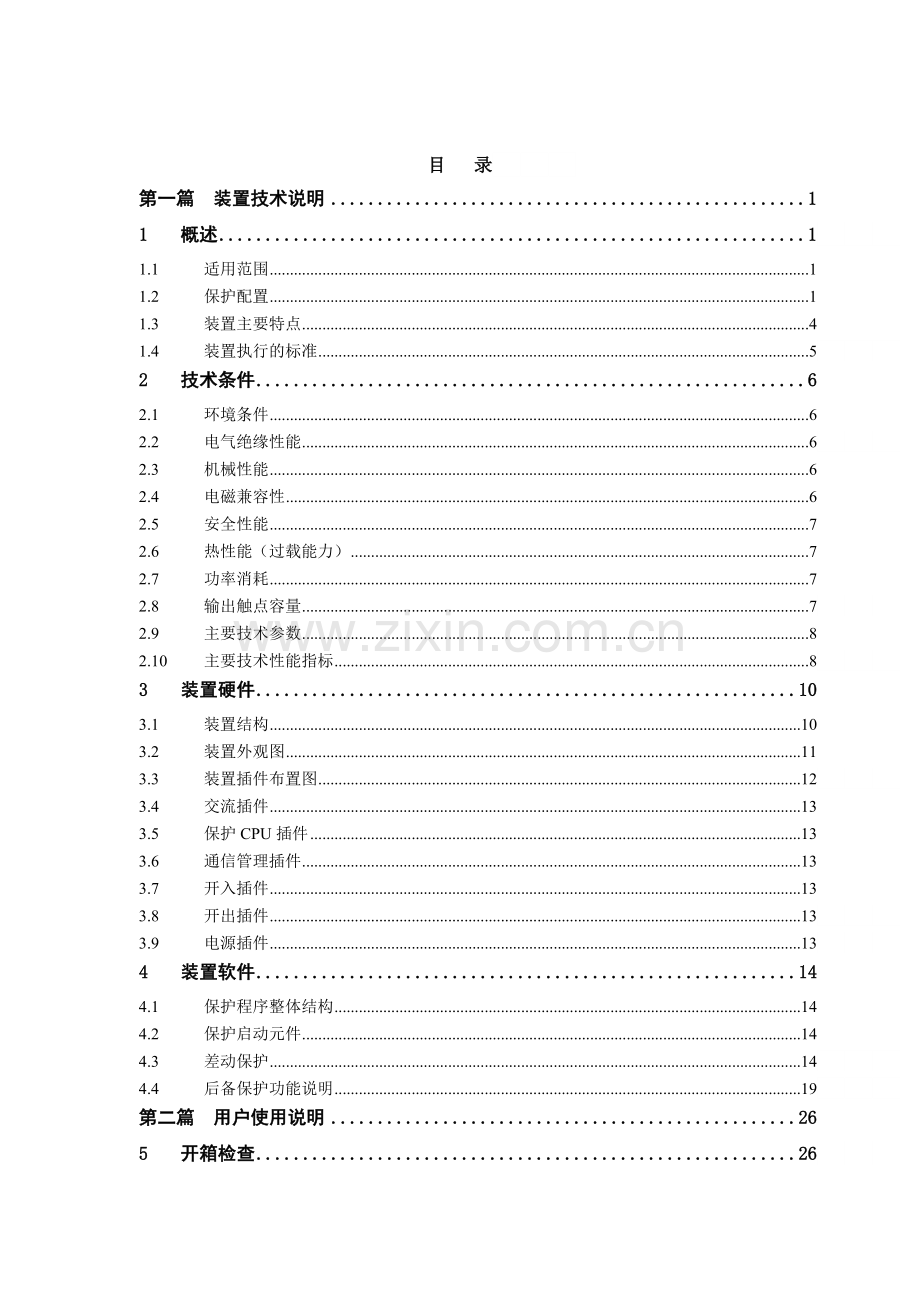

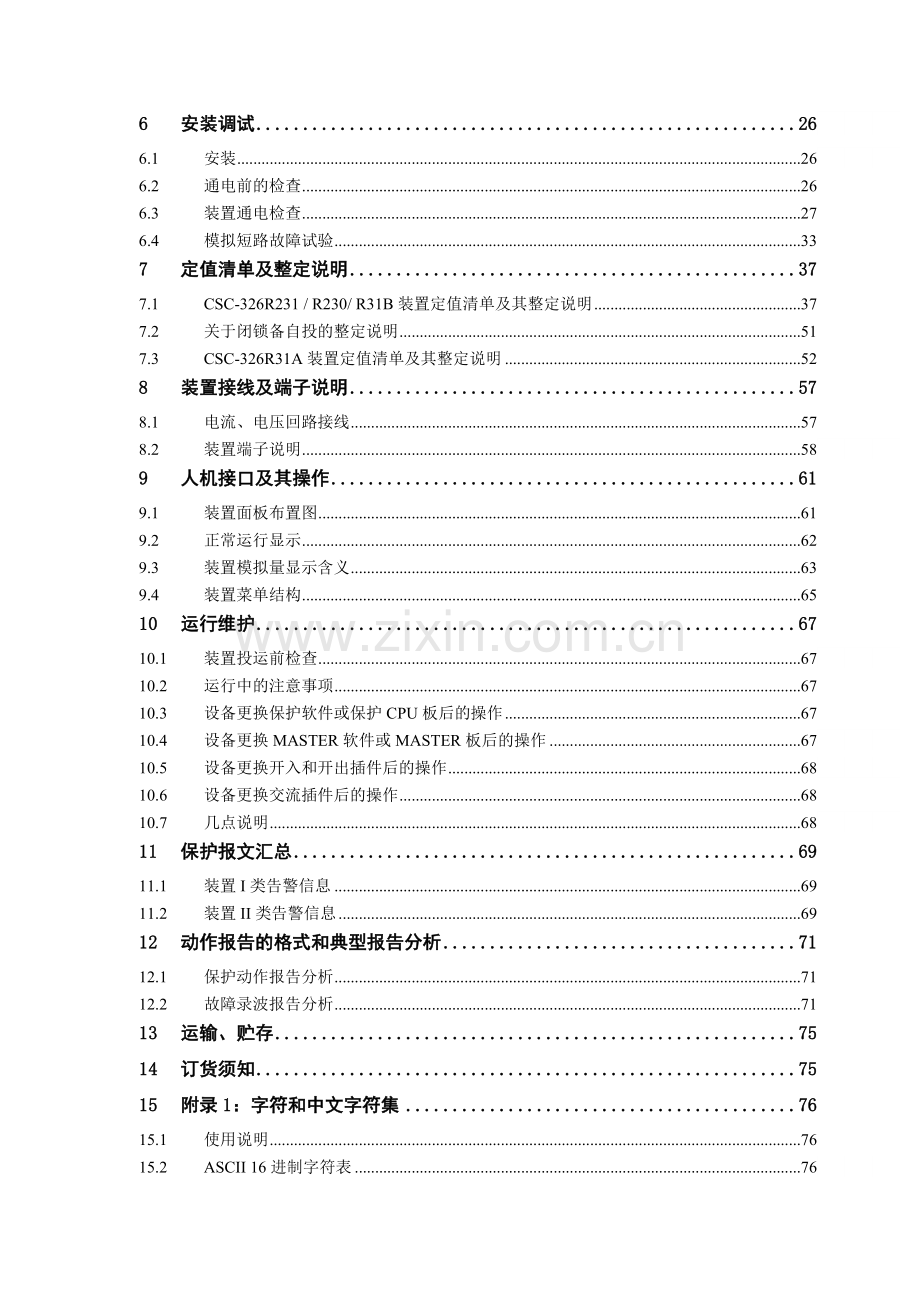

目 录　　　
第一篇 装置技术说明 1　
1 概述 1　　　
1.1 适用范围 1　
1.2 保护配置 1　
1.3 装置主要特点 4　
1.4 装置执行的标准 5　　　
2 技术条件 6　　
2.1 环境条件 6　　
2.2 电气绝缘性能 6　　　
2.3 机械性能 6　　
2.4 电磁兼容性 6　
2.5 安全性能 7　　
2.6 热性能（过载能力） 7　
2.7 功率消耗 7　
2.8 输出触点容量 7　　　
2.9 主要技术参数 8　　
2.10 主要技术性能指标 8　　　
3 装置硬件 10　　
3.1 装置结构 10　
3.2 装置外观图 11　
3.3 装置插件布置图 12　　　
3.4 交流插件 13　　
3.5 保护CPU插件 13　　
3.6 通信管理插件 13　
3.7 开入插件 13　　
3.8 开出插件 13　　　
3.9 电源插件 13　　　
4 装置软件 14　
4.1 保护程序整体结构 14　　
4.2 保护启动元件 14　
4.3 差动保护 14　　　
4.4 后备保护功能说明 19　　　
第二篇 用户使用说明 26　
5 开箱检查 26　　　
6 安装调试 26　　　
6.1 安装 26　　　
6.2 通电前的检查 26　　
6.3 装置通电检查 27　
6.4 模拟短路故障试验 33　　
7 定值清单及整定说明 37　
7.1 CSC-326R231 / R230/ R31B装置定值清单及其整定说明 37　
7.2 关于闭锁备自投的整定说明 51　
7.3 CSC-326R31A装置定值清单及其整定说明 52　　
8 装置接线及端子说明 57　
8.1 电流、电压回路接线 57　　
8.2 装置端子说明 58　　　
9 人机接口及其操作 61　　
9.1 装置面板布置图 61　　
9.2 正常运行显示 62　
9.3 装置模拟量显示含义 63　
9.4 装置菜单结构 65　
10 运行维护 67　
10.1 装置投运前检查 67　　　
10.2 运行中的注意事项 67　
10.3 设备更换保护软件或保护CPU板后的操作 67　
10.4 设备更换MASTER软件或MASTER板后的操作 67　　　
10.5 设备更换开入和开出插件后的操作 68　　　
10.6 设备更换交流插件后的操作 68　
10.7 几点说明 68　　　
11 保护报文汇总 69　　
11.1 装置I类告警信息 69　　
11.2 装置II类告警信息 69　　
12 动作报告的格式和典型报告分析 71　　
12.1 保护动作报告分析 71　
12.2 故障录波报告分析 71　　
13 运输、贮存 75　
14 订货须知 75　　
15 附录1：字符和中文字符集 76　
15.1 使用说明 76　
15.2 ASCII 16进制字符表 76　　　
15.3 中文字符表 77　　　
16 附录2：典型整定计算 81　　
16.1 比率差动保护的整定计算 81　　
16.2 后备保护的整定计算 83　　　
17 附图 86　　
17.1 CPU简化原理图 86　
17.2 MASTER板简化原理图 87　
17.3 交流插件1原理图 88　　　
17.4 交流插件2原理图 89　　
17.5 交流插件3原理图 90　　
17.6 电源插件原理图 91　
17.7 CSC-326R31A装置背板定义 92　
17.8 CSC-326R31A装置背板连线 93　
17.9 CSC-326R31A装置端子图 94　
17.10 CSC-326R31B/R231/R230装置背板定义 95　
17.11 CSC-326R31B/R231/R230装置背板连线 96　
17.12 CSC-326R31B装置端子图 97　　
17.13 CSC-326R231装置端子图 98　
17.14 CSC-326R230装置端子图 99　　

第一篇 装置技术说明　
1 概述　
1.1 适用范围　　
CSC-326R系列数字式变压器保护装置（以下简称装置或产品）主要适用于110kV及以下电压等级的各种接线方式的变压器。该装置适用于变电站综合自动化系统，也可用于常规变电站。兼容CST30及CST200系列装置的保护配置及背板端子定义。　
本说明书适用于 　　　
1.2 保护配置　
CSC-326R系列数字式变压器保护装置分四种型号：CSC-326R31A、CSC-326R31B、CSC-326R231、CSC-326R230，其中CSC-326R31A 为19/2英寸宽小机箱；CSC-326R31B、CSC-326R231、CSC-326R230硬件相同，同为19英寸宽机箱。　　
1、CSC-326R31A主保护装置，配置三侧差动保护。（小机箱）　　　
差动保护固定取高压侧I1、中压侧I3、低压侧I4三侧电流。　　　
2、CSC-326R31B主保护装置，配置三侧差动保护。（大机箱）　　　
差动保护固定取高压侧I1、中压侧I3、低压侧I4三侧电流。　　　
3、CSC-326R231主后一体化设计，配置三侧差动及三侧后备保护。　
差动保护：固定取高压侧I1、中压侧I3、低压侧I4三侧电流。　
各侧后备保护：高压侧后备保护固定取I1电流，中压侧后备保护固定取I3电流，低压侧后备保护固定取I4电流。　　
4、CSC-326R230后备保护装置，配置三侧后备保护。　　　
高压侧后备保护固定取I1电流，中压侧后备保护固定取I3电流，低压侧后备保护固定取I4电流。　　
表1 CSC-326R系列保护配置表　　
类别　　　

R31A　
R31B　
R231　　
R230　

差动速断　　　
√　
√　
√　
――　

√　　
√　　
√　
――　

――　　　
――　　

――　　
――　　

――　　　
――　　　

――　
――　　

――　
――　

――　　　
――　　

――　
――　
√
√　　　

――　　　

――

――

――　
――　

――　　　
――　　　

――　　　
――　　

――　　
――　

――　　
――　

――　　
――　　

――　　　
――　　
√
√　　　

――　　　
――　　　

――　
――　　

――

――　　
――　

――　　
――　

――　
――　

――　
――　　　

――
注： 表中“√”表示二者任选其一，――”表示无此项保护配置；　　　　　　　　　图1为CSC-326R装置的典型应用示意图。图中所有量只接入装置一次；第二组TA接入第二台装置完成第二套保护功能（与第一套完全相同），构成双主双后的保护配置图中[ ]内选项为可投退的功能TA 。　　　

图1 CSC-326R典型应用示意图　

1.3 装置主要特点　　
1) 高性能、高可靠、大资源的硬件系统　　
装置采用DSP和MCU合一的32位单片机，高性能的硬件体系保证了装置对所有继电器进行并行实时计算。　
装置保持了总线不出芯片的优点，有利于提高保护装置的高可靠性。　　　
装置的保护功能与人机界面、通信功能完全分开，提高了装置的可靠性，并使装置更便于调试、维护和使用。　　　
装置具有大容量的故障录波，储存容量达4Mbyte，全过程的故障记录数据可以保存不少于24次。完整的事件记录和动作报告，可保存不少于2000条动作报告和2000次操作记录，并且在停电时不丢失。　　　
装置高性能的硬件系统，多层印制板、SMT表面贴装和涂敷工艺，加上完善的软件抗干扰措施，使得装置的整体抗干扰能力通过了IEC61000-4标准中相关EMC的10项抗扰度最高等级要求。　　　
2) 硬件自检智能化　
装置内部各模块智能化设计，实现了装置各模块全面实时自检。　
装置的模拟量采集回路采用双A/D冗余设计，实现了模拟量采集回路的实时自检。　
装置的继电器检测采用了新方法，可以检测到继电器励磁回路线圈的完好性和监视出口触点的状态，实现了继电器状态的检测与异常告警。　
装置的开入回路检测采用了新方法，开入状态经两路光隔同时采集后判断，提高了判断的准确性。　
装置可对其中的电源模块的各级输出电压进行实时监测。　
装置可对机箱内温度进行实时监测。　
3) 用户界面人性化　
采用大液晶显示，装置实时显示的差动电流、单元电流、单元电压、频率、压板状态、定值区等信息，可根据用户要求配置。　　　
装置具有良好的中/英文视窗界面，使得保护信息、历史操作信息一目了然。　　　
装置面板上的8个指示灯，可清楚表明装置正常、异常及动作时的各种状态。　　　
装置面板上设置有4个常用功能的快捷按键，实现了“一键操作”，方便用户使用。　
装置面板采用一体化设计、一次精密铸造成型的弧面结构，具有造型独特、美观，精度高，造价低，安装方便，操作简单等特点。　
该面板及其组件已申请专利，申请号分别为：实用新型03207169.8和外观设计03356024.2。　
4) 动作过程透明化　
装置的保护CPU可以记录故障录波数据，故障录波报告可以打印输出，也可以COMTRADE兼容格式输出至串口或以太网接口。　
根据需要，装置可保存故障处理过程中任何运行的中间结果，结合CSPC后台分析软件，可以对保护动作行为作出跳闸结果静态特性分析，并可以看到故障动态发展过程中保护行为的演化过程，使得保护动作过程一目了然，彻底消除了保护装置不明原因的误动作。　　

5) 现场调试自动化　
提供方便的现场自动测试方案，可以对保护装置实现全面、完善的测试。　
6) 通信接口多样化　
装置配备高速可靠的LonWorks现场总线接口、RS-485 通信接口和光、电以太网接口，支持电力行业标准DL/T667-1999（idt IEC60870-5-103）的通信规约和四方公司CSC2000规约，并可共享网络打印机。　　　
装置提供GPS对时接口，提供的对时方式有：脉冲对时方式、IRIG-B码对时方式；另外也提供网络对时方式。　
7) 支持IEC61850标准通信　
装置能够支持IEC61850标准通信，可以提供符合IEC61850要求的设备模型文件（ICD文件），支持IEC61850定义的有关网络服务。可以支持多种站内网络配置方式。　　
8) 全新的前插拔组合结构　　　
装置采用全新的前插拔组合结构，强弱电回路分开，弱电回路采用背板总线方式，强电回路直接从插件上出线，进一步提高了硬件的可靠性和抗干扰性能，可不另加抗干扰器件。　　
9) 模块化软件设计思想　　　
模块化的程序使保护功能配置灵活，可满足不同用户的要求。　
10) 可选择的励磁涌流判别原理　　　
提供了两种方法识别励磁涌流，即二次谐波原理和模糊识别原理。用户可任选其中一种原理。　
11) 方便的差动保护二次电流相位自动补偿　　
软件采用Y/Δ变换调整变压器各侧TA二次电流相位，使得变压器各侧TA可以按星形接入。　　
12) 可靠的比率制动差动保护　　
采用三段式折线特性，提高了区外故障大电流导致TA饱和时的制动能力。　　
13) 自适应的比率制动差动保护　
通过自动识别故障状态的变化，采用自适应的差动保护，提高了区外故障切除时防误动的能力。　
14) 具有TA饱和综合判据　　
比率制动差动保护采用了TA饱和的综合判据，可以有效识别TA饱和，从而有效防止区外故障时TA饱和引起的差动保护误动作。　　
15) 可靠、灵敏的制动电流选取方式　　　
新型的制动电流选取方式，保证了变压器区内故障时制动量较小，区外故障时有较大的制动量，兼顾了保护的灵敏性和可靠性的要求。　　　
16) 灵活完善的后备保护配置　　　
后备保护配置灵活，跳闸出口采用矩阵整定，满足各种变压器接线要求。　　
1.4 装置执行的标准　　　
企业标准Q/HDSFJ008-2003《CSC-326系列数字式变压器保护装置》。　
2 　

3 技术条件　　　
2.1 环境条件　　　
装置在以下环境条件下能正常工作：　
a) 工作环境温度：-10℃～＋55℃，运输过程的环境温度极限值为-25℃～＋70℃。在此极限值下不施加激励量，装置不出现不可逆的变化。当温度恢复后，装置应能正常工作；　　
b) 相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面无凝露；　　
c) 大气压力：80kPa～110kPa；　
d) 使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险以及超出本说明书规定的振动、冲击和碰撞。　　

2.2 电气绝缘性能　
2.2.1 介质强度　
装置能承受GB/T14598.3-1993（eqv IEC60255-5:1977）规定的交流电压为2kV（强电回路）或500V（弱电回路）、频率为50Hz、历时1min的介质强度试验，而无击穿和闪络现象。　　　
2.2.2 绝缘电阻　　　
用开路电压为500V的测试仪器测定装置的绝缘电阻值不小于100MΩ，符合IEC60255-5：2000的规定。　　
2.2.3 冲击电压　　　
装置能承受GB/T14598.3-1993（eqv IEC60255-5:1977）规定的峰值为5kV（强电回路）或1kV（弱电回路）的标准雷电波的冲击电压试验。　　

2.3 机械性能　　
2.3.1 振动　
装置能承受GB/T 11287-2000（idt IEC60255-21-1:1988）规定的I级振动响应和振动耐受试验。　
2.3.2 冲击和碰撞　
装置能承受GB/T 14537-1993（idt IEC60255-21-2:1988）规定的I级冲击响应和冲击耐受试验，以及I级碰撞试验。　

2.4 电磁兼容性　　
2.4.1 脉冲群干扰　　　
装置能承受GB/T 14598.13-1998（eqv IEC60255-22-1:1988）规定的Ⅲ级1MHz和100kHz脉冲群干扰试验（第一半波电压幅值共模为2.5kV，差模为1kV）。　　
2.4.2 静电放电干扰　
装置能承受GB/T 14598.14-1998（idt IEC60255-22-2:1996）规定的IV级（接触放电8kV）静电放电干扰试验。　
2.4.3 辐射电磁场干扰　
装置能承受GB/T 14598.9-2002（idt IEC60255-22-3:2000）规定的Ⅲ级（10V/m）的辐射电磁场干扰试验。　　
2.4.4 快速瞬变干扰　
装置能承受GB/T 14598.10-1996（idt IEC60255-22-4:1992）规定的Ⅳ级（通信端口2 kV，其它端口4kV）的快速瞬变干扰试验。　　

2.5 安全性能　　　
装置符合GB 16836-1997规定的外壳防护等级不低于IP20、安全类别为I类。　　　

2.6 热性能（过载能力）　　
装置的热性能（过载能力）符合DL/T 478-2001的以下规定：　　　
a) 交流电流回路：在2倍额定电流下连续工作，10倍额定电流下允许10s，50倍额定电流下允许1s；　　
b) 交流电压回路：在1.2倍额定电压下连续工作，1.4倍额定电压下允许10s；　　
c) 直流电源回路：80％～120％额定电压，连续工作。　　　

2.7 功率消耗　　
装置的功率消耗符合DL/T 478-2001的以下规定：　
a) 直流电源回路：正常工作时，不大于35W；当保护动作时，不大于60W；　　
b) 交流电流回路：当二次额定电流为5A时，不大于1VA/相；当二次额定电流为1A时，不大于0.5VA/相；　
c) 交流电压回路：在额定电压下不大于0.5VA/相。　

2.8 输出触点容量　　　
a) 跳闸触点容量：在电压不大于250V，电流不大于1A，时间常数L/R＝5±0.75ms的直流有感负荷回路中，触点断开容量为50W，允许长期通过电流不大于5A；　
b) 其它触点容量：在电压不大于250V，电流不大于0.5A，时间常数L/R=5±0.75ms的直流有感负荷回路中，触点断开容量为30W，允许长期通过电流不大于3A。　　　

2.9 　　
2.10 主要技术参数　　　
2.10.1 额定直流电源电压　　　
220V或110V （订货时注明）。　
2.10.2 额定交流参数　
a) 相电压：100/V；　　　
b) 开口三角电压：300V；　　　
c) 交流电流：5A或1A；（订货时注明）　　　
d) 频率：50Hz。　　

2.11 主要技术性能指标　　
2.11.1 交流回路精确工作范围　
a) 相电压：1V～100V；　　
b) 开口三角电压：3V～300V；　　
c) 电流：0.08～20。（注：为装置TA的额定电流）　
2.11.2 动作精度　
a) 电流元件：<±5%；　　
b) 电压元件：<±5%；　
c) 方向元件：<±2°。　
d) 过励磁倍数：不大于±2.5%。　　
2.11.3 比率差动保护　
a) 差动保护最小动作电流整定范围；　
b) 差速断动作电流整定范围；　
c) 三折线制动特性，第二段折线斜率整定范围0.2～0.7；　　　
d) 二次谐波制动系数整定范围0.05～0.30；　
e) 整定值误差：不大于±5%或±0.02；　　
f) 差动速断保护的固有动作时间为1.5倍整定值时，不大于20ms；　　
g) 相间差动保护的固有动作时间为2倍整定值时，不大于30ms。　　
注：为变压器高压侧二次额定电流，以下同。　　
2.11.4 复合电压闭锁（方向）过流保护　　
a) 过流整定范围：0.1～20；　
b) 低电压整定范围：2V～100V；　　　
c) 负序电压整定范围：2V～100V；　　　
d) 整定值误差：电压误差不大于±5%或±0.1V，电流误差不大于±3%或±0.02；　　　
e) 最大灵敏角：-30°或-45°，误差±2°；　　
f) 方向元件的门槛电压：1 V；　　
g) 方向元件的动作区：170°±2°；　
h) 返回系数：电流、负序电压不小于0.9，低电压不大于1.1；　　
i) 固有延时（1.2倍整定值）不大于40ms。　　
2.11.5 零压闭锁零序（方向）过流保护　　
a) 零流整定范围：0.1～20；　　　
b) 整定值误差：不大于±3%或±0.02；　　
c) 零压闭锁零压元件整定范围：2V～100V；　　
d) 零序功率方向元件的门槛电压：0.5V；　
e) 零序功率方向元件的动作区：160°±2°。　
f) 返回系数：电流不小于0.9；　　　
g) 固有延时（1.2倍整定值）不大于40ms。　　　
2.11.6 间隙零流、零压保护　　　
a) 零流整定范围：0.1～20；　　
b) 零压整定范围：3V～300V；　　
c) 整定值误差：电压误差不大于±5%或±0.1V，电流误差不大于±3%或±0.02；　　
d) 返回系数：电流、电压不小于0.9；　　
e) 固有延时（1.2倍整定值）不大于40ms。　　
2.11.7 充电保护　　
a) 过流整定范围：0.1～20；　
b) 整定值误差：不大于±3%或±0.02；　
c) 返回系数：电流不小于0.9；　　　
d) 固有延时（1.2倍整定值）不大于40ms。　
2.11.8 过负荷、闭锁调压、启动通风　　　
a) 过流整定范围：0.1～20；　　　
b) 整定值误差：不大于±3%或±0.02；　　　
c) 返回系数：过负荷、闭锁调压电流不小于0.9，启动通风电流不小于0.85；　
d) 固有延时（1.2倍整定值）不大于40ms。　　

4 　　
5 装置硬件　
3.1 装置结构　
CSC-326R31A装置采用符合IEC60297-3的高度为4U、宽度为19/2英寸的机箱，整体面板，带有锁紧的插拔式功能组件。装置为整体嵌入式安装，后接线方式。装置端子采用阻燃的小型压接端子，见下图。　

（1）外形示意图　　

（2）开孔示意图　　　
图2 CSC-326R31A装置结构图　　　

CSC-326R231/R230/R31B装置采用符合IEC60297-3的高度为4U、宽度为19英寸的机箱，整体面板，带有锁紧的插拔式功能组件。装置为整体嵌入式安装，后接线方式。装置端子采用阻燃的小型压接端子，见下图。　

图3 CSC-326R231/R230/R31B装置结构图　

3.2 装置外观图　　　
装置外观图见图4。　　　

图4 装置外观图　　　

3.3 装置插件布置图　　
装置采用功能模块化设计思想，不同的产品由相同的各功能组件按需要组合配置，实现了功能模块的标准化。装置由交流插件、管理插件、CPU插件、开入插件、开出插件、电源插件等构成。　

图5 CSC-326R31A装置插件布置图　

图6 CSC-326R231/R230/R31B装置插件布置图　

3.4 交流插件　　　
交流插件的作用是将系统电压互感器TV和电流互感器TA二次信号变换成保护装置所需的弱电信号，同时起隔离和抗干扰作用。　　　
保护相电流变换器：分为额定输入电流5A或额定输入电流1A。　
保护相电压变换器：额定输入电压57.735V，线性范围1V～100V。　　
保护零序电压变换器：线性范围3V～300V。　
3.5 保护CPU插件　
本插件是装置的核心插件，由MCU与DSP合一的32位单片机组成，保持总线不出芯片的优点，程序完全在片内运行。保护CPU插件主要完成采样、A/D变换计算、上送模拟量及开入量信息、保护动作原理判断、事故录波、软硬件自检等功能。　　
3.6 通信管理插件　　
也叫做Master插件，该插件是装置的管理和通信插件，是承接保护装置与外界通信及交换信息的管理插件，其功能为：　
a） 接收和储存CPU板的事故和事件报告，并输出打印并通过Lon网口、以太网口和RS485口输送至监控后台、远动和工程师站；　
b） 输出报告至液晶显示和通过面板键盘操作装置；　
c） 设置有GPS对时功能。可满足网络对时和脉冲对时等的对时要求；　　　
d） 连接面板上的标准RS-232串口与外接PC机通信，完成调试软件CSPC的功能。　
注：若采用IEC61850通信规约，需采用板号为“6SF.004.125.1～8”的MASTER插件。　　
3.7 开入插件　　　
该插件主要接入针对保护功能的开入量，包括保护功能压板，保护信号开入（如非全相开入），特殊功能开入（如闭锁远方操作、检修状态）和一些备用开入。　　
注：开入板24V直接引入，各路开入回路都能进行实时自检。　　　
3.8 开出插件　　　
该插件为保护跳闸输出触点，每付触点的定义都可以根据工程需要定义。保护跳闸输出触点直接从开出板引至保护屏端子，抗干扰性能好。　
注：所有的开入、开出可以灵活、方便的进行配置，其含义可以随不同的工程而改变以适应于各种不同的应用场合。　　
3.9 电源插件　
该插件适用于各型号装置，采用了直流逆变电源插件，插件输入直流220V或110V（订货时请注明），输出为保护装置所需5组电源。　　　
1) ±24V两组：开入、开出回路电源；　　　
2) ±12V：A/D采样回路电源；　　　
3) + 5V：各CPU芯片工作电源。　　

6 　
7 装置软件　　
注：本章所有保护逻辑图中，“与门”标记为“Y”，“或门”标记为“H”。　
4.1 保护程序整体结构　　　
保护CPU程序的总体结构包括主程序、采样中断服务程序和故障处理程序。　　　

4.2 保护启动元件　
以相电流突变量为主要的启动元件，差流启动元件作为辅助启动元件。　　
1） 相电流突变量启动元件　　
（1）　
式中：为固定门槛（TA二次值1A时为0.2A，TA二次值5A时为1A）。　
2） 差流启动元件　　
（2）　　
式中：为差动保护启动电流值；为差动保护电流定值；为相差动电流。　　

4.3 差动保护　
4.3.1 差动速断保护　　
当任一相差动电流大于差动速断整定值时，差动速断保护瞬时动作，跳开各侧开关，其动作判据为：　
（3）　
式中：为变压器差动电流；为差动速断电流定值。　
4.3.2 比率差动保护　
4.3.2.1 比率差动保护特性　
采用常规三段式折线，见图7。　　

图7 比率制动特性曲线　　

4.3.2.2 变压器各侧电流相位差与平衡补偿　　
1) TA接线方法　　
变压器各侧TA采用全星形接线（也可采用常规接线），二次电流直接接入本装置。各侧相电流TA均以母线侧为正极性端。　　
2) 平衡系数的计算　　　
计算变压器各侧一次额定电流：　　　
式中：为变压器最大额定容量；为变压器各侧额定电压（应以运行的实际电压为准）。　　　
计算变压器各侧二次额定电流：　
式中：为变压器各侧一次额定电流；为变压器各侧TA变比。　　　
以高压侧为基准，计算变压器中、低压侧平衡系数：　　　

将中、低压侧各相电流与相应的平衡系数相乘，即得幅值补偿后的各相电流。　
3) 各侧电流相位补偿　
变压器各侧TA二次电流相位由软件自校正，采用在Y侧进行校正相位。例如对于Y0/Δ-11的接线，其校正方法如下：　　
侧： （4）　
式中：、、为Y侧TA二次电流；、、为Y侧校正后的各相电流。其它接线方式可以类推。装置中可通过“中压绕组三角接线”、“低压绕组三角接线”、“软件不做TA接线星三角转换”控制字以及“接线方式钟点数”定值来选择接线方式。　
差动电流与制动电流的相关计算，都是在电流相位校正和平衡补偿后的基础上进行。　
4.3.2.3 差动电流和制动电流的计算方法　
差动电流和制动电流的计算方法如下：　
（5）　
式中：为差动电流；为制动电流；为所有侧相电流之和；为所有侧中最大的相电流；为其它侧（除最大相电流侧）相电流之和。　　　
4.3.2.4 动作判据　
比率差动保护的动作判据如下：　
（6）　　
式中：为差动保护电流定值；为差动电流；为制动电流；为第一段折线的斜率（固定取0.2）；为第二段折线的斜率其值等于比例制动系数定值；为第三段折线的斜率（固定取0.7）。　
程序中按相判别，任一相满足以上条件时，比率差动保护动作。比率差动保护经过励磁涌流判别、TA断线判别(可选择)后出口。　　　
4.3.2.5 励磁涌流闭锁原理　
1) 二次谐波闭锁原理　　　
采用三相差动电流中二次谐波与基波的比值作为励磁涌流闭锁判据：　
（7）　　　
式中：为差动电流中的二次谐波分量；为二次谐波制动系数定值；为差动电流中的基波分量。　
采用“或”门闭锁方式，三相差流中某相判为励磁涌流，即闭锁比率差动保护。　　　
2) 模糊识别闭锁原理　　
设差流导数为，每周的采样点数是2n点，对数列：　　
（8）　
可认为越小，该点所含的故障信息越多，即故障的可信度越大；反之，越大，该点所包含的涌流的信息越多，即涌流的可信度越大。取一个隶属函数，设为，综合一周的信息，对，求得模糊贴近度N为：　
（9）　　
取门槛值为K，当N>K时，认为是故障，当N<K时，认为是励磁涌流。　
。　　　
4.3.2.6 过励磁状态下闭锁差动保护原理　
（10）　　　采用“或”门闭锁方式，三相差流中某相判为，即闭锁比率差动保护　　　
4.3.3 异常检测和一些判别　
4.3.3.1 整组复归判别　
保护启动后，如果连续2s内差流均不越限，则差动保护整组复归。　　　
4.3.3.2 TA断线检测　　
在没有电流突变的情况下，TA断线判据为“所有相别的电流中有一相或两相无流且差流大于差流越限告警门槛值”，满足条件即判为TA断线。　
在有电流突变时，判据如下：　
1) 发生突变后电流减小（而不是增大）；　　　
2) 某侧三相电流中有一相或两相无流，且其它各侧三相电流无变化；　　　
3） 差流大于差流越限告警门槛值。　　　
满足以上条件时判为TA二次回路断线。　
TA断线检测功能可投退，判出TA断线后延时0.2s发告警信号，并可通过控制字来选择是否闭锁差动保护。　　
当控制字选择为“TA断线闭锁比率差动”时：若各相差流都小于“断线开放定值”，则闭锁差动保护并发TA断线警信号；若某相差流大于“断线开放定值”，则只发TA断线警信号而不闭锁差动保护。　　
4.3.3.3 差流越限告警　　　
正常情况下监视各相差流异常，延时5s发异常告警信号，判据如下：　　　
（11）　　
式中：为各相差动电流；为装置内部固定的系数（固定取0.3）；为差动保护电流定值。 　　　
4.3.4 差动保护动作逻辑框图　
差动保护动作逻辑框图见图8。　

图8 差动保护动作逻辑框图（二次谐波原理）　　　

4.4 后备保护功能说明　
注：后备保护中所有方向元件的指向均以“TA正极性端在母线侧”为基准。　　
4.4.1 复合电压闭锁（方向）过流保护　
复合电压闭锁（方向）过流保护反应相间短路故障，作为变压器和相邻元件的后备保护。　
4.5.2.1 复合电压元件　　
复合电压由低电压和负序电压“或”门构成，变压器各侧的电压均可作为闭锁电压引入，动作判据为：　　　
或 （12）　　
式中：、、为三个线电压；为低电压定值；为负序相电压；为负序电压定值。 　
4.5.2.2 方向元件　
　　　　　　　　　 　　　图9 相间方向元件动作特性　　　

4.5.2.3 过流元件　　　
过流元件为按相动作方式，动作方程为：　　
（13）　
式中：为过流定值。　
4.5.2.4 TV断线和电压压板对保护的影响　
　　　　　　　　　。　　　　　　
4.5.2.5 复合电压闭锁（方向）过流保护动作逻辑框图　　

图10 复合电压闭锁（方向）过流保护动作逻辑图　　　
4.4.2 零压闭锁零序（方向）过流保护　　　

4.5.3.1 零压闭锁元件　　
（） （14）　
4.5.3.2 零序方向元件　
零序方向元件中的零序电压和零序电流采用自产（）和自产()，最大灵敏角为－100°，动作范围为；。　　　
图11 零序方向元件动作特性　　
4.5.3.3 二次谐波闭锁　　

4.5.3.4 零序过流元件　　
()，系统定值中选为“普通变压器”后，　

（15）　
式中：为零序过流定值。　
4.5.3.5 TV断线和电压压板对保护的影响　
　　　　　　。　　
4.5.3.6 零压闭锁零序（方向）过流保护动作逻辑框图　
零压闭锁零序（方向）过流保护动作逻辑框图见图12。　

图12 零压闭锁零序（方向）过流保护动作逻辑框图　

4.4.3 间隙零序保护　　
间隙零序保护作为非全绝缘变压器中性点经放电间隙接地时单相接地故障的后备保护。　　　
该保护包含间隙零压元件和间隙零流元件，间隙零压元件采用外接，间隙零流元件采用变压器经放电间隙接地回路的间隙零序电流。间隙零压元件和间隙零流元件各设一段两时限；可以通过控制字整定为间隙保护并联输出，并联时间隙零流和间隙零压或门起动间隙零序保护的时间元件（采用间隙电压保护的两时限）。并联时需将间隙零流和间隙零压保护都投入，且将其跳闸矩阵控制字整定为相同。　　
若要使间隙零压（或零流）保护动作时只告警，则需将间隙零压（或零流）保护两个时限的跳闸矩阵控制字都整定为零。　　
本侧电压压板退出时，闭锁间隙零压保护。　
间隙零序保护的动作逻辑框图见13。　　
13 间隙零序保护动作逻辑框图　
4.4.4 　　　充电保护　
　　　　　　保护的动作逻辑框图　　　　　　14 　　　
4.4.5 零序过压保护　　
（）　
4.4.6 过负荷、启动通风、闭锁调压　
装置各侧后备保护设有过负荷告警功能。另，高压侧设有启动通风及闭锁调压功能。　　　
该类保护，只检测B相电流。　

4.4.7 零序选跳保护　
　　　　　　15 　　　　
4.4.8 TV断线检测　　　
TV断线检测逻辑分为三相断线和不对称断线两种判据：　
1） 三相电压均小于18V，且任一相电流大于无流定值（TA为5A时，0.3A；TA为1A时，0.06A）时，判断为TV三相断线，10s后发TV断线告警信号。　
2） 自产大于18V，且三个线电压不相等并且存在两个线电压之差大于18V（用于区分小电流接地系统的一点接地），判断为TV不对称断线，10s后发TV断线告警信号。　　　
保护启动后不再进行TV断线检测。　　　

4.4.9 保护动作后闭锁备用电源自投逻辑　　
其动作逻辑为：当本侧后备保护动作跳本侧开关时，闭锁本侧备投。　　
另外，可　　　　　　

第二篇 用户使用说明　
8 开箱检查　　
1） 打开包装后，检查装置外观是否完好无损。　　　
2） 检查装置的具体规格、合格证明书、配套文件、附件、备品备件等是否与订货合同要求一致，是否与装箱单规定的型号、名称、数量等一致并齐备。　　　
3） 如有问题，请与制造厂及时联系。　　　

9 安装调试　　　
6.1 安装　　
1） 装置应牢固地在屏（柜）上固定，装置各连接螺钉应紧固。　　　
2） 各装置地应与屏（柜）地用接地线与接地母排及系统大地可靠连接。
