玻璃制程说明.ppt

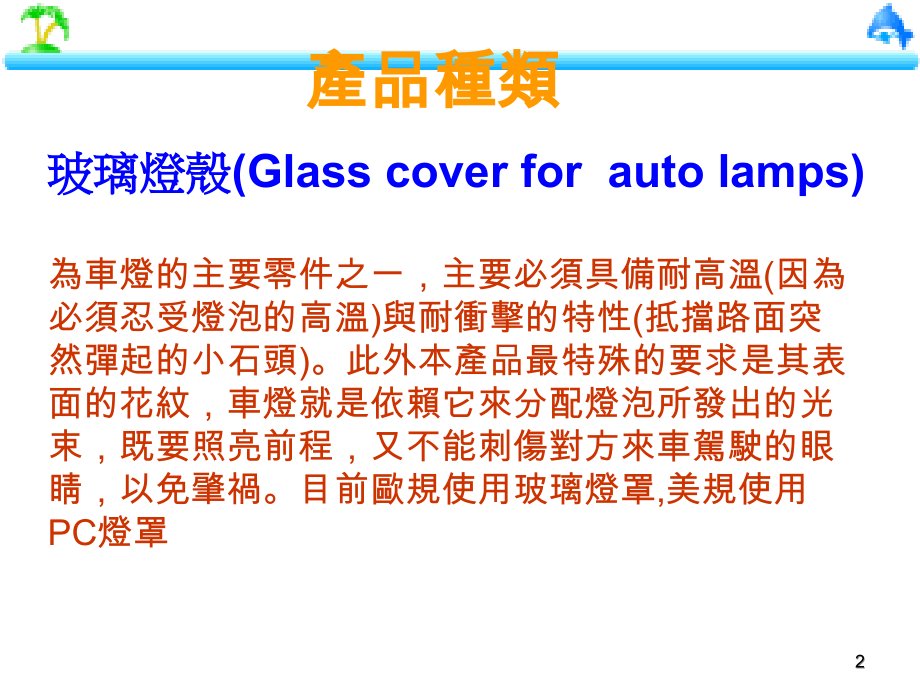

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,玻璃產品製程簡介,1,產品種類,玻璃燈殼(,Glass cover for auto lamps),為車燈的主要零件之一，主要必須具備耐高溫(因為必須忍受燈泡的高溫)與耐衝擊的特性(抵擋路面突然彈起的小石頭)。此外本產品最特殊的要求是其表面的花紋，車燈就是依賴它來分配燈泡所發出的光束，既要照亮前程，又不能刺傷對方來車駕駛的眼睛，以免肇禍。目前歐規使用玻璃燈罩,美規使用,PC,燈罩,2,產品種類,3,雙斜玻璃車殼,產品種類,4,單斜玻璃車殼,產品種類,5,光面玻璃車殼,產品種類,6,花紋玻璃車殼,產品種類,7,非球面投射鏡片 (,Aspherical,press lens),產品種類,8,生產方式,製成玻璃車燈因不同的生產機台而有所不同,大致而言目前全世界分為全自動,半自動及人工三種方式來生產!,全自動生產為製成的過程中全由電腦自動化生,產-以歐洲為主!,半自動生產為製成過程中最後脫模時由人工脫,模因機械手臂的關係生產所需的模具數為1公4,母1套不可隨意變動-以台灣及大陸為主!,人工生產為製成過程中全程人工作業所需的模,具數則是可隨著人工壓機機台的多寡而調整,目,前台灣多為1公5母1套而大陸則以1公3母1套來,承製,9,使用材料的分類,2,10,硼玻璃,:又稱硬質玻璃採用硼粉的比例較高,因此膨脹係數亦較高膨脹係數關係著耐熱度的高低,因此硼玻璃耐熱度高,不易破裂,但較不易生產-目前台灣,大陸均以生產硼玻璃為主,鈉玻璃,:又稱軟質玻璃採用硼粉的比例較低,因此膨脹係數亦較低。鈉玻璃耐熱度低,易破裂,但容易生產-目前歐洲均以生產鈉玻璃為主,使用材料簡介,11,製造流程,12,使用機械設備介紹,13,使用機械設備介紹,電爐,14,八卦爐,使用機械設備介紹,15,四方爐,使用機械設備介紹,16,使用機械設備介紹,機械手臂,17,使用機械設備介紹,人工,手壓,機,18,使用機械設備介紹,配光機,19,使用機械設備介紹,NC/TC,工作機,20,模 具 簡 介,公模,(1只),套環(1只),母模(4只),以一邊為基準,21,成型後加工之種類,與其流程,22,常見產品問題點與對策,23,
