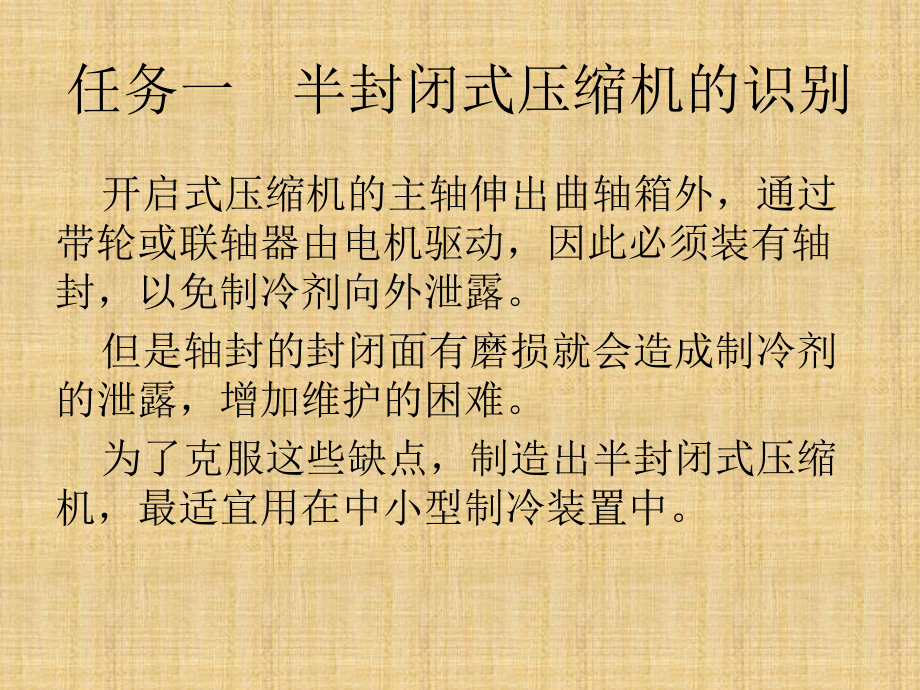

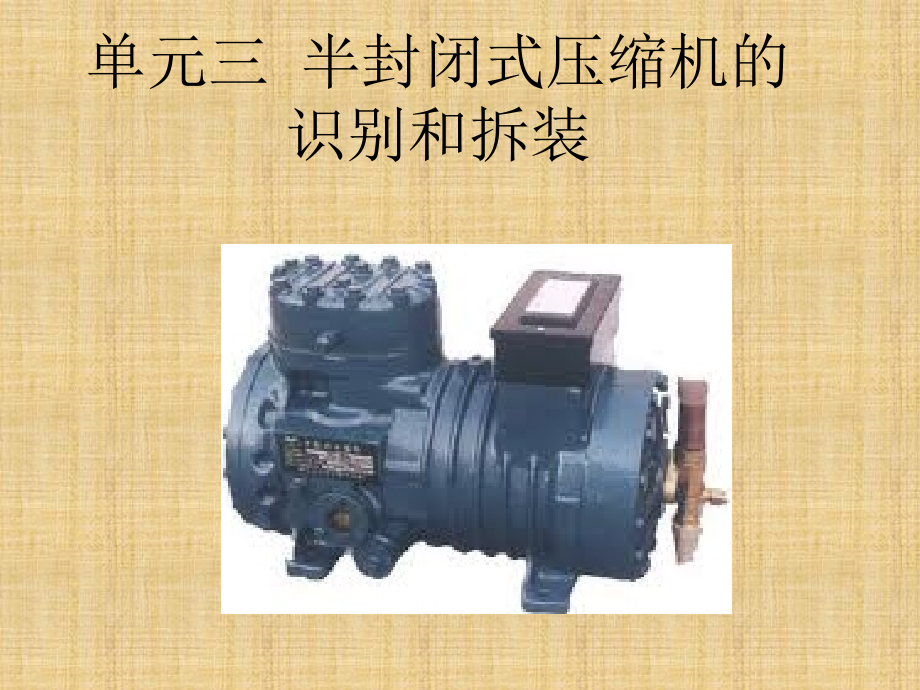

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2014/5/6,#,单元三 半封闭式压缩机的识别和拆装,任务一 半封闭式压缩机的识别,开启式压缩机的主轴伸出曲轴箱外，通过带轮或联轴器由电机驱动，因此必须装有轴封，以免制冷剂向外泄露。,但是轴封的封闭面有磨损就会造成制冷剂的泄露，增加维护的困难。,为了克服这些缺点，制造出半封闭式压缩机，最适宜用在中小型制冷装置中。,半封闭式压缩机和电动机共用一根轴，因而不需要轴封装置，避免,了轴封处的制冷剂泄露，半封闭式制冷压缩机在维修时仍可拆卸，其密封面以法兰连接，用垫片或垫圈密封，这些密封面虽然是静密封面，但难免会产生泄露，因而称为半封闭压缩机。,轴由两个主轴承支撑着，电动机的转子是悬臂式，安装在轴的一端，压缩机的吸气腔与曲轴箱以及电动机的机壳完全相通，低压氟利昂蒸汽首先进入电动机的机壳内，然后再进入压缩机的吸气腔。由于从蒸发器来的是低温制冷剂蒸汽，它流经电动机内部时，吸收了电动机发出的热量，从而控制了电动机的温升。半封闭式压缩机靠曲轴末端的月牙形内齿轮油泵供应润滑油，工作时油泵压力应比吸气压力高,0.070.1MPa,连杆与活塞组件,6FW5B,6,个气缸；氟利昂制冷剂；气缸排成,W,形；气缸直径是,5cm,；半封闭式,其他参数：活塞行程为,40mm,，转速为,1440r/min,，采用,R22,制冷剂。,曲轴箱、气缸和电动机壳体用高强度铸铁浇铸成整体。曲轴是单拐的，采用球墨铸铁铸造，连杆材料为铝合金，铸铝活塞上装有活塞环，由于压缩机和电动机的内腔都充满制冷剂和润滑油，易与电动机定子绕组的漆包线发生化学作用。特别是,R22,腐蚀性非常强，所以电动机上的绝缘物体必须选用耐氟的材料。,电机,和气缸体的冷却方式,:,低温吸气冷却。适用于制冷量和输气量大的空调和中温压缩机,低温吸气冷却电机,任务二 半封闭式压缩机的拆装,各类活塞式制冷压缩机的拆装工艺虽然基本相似，但由于结构不同，所以拆装的步骤和要求也略有不同。,一、以,3FW5B,半封闭式压缩机为例说明这种类型的制冷压缩机的拆卸方法。,拆卸汽缸盖与排气阀,拆卸曲轴箱侧盖,拆卸活塞连杆部件,拆卸滤油器和油泵部件,拆卸吸气过滤器,拆卸后轴承座,拆卸曲轴,拆卸前轴承座,二、拆卸活塞部件的方法,将两块布条套在环的锁口上，两手拉住布条轻轻向外扩张，把环取下来。,用专业工具拆活塞环。,活塞环拆卸器,三、部件的组装,1.,活塞连杆部件的组装,连杆小头衬套的装配,连杆大头衬套的装配,活塞环的装配,活塞、活塞销与连杆,小头的装配,2.,内啮合转子油泵部件的组装,转上挡油板，装上偏心筒。,装上内外转子,装上油泵的端盖，要对角均匀拧紧螺丝，并用手转动泵轴，以转动灵活为宜。,3.,气阀部件的组装,气阀部件如损坏应换新的。,检测阀盖上阀片升程范围内两侧有无毛刺，若有有毛刺应用细搓修理。,阀,盖、阀片和外阀座用螺钉连接时，注意阀片应放正。,装配,后，试验阀片各处在升程过程中活动是否灵活。,四 半封闭压缩机总装,1.,前轴承座,2.,曲轴,3.,后轴承座,4.,油泵,5.,滤油器,6.,汽缸套,7.,活塞连杆组,8.,吸、排气阀与假盖弹簧,9.,汽缸盖,10.,曲轴箱侧盖,最后装上曲轴箱侧盖，并将侧盖上的小油塞拆下来，用漏斗向曲轴箱加油。,
