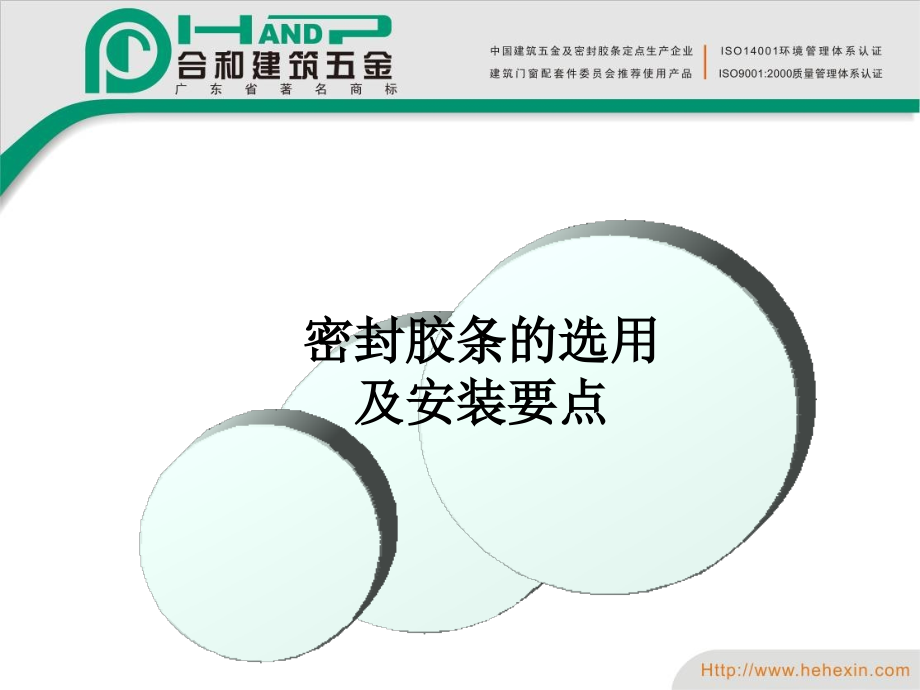

合和密封胶条的选用与安装要点.ppt

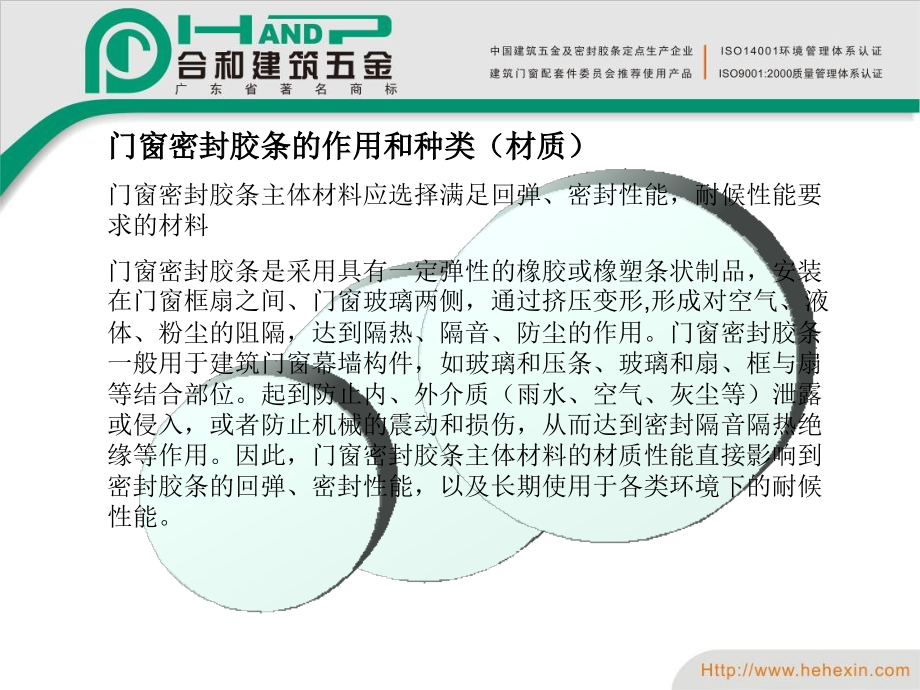

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,密封胶条的选用,及安装要点,门窗密封胶条的作用和种类（材质）,门窗密封胶条主体材料应选择满足回弹、密封性能，耐候性能要求的材料,门窗密封胶条是采用具有一定弹性的橡胶或橡塑条状制品，安装在门窗框扇之间、门窗玻璃两侧，通过挤压变形,形成对空气、液体、粉尘的阻隔，达到隔热、隔音、防尘的作用。门窗密封胶条一般用于建筑门窗幕墙构件，如玻璃和压条、玻璃和扇、框与扇等结合部位。起到防止内、外介质（雨水、空气、灰尘等）泄露或侵入，或者防止机械的震动和损伤，从而达到密封隔音隔热绝缘等作用。因此，门窗密封胶条主体材料的材质性能直接影响到密封胶条的回弹、密封性能，以及长期使用于各类环境下的耐候性能。,常用门窗密封胶条的材质，按配方体系和加工工艺不同分为硫化橡胶类、热塑性弹性体类。,通常情况下，胶条的主体材料和名称代号见表,硫化橡胶类胶条,热塑性弹性体类胶条,胶条主体材料,名称代号,胶条主体材料,名称代号,三元乙丙,EPDM,热塑性硫化胶,TPV,硅橡胶,MVQ,聚氨酯热塑性弹性体,TPU,氯丁胶,CR,增塑聚氯乙烯,PPVC,种类,性能,比重(g/cm3),使用寿命,备注,PVC,污染环境；耐候性差；遇低温硬化、收缩、龟裂；综合物理机械性能差。可焊接。,高档,1.5,中档,1.,6,低档1.7,13年,不推荐使用,EPDM,三元乙丙,良好的耐天候、臭氧、老化性能；较好的综合物理机械性能；对光氧化方面也十分优良。不可调色，不可焊接。,1.,3,1.,35,20,年以上,普通工程非严寒地区推荐使用,TPV,热塑性弹性体,优良的抗臭氧、耐天候老化性能；较好的综合物理机械性能；对光氧化方面也十分优良。可调色，可焊接。,1.051.15,2,5,年以上,寒冷地区推荐使用,硅橡胶,优越的抗臭氧、耐天候老化性能；优异的弹性和良好的压缩变形；可调色，色泽牢固度高。不可焊接。,1.181.25,50年以上,严寒地区/高档工程推荐使用,按口型分类,（以用途分）（以装配方式分）,一、承重胶垫类 一、嵌入式,二、静态密封类 二、穿入式,玻璃夹条类,沙窗类,幕墙类,三、动态封密类,框扇密封类,穿压胶条类,其他,外平开窗,密封胶条的选用,普通,外,平开窗，多采用内外框两层密封，比较简单，选用胶条口型注意以下几点：,1,、,如窗是采用合叶安装的，因窗户关闭是沿合叶做轴线压合的过程，全封闭口型胶条的压缩量不宜过大，1-,1.5,mm就可以了，防止因压缩量过大，造成安装合叶一侧闭合困难，非封闭口型的压缩量2-3mm都可以,，建议选用,非封闭口型,的胶条,。,2,如窗是采用,滑撑,安装的，因窗户关闭类似平行压合的过程，胶条的压缩量可大些，不超过,2,mm都可以，前提是锁闭时不太费力即可。,安装滑撑的平开窗建议采用,全封闭口型,的,胶条,。,封闭胶条口型,非封闭胶条口型,内平开窗,密封胶条的选用,1、等压胶条（大鸭嘴胶）：安装在边框上。这款胶条是带隔热断桥内开窗密封好坏的关键，由于框扇密封胶条具有一定压缩量，门窗闭合时就已经需要一定的闭合力，如果片面要求等压胶条的配合量要大，就会存在关窗费力的现象，执手扳动力也会相应加大，因此，等压胶的配合在窗扇闭合时，鸭嘴部位达到稍有变形即可，压缩量为12mm，鸭嘴部位与型材搭接量3mm。等压胶建议使用专用转角胶,2、室内胶条：安装于扇料上。这款胶条推荐选用非封闭口型的胶条，压缩量23mm，胶条壁厚11.3mm为宜,非封闭胶条口型,等压胶条口型,安装注意事项,1、,安装前，做好胶条与型材表面的相溶试验,2、,为使安装顺滑，可将胶条涂覆皂化液或硅油,3、,胶条安装时，裁断长度较安装长度要预长：其中,4、,PVC类预长23%热塑性及橡胶类1.52%,5、,安装后的胶条驳口位应尽可能预留在门、窗的上方,6、,等压胶条为保证密封，请使用转角,7、,胶条应常温避光保存,一般密封胶条简单的判别方法:,一、手感判别：一般手感好,回弹性大质量就越好,价格也相对高。,二、用火烤方法：,1、PVC类：可燃，但离火自灭，有刺激盐酸味。,2、EPDM类：可燃，无味，灰黑色。,3、TPV（热塑性弹性体）：可燃，无 味。,4、硅橡胶：可燃，无味，白色灰。,
