AQ6201演示文稿.ppt

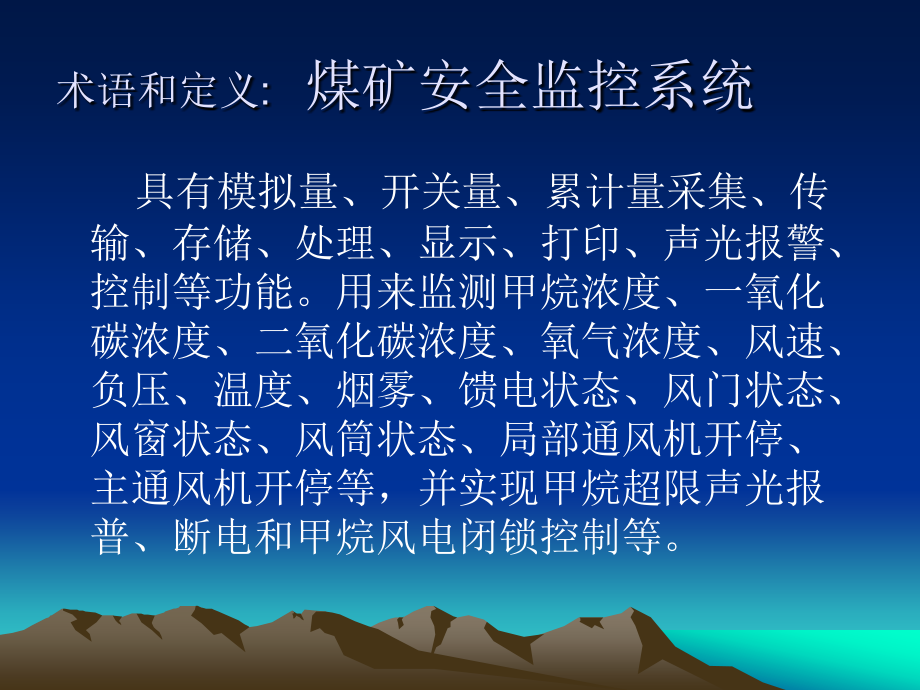

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,煤矿安全监控系统通用技术要求,AQ6201-2006,General technical requirements of coal mine safety supervision,中华人民共和国安全生产行业标准,术语和定义,:,煤矿安全监控系统,具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能。用来监测甲烷浓度、一氧化碳浓度、二氧化碳浓度、氧气浓度、风速、负压、温度、烟雾、馈电状态、风门状态、风窗状态、风筒状态、局部通风机开停、主通风机开停等，并实现甲烷超限声光报普、断电和甲烷风电闭锁控制等。,术语和定义,:,矿用传感器,传感器：借助于敏感元件，对被测物理量进行检测并转换为电信号输出的装置。,将被测物理量在确定两个极值范围内取值连续变化的量称为模拟量。,只取两种不同状态的非连续变化的量称为开关量。或称数字量,术语和定义,:,模拟量传感器,矿用甲烷传感器：连续监测矿井环境气体等中甲烷浓度的装置，一般具有显示及声光报警功能。根据量程不同可分为：低浓度、高低浓度、高浓度甲烷传感器三大类。,矿用风速传感器：连续监测矿井通风巷道中风速大小的装置。,矿用风压传感器：连续监测矿井通风机、风门、密闭巷道、通风巷道等地通风压力的装置。,矿用一氧化碳传感器：连续监测矿井中煤的自燃发火区及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。,术语和定义,:,开停量传感器,矿用机电设备开停传感器：通过感应电缆中的电流强度来监测负荷侧的用电设备是否工作的装置。,矿用风筒开关传感器：连续监测风筒是否有风的装置。,矿用风门开关传感器：连续监测矿井风门开关的装置。,矿用馈电传感器：连续监测矿井中馈电开关或电磁起动器负荷侧有无电压的装置。,矿用烟雾传感器：连续监测矿井中胶带输送机胶带等着火时产生的烟雾浓度大小的装置。,术语和定义,:,分站和电源箱,井下分站：接收来自传感器的信号，并按预先约定的复用方式远距离传送给传输接口，同时，接收来自传输接口多路复用信号。分站还具有线性校正、超限判别、逻辑运算等简单的数据处理能力。对传感器输入的信号和传输接口传输来的信号进行处理，控制执行器工作。,电源箱：将交流电网电源转换为系统所需的本质安全型直流电源，并具有维持电网停电后正常工作不小于,2,小时的蓄电池。,术语和定义,:,主机和接口,主机：一般选用工控徽型计算机或普通微型计算机、双机或多机备份。主机主要用来接收监测信号、校正、报警判别、数据统计、磁盘存储、显示、声光报警、人机对话、输出控制、控制打印输出、与管理网络联接等。,矿用传输接口：接收分站远距离发送的信号，并送主机处理；接收主机信号、并送相应分站。传输接口还具有控制分站的发送与接收，多路复用信号的调制与解调，系统自检等功能。,术语和定义,:,其它相关概念,故障闭锁功能：当与闭锁控制有关的设备未投入正常运行或故障时，必须切断该监控设备所控制区域的全部非本质安全型电气设备的电源并闭锁。,馈电异常：,被控设备的馈电状态与系统发出的断电命令复电命令不一致。,系统组成,系统组成：系统一般由主机、传输接口、分站、传感器、执行器、电源箱、电缆、接线盒、避雷器和其他必要设备组成。,硬件：中心站硬件一般包括传输接口、主机、打印机、,UPS,电源、网络交换机、服务器和配套设备等。中心站均应采用当时主流技术的通用产品，并满足可靠性、可维护性、开放性和可扩展性等要求。,传感器的稳定性应不小于,15d,。由外部本安电源供电的设备一般应能在,9v 24v,范围内正常工作。,软件：操作系统、数据库、编程语言等应为可靠性高、开放性好、易操作、易维护、安全、成熟的主流产品。软件应有详细的汉字说明和汉字操作指南。,基本功能：（一）,数据采集,系统必须具有甲烷浓度、风速、风压、一氧化碳浓度、温度等模拟量采集、显示及报警功能。,系统必须具有馈电状态、风机开停、风筒状态、风门开关、烟雾等开关量采集、显示及报警功能。,系统必须具有瓦斯抽采（放）量监测、显示功能。,基本功能：（二）,自动控制功能,系统必须由现场设备完成甲烷浓度超限声光报警和断电复电控制功能。,a,）甲烷浓度达到或超过报警浓度时，声光报警；,b,）甲烷浓度达到或超过断电浓度时，切断被控设备电源并闭锁；甲烷浓度低于复电浓度时，自动解锁；,c,）与闭锁控制有关的设备（含甲烷传感器、分站、电源、断电控制器、电缆、接线盒等）未投入正常运行或故障时，切断该设备所监控区域的全部非本质安全型电气设备的电源并闭锁；当与闭锁控制有关的设备工作正常并稳定运行后，自动解锁。,基本功能：（二）,甲烷风电闭锁功能,系统必须由现场设备完成甲烷风电闭锁功能,。,a,）,掘进工作面甲烷浓度达到或超过,1.0%,时，声光报普：掘进工作面甲烷浓度达到或超过,1.5%,时，切断掘进巷道内全部非本质安全型电气设备的电源并闭锁：当掘进工作面甲烷浓度低于,1.0%,时，自动解锁,；,b,）,掘进工作面,回风甲烷,浓度达到或超过,1,时，,同上；,c,）,被串掘进面入风流,甲烷达到,或超过,0.5%,时，,同上；,d,）,局部通风机停止运转或风筒风量低于规定值时,，,同上；,基本功能：（二）,甲烷风电闭锁功能,e,）局部通风机停止运转，掘进工作面或回风流中甲烷浓度大于,3.0%,，必须对局部通风机进行闭锁使之不能起动，只有通过密码操作软件或使用专用工具方可人工解锁；当掘进工作面或回风流中甲烷浓度低于,1.5%,时，自动解锁；,f,）与闭锁控制有关的设备（含分站、甲烷传感器、设备开停传感器、电源、断电控制器、电缆、接线盒等）故障或断电时，声光报等、切断该设备所监控区域的全部非本质安全型电气设备的电源并闭锁；与闭锁控制有关的设备接通电源,1,分钟内，继续闭锁该设备所监控区域的全部非本质安全型电气设备的电源；当与闭锁控制有关的设备工作正常并稳定运行后，自动解锁，严禁对局部通风机进行故障闭锁控制。,基本功能：（二）,手动和异地控制功能,安全监控系统必须具有地面中心站手动遥控断电及复电功能，并其有操作权限管理和操作记录功能。,安全监控系统应具有异地断及复电功能。,调节系统宜具有自动、手动、就地、远程和异地调节功能。,基本功能：（三）,存储和查询,系统必须具有以地点和名称为索引的存储和查询功能,a,）甲烷浓度、风速、负压、一氧化碳浓度等重要测点模拟 量的实时监侧值；,b,）模拟量统计值（最大值、平均值、最小值）；,c,）报替及解除报替时刻及状态；,d,）断电复电时刻及状态；,e,）馈电异常报警时刻及状态；,f,）局扇、风筒、主通风机、风门等状态及变化时刻；,g,）瓦斯抽采（放）量等累计量值；,h,）设备故障恢复正常工作时刻及状态等。,基本功能：（四）,显示功能,系统必须具有列表显示功能：,a,）模拟量及相关显示内容包括：地点、名称、单位、报警门限、断电门限、复电门限、监测值、最大值、最小值、平均值、断电复电命令、馈电状态、超限报誉、馈电异常报警、传感器工作状态等；,b,）开关量显示内容包括：地点、名称、开停时刻、状态、工作时间、开停次数、传感器工作状态、报替及解除报誉状态及时刻等；,c,）累计量显示内容包括：地点、名称、单位、累计量值等。,基本功能：（四）,显示功能,系统应能在同一时间坐标上，同时显示模拟量曲线和开关状态图等。,系统必须具有模拟量实时曲线和历史曲线显示功能。,系统必须具有开关量状态图及柱状图显示功能。,系统必须具有模拟动画显示功能。显示内容包括：通风系统模拟图、相应设备开停状态、相应模拟量数值等。应具有漫游、总图加局部放大、分页显示等方式。,系统必须具有系统设备布置图显示功能,基本功能：（五）,打印功能,系统必须具有报表、曲线等召唤打印功能。,打印报表包括：,模拟量日（班）报表、模拟量报警日（班）报表、模拟量断电日（班）报表、模拟量馈电异常日（班）报表、开关量报警及断电日（班）报表、开关量馈电异常日（班）报表、开关量状态变动日（班）报表、监控设备故障日（班）报表、模拟量统计值历史记录查询报表等。,基本功能：（六）,其它功能,人机对话：系统必须具有人机对话功能，以便于系统生成、参数修改、功能调用、控制命令输入等。,自诊断：系统必须具有自诊断功能。当系统中传感器、分站、传输接口、电源、断电控制器、传输电缆等设备发生故障时，报等并记录故障时间和故障设备，以供查询及打印。,双机切换：系统必须具有双机切换功能。系统主机必须双机备份，并具有手动切换功能或自动切换功能。,备用电源：系统必须具有备用电源当电网停电后，保证对主要监控量继续监控。,基本功能：（六）,其它功能,数据备份：系统必须具有数据备份功能。,模拟报警和断电：传感器应具有现场模拟测试报警和断电功能。,防雷系统：必须具有防雷功能。,系统应具有网络通信功能。,系统应具有软件自监视功能。,系统应具有软件容错功能。,系统应具有实时多任务功能，能实时传输、处理、存储和显示信息，并根据要求实时控制，能周期地而循环运行不中断。,软件功能：,操作权限及软件主菜单,操作管理软件必须具有操作权限管理功能，对参数设置、控制等必须使用密码操作，并具有操作记录。,主菜单在各种显示模式下都必须有主菜单显示，主菜单包括：参数设置、页面编辑、控制、列表显示、曲线显示、状态图及柱状图显示、模拟图显示、打印、查询、帮助、其他等。,软件功能：,在主菜单下必须设置子菜单,参数设置：系统参数、模拟量、开关量、累计量、其他；,页面编辑：列表、曲线、模拟图、其他；,控制：控制逻辑、操作、其他；,列表显示：报警、断电控制、馈电异常、调用、设备故障：,曲线显示：报警、断电控制、馈电异常、调用、其他：,状态图与柱状图显示：状态图、柱状图、其他：,模拟图显示：通风系统、瓦斯抽采（放）、系统自检、其他；,打印：编辑、报警、断电控制、馈电异常、调用、设备故障；,查询：报警、断电控制、馈电异常、调用、设备故障、其他；,帮助等。,软件功能：,基本功能,分类查询：报警查询、断电查询、馈电异常查询等,快捷方式：在任何显示模式下，均可直接进入其它功能,中文显示与打印,更改存储内容：防止修改实时数据和历更数据等存储内容,模拟量数据表格显示,开关量状态表格显示,模拟量曲线显示,开关量状态图与柱状图显示,模拟图显示：通风系统模拟图显示等,报警：声音报警、光报警（用红色显示）,存储记录：实时数据、统计数据、报警数据等,打印：各种报表打印输出,软件功能：,基本功能之打印模拟量日报表,模拟量日（班）报表包括如下内容：,表头；,打印日期和时间；,传感器设置地点；,所测量名称；单位,报警门限；,断电门限；复电门限；,平均值（本日或本班）；最大值及时刻；,报警次数；累计报警时间；,断电次数；累计断电时间；,馈电异常次数；馈电异常累计时间等。,主要技术指标,模拟量输入传输处理误差应不大于,1.0%,模拟量输出传输处理误差应不大于,1.0%,累计量输入传输处理误差应不大于,1.0%,系统最大巡检周期应不大于,30s,。,控制时间应不大于系统最大巡检周期。异地控制时间应不大于,2,倍的系统最大巡检周期。甲烷超限断电及甲烷风电闭锁的控制执行时间应不大于,2s,。,主要技术指标之存储时间,甲烷、温度、风速、一氧化碳等重要测点的实时监测值存盘记录应保存,7d,以上,模拟量统计值、报警解除报警时刻及状态、断电复电时刻及状态、馈电异常报替时刻及状态、局部通风机、风筒、主通风机、风门等状态及变化时刻、瓦斯抽放量等累计量值、设备故障恢复正常工作时刻及状态等记录应保存,1,年以上。,当系统发生故障时，户丢失上述信息的时间长度应不大于,5min,。,其它技术指标,画面响应时间,：调出整幅画面,85,的响应时间应不大于,2s,，其余画面应不大于,5s,误码率：误码率应不大于,10,-8,。,最大传输距离：,传感器及执行器至分站之间的传输距离应不小于,2km,；,分站至传输接口、分站至分站之间最大传输距离不小于,10km,。,最大监控容量：系统允许接入的分站数量宜在,16,、,32,、,64,中选取。,双机切换时间,：从工作主机故障到备用主机投入正常时间应不大于,5 min,。,备用电源工作时间,：备用电源应能保证系统连续监控时间不小于,2h,。,统计值时间：模拟量统计值应是,5min,的统计值。,本安供电距离：向传感器本安供电距离应不小于,2km,。,向传感器及执行器远程本安供电距离应不小于,Zlha,。,供电电压在产品标准规定的允许电压波动范围内，系统的电气性能应符合各自企业产品标准的规定。,系统应进行工作稳定性试验，通电试验时间不小于,7d,，其性能应符合各自企业产品标准的规定。,谢谢大家,-,上海永晋自动化仪表有限公司,主讲人：王红卫,13934289249,
