第七章-门和窗2.ppt

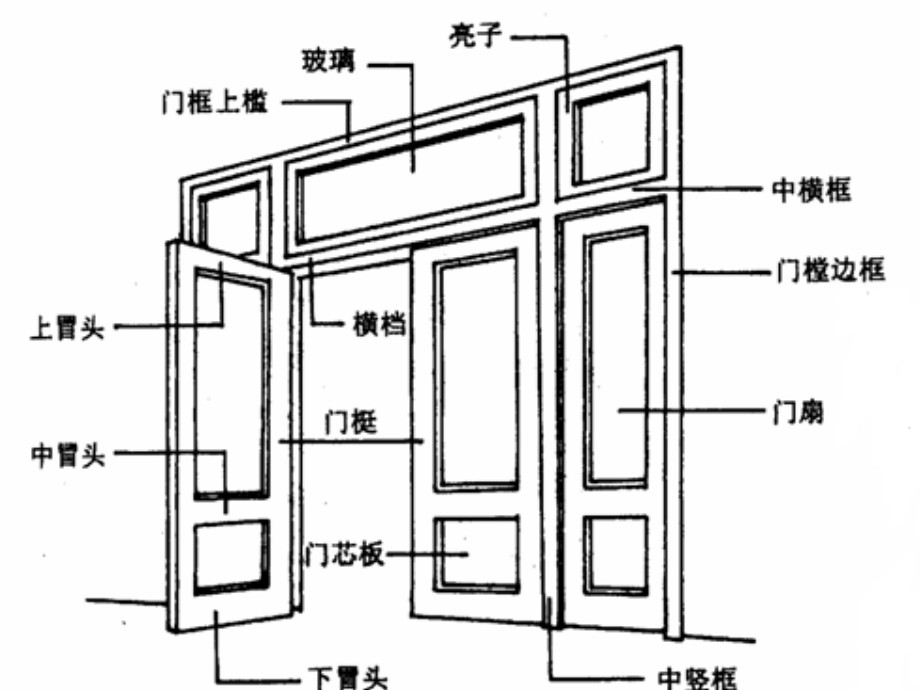

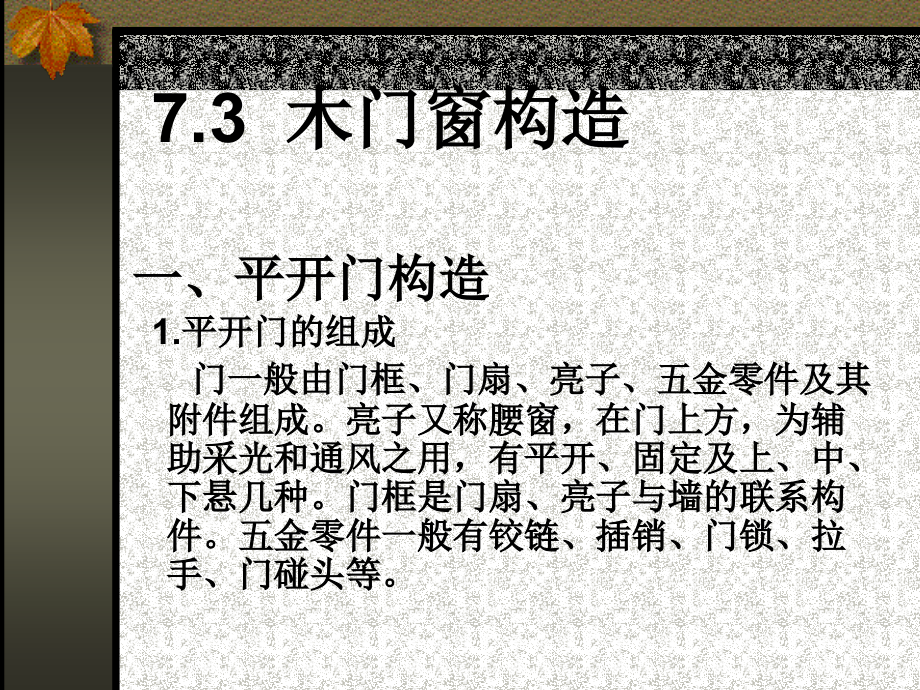

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,7.3,木门窗构造,一、平开门构造,1.,平开门的组成,门一般由门框、门扇、亮子、五金零件及其附件组成。亮子又称腰窗，在门上方，为辅助采光和通风之用，有平开、固定及上、中、下悬几种。门框是门扇、亮子与墙的联系构件。五金零件一般有铰链、插销、门锁、拉手、门碰头等。,2.,门框门框又称门樘，由两根竖直的边框和上框组成。当门带有亮子时，还有中横框。多扇门则还有中竖框。,门框的安装,根据施工方式分后塞口和先立口两种,塞口（又称塞樘子），,是在墙砌好后再安装门框。采用此法，洞口的宽度应比门框大,20,30mm,，高度比门框大,10,20mm,。,立口（又称立樘子）,在砌墙前即用支撑先立门框然后砌墙。框与墙的结合紧密，但是立樘与砌墙工序交叉，施工不便。,3.,门扇,常用的木门门扇有镶板门（包括玻璃门、纱 门）、夹板门和拼板门等。,镶板门,门扇由边梃、上冒头、中冒头和下冒头组成骨架，内装门芯板而构成。构造简单，加工制作方便，适于一般民用建筑作内门和外门。,夹板门,是用断面较小的方木做成骨架，两面粘贴面板而成。由于夹板门构造简单，可利用小料、短料，自重轻，外形简洁，便于工业化生产，故在一般民用建筑中广泛应用。,二、平开窗构造,窗是由窗框、窗扇（玻璃扇、纱扇）、五金（铰链、风钩、插销）及附件（窗帘盒、窗台板）等组成。,窗框,最简单的窗框是由边框及上下框所组成。窗框的安装与门框一样，分后塞口与先立口两种。塞口时洞口的高、宽尺寸应比窗框尺寸大,10,20mm,。,窗扇,常见的木窗扇有玻璃扇和纱窗扇。窗扇是由上、下冒头和边梃榫接而成，有的还用窗芯（又叫窗棂）分格。,钢门窗构造,钢门窗是用型钢和薄壁空腹型钢在工厂制作而成。在强度、刚度、防火、密闭等性能方面，均优于木门窗，但在潮湿环境下易锈蚀，耐久性差。,铝合金门窗构造,铝合金门窗的特点,质量轻。铝合金门窗较钢门窗轻,50%,左右。,性能好。密封性好，气密性、水密性、隔声性、隔热性都较钢、木门窗有显著提高。,色泽美观。,缺点是：刚度低，其平开窗尺寸较大时易变形,塑钢门窗,塑钢门窗表面光洁细腻，不但具有良好的装饰性，而且有良好的隔热性和密封性。其气密性为木窗的,3,倍，铝窗的,1.5,倍；热损耗为金属窗的,1/1000,；隔声效果比铝窗高,30dB,以上。,同时，塑钢本身具有耐腐蚀等功能，不必刷涂料，可节约施工时间及费用。因此，塑钢门窗发展很快。,
