第一章斜度和锥度.ppt

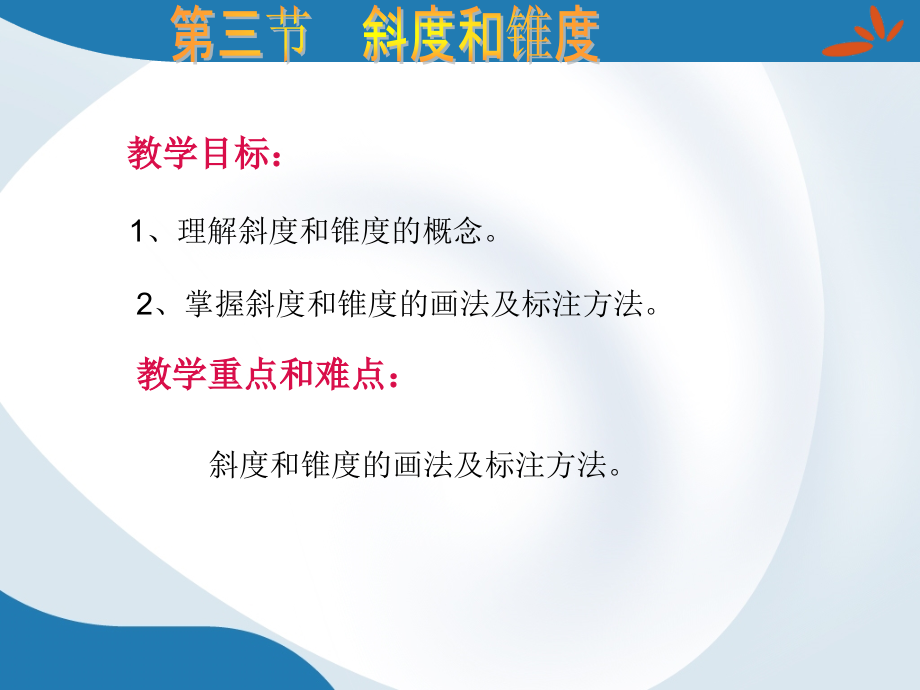

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,机械制图,第三节 斜度和锥度,第三节 斜度和锥度,教学目标：,1,、理解斜度和锥度的概念。,2,、掌握斜度和锥度的画法及标注方法。,教学重点和难点：,斜度和锥度的画法及标注方法。,1,锐角三角函数,在直角三角形,OPM,中，,M,是直角。角,的对边是,a,，邻边是,b,，斜边是,c,，则有,情景导入：,第三节 斜度和锥度,三、斜度和锥度,1,、斜度,（,1,）、定义：棱体高之差与平行于棱并垂直一个棱面的两个截面,之间的距离之比。代号为,”S”,。,（,2,）、表达式：,S=tan =(H,h)/L,注：斜度通常以分数,1:n,的形式来表式。,第三节 斜度和锥度,（,3,）、斜度的画法,例：过已知点画具有,1:,12,斜度的图形。,步骤：,1,、画直角三角形求斜度线；,2,、过已知点作斜度线的平行线,练练手：过已知点画具有,1:,8,斜度的图形。,第三节 斜度和锥度,（,4,）、斜度的标注,斜度符号度：”,”,，斜度符号夹角为,30,度。,斜度符号的底线与基准面（线）平行。,符号的尖端方向应与斜面的倾斜方向一致。,练练手：在前面所画图形上标注斜度。,第三节 斜度和锥度,2,、锥度,（,1,）、定义：两个垂直圆锥轴线的圆锥直径差与该两,截面间的轴间距离之比。代号为：“,C”,（,2,）、定义式：,C=(D,d)/L=2tan(/2),注：锥度通常以分数,1:n,的形式来表式。,第三节 斜度和锥度,（,3,）锥度的画法,例：画出课本图,1-30,所示的具有,1:5,锥度的图形,步骤：,1,、画等腰三角形求锥度线；,2,、过已知点作锥度线的平行线,练练手：过已知点画具有,1:6,锥度的图形。,第三节 斜度和锥度,（,4,）、锥度的标注,标注锥度时用引出线从锥面的轮廓线上引出。,锥度符号的尖端指向锥度的小头方向。,练练手：在前面所画图形上标注锥度。,锥度符号度：”,”,，锥角为,30,度。,第三节 斜度和锥度,3,、小结,(1),、斜度和斜度的画法及标注方法,(2),、锥度和锥度的画法及标注方法,4,、作业,（,1,）过已知点画具有,1:,10,斜度的图形。,（,2,）过已知点画具有,1:4,锥度的图形。,
