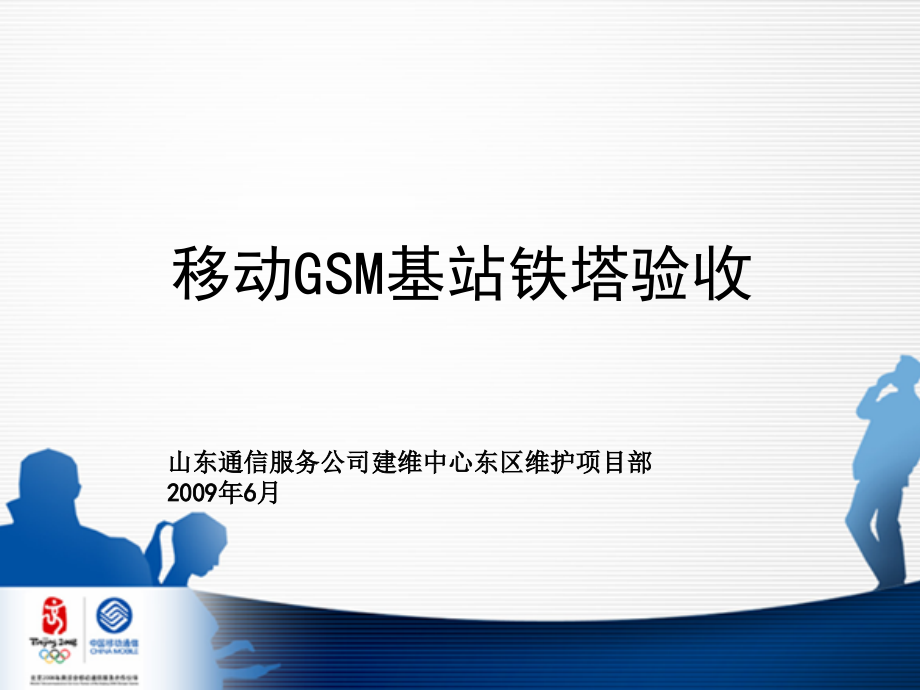

移动GSM基站铁塔验收.ppt

单击此处编辑母版文本样式,第二级,第三级,单击此处编辑母版标题样式,山东通服公司建维中心东区维护项目部,山东通信服务公司,建设维护中心东区维护项目部,移动,GSM,基站铁塔验收,山东通信服务公司建维中心东区维护项目部,2009,年,6,月,前 言,基站铁塔的生产、安装过程和结束后必须经过验收合格，方可投入使用。验收不合格的须进行返工返修处理。,验收小组必须由铁塔施工单位、设计单位、监理单位、建设管理单位、维护单位等多方共同组成，验收各方应提前准备好相关验收文档资料，验收测量结果应在验收表中详细记录，验收结果各方均应签字确认。,基站铁塔验收应符合工程勘察、设计文件的要求，施工质量符合国家行业和企业标准的要求。,主要内容,一、铁塔验收的各项准备,二、铁塔验收的流程,三、铁塔验收的内容,四、铁塔竣工验收,五、铁塔验收质量规范,附、铁塔验收维护标准,一、铁塔验收的各项准备,1.1,铁塔具备初验的条件,1.2,铁塔验收的组织准备,1.3,铁塔验收计量器具配备,1.1 铁塔具备初验的条件,铁塔安装完成,铁塔安装过程中的遗留问题已全部解决,监理检查合格,设计文本及相关资料齐全,二、铁塔验收的流程,检查铁塔基础,测量铁塔倾斜角度及地阻,避雷系统、构件完整性、密贴度检查,检查塔体镀锌及螺栓,爬梯过桥的检查塔高、平台测量,1,、问题现场处理,2,、不能处理的地市公司和厂家确认,填 写 记 录,三、铁塔验收的内容,铁塔基础验收,包括基坑、地基处理、桩基、混凝土基础等,原材料及成品进场验收,包括钢材的品种、规格、性能、数量等,钢结构验收,包括焊接、钢零件及钢部件加工、防腐、钢结构安装等内容,接地验收,包括接地装置安装、接地电阻值、避雷针安装等内容。隐蔽工程施工前应组织验收,四、铁塔验收,4.1,铁塔的初验,4.2,铁塔的终验,4.3,随工人员的权力和责任,4.1,铁塔竣工初验,整个铁塔（包含附属设施）安装调测完毕后，由工程建设管理部门组织对铁塔进行初验，参加初验单位为（工程建设管理部门，维护部门，设计单位，监理单位、施工单位、铁塔供应商等相关单位）。,工程竣工初验后，各项验收内容均合格，初验小组成员应填写,铁塔工程竣工初验表格,。工程遗留问题和备忘录在初验表中注明，相关单位应尽快制定整改计划并解决遗留问题。解决后应及时报告工程建设管理部门。,铁塔初验合格后，由工程建设部门将铁塔移交给网络运行维护部门，由网络运行维护部门对铁塔进行代维护，并作好铁塔试用记录。,4.2,铁塔竣工终验,铁塔初验一年试用期满后，如果初验遗留问题已经全部解决，应由网络运行维护部门组织相关单位部门对铁塔进行竣工终验。,验收小组填写,铁塔终验验收内容表,工程终验后，如果各项验收内容都合格，铁塔安装工艺技术指标均符合施工和设计要求，进行工程交接，由终验小组填写,铁塔工程竣工终验报告,。,如果发现工程仍存在问题，不能填写工程竣工终验报告；相关单位应当立即解决问题，问题解决后，经验收合格，才能填写工程竣工验收报告。,4.3 随工人员的权力和责任,1,、随工人员代表工程建设部门和网络维护部门，监督施工人员遵守工程纪律，对工程质量进行把关，确保现网安全；,2,、随工人员在施工过程中应严格遵守工程纪律，认真填写随工记录；,3,、对不合理的施工行为或施工项目，随工人员有权要求施工人员作出更改或停止施工，并上报相关领导；,4,、随工人员有权对施工过程中不明确不清晰的地方提出质疑，施工人员必须对其做合理解释；,4.3 随工人员的权力和责任,5.,随工人员对符合要求的工程项目进行随工验收，对不合格或未达到技术规范的项目，应拒绝验收并上报建设部门领导，未经认可，施工人员不得进行下一阶段工程项目的施工；,6,随工人员应将工程施工过程中发生的重大调测问题或严重设备故障记录备案；,7,设备初验后，随工人员要对施工遗留问题进行整理并上报工程建设单位；,五、铁塔验收质量规范,5.1,铁塔基础施工,5.2,接地系统,5.3,铁塔安装质量要求,5.4,螺栓、密贴度检查,5.5,垂直度要求,5.6,镀锌防腐要求,5.1 铁塔基础施工,铁塔基础施工是铁塔工程的基础环节和最重要的部分。必须聘请施工监理。由监理人员对施工材料，如钢筋、水泥等进行质量检验。施工期间，随工人员会同建筑监理人员和铁塔厂家质检人员，对施工单位进行监督，发现问题应当责令施工单位及时整改。,铁塔基础顶面应平整，塔靴与基础顶面应密切贴合，允许翘曲为,3,毫米（用水平仪观测铁塔基础的水平度），塔靴螺栓孔，与基础顶面预埋螺栓中心轴线允许偏移为,1.5,毫米，各个塔靴中心间距应相等，允许偏差为,5,毫米，四边形塔的对角线,(,各塔靴中心为顶点,),应相等，允许偏差为,5,毫米，各个塔靴的高度允许偏差为,3,毫米。,基础做的不好，有较大的偏差，铁塔就不能顺利垂直的安装，必须重新返工（基础间差应该参数,0.3MM,，）。例图，这两副图就是基础间差过大，造成较大的悬空，一般采用插入钢板的办法来补救，钢板层数的要求，最多,3,层，多了会形成弹簧作用，易造成铁塔结构松动，使铁塔很快就出现螺栓松动和塔体倾斜。,验收完毕以后，在塔靴钢板下面填充水泥砂浆或用钢结构做永久性支撑。,基础水平的重要性（不规范）,5.2,接地系统,接地系统的作用是防止移动基站遭受雷害，确保基站内设备的安全和正常工作，确保构筑物，站内工作人员的安全,普通基站,5,欧姆，交换机房是不能超过,1,欧姆。,分开式地网示意图,5.3 铁塔安装质量要求,5.3.1,、塔体,5.3.2,、平台及抱杆,5.3.3,、爬梯、过桥,5.3.4,、避雷带、避雷针,5.3.1,塔体,镀锌铁塔的主柱和主梁必须是整条主材，严禁出现接头。在安装施工中严禁在其上面钻孔、扩孔或焊接铁件。,构件相互连接的接触面应保持干燥，下雨天不宜作业。,施工工程中应妥善保管螺栓、螺母和垫片等，防止碰伤螺纹，防止沾污和受潮生锈。,钢材矫正后允许偏差为钢材长度的,1/1000,钢材上有多余钻孔,5.3.2,平台及抱杆,铁塔平台应与塔身良好连接，平台的结合部位缝隙不易过大。,平台荷载大于,250KG/,平方米（设计要求）；平台为圆形，平台护栏高度为,1,米。,平台对接要符合设计要求，间隙不能超过,0.8,毫米。,每层平台加装天线抱杆,46,根，材料为,60*4,钢管,承重大于,100KG,；抱杆朝向及间距不能错位，特别是,6,副单极化天线组成的定向站。抱杆应与塔身或平台护栏良好连接，用于连接的螺丝和抱箍要紧固。,5.3.3,爬梯与过桥,铁塔要求设爬梯，上至铁塔顶部，为防止铁塔攀爬，铁塔爬梯底部离地高度应至少在,2.4,米以上，爬梯应与塔体牢固连接；爬梯宽度大于,0.6,米，外设防护栏。警示牌固定在铁塔第一节的爬梯右侧，警示牌要求边长一米。,铁塔爬梯两侧每隔,1,米各伸出横撑一根（用做固定馈线）；横撑应与爬梯牢固连接。,铁塔过桥要求根据铁塔和机房位置的实际情况设计；过桥要求宽度小于,0.6,米,5.3.4,避雷带、避雷针,避雷针垂直偏差小于避雷针长度的,5/1000,避雷带四角落地，至少有一条避雷带全塔贯通,其顶点与最上层天线顶点夹角应小于,30,。,避雷针的螺丝不能以大代小，小螺栓会造成避雷针大副倾斜，如与雷击会直接损害天线及室内设备。,5.4,螺栓、密贴度检查,5.4.1,螺栓紧固度检查,5.4.2,节点板与连接件的密贴程度检查,5.4.1,螺栓紧固度检查,塔靴与基础预埋螺栓的连接必须用双螺母。对地角螺栓外漏丝，顶端2-3丝进行破坏，砸扁。以防被盗，影响铁塔的安全。,每个螺栓不能装两个以上的平垫圈，或用大螺母代替平垫圈。铁塔斜材交叉部分使用矩形垫片，要求垫片不能外漏。,连接螺栓应顺畅穿入，螺栓穿入方向应一致，向外。,螺母拧紧后，螺栓外露丝扣应不少于2扣。,铁塔地面六米以下须使用防盗螺栓。,螺栓紧固情况检查：用力矩扳手在全塔的上、中、下三办法各抽验,20,个螺栓，其中力矩值应符合铁塔工程设计要求。当螺栓直径小于,16,毫米时，用,7kg-m,的力矩扳手检查；当螺栓直径大于,16,毫米时，用,10kg-m,的力矩扳手检查。过紧铁塔会失去柔韧性，抗风阻能力下降。,5.4.2,节点板与连接件的密贴程度检查,采用节点板连接的节点中相接触的两个平面，必须保证有,75%,紧贴，用,0.3,毫米塞尺检查，插入面积应不大于该接触总面积的,25%,，两构件边缘的最大间隙不大于,0.8,毫米。,密贴度超标,5.5,垂直度要求,角钢塔垂直倾斜度,1/1500,，管塔倾斜度,1/1000,。（以自身高度为标准）,在铁塔的两个互相垂直的方位，用经纬仪观测塔身轴线的垂直倾斜度。,垂直度发生超标主要原因，一般与几个方面关系比较大,:,1,基础不平。,2,钢材长度不标准。,3,钢材变形。,4,螺丝松紧不一。（,3,、,4,、易出现,S,弯，,C,弯）,垂直度测量点的距离，应满足与铁塔高度的,1.5,倍以上。达不到距离，会造成中心点找不准，使测量结果不准确。,5.6,镀锌防腐要求,镀锌铁塔防腐年限应大于,30,年（热镀锌）,新建通信铁塔必须采用热镀锌防腐。油漆塔必须涂底漆，涂漆应均匀，漆膜厚薄一致，无流痕，无气泡，无漏涂，不掉皮。镀锌层应均匀、光滑、不起沟、不翘皮，无返锈现象,用,0.25kg,锐角小锤自由下落敲击镀锌构件时，防腐层不得出现脱落现象,附：铁塔验收维护标准,山东通信服务公司,建维中心东区维护项目部,
