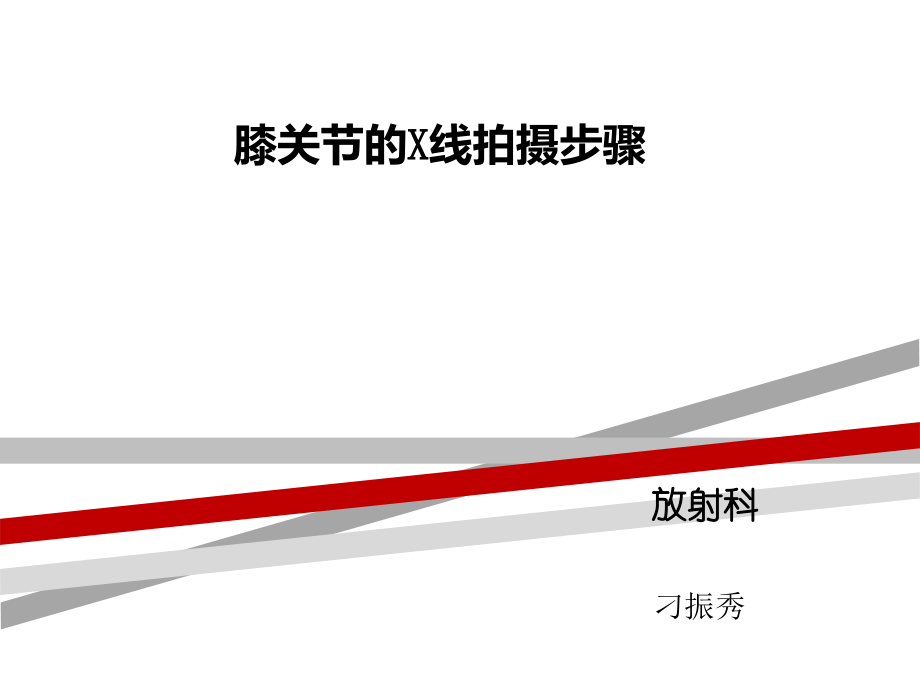

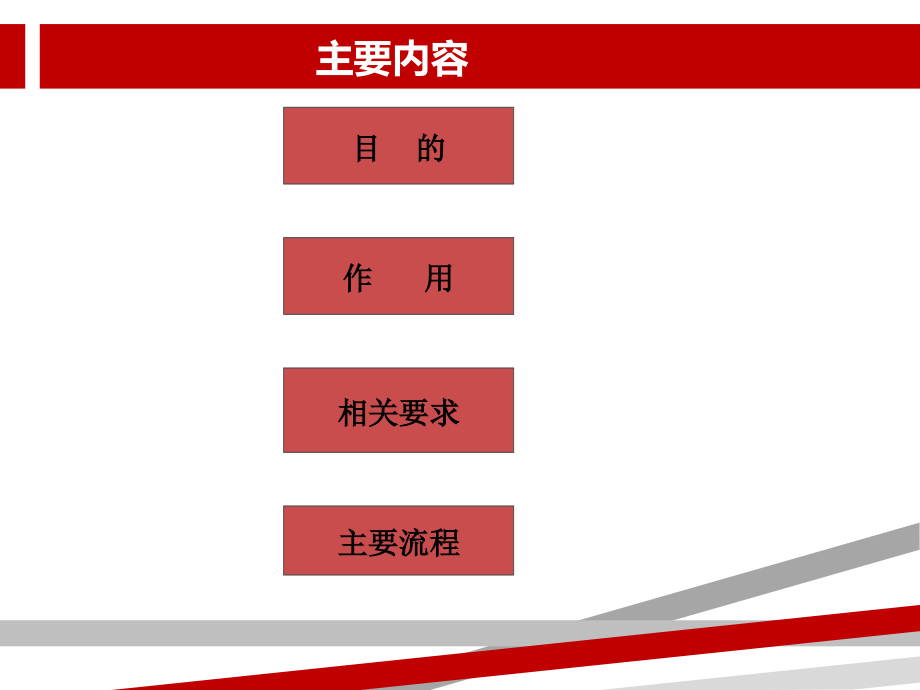

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版文本样式,第二级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,单击此处编辑母版标题样式,*,*,膝关节的X线拍摄步骤,放射科,刁振秀,主要内容,作 用,主要流程,相关要求,目 的,目的,清晰的获得受检者的影像资料,作用,提供给临床医生准确的影像资料,便于临床医生制定出合适的治疗方案,便于病人恢复健康,相关要求,对拍摄部位曝光条件的把握,对拍摄影像区域的把握,对投照部位中心点的确定,主要流程,1.接过病人申请单，查看病,人所要做的检查，核对病人,信息。,看好医嘱，查看检查,部位以及拍摄所需条,件,2.将病人领进检查室，让其摘掉影响拍摄图像的饰物，如钥匙，项链等，跟患者说明拍摄流程以取得患者配合。,NO,3.将IP板拿进检查室，将黑色的一面放于检查床上。,4.调整球管方向，将球管指示灯调到所需位置。,5.打开球管指示灯，查看IP板所放位置。,3.让病人坐到检查床上，,用铅片将IP板一半遮挡，,先拍膝关节正位。,铅片,4.被检查者坐于检查,床上，被检测膝关节,伸直放于未被遮挡的,IP板上，膝部正中矢,状面与IP板垂直，中,心线为髌骨下缘。,5.摆好患者体位后告诉患者不能移动，关好门准备膝关节正位的曝光。,6.走进控制台，核对所调条件然后按下曝光按钮，曝光。,7.曝光结束后进入检查室准备膝关节侧位的拍摄。,8.让受检者朝内侧侧翻身体，将铅片挡住刚才所用的一半。,9.让受检者腿稍微打弯，以便,寻找髌骨下缘作为中心点，,经髌骨下缘垂直摄入IP板。,中心点,10.摆好位置以后，让受检者保持这个姿势不动，走出检查室，关好门走进控制台，将侧位条件稍微加大准备进行第二次曝光。,11.曝光结束后，走进检查室，让患者起身，告诉患者门外等候检查结果。,图像后处理,12.待受检者走出检查室后，将IP板拿出检查室，走进工作站，输入病人信息，包括姓名，性别，年龄，编号以及拍摄部位。,13.信息输入完毕检查无误后，将读片机的第一个按钮按上，按钮显示黄色时说明已经准备就绪。,14.将带有凹点的一方朝下，将IP板推进扫描主机进行读片。,15.影像读出以后，将图片进行翻转处理，随后将碳化程度和亮度调到骨小梁可以看清的状态下，标好拍摄方向，即左右。,16.图像调好以后保存发送到另一台计算机上诊断医师进行报告的处理,。,17.发送完毕以后打开图片编辑器，将图像打印出来。,18.等待报告医师报告完毕以,后，核对报告单跟X片，,确认无误后报告单跟片子,一并装入袋子。,19.将袋子递交于门外等候的受检者，叮嘱受检者交给临床大夫查看，以便制定出合适的治疗方案。,谢谢,
