硬件拆卸与直通网线的制作.ppt

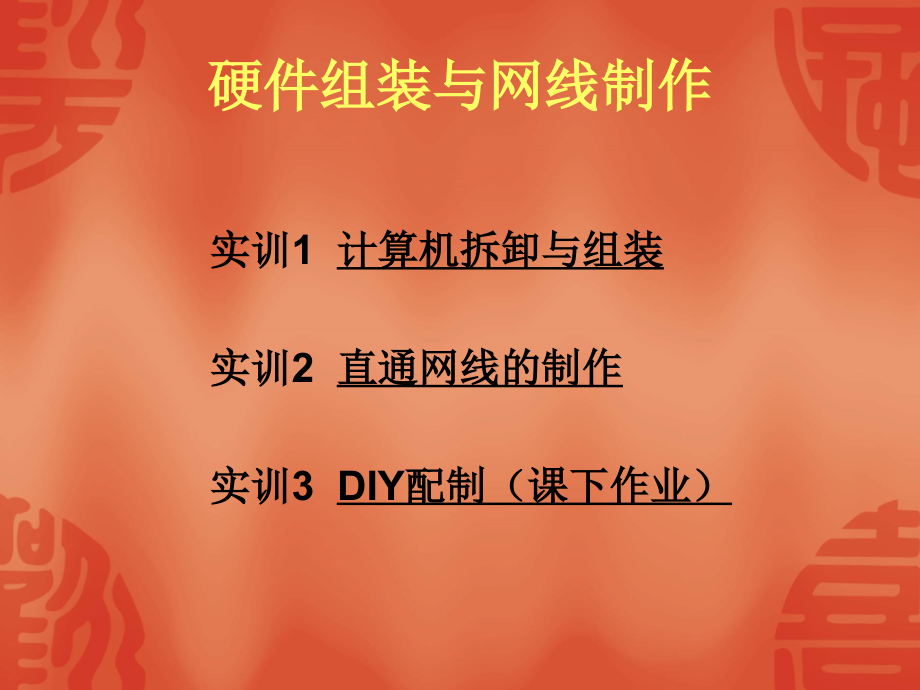

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,硬件组装与网线制作,天津市信息工程学校,边玉华,硬件组装与网线制作,实训,1,计算机拆卸与组装,实训,2,直通网线的制作,实训,3,DIY,配制（课下作业）,实训,1,计算机的拆卸与组装,【,实训目的,】,1.,通过本次实训，使学生能了解计算机系统的软件、硬件组成。,2.,本次实训主要是培养学生的动手能力。让学生能够熟练的将一台计算机主机拆卸开，然后再重新组装，加深学生对计算机硬件系统各个组成部件的识别能力。,【,实训前的准备,】,1.,一台完整的计算机主机，应配备有,CPU,、主板及相应的板卡等。,2.,指导教师对计算机的硬件组成部件进行归类，如,CPU,、板卡等。,下一页,返回,【,实训内容及步骤,】,1.,整机的认识。认识一台已经组装好的多媒体计算机，重点了解其配置和连接方式。,上一页,下一页,返回,机箱,主机箱内部主要部件,主板,电源,CPU,内存,硬盘,DVD,刻录机,显卡,声卡,拆卸与安装,电源,为主机内各部件提供有效电源,电源插头,返回,主板在整个计算机主机中就好比人的“神经中枢”，起着协调工作的作用，任何一个配件要发挥自己的作用都必须依赖主板,南桥芯片的主要作用是控制,USB,，,LAN,，,ATA,，,SATA,等接口的通信。,北桥芯片的主要作用是控制内存，显卡，,PCI,设备与,CPU,之间的数据传输。,主板的认识,主板的认识,主板上的外设接口,返回,CPU,被称为主机的“大脑”,CPU,风扇的主要作用是降低,CPU,温度，在风扇下面有一个金属块，叫做散热片，可以增加散热面积，使风扇能迅速将热量散开,返回,CPU,读写硬盘数据需要通过内存来完成，内存是,CPU,与硬盘之间的桥梁,内存,返回,硬盘是采用磁记录的方式记录（存储）数据和读取（读出）数据的设备,返回,刻录光驱可以读取光盘数据，也可以将计算机中的数据刻录到光盘中,返回,显卡，也叫“显示卡”，顾名思义，其主要作用是“显示”，显示器通过显卡与计算机连接,返回,声卡的主要作用是处理计算机音频信号，并将处理的信号传输到音箱中，现在主板一般都集成声卡,返回,【,硬件拆卸与安装注意事项,】,1.,学生在实训前要清点实物，做到有序合理地放置。,2.,操作前要进行人体放电。,3.,要按上述实训内容及步骤有序地进行或按实训教师的要求进行操作。,4.,要轻拿轻放，未经指导教师批准，勿随便拆卸任何插卡部件。,5.,勿带电插拔,CPU,、插卡等部件，以免损坏这些部件。,硬件的拆卸与安装,CPU,的拆卸与安装,提问,1,，观察,视频,，如何把散热片和散热风扇与,CPU,分开？,2,，将拉杆拉起到多少度？,3,，,CPU,上的文字标识是什么意思,4,，如何正确的安装,CPU,（谁和谁相对应）,1,，如何把散热片和散热风扇与,CPU,分开？,老款扣件式散热器两边的形状是不同的一头是简单的镂空小环，另一头是带有扶手的镂空小钩。下按带扶手的一侧，使其脱离,CPU,插座上的凸块，调整位置使另一端的小环也脱离凸块。捏住散热片，稍微用力上提即可卸除。,2,，将拉杆拉起到多少度？,90,度,3,，,CPU,上的文字标识是什么意思,4,，如何正确的安装,CPU,（谁和谁相对应）,型号，主频，二级缓存，产地,确定,CPU,针脚的缺角方向，然后将,CPU,针脚对准插座上针孔的位置,内存的拆卸与安装,提问：通过观察,视频,1,，如何拆卸内存？,2,，如何安装内存？,1,，如何拔出内存？,将内存插槽两端的白色塑料卡子向两边扳开，待内存自动跳出后，捏住内存条上内存颗粒的位置小心拔出。,2,，如何安装内存？,将内存插槽两端的白色塑料卡子向两边扳开，内存插槽中一般有一个或两个不对称的凸起定位点，恰好与内存条金手指上的缺口对应，可防止内存条插反。根据内存金手指部分的缺口与两边金手指的长短判断正反方向，将内存上的凹槽对准内存插槽上凸起的定位点，沿着两旁沟槽，放入插槽中，然后用双手拇指按住内存条两边均匀用力垂直下压，待完全插入后，内存插槽两端的塑料卡子会自动弹起，卡进内存条两旁的凹槽中，确保内存稳固。,硬盘的拆卸与安装,提问，通过观察,视频,1,，如何把数据线正确的拔下来？,2,，如何对硬盘进行主从设置？,3,，如何用数据线正确的连接硬盘？,1,，如何把数据线正确的拔下来？,食指放下，拇指放上，左右晃动，即可,2,，如何对硬盘进行主从设置？,数据线的一端插在,IDE,接口上，另一端插在主硬盘上，居中的接口连接的为从硬盘,3,，如何用数据线正确的连接硬盘？,数据线红边冲里即可,光驱和软驱的安装方法同硬盘的连接方法,显卡的拆卸与安装,提问通过观察,视频,，,1,，如何正确的拆卸显卡？,2,，如何正确的安装显卡？,1,，如何正确的拆卸显卡？,2,，如何正确的安装显卡？,拧下显卡尾侧固定螺丝，避开显卡上的电容、风扇、散热片等易松动元器件捏住卡面拔出扩展卡。拔除过程中需前后均匀用力，切勿将卡从一头拔出。,正确对位，垂直按下即可，拧好螺丝,声卡的拆卸与安装,通过观察,视频,1,，如何正确的拆卸声卡？,2,，如何正确的安装声卡？,答案同显卡的拆卸与安装,能力目标,知识目标,1,学会使用网钳制作直通双绞线,2,学会使用测线仪测试网线制作的正确与否,计算机网络,网线制作工具,网络传输介质,实训,2,直通网线制作,重点,难点,制作直通双绞线的方法和技巧,制作双绞线时的一些操作要领,比较双绞线表面区别,传阅、比较两根已制作好的双绞线的区别,提问：通过大家的观察，两根网线有什么相同和不同的地方？,归纳总结,比较两根双绞线的不同用途,将其中一根双绞线的两头分别插在机器的网卡上和房间外网插口上，尝试打开某一网站的页面，比较两根网线的不同效果。,提问：通过老师两根网线的操作，大家总结一下其中一根网线的用途。,简要介绍另一根网线的用途。,介绍各种工具及原料的名称,介绍各种工具的名称,演示各种工具的用法,介绍各种工具的使用方法,请同学们带着如下的问题看老师的演示,如何使用网钳将双绞线表皮去掉？,如何使用网钳将双绞线的多余部分去掉？,如何使用测线仪测试网线？,网线的通与不通，如何用测线仪鉴别？,学习直通双绞线的具体制作方法,直通双绞线两端的排布情况如下：,一端：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕,另一端：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕,制作直通双绞线的要领,老师具体演示制作,注意事项：,去皮操作,剪线操作,插孔操作,压线操作,训练：学生制作直通双绞线,具体制作直通双绞线,提问：简要概述制作直通双绞线的注意事项。,归纳总结,演示制作交叉双绞线,一端：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕,另一端：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕,实训,3 DIY,配置,上一页,下一页,返回,自己配制一台电脑，填写下表,
