第08讲CD唱机的系统电路.ppt

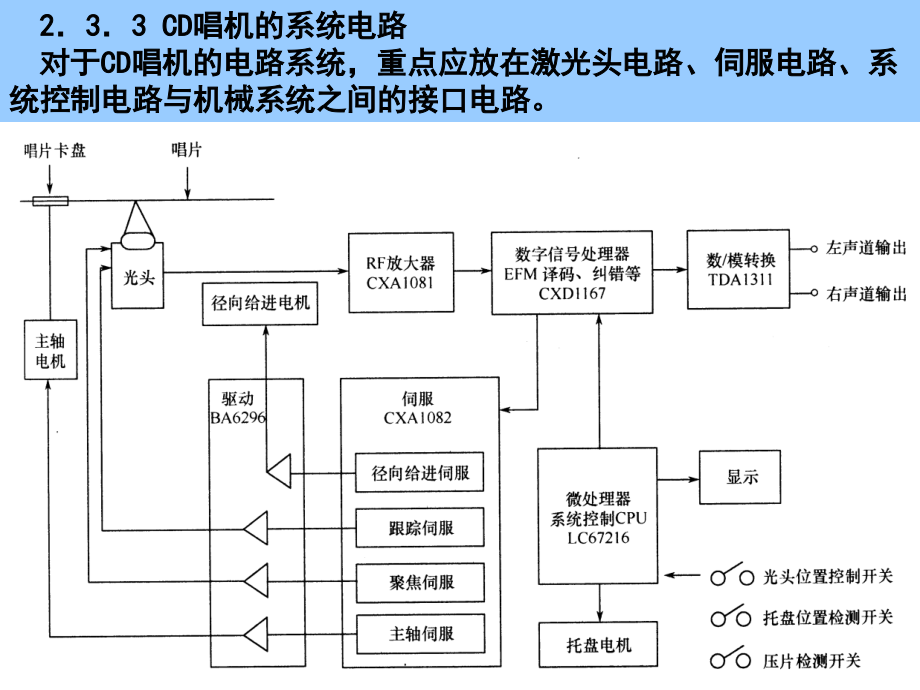

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,233,CD,唱机的系统电路,对于,CD,唱机的电路系统，重点应放在激光头电路、伺服电路、系统控制电路与机械系统之间的接口电路。,1激光头电路,激光头主要的作用是读取,CD,唱片信号并产生供聚焦伺服使用的聚焦误差信号和供循伺服使用的跟踪误差信号。,激光头从结构上来说可分为两种，一种是以索尼为代表的大部分日本和国产机型中使用的三光束激光头，所谓三光束是将激光二极管发出的一条光束在光头内分为一条主光束和两条辅助光束。,另一种是以飞利浦机型为代表的单光束激光头。,两种激光头主要是在产生跟踪误差信号的方式上有所不同。对于激光头，应主要掌握以下几点内容。,物镜的动作,打开,CD，,所看到激光头上的镜片就是光头物镜。物镜在光头中聚焦线圈的作用下，可以上下运动，将激光束聚焦在激光唱片上；在跟踪线圈的作用下，可以沿径向运动，对唱片上的轨迹进行跟踪,激光二极管自动功率控制电路(简称,APC),激光头的主要输入信号,激光头的主要输入信号包括：激光头工作电源；激光二极管接通控制信号，信号由系统控制发出；跟踪线圈的驱动信号和聚焦线圈的驱动信号。,激光头输出信号,从唱片上读出的,CD,信号，一般称为,RF,信号或,HF,信号:,RF=A+B+C+D,聚焦误差信号:,FE=(A+C)-(B+D)；,跟踪误差信号:,TE=EF。,2伺服系统,聚焦伺服,聚焦伺服的作用是通过激光头中的聚焦线圈控制物镜做上下运动，使光头发出的激光束始终准确地聚焦在,CD,唱片上,聚焦搜索 在放入唱片刚开机时,聚焦伺服的过程,聚焦误差信号 聚焦误差信号，简写为,FE，,由光头输出，在三光束光头中,FE=(A+C)-(B+D),CD,聚焦伺服电路与信号分析,聚,焦,系,统,结,构,循迹伺服,循迹伺服(也称跟踪伺服)，循迹伺服系统的作用是通过控制物镜的径向移动，从而使激光束准确跟踪扫描音轨。,循迹伺服系统主要由循迹误差检测、预放、相位补偿、驱动放大电路以及循迹线圈等组成。,循迹伺服用的误差信号,TE,由光头输出取得，,在三光束激光头中,TE=E-F。,循迹伺服也工作在模拟方式，直接将跟踪误差信号放大补偿后循迹伺服电路驱动跟踪线圈。,激光头径向进给伺服,进给伺服与循迹伺服的区别,径向进给伺服是通过径向电机控制整个激光头在唱片有效工作区内做径向移动，属于跟踪粗伺服。而循迹伺服是通过光头内的跟踪线圈控制物镜在激光头这个小范围内做径向移动跟踪唱片轨迹，属于跟踪细伺服。,进给伺服的组成与工作过程,主轴伺服,激光头在,CD,上以(1.21.4),ms,的恒定线速度(,CIV),扫描音轨。,角速度 一般由500,rmin,减慢至200,rmin。,主轴伺服过程,射频放大器输出的,EFM,信号，经帧同步检出电路，取出帧同步信号，此信号与晶振产生的标准7.35,kHz,信号同时送到相位比较器，进行频率、相位比较，比较结果经伺服控制电路后产生主轴误差信号，经驱动放大后，控制主轴电机旋转速号与标准7.35,kHz,信号频率差或相位差为零。从而实现主轴伺服。,3,EFM,解调与数字信号处理,EFM,解调与数字信号处理电路集中在一块集成电路中,4控制系统,系统控制电路控制与协调各部分电路的工作，控制显示板的显示，控制机械系统的工作，通过机械状态开关监测机械系统的状态，控制唱片托盘电机的工作,234,CD,唱机的初始工作过程,1接通电源(假设机内没有,CD,唱片),2装片,3,CD,唱片的检测和聚焦搜索,(1),CD,唱片的检测,(2)聚焦搜索动作,4 循迹伺服动作,5 主轴,CLV,伺服和目录读取,
