锅炉联锁控制说明课件.ppt

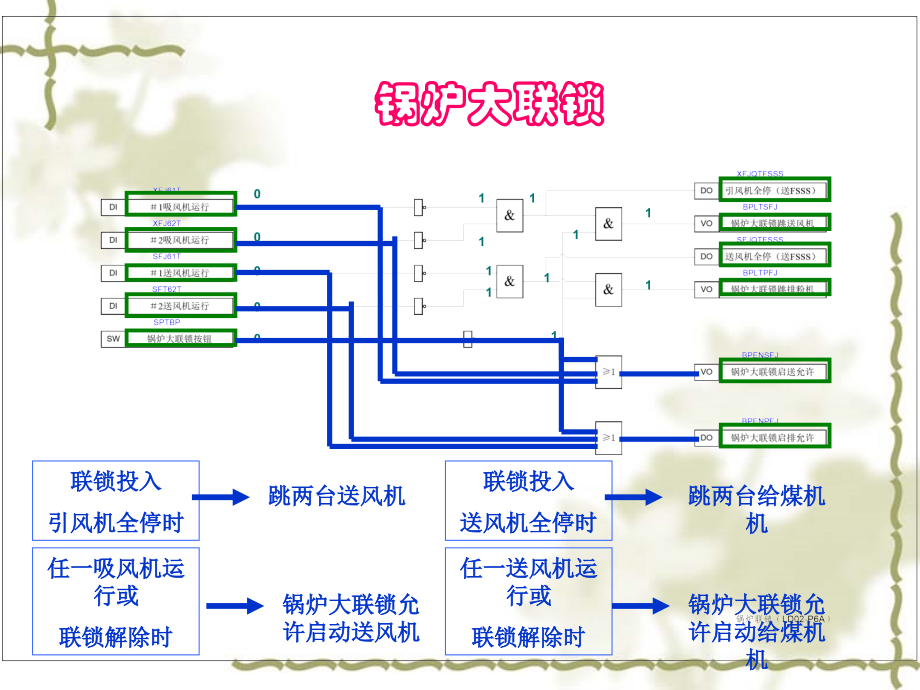

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,xx,热电厂锅炉联锁控制说明,联锁投入,引风机全停时,跳两台送风机,0,0,0,1,1,1,1,1,1,联锁投入,送风机全停时,跳两台给煤机机,任一吸风机运行或,联锁解除时,锅炉大联锁允许启动送风机,任一送风机运行或,联锁解除时,锅炉大联锁允许启动给煤机机,0,0,1,1,1,1,锅炉大联锁,1#引风机跳闸且2#引风机运行时，关#1引风机入口挡板（联锁投入）。,#2引风机跳闸且#1引风机运行时，关#2引风机入口挡板（联锁投入）。,#1、#2引风机均跳闸时，#1、#2引风机入口挡板联开3秒（联锁投入）。,以上各项联锁动作时入口挡板无法操作，除非解除联锁或联开（关）超过3秒。,引风挡板联锁,送风机挡板联锁,#1,送风机跳闸且,#2,送风机运行时，关,#1,送风机入口挡板（联锁投入）。,#2,送风机跳闸且,#1,送风机运行时，关,#1,送风机入口挡板（联锁投入）。,#1,、,#2,送风机均跳闸时，,#1,、,#2,送风机入口挡板联开,3,秒（联锁投入）。,以上各项联锁动作时入口挡板无法操作，除非解除联锁或联开（关）超过,3,秒。,制粉系统联锁,磨煤机出口温度高于,75,或给煤机停止，开磨煤机冷风门，关磨煤机热风门（联锁投入）。,联锁投入时，排粉机停止，跳磨煤机；,或,MFT,动作，跳磨煤机。,制粉系统联锁,联锁投入，磨煤机停止时，跳给煤机；,或,MFT,动作，跳给煤机。,排粉机运行或联锁未投入，,制粉联锁允许启磨煤机。,磨煤机运行或联锁未投入，,制粉联锁允许启给煤机。,1,、联锁投入时，当汽包水位大于,120mm,且,1,对空排汽关闭或,2,对空排汽未开且安全门未动作，或对空排汽、安全门打开后关闭,10S,以后，同时打开紧急放水一次门和紧急放水二次门。联锁投入时,紧急放水打开时禁止操作，,50,秒后可操作。,2,、当汽包水位低于,75mm,或对空排汽已开或任一安全门动作且联锁投入时，同时关闭紧急放水二次门和紧急放水一次门。,3,、紧急放水门联动后,40S,内禁止操作。,4,、安全门动作或天排打开，联关紧急放水二次门和紧急放水一次门。,汽包紧急放水门逻辑,汽包水位保护逻辑,联锁投入时，当汽包水位大于,280mm,且,1,对空排汽关闭或,2,对空排汽未开且安全门未动作，或对空排汽、安全门打开后关闭,10S,以后，即产生汽包危险高水位记录，延时,45,秒后输出汽包高水位,MFT,动作信号，汽包水位小于,270mm,复位汽包危险高水位计。,当汽包水位小于,-280mm,，即产生汽包危险低水位记录，延时,20,秒后输出汽包低水位,MFT,动作信号。,安全门联锁,有两个饱和安全门和两个过热安全门。,联锁投入时,当饱和（过热）压力高于定值（,DI,）,安全门打开，压力恢复至低值（,DI,）自动关闭安全门。,安全门打开时，手动优先；安全门关闭时，若联锁投入，需先解联锁，才允许手动关闭。,磨煤机联锁,分甲、乙两套系统。,联锁投入时，当润滑油压力低于,值（,DI,）时，联启相应的备用油泵。,当润滑油压力低于,值（,DI,）时，停止相应的磨煤机运行。,火检判断逻辑（每层火检设一个投切开关）,联锁开关投入时，任意三个上层粉火检无火时，延时,3,秒产生上层粉,3/4,无火信号，产生燃烧不稳报警,联锁开关投入时，任意三个中层粉火检无火时，延时,3,秒产生中层粉,3/4,无火信号，产生燃烧不稳报警,联锁开关投入时，任意三个下层粉火检无火时，延时,3,秒产生下层粉,3/4,无火信号，产生燃烧不稳报警,联锁开关投入时，任意三个油气层火检无火时，延时,3,秒产生油气层粉,3/4,无火信号，产生燃烧不稳报警,上层粉,3/4,无火信号、中层粉,3/4,无火信号、下层粉,3/4,无火信号、油气层粉,3/4,无火信号全部产生时，产生火检无火信号。,中层给粉机少于,1,台运行延时,2S,或者存在中层粉,3/4,无火信号，产生中层粉灭火信号。,下层给粉机少于,1,台运行延时,2S,或者存在上层粉,3/4,无火信号，产生下层粉灭火信号。,全炉膛灭火判断逻辑,任一煤粉层中任一台给粉机运行保持,5,秒后，产生有给粉机证实信号，所有给粉机停运保持,5,秒后，给粉机证实信号清零。,存在油层,3/4,无火信号，产生油层灭火信号。,存在气层,3/4,无火信号，产生气层灭火信号。,上层粉灭火信号、中层粉灭火信号、下层粉灭火信号、油、气层灭火信号同时存在且有给粉机证实信号存在，产生全炉膛灭火信号。,1,1,1,上层给粉机少于,1,台运行延时,2S,或者存在上层粉,3/4,无火信号，产生上层粉灭火信号。,全炉膛燃料丧失判断,任一角对应油角阀或气角阀全开且对应火检有火保持,30S,或者给粉机证实信号存在，即产生锅炉燃料投运记录，,MFT,动作,5S,后复位锅炉燃料投运记录。,所有角对应油角阀和气角阀全关或者对应火检无火且所有给粉机停止且存在锅炉燃料投运记录，延时,4S,产生全炉膛燃料丧失信号。,炉压高（低）判断,任意两个炉压高（低）压力开关闭合，产生炉压高（低）信号。,任意一个炉压高（低）压力开关闭合，延时,15,秒后，产生接点故障信号。,MFT逻辑,a、MFT动作条件：,b、任一条件存在，产生MFT条件存在信号,c、要有MFT动作条件首出判断并记录,d、MFT动作结果,e、点击CRT复位按钮可同时复位MFT动作变量及MFT继电器,燃气排空阀联锁,燃气总阀关闭联开燃气排空阀,燃气总阀打开，延时,30,秒联关燃气排空阀。,停炉后保护,联锁投入后：,锅炉汽包电接点水位达,200mm,时同时开启事故放水一次门和事故放水二次门，,当水位从,200mm,降到,150mm,时，同时关闭事故放水一次门和事故放水二次门。,联锁投入后：,锅炉集汽联箱压力大于,8.5MPa,时开启天空排汽一、二次门，,小于,8.0MPa,关闭天空排汽一、二次门。,谢谢观赏,总保护投入时任一条件产生即引起,MFT,动作,手动停炉,吸风机全停（保护投入）,送风机全停（保护投入）,全炉膛燃料丧失（保护投入）,炉膛压力高（保护投入）,炉膛压力低（保护投入）,全炉膛灭火（保护投入）,汽包水位高（保护投入）,汽包水位低（保护投入）,返 回,返 回,
