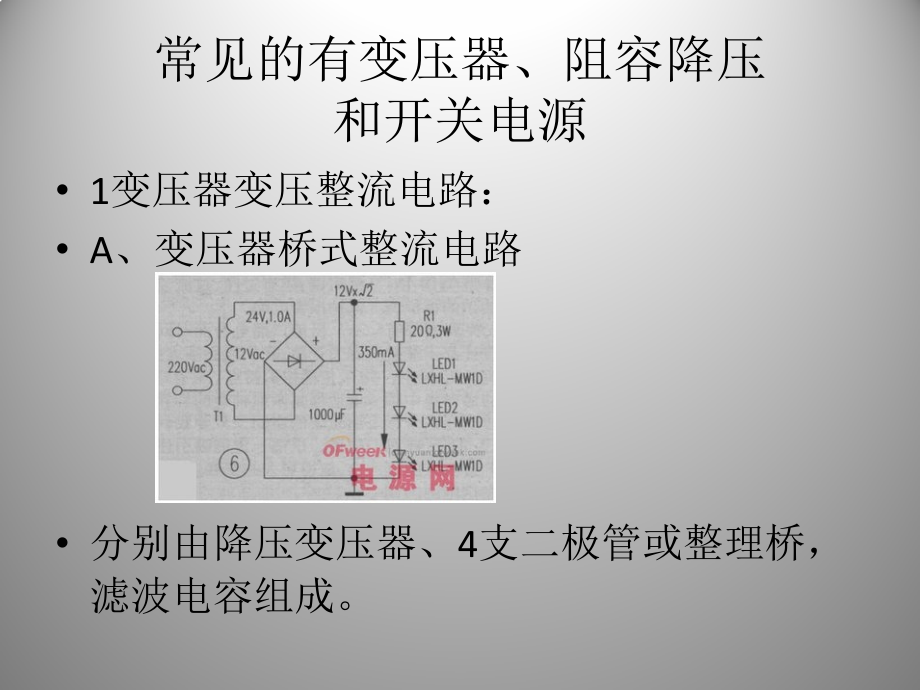

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2015-09-10,#,常见的降压整流电路,及稳压电路,常见的有变压器、阻容降压,和开关电源,1,变压器变压整流电路：,A,、变压器桥式整流电路,分别由降压变压器、,4,支二极管或整理桥，滤波电容组成。,常见的有变压器、阻容降压,和开关电源,1,变压器变压整流电路：,B,、变压器全波整流电路,分别由双抽头降压变压器、,2,支或双向整流块，滤波电容组成。,常见的有变压器、阻容降压,和开关电源,1,变压器变压整流电路：,C,、变压器半波整流电路,分别由降压变压器、一支二极管，滤波电容组成。,常见的有变压器、阻容降压,和开关电源,1,阻容降压电路：,1,、阻容降压电路,电路无变压器，电路简单，成本低，体积小，但容易发生触电危险及稳定性和负载能力差。,常见的有变压器、阻容降压,和开关电源,开关电源：,1,、开关电源,再外端有交流电源输入接口，直流稳压电源输出接口，输出有单电压和多种电压之分。,常见稳压电路,稳压电路：,1,、稳压管电阻稳压电路,注意事项,-,该稳压电路只适合小功率设备使用，限流电阻要求功率较大。,常见稳压电路,稳压电路：,1,、稳压管三极管稳压电路,注意事项,-,该稳压电路只适合小功率设备使用，要注意选择调整管功率。,常见稳压电路,稳压电路：,1,、稳压管三极管稳压电路,注意事项,-,该稳压电路只适合小功率设备使用，要注意选择调整管功率。,常见稳压电路,三极管稳压电路：,1,、稳压管复合调整管稳压电路,注意事项,-,该稳压电路适合中大功率设备使用。,常见稳压电路,集成稳压电路：,1,、稳压集成管稳压电路,注意事项,-,该稳压电路适合中功率设备使用，并且要注意选择集成稳压值。,常见稳压电路,集成稳压电路：,2,、稳压集成管稳压输出可调电路,注意事项,-,该稳压电路适合中功率电压需要改变的设备。,常见稳压电路,开关电源电路：,1,、开关电源电路,注意事项,-,须要注意输入电压和输出功率。,常见稳压电路,变压器：,1,、电器中的变压器分为高频和工频两种,注意事项,-,变压器的变比、功率，高频变压器要注意型号。,常见稳压电路,整流稳压：,1,、整流桥,注意事项,-,整流块最大工作电流，耐压值，三端整流要注意共阴或共阳极。,常见稳压电路,稳压块：,1,、三端稳压器,注意事项,-,要注意稳压器散热和功率。,常见稳压电路,稳压管和二极管：,1,、稳压管：要注意稳压电压、功率,2,、二极管：注意反向电压、工作电流、工作频率。,
