手工焊接培训.ppt

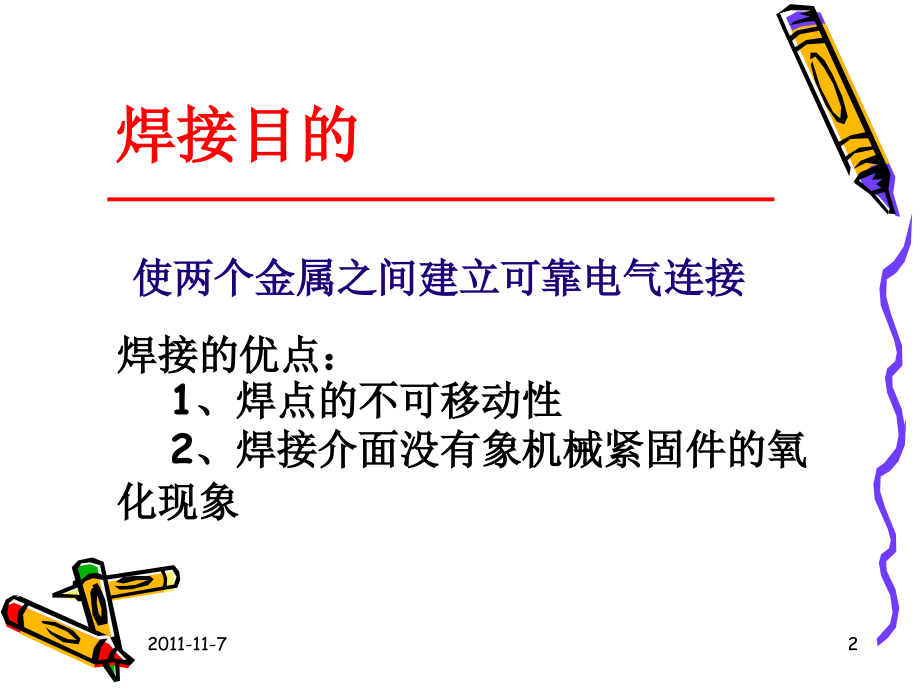

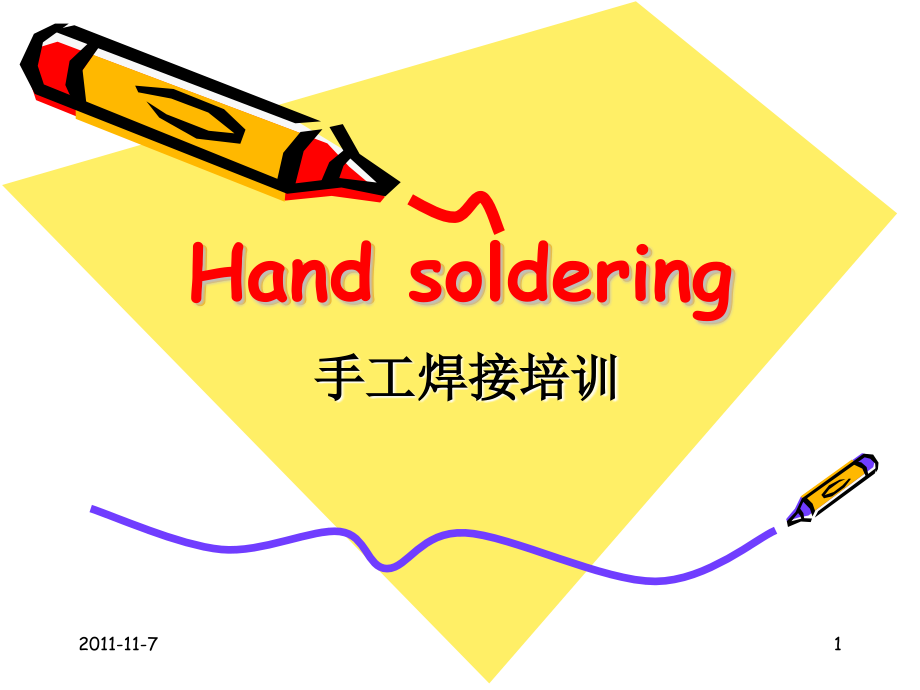

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2011-11-7,*,2011-11-7,1,Hand soldering,手工焊接培训,2011-11-7,2,焊接目的,使两个金属之间建立可靠电气连接,焊接的优点：,1,、焊点的不可移动性,2,、焊接介面没有象机械紧固件的氧化现象,2011-11-7,3,1,、直热式电烙铁,2,、调温式电烙铁,3,、吸锡电烙铁,4,、热风工作台,焊接工具,2011-11-7,4,电烙铁的使用,反握,正握,笔握,反握,正握,电烙铁的握法,电烙铁使用前的处理,烙铁头长度的调整,2011-11-7,5,1,、新烙铁使用前通电上锡,2,、旧烙铁使用前注意去除殘留的氧化物,3,、长时间不用，置于烙铁架上，断电，上锡。,4,、每天工作结束，上锡以防氧化。,电烙铁使用前的处理,2011-11-7,6,电烙铁通电后不热,烙铁头带电,烙铁头不,“,吃锡,”,烙铁头刃面不平,电烙铁的故障维护,2011-11-7,7,焊锡的组成,Sn63/Pb37,焊锡的熔点,183,C,焊锡的熔化,焊料,焊锡,2011-11-7,8,助焊剂的作用,助焊剂的种类,R;RMA;RA,阻焊剂的作用,助焊剂 阻焊剂,一个肮脏的表面不可能产生一个好的焊点！,2011-11-7,9,进食前先洗手。,不要用手去触碰烙铁头。,焊接的安全,没有人能比你自己更关心你的健康！,2011-11-7,10,步骤,1,：准备合适烙铁头,步骤,2,：烙铁头接触被焊件,步骤,3,：送上焊锡丝,步骤,4,：焊锡丝脱离焊点,步骤,5,：烙铁头脱离焊点,焊接操作的正确步骤,最高水平：高可靠的焊接时间不会超过秒,2011-11-7,11,焊结的顺序,电阻、电容、二极管、三极管、集成电路,焊结的要求,器件的拆焊,1,）烙铁加热被焊点，沿垂直方向拔出元件引线,2,）插装新元件前，必须清除焊盘插线孔中的焊锡,印刷板的手工焊接工艺,2011-11-7,12,桥接,焊料拉尖,堆焊,空洞,浮焊,假焊和虚焊,焊接缺陷,适量的焊接，准确掌握,焊接的温度和时间！,2011-11-7,13,焊点表面光泽,被焊部分轮廓清晰,理论上所有焊点表面应该被连续的焊锡层覆盖,实际中弯脚被焊锡覆盖面至少为,50%,以上,验收标准,
