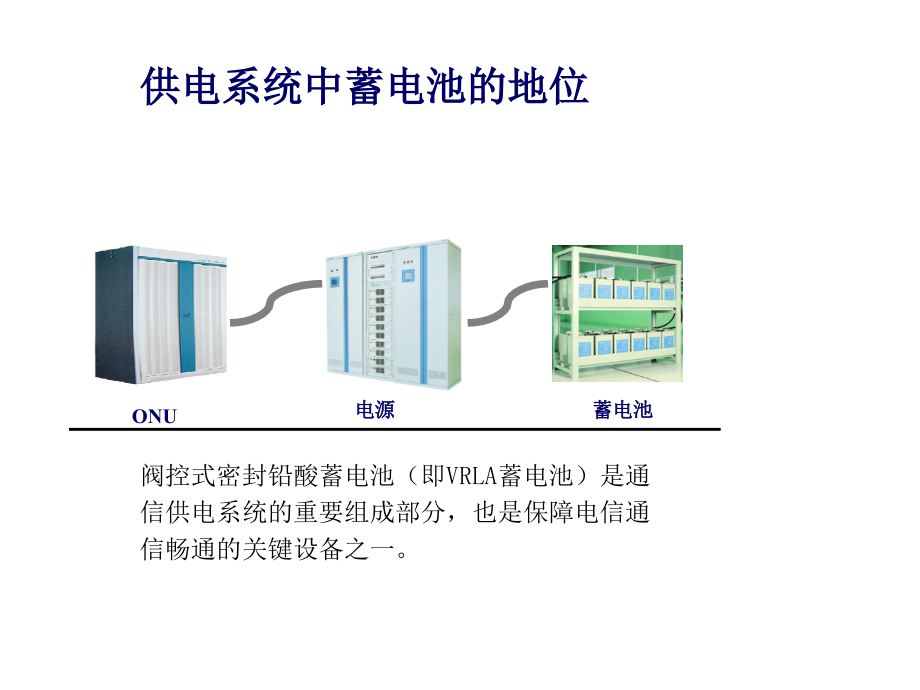

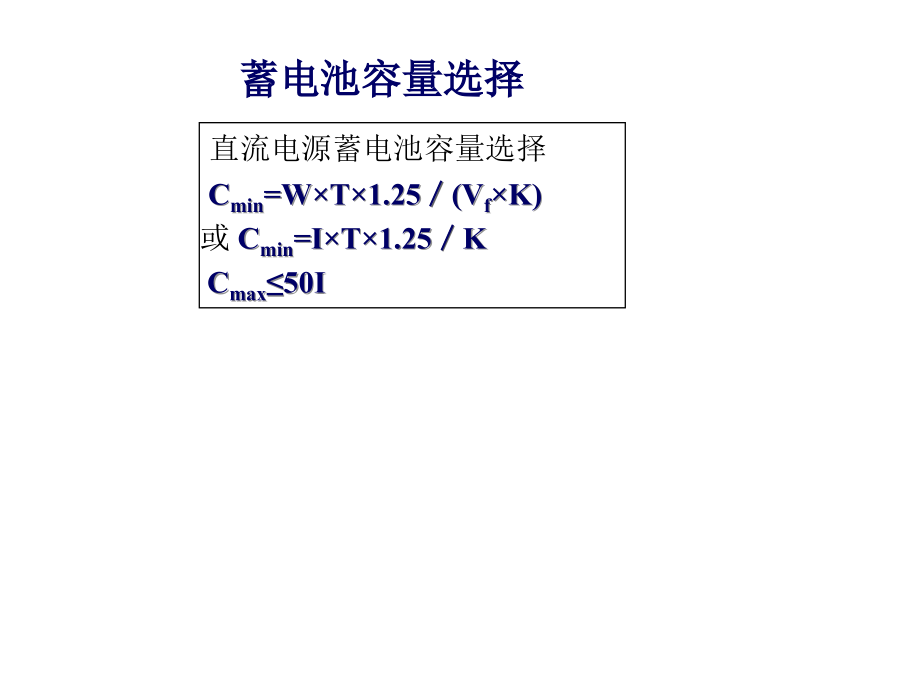

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,供电系统中蓄电池的地位,ONU,电源,蓄电池,阀控式密封铅酸蓄电池（即,VRLA,蓄电池）是通信供电系统的重要组成部分，也是保障电信通信畅通的关键设备之一。,直流电源蓄电池容量选择,C,min,=WT1.25,(,V,f,K),或,C,min,=IT1.25,K,C,max,50I,蓄电池容量选择,蓄电池规格选择,非重点局站的电池组：容量一分为二是主流选择,蓄电池安装流程,电池架柜安装,测量单个电池开路电压及电池组总电压,电池组与电源连接,到货点验,检查电池型号、规格、数量、包装、附件、外观等,安装准备,安装工具准备 开箱检查电池外观,电池间连接,防护措施,固定到地面,避免短路 保持电池,10,mm,左右间距,端子、连接片加绝缘保护盖 接线部位涂防锈剂,电池加盖防尘罩,以防电池接反或制造过程的反极,加载上电对电池进行充电,蓄电池安装注意事项,蓄电池使用环境,并联使用：推荐为,3,组以内；,多层安装：层间温度差控制在,3,以内；,散热条件：电池间距保持,5,mm,10mm,之间；,换气通风条件：保证室内氢气浓度小于,0.8%,；,关于电池混用：新旧不同、厂家不同的产品不允许混合使用；,浮充使用条件：限流,0.25,C,10,，,电压为,2.23,V/,单格；,最佳环境温度：,20,25,蓄电池使用条件,温度与寿命关系,0,10,20,30,40,50,60,70,80,90,100,20,25,30,35,40,45,50,55,60,温度,寿命百分比,%,温度对蓄电池使用寿命的影响,低倍率放电,1,h,-,高倍率放电,1,h,温度（）,容量,C,10,放电容量与环境温度关系,（,1,）阀控式密封铅酸蓄电池（即,VRLA,蓄电池，以下简蓄电池）是通信供电系统的重要组成部分，也是保障电信通信畅通的关键设备之一。,（,2,）建立定期巡检制度，制订月、季度、年度检查、维护项目与任务。,（,3,）掌握日常维护、一般故障及严重故障处理方法，迅速准确地排除故障，保障系统稳定、可靠运行和优质供电。,（,4,）维护目标：当市电停电后，保证蓄电池能够向电信设备提供不间断供电，供电质量符合标准。,（,5,）通过定期的维护检查和测试，延长蓄电池使用时间，发挥其最大效能。,（,6,）建立蓄电池运行维护过程文档。,蓄电池维护总则,蓄电池维护关注点,1.,浮充电压一致性,指标要求,浮充运行,6,个月后同组电池之间端电压的最大差值应不大,100,mV/,单格,2,V,电池,90,mv,，,12V,电池,480,mv,关注点,安装前开路电压一致性，浮充电压的收敛趋势,蓄电池维护关注点,2.,浮充电流,关注点：,在,25,下，电池在充满电后的充电电流应在,1,C,10,以下。,若电流高出以上规定值,3-4,倍，可能电池存在短路单体；,.,若电流太小或实际上不存在，则可能是：,a,）,电流太小，不能在仪表测量精度范围内读出；,b,）,已经经过,48,小时以上充电，电池内可能存在开路；,c,）,电池已经严重放电，电解液中硫酸几乎完全消耗；,d,）,搁置时间太长，未经补充电，极板上的硫酸盐不能恢复成活性物质。,维护项目分类故障处理,1.,日常维护,灰尘清扫；,端子除锈、涂防锈膏；,连接条更换；,紧固松动的螺栓；,充电总电压微调；,蓄电池的清扫应采取避免产生静电的措施；,用湿布清扫蓄电池；,禁止使用香蕉水、汽油、酒精等有机溶剂接触蓄电池；,维护项目分类故障处理,2.,一般性故障处理,电压均衡性偏离正常范围,强制均充后观察,浮充电流异常,检查电池单体电压是否异常、电池是否发热,核对性放电判断容量不足,均充后再做,10,小时率或,3,小,时率容量,安全阀有少量液体渗出（非电池内部往外漏液）,擦拭后再观察，排除残余电解液吸水可能,维护项目分类故障处理,3.,严重故障更换电池,电池鼓胀；,极柱漏液；,电池内部短路或开路；,电池容量小于额定容量的,80%,；,壳体材料老化、端子腐蚀穿透。,1,、更换判据：,如果蓄电池电压在放出其额定容量,80,（对照,相应放电率的容量如,C10,、,C3,等参数）之前已低于,1.8,V/,单格,（,1,小时率放电为,1.75,V/,单格），则应考虑加以更换。,2,、更换时间：,蓄电池属于消耗品，有一定的寿命周期。综合,考虑使用条件、环境温度等因素的影响，在到达蓄电池设计,使用寿命之前，用新电池予以更换。,定期检查维护项目,-,每月,充电系数,确定原则：,电网停电频率,平均停电持续时间,频率高（,34,次,/,月），持续时间长（接近或大于电池放电小时数），,充电系数选择大一些，如：,0,.150.2（不能超过部标极限值0.25),电网较好的局站，一般选择0.10.15,电池备用方式,无备份,一组电池可以满足放电小时数,1+1,备份,任何一组电池都可以满足放电小时数,一般为了选型方便和运行安全，将单组电池容量分成两组，,每组电池可以满足一半的放电小时数,整流器备用方式,整流器的备用方式一般采用,N+1,备份,局部地区也采用电池充电容量备份，即电池充电只在较短时间内发生，多数情况下为电池充电设计的整流器容量处于备用状态。,N=I,z/,单个整流器的容量,扩容考虑,近期负荷小，终期负荷大，为减小投资，按近期负荷,容量计算,计算公式：,I,Z,=I+KQ,I,Z,总系统设计容量（,A,）,I,近期或终期负荷电流（,A,）,K,电池备用系数（无备份为,1,，,1+1,备份为,2,）,充电系数（,0.10.2),Q10,小时放电率电池容量（,Ah）,感谢大家！,
