射频器件与天馈基础知识.ppt

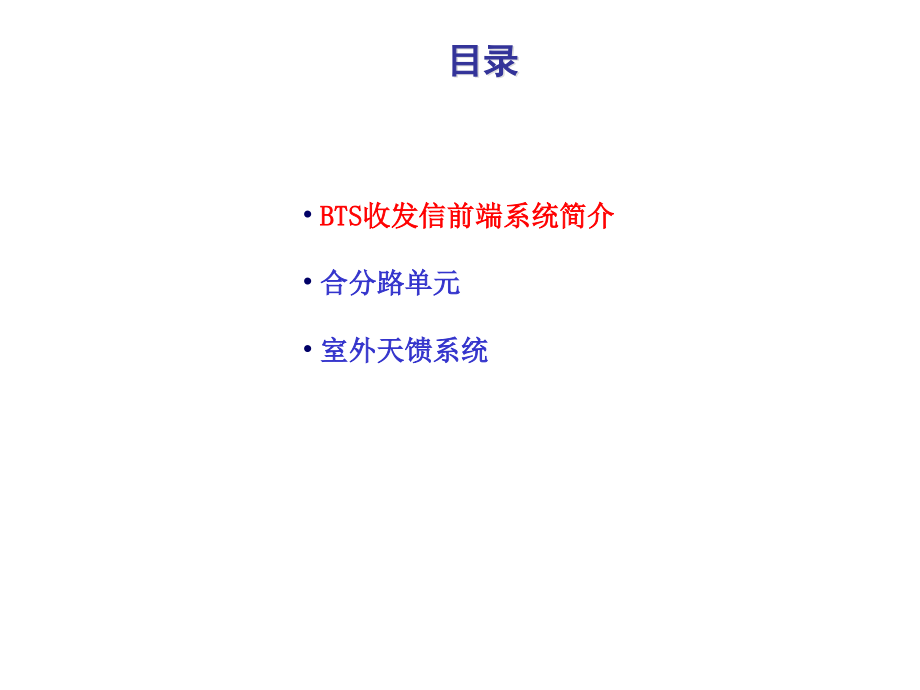

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,目录,BTS,收发信前端系统简介,合分路单元,室外天馈系统,BTS,收发信前端系统简介,收发信前端系统包括基站合分路单元和室外天馈系统（包括塔顶放大器）两部分。,合分路单元：包括,CDU,模块、,SCU,模块、,EDU,模块。,室外天馈系统：包括跳线、避雷器、馈线、塔放和天线等。,目录,BTS,收发信前端系统简介,合分路单元,CDU,SCU,EDU,室外天馈系统,合分路单元,作用,可以使多个发射信号和多个接收信号共用一个天线，减少天馈数量,完成收发信双工、发射信号合路、滤波,完成接收信号的滤波、低噪声放大和分路,提供塔放的馈电电路功能：,包括,CDU,、,SCU,、,EDU,三种模块。,CDU（Combining Distribution Unit）,SCU,（Simple Combining Unit）,EDU（Enhance Duplexer Unit）,各种合分路单元损耗对比,双,CDU(,经过合路器),双,CDU(,不经过合路器),SCU+CDU,EDU,SCU,CDU,发射合插损,典型值,(dB),价格比较,（每载频）,合路方式,二合一,1,级,3dB,电桥,四合一,2,级,3dB,电桥,四合一,2,级,3dB,电桥,不合路,双双工器方式,不合路,双,CDU,方式,合路,双,CDU,方式,4.5,6.8,8,1,1,4.5,中,低,低,中,高,中,目录,BTS,收发信前端系统简介,合分路单元,室外天馈系统,天线,塔放,馈线（馈管）,BTS,天馈系统,目录,BTS,收发信前端系统简介,合分路单元,室外天馈系统,天线,天线常识,天线主要技术指标,分布式天线系统,塔放,馈线（馈管）,天线常识,天线基本功能,辐射和接收无线电波：发射时，把高频电流转换为电磁波；接收时把电磁波转换为高频电流。,通信天线种类,按工作频段：超长波、长波、中波、短波、超短波、微波天线,按方向性：全向、定向天线,按结构特性：线天线、面天线,目录,BTS,收发信前端系统简介,合分路单元,室外天馈系统,天线,天线常识,天线主要技术指标,分布式天线系统,塔放,馈线（馈管）,天线主要技术指标,方向图,全向天线波瓣示意图,定向天线波瓣示意图,天线主要技术指标,增益,天线的主要指标之一，它是方向系数与效率的乘积，是天线辐射或接收电波大小的表现。以,dBd,、,dBi,表示。,一般在,13,18dBi,之间。,dBi,=dBd+2.15,天线主要技术指标,半功率波束宽度半功率角（,HPBW,）,相对于最大辐射方向功率下降一半（,3dB),的两点间波束宽度。,垂直面半功率波束，水平面半功率波束,通常我们所说的,65,度、,90,度、,120,度天线，即是指该天线的水平面半功率波束宽度为,65,度、,90,度、,120,度,前后比（,F/B,）,天线的后向,18030,以内的副瓣电平与最大波束之差，用正值表示,一般天线前后比可以达到,18,45dB,，,对于密集市区要积极采用前后比大的天线，如,40dB,。,天线主要技术指标,极化,天线辐射的电场矢量在空间的取向。双极化天线通常使用,45,度和,45,度正交双线极化，,垂直极化天线使用垂直极化方式,。以大地为基准面，电场矢量垂直于地面为垂直极化（,VP,），,平行于地面为水平极化（,HP,）,一根天线只有一个极化方向,，所谓双极化天线其实是,2,根天线放在一个防护罩里而已。,天线主要技术指标,端口隔离,多端口天线，如双极化天线、双频段双极化天线，收发共用时端口之间的隔离度应大于,30dB,功率容量,指平均功率容量，天线包括匹配、平衡、移相等其它耦合装置，承受功率有限。单载波功率为,20W,，,单端口功率容量大于,200W,零点填充,如果天线零深比主波束小,26dB,，,则可能需要采用零点填充技术,高增益天线尤其需要采取零点填充技术来有效改善近处覆盖,天线主要技术指标,上副瓣抑制,上副瓣电平小于,-18dB,无源交调,天线的无源互调指标达到,-150dBc,。,天线尺寸和重量,满足电气指标情况下，尺寸尽可能小，重量尽可能轻,天线主要技术指标,风载荷,天线在,36m/s,时正常工作，在,55m/s,时不被破坏,工作温度,-40,+65,湿度要求,要求在环境相对湿度,0,100%,范围内正常工作,三防能力,防潮、防盐雾、防霉菌,目录,BTS,收发信前端系统简介,合分路单元,室外天馈系统,天线,天线常识,天线主要技术指标,分布式天线系统,塔放,馈线（馈管）,分布式天线系统,同轴式分布式天线系统,光纤馈电,式分布式天线系统,应用于一些覆盖范围较大，传输距离较远的情况,泄漏电缆,用于狭长地带（如隧道，地铁）的无线覆盖，但设备成本和安装费用较高,分布式天线系统的应用,三种分布式天线系统各有利弊,目录,BTS,收发信前端系统简介,合分路单元,室外天馈系统,天线,天线常识,天线主要技术指标,分布式天线系统,塔放,馈线（馈管）,塔放,单工塔放 双工塔放 三工塔放,塔放安装注意事项,注意事项,安装,CDU,前将,CDU,塔放电源开关设置为“,ON,”,塔放电源开关置于,CDU,的后面板。,安装,CDU,前设置,CDU,塔放电流选择开关,塔放电流选择开关置于,CDU,的后面板。,后台,BSC,对,CDU,设置接收功率衰减因子（,PAD,）,CDU,接收功率衰减因子,塔放增益天馈损耗,单工塔放增益：,14dB,；,三工塔放增益：,12dB,尽量不要配置塔放（尤其是单工塔放）,可以使施工方便,可以使天馈系统防雷效果更好,塔放安装注意事项,KMW CDU,后面板开关设置注意事项,塔放安装注意事项,COM DEV,CDU,后面板开关设置注,意事项,馈线（馈管）,馈线选取,常用馈线类型：,1/2”,、,7/8”,、,5/4”,900MHz,，,馈线长度大于,80,米采用,5/4”,馈线，小于,80,米采用,7/8”,馈线,1800MHz,，,馈线长度大于,50,米采用,5/4”,馈线，小于,50,米采用,7/8”,馈线,馈线弯曲曲率不宜过大，外导体要求接地良好,
