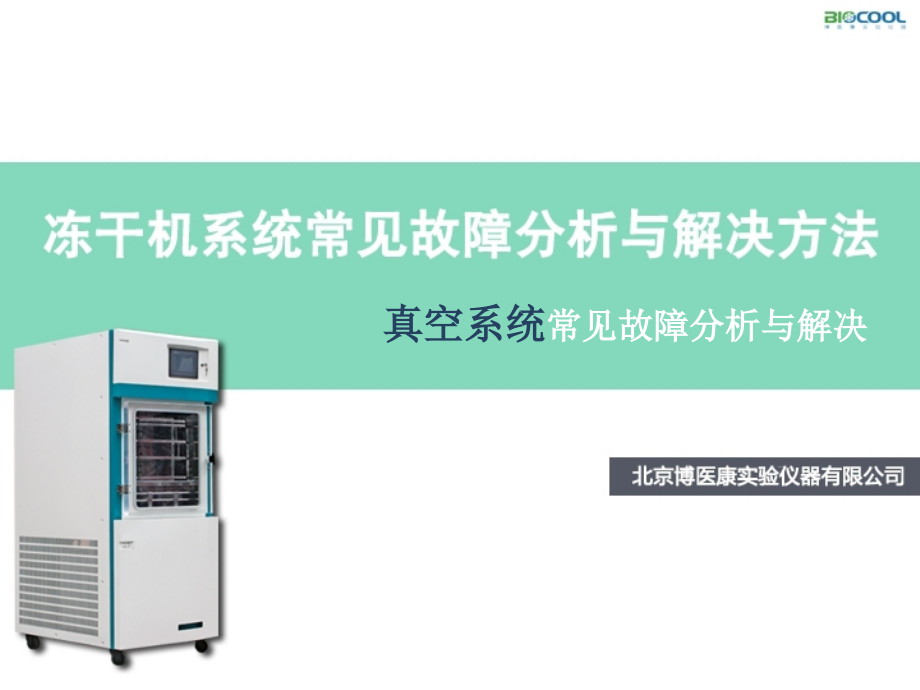

冻干机真空系统常见问题分析与解决.pptx

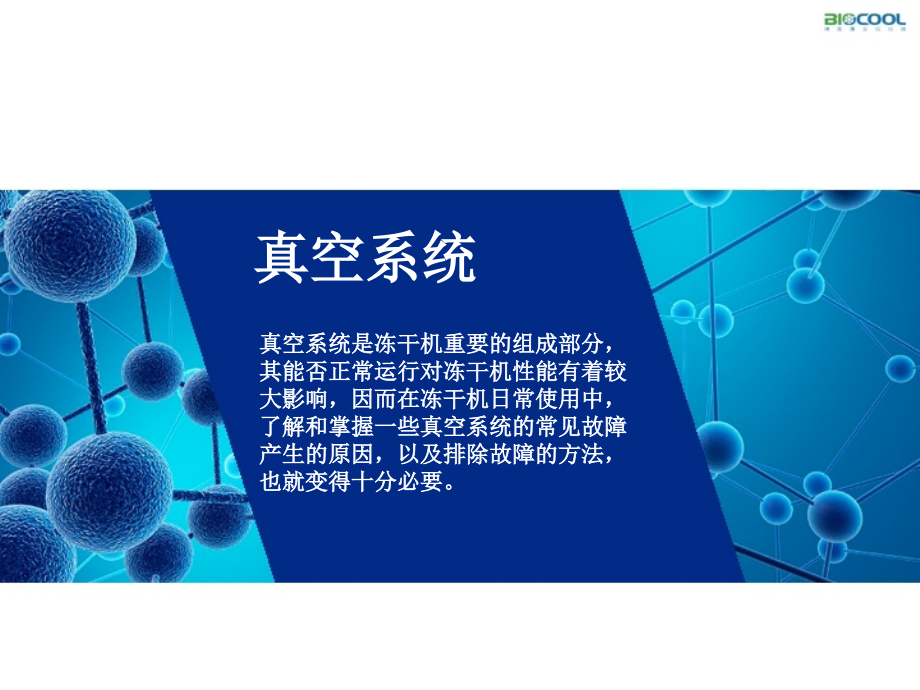

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2016/8/5,#,真空系统,常见故障分析与解决,真空系统,真空系统是冻干机重要的组成部分，其能否正常运行对冻干机性能有着较大影响，因而在冻干机日常使用中，了解和掌握一些真空系统的常见故障产生的原因，以及排除故障的方法，也就变得十分必要。,真空系统,主要,故障状态,01,真空度不高,02,03,漏油、喷油,电机超负荷,运转,泵,运转中有异常,杂音,噪声,、,旋转,困难,真空度不,高,原因分析,解决方法,泵温太高，可能是泵的阀片或内腔刮伤磨损，转子轴心产生位移造成单面磨损。,泵油有问题：,1,油位过低，密封不严。,2,油被污染呈乳黄色。,3,油位正常，油路不通，泵腔内没有保持适当的油量。,进气口过滤网被堵塞。,泵本身漏气：,密封圈、气镇阀垫圈损坏或未压紧，排气阀片损坏，造成密封不好。,修复后重新装配,拆下清洗,针对具体情况更换密封圈或阀片。,1,加油,2,应换油,3,检查油路及油阀的进油量,漏油、喷油,原因分析,解决方法,转轴、油窗、放油孔等部位的密封圈损坏或装配不正确。,进气口压强过高,排气盖下面的挡油网装反，引起喷油。,油量过多，产生喷油。,应更换密封圈或重新装配。,重新装配,放出一部分,设法减少进油量,电机超负荷运转，泵运转中有异常杂音、噪声，旋转,困难,原因分析,解决方法,泵温太高，可能是泵的阀片或内腔刮伤磨损，转子轴心产生位移造成单面,磨损,弹簧变形或断裂，使旋片受力不均匀而发出冲击,声,过滤网损坏，碎物落入泵内,修复后重新,装配,换油,应拆下清洗,更换,弹簧,泵腔轴和轴套配合过紧，造成润滑不良,泵腔内污染严重，零件锈蚀,重新装配并疏通油路,
