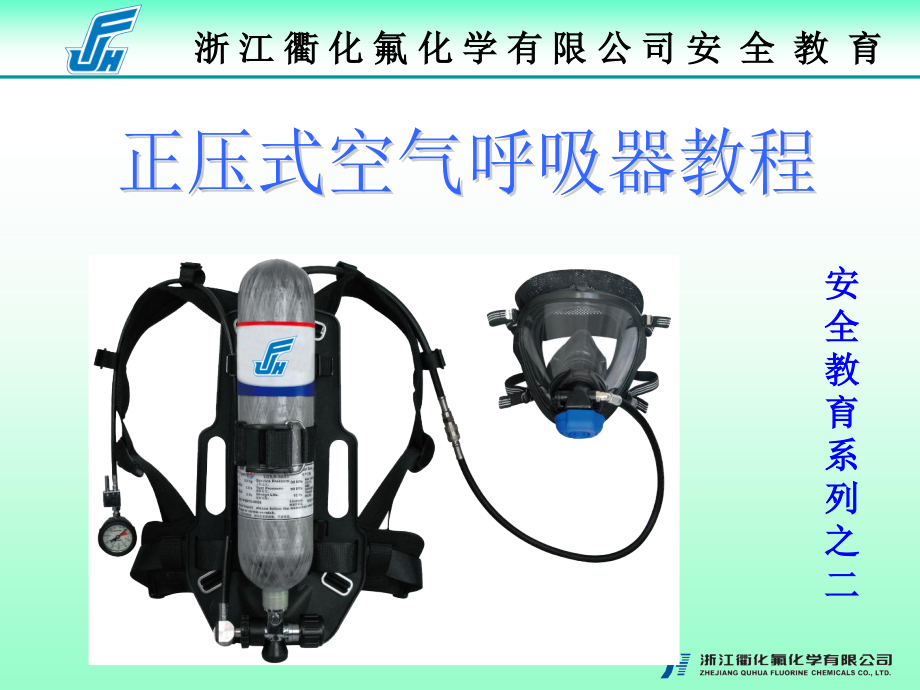

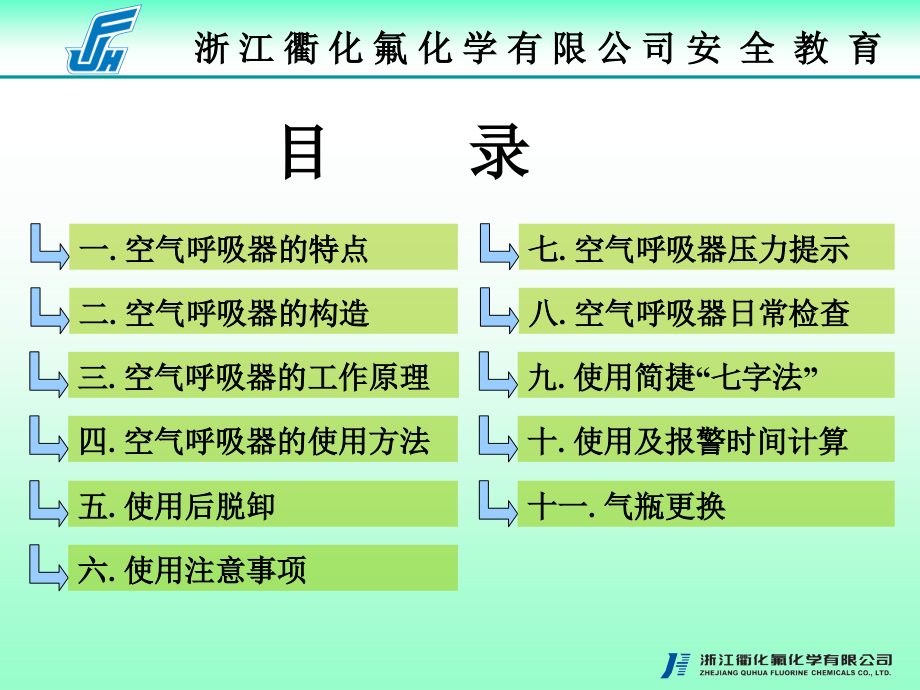

浙,江,衢,化,氟,化,学,有,限,公,司,安 全 教 育,正压式空气呼吸器教程,安,全,教,育,系,列,之,二,一,.,空气呼吸器的特点,七,.,空气呼吸器压力提示,二,.,空气呼吸器的构造,八,.,空气呼吸器日常检查,三,.,空气呼吸器的工作原理,九,.,使用简捷,“,七字法,”,四,.,空气呼吸器的使用方法,十,.,使用及报警时间计算,五,.,使用后脱卸,十一,.,气瓶更换,六,.,使用注意事项,目 录,一、空气呼吸器的特点,正压式空气呼吸器适用于消防、石油化工、冶金、船舶等行业的作业及抢险救灾人员，可防止吸入对人体有害的毒气、烟雾、悬浮于空气中的有害污染物或在缺氧环境中提供呼吸防护。,使用前必须经过培训。,否则容易导致伤害和死亡,!,一、空气呼吸器的特点,在什么情况下使用正压式空气呼吸器,缺氧环境,有毒有害的粉尘环境,火灾时的烟雾环境,有毒有害的气体环境,不明气体环境,一、空气呼吸器的特点,正压式空气呼吸器适用范围广，,结构简单，空气气源经济方便，,呼吸阻力小，空气新鲜，流量,充足，呼吸舒畅，佩戴舒适，,大多数人都能适应；操作使用,和维护保养简便；视野开阔，,不易发生事故，安全性好；面,罩内始终保持正压，毒气不易,进入面罩，使用更加安全。,优点,一、空气呼吸器的特点,依据,正压式消防空气呼吸器标准,GA124-2004,正压式空气呼吸器型号编制规则为：,一、空气呼吸器的特点,如左图的正压式空气,呼吸器的型号则为：,RHZKF6.8/30-2,二、空气呼吸器的构造,正压式空气呼吸器主要由,:,供气阀、全面罩、调节带、快速接头、肩带、气瓶固定带、高压管路、报警哨、压力表、腰带卡、腰带、减压器、气瓶和气阀、背板、中压管路等部件组成。,1,、供气阀组件：,供气阀必须与安装有呼吸阀的面罩密封连接，以保证面罩内的绝对压力，供气阀有倾斜、隔膜的平衡系统，对面罩内的压力变化起反作用，以调节面罩内的气体流量，保证面罩内压力高于周围环境压力。即自给正压式供气。特点：设计紧凑，呼吸阻力低，极好,的性能，可保证大流量的供气要求。重置按钮可保证使,用者关闭供气阀的输出气量，在测试过程中或任务完成,后取下面罩而不使气瓶内的气体泄出。供气阀进气端的,按钮是旁通阀的开关，按下为打开，再按则为关闭，正,常输出的流量为,120,升,/,分钟左右。旁通阀主要用于辅助,供气，如：排放掉系统内余气压，气刷除雾或第二种方,式的恒流供气（在供气阀出现不正常的供气故障时）。,二、空气呼吸器的构造,2,、减压器组件：,减压器的作用是将气瓶内高压气体减压为中压，保证供气阀的正常工作。在气瓶压力为,30-2MPa,时输出的中压值范围为,0.5-1.1MPa,。活塞上内置安全泄压阀，当中压值大于,1.1MPa,时可安全泄压，保证中压系统不会超压。,二、空气呼吸器的构造,3,、压力显示组件：,压力显示组件主要由压力表和报警气哨组成，压力表是用于指示气瓶内的气体压力，该压力表表盘有荧光，使用者在暗处也可观察表的压力指示。表面由聚碳酸酯材料制成，耐磨且抗冲击，压力表外还设有橡胶护套。当气瓶压力为,50.5MPa,时报警哨会发出,90,分贝以上的报警声响，警示使用者撤离险区。,二、空气呼吸器的构造,报警声响起，或压力表,显示,50.5MPa,时，抢险人,员必须及时撤离险区,!,4,、背架组件：,背架组件主要包括，背板、背带、腰带、气瓶固定带等，背板的结构形状符合人体功效学，即采用了适合人体背部和臀部的生理结构、特性、形状使呼吸器的重量主要分布于臀部，可使佩戴者活动灵活，减少疲劳；背板采用高强度复合材料制成，特点：强度高、耐冲撞、不易变形、并防静电和隔热；背带和腰带采用阻燃的聚酯织带制成，并配有高强度抗腐蚀的扣件；气瓶固定带有凸轮锁扣与插销封闭，以防意外打开。,二、空气呼吸器的构造,二、空气呼吸器的构造,5,、面罩组件：,面罩为双折边密封，面罩内设有与口鼻相贴合的小口鼻罩，可最大限度的减小面罩内的实际有害空间，口鼻罩上设有两个单向通气活门，气刷自动除雾，在面罩的下颚处设有呼气阀和发话传声器，面罩的眼窗目镜是由透明聚碳酸酯材料制成，清晰明亮，目镜上涂有防刮伤的保护层，抗冲击、耐磨损。面罩配有网状或胶质快速着装系带，可以全面调整，以适应不同尺寸的头型。,二、空气呼吸器的构造,6,、气瓶和瓶阀组件：气瓶是储存压缩空气的高压容器，最高工作压力为,30MPa,。纤维复合材料气瓶是在铝合金内胆外用碳纤维、玻璃纤维等高强度纤维和环氧树脂层复合而成。气瓶上设有气瓶阀，瓶阀开关手轮及防误关闭卡扣，瓶阀逆时针旋转为开启，反之则为关闭。,7,、高压及中压软管组件：与压力显示组件相连接的是高压软管，与供气阀相连接的是中压软管。,三、空气呼吸器的工作原理,空气呼气器采用气瓶自带压缩空,气为气源，呼吸气流的流通方式是自,给开放式。当使用者配上呼气器吸气,时，新鲜空气由气瓶，经气瓶阀、减,压器、中压导管、供气阀、面罩，被,吸入到人肺中，呼气时，呼出气体通,过面罩上的呼气阀排到外界环境大气,中，以此呼吸循环，直至工作结束。,在呼吸过程中，吸入的气体由供气阀,控制，供气阀的工作靠腔室内的倾斜,隔膜和偏弹簧实现系统的气压平衡，,供给阀输出的气体量始终大于或等人,被吸入的气体量，保证了面罩内的气,压始终不小于外界环境的大气压力。,四,.,正确使用空气呼吸器,1,、打开空气呼吸器保护箱，检查各部件是否完整、齐全，将供气阀装上面罩，中压管插入快速接头。,四,.,正确使用空气呼吸器,2,、打开气瓶瓶阀，观察压力表，压力必须,24MPa,方可使用，否则需重新灌气；观察空呼是否有明显的漏气现象，压力表下降速度每分钟必须小于,2MPa,，若正常，关闭瓶阀；关闭瓶阀时必须先拉起防误关闭卡扣，,再关闭瓶阀；按压供气阀上的旁通阀按钮，慢慢排尽,管路里的空气，观察压力表指针在,50.5MPa,时，报,警哨开始发出,90,分贝的连续报警声。,四,.,正确使用空气呼吸器,3,、经过以上的使用前检查，均正常的空呼方可使用。用“穿衣法”背上空呼。将气瓶底部朝向自己，然后展开肩带，并将其分别置于气瓶两边。两手同时抓住背板两侧，将呼吸器举过头顶；同时，两肘内收贴近身,体，身体稍微前倾，使空呼自然落于背部，同时确保肩,带环顺着手臂滑落至肩膀上。,四,.,正确使用空气呼吸器,4,、身体前倾，双手拉住肩带调节带,，直至肩带及背板与身体充分贴合,且佩戴舒适；扣上腰带，并调节松,紧，以能够插入一只手掌为宜；将,肩带调节带塞入腰带内，避免晃荡。,调整到舒适的位置，使臀部和肩部,承重。,注意：瓶阀部位必须朝下！,四,.,正确使用空气呼吸器,5.1,将安全帽置于脑后,5.2,将面罩吊带挂在脖子上,5.3,打开瓶阀至少三圈以上,5.4,将面罩凹部对准下颌,5.5,将面罩由下至上对准,面部，向后拉起面罩网带,5.6,将面罩系带拉紧，使面,罩完全贴合面部，深吸一口,气，供气阀自动开始供气，,屏住气，听听面罩是否有漏,气声。如无则正常。,5.7,戴上安全帽，拉紧下颌,带。呼吸十几下，如顺畅、,舒适则表明佩戴正常，可以,进行抢险作业。,五,.,使用后脱卸,1.,脱下安全帽，将其置,于脑后,2.,拨动面罩系带锁扣，,松开系带,3.,由下往上拉起面罩,网带，脱下面罩,4.,按压供气阀上的重置,按钮，关闭供气阀,5.,拉起瓶阀上的防误关闭,卡口，关闭瓶阀,6.,拨动肩带锁扣，,松开肩带,7.,脱下空呼，排尽管路,内的余气,8.,将空呼轻放入保护箱，,一天内完成灌气、清洗、,维护等工作，恢复其备用,状态,六,.,使用注意事项,1.,使用前必须检查气瓶，压力低于,24MPa,不能使用。,2.,危险区域内，任何情况下，严禁摘下面罩。,3.,养成经常看表的习惯，听到报警哨响起或压力,到,5MPa,，应立即撤出危险区域。,4.,进入危险区域作业，必须两人,以上，相互照应。如有条件，,再有一人监护最好。,5.,呼吸器及配件避免接触明火、,高温。,6.,呼吸器严禁沾染油脂。,7.,使用者必须将胡须刮净，以避,免面罩漏气。,8.,如感觉呼吸困难，出现头晕等,不适症状时，应及时撤离险区。,七,.,空气呼吸器的压力提示,工作压力,30MPa,2.,报警压力,50.5MPa,3.,日常保存压力,24MPa,以上,八,.,空气呼吸器的日常检查,使用前的检查：气瓶压力是否符合要求，部件是否齐全完好，报警哨是,否能正常工作，空气呼吸器应始终保持完好状态。,2.,常规功能检查（每月进行一次，由车间安全员负责）,:,气瓶的压力、部件的完好、气密检查（系统和面罩）、正压测试、报警哨测试。,气密检查：系统检查，打开气瓶阀，使系统充满压力，再关闭气瓶阀，观察压力表指示值，,1,分钟内压力下降不超过,2MPa,。面罩检查，戴好面罩，关闭供气阀屏气,10,秒钟，仔细听有没有泄漏声，并观察压力表，看压力值是否下降，测试后请立即打开供气阀。,正压测试：佩戴好空气呼吸器，用一手指扒开面罩一条缝，供气阀是否连续不断向面罩内供气。,报警哨测试：系统内充满压力后，关闭气瓶阀，用手旋转与供气阀上的旁通阀，缓缓放出余气，观察压力表，压力降至红色警戒线时，报警哨响起，约,90,分贝，余气排出后复位。,九,.,使用简捷“六字法”,一、,连,(,连接空呼各部件,),二、,查,(,查看气瓶压力、气密性及报警哨,),三、,背,(,呼吸器背上身,瓶口向下,),四、,戴,(,戴上面罩和安全帽,),五、,试,(,试试呼吸是否顺畅,),六、,撤,(5MPa,报警哨响必须离开,),1,、使用时间的计算：,空气呼吸器使用前通过检查，可以粗略计算出瓶内空气能使用多少时间。,计算公式：,气瓶压力（,MPa,）,10,气瓶体积（,L,）,修正系数,0.9,使用时间,=,（分钟）,每分钟平均耗气量（,L/,分钟）,1,（,Kgf/cm2,）,十,.,使用及报警时间计算,2,、报警时间的计算：,报警后的使用时间按以下公式计算：,气瓶容积（,L,）,报警时压力值（,MPa,）,10,修正系数,0.9,报警后使用时间,=,每分钟平均耗气量（,L/,分钟）,1,（,Kgf/cm2,）,十,.,使用及报警时间计算,十,.,使用及报警时间计算,每分钟平均耗气量仅仅是一个参考值，根据使用者的体重、肺活量；工作性质（负重、爬高等）；工作环,境（高温、高湿等）；使用者的情绪、精神状态等不定因素有很大的关系，个体差异可以很大。因此，在抢险的过程中始终要,看表！看表！再看表！,每分钟平均耗气量参考值,状态 每分钟平均耗气量,状态 每分钟平均耗气量,静卧,7.7,升分钟,行走（,4.8Km/h,）,24.8,升分钟,静止站立,10.4,升分钟,行走（,6.4Km/h,）,37.3,升分钟,行走（,3.2Km/h,）,18.6,升分钟,行走（,8.0Km/h,）,60.7,升分钟,十一,.,气瓶更换,当气瓶压力不足时，必须及时更换，然后继续使用或备用。,气瓶更换步骤如下：,1.,将空气呼吸器平放。,2.,气瓶阀关闭，按压供气阀上的旁通阀，将余气放掉。之后再将旁,通阀后复位。,3.,捏住气瓶束带扣，将束带扣上盖翻开，解开气瓶箍紧束带。,4.,顺时针方向拧开减压器连接手轮，卸下气瓶。,5.,气瓶完成灌装后，将实瓶口对准减压器连接手轮，逆时针方向拧,紧即可，扣好气瓶束带。,谢谢！,
