第三章 传质微分方程及扩散传质.ppt

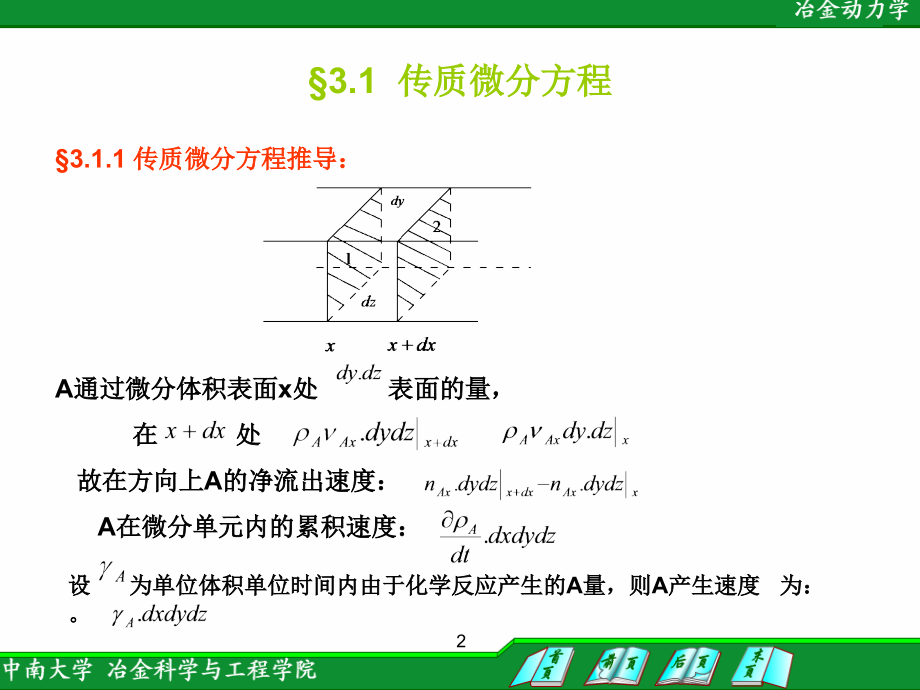

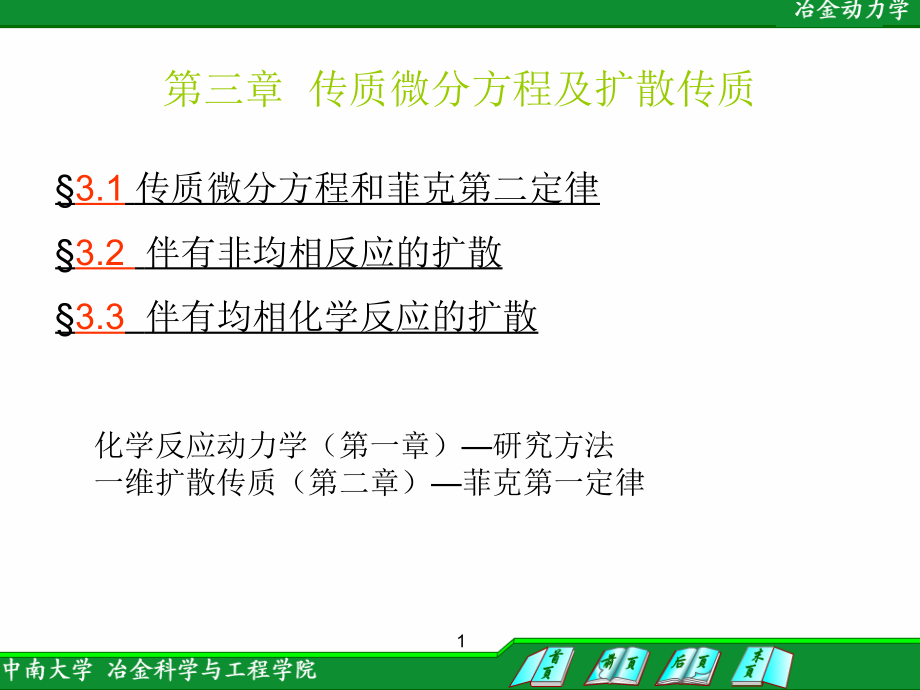

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,第三章 传质微分方程及扩散传质,3.1,传质微分方程和菲克第二定律,3.2,伴有非均相反应的扩散,3.3,伴有均相化学反应的扩散,化学反应动力学（第一章）,研究方法,一维扩散传质（第二章）,菲克第一定律,2,3.1,传质微分方程,3.1.1,传质微分方程推导：,A,通过微分体积表面,x,处 表面的量，,在 处,故在方向上,A,的净流出速度：,A,在微分单元内的累积速度：,设 为单位体积单位时间内由于化学反应产生的,A,量，则,A,产生速度 为：。,质量守恒原理,体系内的积累,=,通过体系边界的净流入量,+,体系内的净生成量,根据物理化学基本原理推导出来的所有模型，都是以上式表示的原理为基础。,上式对质量、动量、能量都适用。,3,4,根据,质量守恒原理,，有：,两边同时除以 ，则有：,即,同样可推导在三维方向上：,简写成 称为传质微分方程。,同理，对于以摩尔通量表示的形式为：,3.1.2,菲克第二定律,扩散介质中小体积单元如图所示,截面,1,进入体积单元的扩散流,截面,2,流出的扩散流,6,假设,：扩散过程无化学反应，那么扩散进入体积单元的量减去流出体积单元的量等于体积单元内物质的积累量。,以 代表体积单元的截面积，,则 （,3,1,）,因为扩散流随变化，故,（,3,2,）,将,（,32,）代入,（,31,），得,（,33,）,根据菲克第一定律,代入（,33,）得,（,34,）,7,当,D,为常数，即不随扩散距离、浓度变化时，有,（,35,）,即为,菲克第二定律,。,（,35,）可简写为,当组分向三维空间扩散时，则有,（直角坐标系）,（圆柱坐标系）,（球坐标体系）,求解三维扩散方程非常复杂，所以一般在制定实验方案时，近似地安排成一维扩散，在特定边界条件下解（,35,）式一元二阶微分方程。,8,菲克第二定律成立的条件,无扩散引起的对流传质；,扩散体系内无化学反应；,为常数。,适用于,固体,或静止流体中的扩散。,稳态扩散,当达到稳态时，,故，即,9,菲克第二定律的应用,菲克第二定律：,已知条件,：,1,）初始条件,（时间上的已知值）：,t=0,时，,t=0,时，,t=,时，,2,）边界条件,（某空间上的已知值）：,规定某界面的浓度；,规定某界面的化学反应速度；,将对流传质作为边界条件。,10,例,1,在,1273K,时，用 混合气体对低碳钢（）进行渗碳，设钢板内部扩散为过程的控制步骤。钢板表面碳平衡浓度 。求渗碳,6,小时后钢铁表面下 处的碳浓度 。已知：,。,解：,这是固体内部的扩散过程，故适用菲克第二定律，取扩散方向为 轴。,起始条件,：扩散开始前，体系内浓度完全均匀，而为,C,0,(,初始浓度,),。,边界条件,：扩散开始后，界面的浓度立即为,Cs,，并且在扩散过程中保持不变，即,当 ，。,将上述已知条件代入，解方程得：,11,例,1,在,1273K,时，用 混合气体对低碳钢（）进行渗碳，设钢板内部扩散为过程的控制步骤。钢板表面碳平衡浓度 。求渗碳,6,小时后钢铁表面下 处的碳浓度 。已知：,。,解：,这是固体内部的扩散过程，故适用菲克第二定律，取扩散方向为 轴。,起始条件,：扩散开始前，体系内浓度完全均匀，而为,C,0,(,初始浓度,),。,边界条件,：扩散开始后，界面的浓度立即为,Cs,，并且在扩散过程中保持不变，即,当 ，。,将上述已知条件代入，解方程得：,12,erf(x),称为高斯误差函数，,1-erf(x),称为补余误差函数。,误差函数的性质：,erf(-x)=-erf(x),erf(0)=0 erf(1)=1,1-erf(x)=erfc(x),erfc()=0,erfc(0)=1 erfc(x),为补余误差函数。,用 作纵轴，为横轴作图,13,由，,得知欲求时间,t,的扩散浓度，须先求出 的值，再由图得 值。,查图得，。,渗碳,6,小时，钢铁表面 处的碳浓度,可以由这样的方法求固体中的扩散系数。,14,3.2,伴有非均相反应的扩散,整个,过程,包括 扩散：反应物向界面扩散,化学反应：在界面上发生化学反应，,此时扩散仍遵守菲克第二定律。化学反应提供重要边界条件。,例,2,设有一球状的碳粒与氧反应生成一氧化碳,试计算碳的燃烧速度。假定气膜层中的氧和一氧化碳不发生反应。,15,解,：,计算碳的燃烧速度，计算氧气消耗速度即可。取球形坐标，在扩散过程中没有化学反应发生，在稳态条件下,则传质微分方程（取球坐标）：,简化成：,（,3-89,）,或 （,3-90,）,边界条件：，,R,为碳粒半径；,，,x,O2,为空气中的氧分压。,有上述两个边界条件，可以求出 。,16,而我们要求的是,因为,根据菲克第一定律,对于碳和氧化学反应生成一氧化碳，有,（每扩散进来,1,摩尔氧气，就有,2,摩尔一氧化碳在相反方向上扩散出去）,（,3-95,）,（,3-98,）,在整个扩散进程中,W,O2,保持为常数（这一点从,3-89,式可以得出，或者，因为是串联过程，扩散过程中通过不同球面的氧气质量是相等的）即：,对（,3-98,）整理得：,17,两边分别求积分：,为积分常数。,当时 ，故,;,当时,，故,(399),若知道氧的量即可换算成碳的燃烧速度。,1,）假定化学反应速度比扩散快得多，,则,2,）假定化学反应速度和扩散速度相差不大，则非均相反应中化学反应速度能提供一个重要的边界条件：,即 时,假设为一级基元反应，,18,将 代入,(399),，得,当 大时，上式中对数可按泰勒级数展开，方程简化为：,(3104),关于泰勒级数,:,上式叫做函数,f(x),在点,x,0,处的泰勒级数。,该式叫做函数,f(x),在点,x,0,处的泰勒展开式。,19,3.3,伴有均相化学反应的扩散,传质微分方程,20,两种类型化学反应,;,1,传质相中均相反应,2,传质相中的非均相反应。,反应速度作为边界条件（因为控制体积内无化学反应发生）,本节只讨论第一种情况。,例,3,过程：气体,A,被液体,B,吸收，同时在液体中发生一级基元反应而被消 耗。试求液面上气体,A,的的摩尔通量。,分析：,液面 ，,，,21,假设,B,无限大，扩散达到稳态，,A,在液体中流动性很小，,液体中流动很小，,则有：,由传质微分方程,又,故有：,22,边界条件：，,，,解出：,双曲正弦函数：,双曲余弦函数：,故，液面上的摩尔通量（现对于静止坐标）,双曲正切函数,23,表示了化学反应的影响，它是一个无因次量，,称为哈特数（,Hatta number,）。,当 很大时，,方程简化为：,(3115),上述传质又称为,液膜传质,，,与传质方程式比较：,液膜传质系数与扩散系数的,1/2,次方成正比。,24,例：熔融金属在一窄管中的挥发，金属蒸汽在熔体上方和气相中的组分发生反应。如工业实践中粗硒的提纯。,a,控制,A,的挥发速度很小,X,A,0,；,b,用惰性气体稀释,X,B,0,c,窄管中平行流,(,非涡流,)N,Ay,+N,By,0,列方程,：传质微分方程：,A,：,(1)(,稳态,),例,4,窄管中金属,A,挥发并与气相中,B,反应,发生在管内,B,：,(2),25,化学反应速度：设,为不可逆二级反应,(3),菲克第一定律：,(5),假定,A,、,B,浓度很低,设传质为稳态传质，,结合设传质为稳态传质，得,（,3-120,）,（,3-121,）,(4),(6),窄管中流体沿,y,方向的流动可忽略,（,3-121,）,26,（,3-120,）与（,3-121,）表示一对非线性微分方程式，它们的解要求用数值分析方法，但,A,与,B,之间的化学反应进行十分迅速时，仍得分析解。,只要,A,和,B,扩散进入反应区即立即反应，在反应区内,.,设反应区的位置是在,的平面上。,边界条件：,求解得：,式中,，,所以，有,由液体表面（,）来的,A,的摩尔通量：,则,（,3-125,）,27,将 代入，并考虑 ，则,可以看出 越大，越大，可用于解释许多金属蒸发速度随熔体上方氧压增加而增大。,这一结论被,Turkdogan,等人用来解释许多金属的蒸发速度显著的随着金属熔体上方氧的浓度而增加的试验结果，也用于解释粗硒提纯。,28,在没有化学反应发生的条件下，由于,x,B1,=0,则摩尔通量表示式为,因此，化学反应的存在使扩散通量增加。,
