直流试验电源.ppt

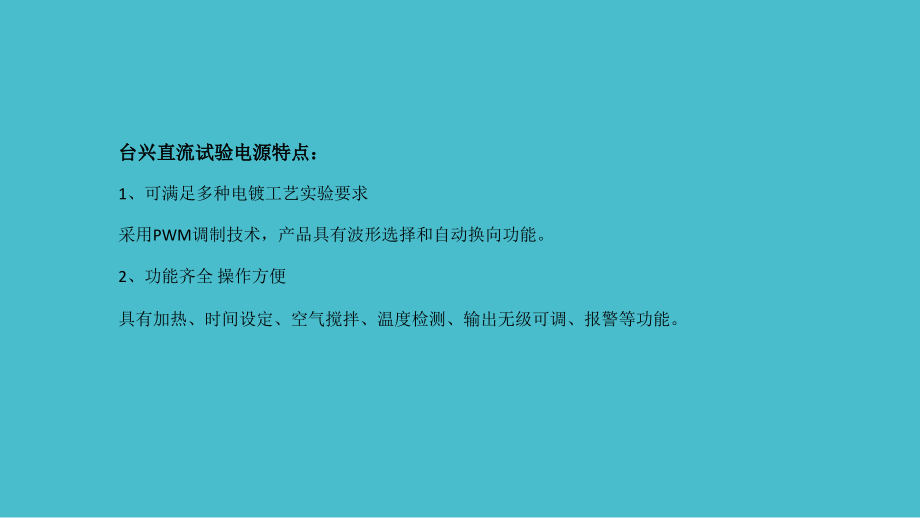

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,直流试验电源,台兴智能电源制作,台兴,直流试验电源特点,：,1、可满足多种电镀工艺实验要求,采用PWM调制技术，产品具有波形选择和自动换向功能。,2、功能齐全 操作方便,具有加热、时间设定、空气搅拌、温度检测、输出无级可调、报警等功能。,3、体积小 重量轻 携带方便,采用单相AC220V电压输入，配有多功能赫尔槽。,4、可扩展通讯接口,根据客户需求可扩展4-20mA、0-10V、0-5V等标准控制接口。,根据客户需求采取数字化控制LCD显示或人机界面控制。,台兴,直流试验电源主要参数,：,1,、,输入电压：AC220V15%，50Hz,；,当输出电压降低时允许输入电压下限相应下降。,2,、,输出稳压值可调范围：(0,36,)V；输出恒流值可调范围：(0,5,00,)A。,3,、,源电压调整率：稳压0.5%；负载调整率：稳压1%；恒流1%。,4,、,整机效率：,95,%；纹波电压：总纹波电压Vpp1%。,5,、,输出电压：显示准确度,1%；输出电流：显示准确度,1%。,6,、,开机输出电压过冲：2%。,7,、,绝缘电阻：输入输出：20M；输入机壳：20M；输出机壳：80M。,8,、,绝缘强度：输入输出：AC1500V，10mA，1分钟；输入机壳：AC1500V，10mA，1分钟；输出机壳：AC1500V，10mA，1分钟。,9,、,整机过热保护温度阀值：(7585)。,10,、,平均无故障时间：50000h。,谢谢欣赏！,
