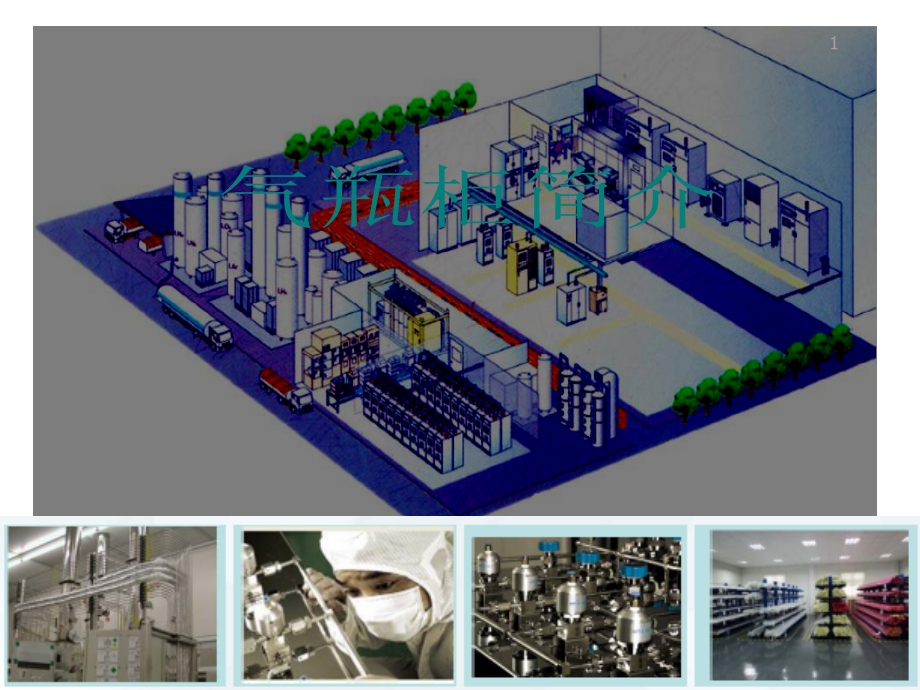

气瓶柜简介7-30.ppt

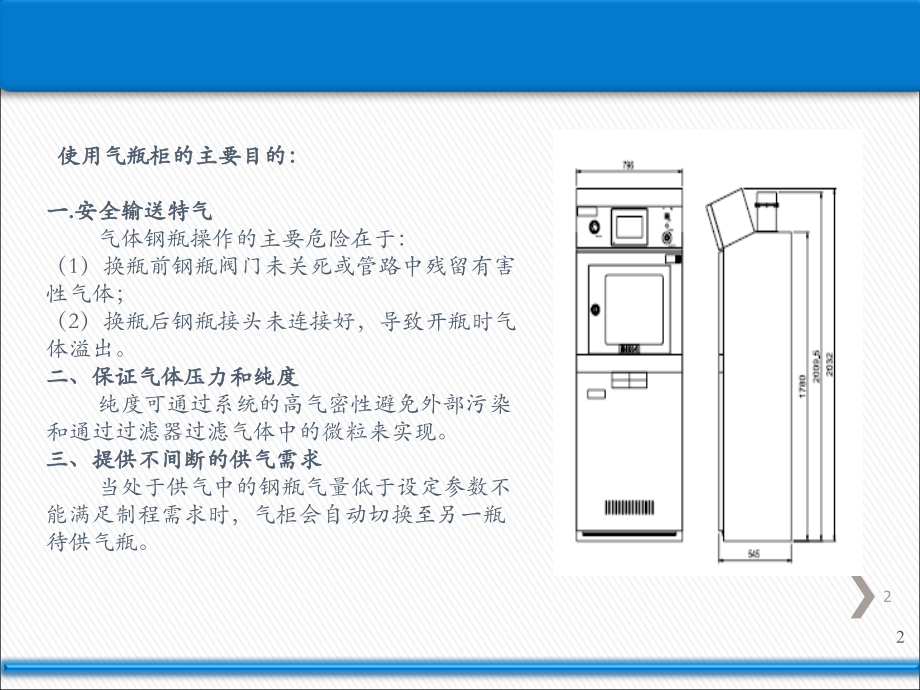

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,*,*,单击此处编辑母版标题样式,1,Confidential,气瓶柜简介,2,使用气瓶柜的主要目的：,安全输送特气,气体钢瓶操作的主要危险在于：,（1）换瓶前钢瓶阀门未关死或管路中残留有害 性气体；,（2）换瓶后钢瓶接头未连接好，导致开瓶时气体溢出。,二、保证气体压力和纯度,纯度可通过系统的高气密性避免外部污染和通过过滤器过滤气体中的微粒来实现。,三、提供不间断的供气需求,当处于供气中的钢瓶气量低于设定参数不能满足制程需求时，气柜会自动切换至另一瓶待供气瓶。,3,气瓶数,双瓶：一瓶 on line、一瓶stand by,自动切换,压力感应器,电子磅秤,操作功能,自动、半自动、手动,控制系统,PLC自动控制、警报输出至远端,人机触控面板控制,4,优势,特点,优化的系统设计,模块化的标准设计,简化设计的布局一体化的PLC 控制,标准型号的组件,人性化的人机界面,触摸屏/LED 灯/数字化仪表显示触摸屏/按钮控制紧急切断按钮,三色/双色塔灯,可靠稳定的流量,平均流量下热力学模型计算,实际流量下热力学模型计算,多种技术手段确保系统流量,4.产品优势,5,瓶数,使用时机,优缺点,单瓶,制程未有量产之考量，常用于实验室，用气量小,简单、节省空间、成本低、需透过日常管理以避免制程,双瓶,制程有量产之考量，不允许停机,由厂务端统一供应PN,2,风险高，亦可能造成交互污染,三瓶,制程有量产之考量，不允许停机,设计成本较高，但可避免不同气体相互污染，风险低,5.气瓶数设计,6,5.,特气系统供应能力,7,6.,气瓶柜PID图,7.,气瓶柜PID图,8,7.,BSGS PID图,8.,BSGS PID图,8.盘,面介绍,部件和管路为,316L,不锈钢，管内电解抛光工艺。,盘面设计减小内部管路体积,弧型对缝焊管结构,手动工艺盘面配置,真空辅助吹扫,钢瓶衔接管设计,9.盘,面介绍,10,9.,工艺盘面可选配置,纯化器,过流量开关,紧急关断阀门,烟感,火焰探测器,毒气探测器,电子称,钢瓶加热功能,盘面加热功能,其他过滤装置,注：以上功能须根据气体性质及客户使用要求选配,10.,工艺盘面可选配置,11,10.,控制器功能选配置,10英寸彩色触控屏幕显示器,实时气体流向示意图,可配置软件,气动电磁阀,可扩充数字I/O,模拟信号输入,内建阀门计数,四层安全密码,所有报警及关机报警窗口弹出显示,按时间记录报警历史,以太网/RS-485串口网络功能,11.,控制器功能选配置,12,12.,气瓶柜之操作功能,13,1、气动阀：一般用GN2进行控制，不建议使用CDA,因GN2的供应系统比较稳定，不会因为停电或设备故障而中断。,2、手动阀：主要用于第二道防护，作为第二次确认用，一般于第二道气体的出口端。,3、单向阀：防止特气倒灌到洁净用的PN2系统和抽气用的GN2系统。,4、调压阀：用于调整供应系统的压力调节。,5、压力传感器：是防护系统中很重要的部件，通过它我们可以判断管路是否泄露，相关阀门是否正常开关，同时还可以读取钢瓶的剩余量。,6、真空产生器：利用GN2快速流动产生吸力，将管道中的气体抽出，达到产生真空的目的。,7、过滤器：一般分前端粗滤和后端精滤，过滤气体中的杂质，保护阀门等高纯零部件,13.,主要阀件,14,气体输送设备通过以下分析测试（可选）,肉眼检查,控制箱功能测试,氦检漏测试:1 x 10-9 mbar.liter/sec.He,保压测试:below,1%after 24 hour,颗粒度测试:1 particle 0.1 um/cfm.,水分增量测试:100 ppb,氧分增量测试:100 ppb,14.质量保证系统,。,自动轨道焊机,焊 把,割管机,管道铣平机,内窥镜检查仪,氦检仪,15.,工程设备,16,
