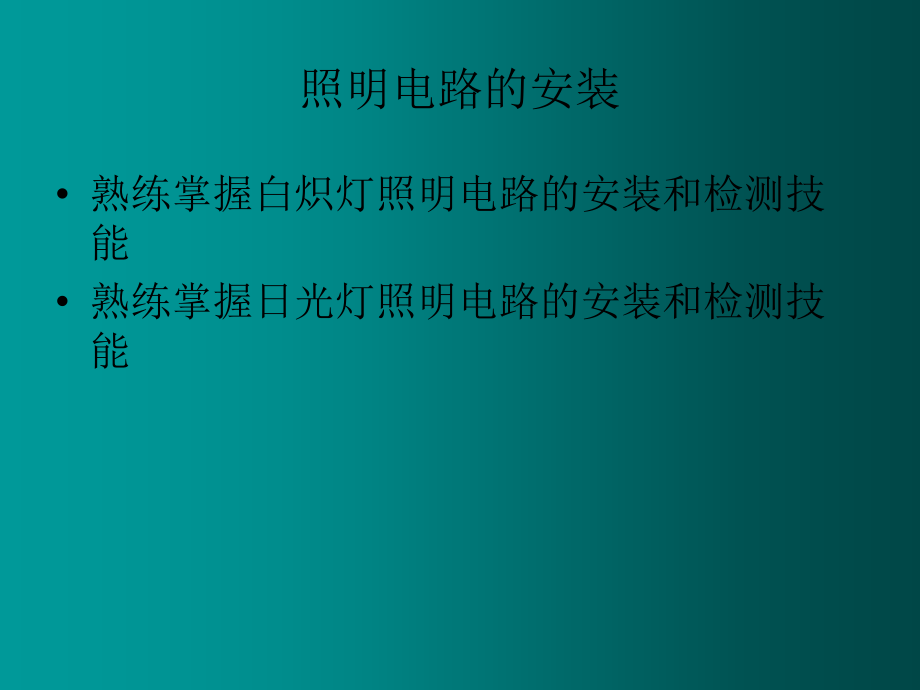

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,照明电路的安装,（单元四）,照明电路的安装,熟练掌握白炽灯照明电路的安装和检测技能,熟练掌握日光灯照明电路的安装和检测技能,常用照明灯具的特点及其使用场所,白炽灯泡：,由灯、灯丝和玻璃壳等组成,636V,的安全照明灯泡，做局部照明用,220330V,的普通白炽灯泡，做一般照明用,常用照明灯具的特点及其使用场所,荧光灯（日光灯）：,由灯管、镇流器、启辉器等组成,发光效率较高，约为白炽灯的四倍,具有光色好、寿命长、发光柔和等优点,常用照明灯具的特点及其使用场所,高压汞灯：,使用寿命是白炽灯的,2.55,倍，发光效率是白炽灯的,3,倍,耐震、耐热性能好，线路简单，安装方便,缺点是造价高，启辉时间长，对电压波动适应能力差,常用照明灯具的特点及其使用场所,高压钠灯：,是利用高压钠蒸气放电，其辐射光的波长集中在人眼感受较灵敏的范围内,紫外线辐射少，光效高、寿命长、透雾性好,必须配用镇流器，否则会使灯泡立即损坏,常用照明灯具的特点及其使用场所,碘钨灯：,构造简单，使用可靠，光色好，体积小,发光效率比白炽灯高,30%,左右，功率大，安装维修方便,灯管温度高达,500700,，安装必须水平，倾角不得大于,4,造价较高,室内照明开关,按装置方式分：,明装式,暗装式,悬吊式,附装式,按操作方法分：,跷板式,倒扳式,拉线式,按钮式,推移式,旋转式,触摸式,按接通方式分：,单联（单投、单极）,双联（双投、三线）,双控（间歇双投）,双路（同时接通两路）,白炽灯照明线路,单联开关控制白炽灯,白炽灯照明线路,双联开关控制白炽灯,白炽灯照明线路的安装,螺口平灯座的安装,白炽灯照明线路的安装,吊灯座的安装,白炽灯照明线路的安装,双联开关的安装,白炽灯照明电路常见故障分析,故障现象,产生故障的可能原因,处理方法,灯泡不发光,1,灯丝断裂,2,灯座或开关接点接触不良,3,熔丝烧断,4,。电路开路,5,，停电,1,更换灯泡,2,把接触不良的触点修复，无法修复时，,应更换完好的,3,修复熔丝,4,。修复线路,5,，开启其他用电器给以验明或观察邻近不是同一个进户点用户的情况给以验明,白炽灯照明电路常见故障分析,故障现象,产生故障的可能原因,处理方法,灯泡发光强烈,灯丝局部短路（俗称搭丝）,更换灯泡,灯光忽亮忽暗,或时亮时熄,1,，灯座或开关触点（或接线）松动，或因表面存在氧化层（铝质导线、触点易出现）,2,电源电压波动（通常由附近有大容量负载经常起动）,3.,熔丝接触不良 ,4,导线连接不妥，连接处松散,1,修复松动的触头或接线，去除氧化层后重新接线，或去除触点的氧化层,2,更换配电变压器，增加容量,3,，重新安装，或加固压接螺钉,4,重新连接导线,故障现象,产生故障的可能原因,处理方法,不断烧断熔丝,1,灯座或吊线盒连接处两线头互碰,2,负载过大,3,。熔丝太小,4,线路短路,5,胶木灯座两触点间胶木严重烧毁（碳化）,1,。重新接妥线头,2,减轻负载或扩大线路的导线容壁,3,，正确选配熔丝规格,4,修复线路,5,，更换灯座,灯光暗红,1,灯座、开关或导线对地严重漏电,2,灯座、开关接触不良，或导线连接处接触电阻增加,3,，线路导线太长太细、电压降太大,1,更换完好的灯座、开关或导线,2,。修复接触不良的触点，重新连接接头,3,缩短线路长度，或更换较大截面的导线,荧光灯照明线路,荧光灯的工作原理,当荧光灯接通电源后，电源电压经过镇流器、灯丝，加在起辉器的,型动触片和静触片之间，引起辉光放电，放电时产生的热量使双金属,型动触片膨帐并向外伸张，与静触片接触，按通电路，使灯丝预热并发射电子。与此同时，由于,型动触片与静触片相接触，使两片间的电压为零，而停止辉光放电，使,型动触片冷却并复原脱离静触片，在动触片断开瞬间，在镇流器两端会产生一个比电源电压高得多的感应电动势，这个感应电动势加在灯管两端，使灯管内惰性气体被电离而引起弧光放电，随着灯管内温度升高，液态汞就汽化游离，引起汞蒸汽弧光放电而发出肉眼看不见的紫外线，紫外线激发灯管内壁的荧光粉后，发出近似日光的灯光。,荧光灯的接线,采用一般镇流器,荧光灯的接线,采用两只线圈的镇流器,荧光灯的接线,采用电子镇流器,荧光灯照明电路的安装,荧光灯照明电路常见故障分析,故障现象,产生原因,检修方法,日光灯管不能发光,1,）灯座或启辉器底座接触不良（,2,）灯管漏气或灯丝断,（,3,）镇流器线圈断路,（,4,）电源电压过低,（,5,）新装日光灯接线错误,（,1,）转动灯管，使灯管四极和灯座四夹座接触，使启辉器两极与底座二铜片接触，找出原因并修复,（,2,）用万用表检查或观察荧光粉是否变色，若确认灯管坏，可换新灯管,（,3,）修理或调换镇流器,（,4,）不必修理,（,5,）检查线路并正确接线,故障现象,产生原因,检修方法,日光灯灯光抖动或两头发光,（,1,）接线错误或灯座灯脚松动,（,2,）启辉器氖泡内动、静触片不能分开或电容器击穿,（,3,镇流器配用规格不合适或接头松动,（,4,）灯管陈旧，灯丝上电子发射物质将放尽，放电作用降低,（,5,）电源电压过低或线路电压降过大,（,6,气温过低,（,1,）检查线路或修理灯座,（,2,）将启辉器取下，用两把螺丝刀的金属头分别触及启辉器底座两块铜片，然后相碰,，,并立即分开，如灯管能跳亮，则判断启辉器已坏，应更换启辉器,（,3,）调换适当镇流器或加固接头,（,4,）调换灯管,（,5,）如有条件应升高电压或加粗导线,（,6,）用热毛巾对灯管加热,故障现象,产生原因,检修方法,灯管两端发黑,或生黑斑,1,）灯管陈旧，寿命将终的现象,（,2,）如为新灯管，可能因启辉器损坏使灯丝发射物质加速挥发,（,3,）灯管内水银凝结是灯管常见现象,（,4,）电源电压太高或镇流器配用不当,（,1,）调换灯管,（,2,）调换启辉器,（,3,）灯管工作后即能蒸发或将灯管旋转,180,（,4,）调整电源电压或调换适当的镇流器,故障现象,产生原因,检修方法,灯光闪烁或光在管内滚动,（,1,）新灯管暂时现象,（,2,）灯管质量不好,（,3,）镇流器配用规格不符或接线松动,（,4,启辉器损坏或接触不好,（,1,）开用几次或对调灯管两端,（,2,）换一根灯管试一试有无闪烁,（,3,）调换合适的镇流器或加固接线,（,4,）调换启熔器或使启烙器接触良好,故障现象,产生原因,检修方法,灯管光度减低或色彩转差,（,1,）灯管陈旧的必然现象,（,2,）灯管上积垢太多,（,3,）电源电压太低或线路电压降太大,（,4,）气温过低或冷风直吹灯管,（,1,）调换灯管,（,2,）清除灯管积垢,（,3,调整电压或加粗导线,（,4,）加防护罩或避开冷风,故障现象,产生原因,检修方法,灯管寿命短或发光后立即熄灭,（,1,）镇流器配用规格不合或质量较差，或,镇流器内部线圈短路，致使灯管电压过高,（,2,）受到剧震，使灯丝震断,（,3,）新装灯管因接线错误将灯管烧坏,（,1,）调换或修理镇流器,（,2,）调换安装位置或更换灯管,（,3,）检修线路,故障现象,产生原因,检修方法,镇流器有杂音,或电磁声,1,）镇流器质量较差或其铁芯的硅钢片未,夹紧,（,2,）镇流器过载或其内部短路,（,3,）镇流器受热过度,（,4,）电源电压过高引起镇流器发出芦音,（,5,）启辉器不好，引起开启时辉光杂音,（,6,）镇流器有微弱声音，但影响不大,（,1,）调换镇流器,（,2,）调换镇流器,（,3,）检查受热原因并消除,（,4,）如有条件设法降压,（,5,）调换启辉器,（,6,）是正常现象，可用橡皮垫村，以减少震动,故障现象,产生原因,检修方法,镇流器过热或,冒烟,（,1,）电源电压过高或容置过低,（,2,）镇流器内线圈短路,（,3,）灯管闪烁时间长或使用时间太长,（,1,）有条件可调低电压或换用容量较大酌,镇流器,（,2,）调换镇流器,（,3,）检查闪烁原因或减少连续使用的时间,
