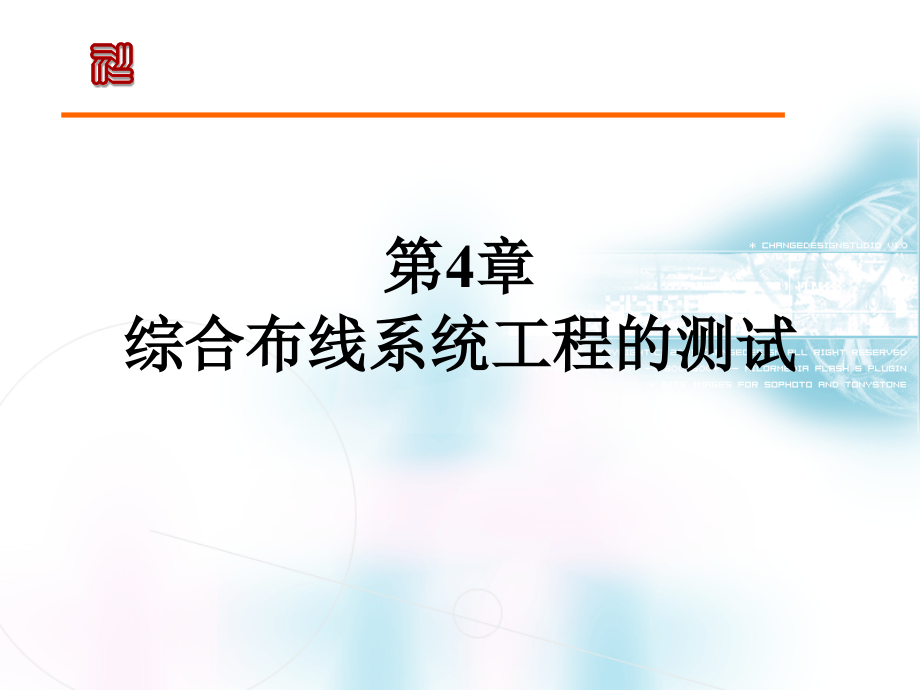

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第,4,章 综合布线系统工程的测试,第,4,章 综合布线系统工程的测试,在综合布线工程的测试里我们主要接触到永久链路测试和信道测试两种测试过程，在本章就针对这两项测试进行简单的介绍。,第,4,章 综合布线系统工程的测试,4.1,永久链路测试,4.2,信道测试,4.3,综合布线系统工程的测试,4.4,工程经验,1.,工程经验一 用,130m,长的,6,类线跑百兆网能通过,FLUKE,测试吗,2.,工程经验二 综合布线时为什么要重视综合串扰、平衡性和回波损耗,3.,工程经验三 如何确定综合布线第三方检测的标准和数量,4.,工程经验四 综合布线几种盘线方式的测试对比,习 题,4.1,永久链路测试,永久链路测试,(Permanent Link Test),一般是指从配线架上的跳线插座算起，到工作区墙面板插座位置，对这段链路进行的物理性能测试。见图,4-1,所示。,第,4,章 综合布线系统工程的测试,测试跳线,信息插座,测试跳线,工作区,配线架,水平电缆,配线间,图,4-1,永久链路测试,*,CP,固定连接点,(,可选,),CP*,一般来说等级越高需要测试的参数种类就越多。但也不总是这样，比如,Cat6A,此电缆链路需要测试外部串扰,ANEXT,等参数，而,Class F(7,类,),链路就不需要测试外部串扰参数。以下所列是数据电缆需要测试的主要参数，不同类型的电缆参数数量有所取舍。,Wire Map,接线图,(,开路,/,短路,/,错对,/,串绕,),Length,长度,Propagation Delay,传输时延,Delay Skew,时延偏离,Insertion Lose,插入损耗,/Attenuation,衰减,NEXT,近端串扰,PS NEXT,综合近端串扰,Return Loss,回波损耗,ACR/ACR-N,衰减串扰比,EL FEXT/ACR-F,等效远端串扰,PS ELFEXT/PSACR-F,综合等效远端串扰,ANEXT/PSANEXT,外部近端串扰,第,4,章 综合布线系统工程的测试,举例：一条典型的实际安装的水平布线系结构如图所示。,第,4,章 综合布线系统工程的测试,如果选用布线系统厂商提供的设备跳线来做永久链路的测试跳线，则因为此测试跳线的抗弯折寿命很短,(40-400,次,),，测试跳线的,RJ-44,水晶插头与仪器的测试插座配合度因测试磨损和机械连接角度出现波动和劣化，需要经常校准测试跳线的误差，建议弯折,40,次左右就要校准一次，或者经常更换测试跳线，否则就可能出现因测试跳线本身参数和两端水晶头配合参数出现漂移和波动带来的“不可重复性问题”,-,例如，本次的测试结果：,NEXT,余量为,-1.2dB,，,RL,为,-0.7dB,，不合格，和两个月前的测试结果：,NEXT,余量为,1.8dB,RL,为,3.4dB,，合格。可能存在较大误差，而被测链路在这两个月内根本就无人触动过它，无论甲方乙方都不可能接受这样的测试结果。这是在更换了测试跳线后成这样的，建议使用测试仪器厂商随机提供的永久链路测试适配器进行测试。适配器上的测试跳线是特制的，参数漂移的抗弯折性能极佳，测试跳线与测试仪器是“固化连接”的非,RJ-44,连接方式，不存在配合度误差和参数漂移的问题，只需要每半年校准一次即可，寿命几乎可以达到“永久使用”的程度,-,只需适时更换另一端的耐磨水晶头组件，如,PM06,个性化模块即可，无需更换测试跳线。,第,4,章 综合布线系统工程的测试,在测试永久链路时，我们要注意以下问题：,1.,如何选择测试标准,最常用的标准是“通用型测试标准”，少部分用户还要求使用“应用型测试标准”或者“供应商自定义型标准”进行测试。,通用标准是直接跟电缆物理性质相关的标准，一般都高于应用标准。其中,TIA468B,、,ISO11801,、和,GB40312-2007,是使用最多的测试标准，基本涵盖了被检测链路总数的,99%,以上。这些标准要求对电缆链路本身的物理参数进行测试，例如线序、长度、串扰、衰减、回波损耗,RL,、衰减串扰比,ACR,等参数。,应用性标准则检验是否支持某种特定应用，比如需要检验某条,Cat4e,电缆链路是否能支持,1000 Base-Tx,。实际上，应用型标准都是基于通用型标准来开发的，所以开发人员在设定此标准是就限定它不能超过,Cat4e,甚至高规格的,Cat4,链路,(TSB-94),通用型标准。也就是说，使用,1000Base-T,检验合格的电缆链路，用,Cat4e,的链路标准检测则可能不通过或者勉强通过,(Pass*),。,第,4,章 综合布线系统工程的测试,2.,如何读取仪器存储的数据,请用基于,PC,的通信和数据管理软件“,Link Ware”,从仪器中取出测试后存储的数据。并用此软件来管理测试数据。也可以用此软件将数据输出为多种报告格式供用户使用：文本格式、,CSV,格式、,PDF,格式等等。软件可以从网站上免费下载安装使用,(,语言可选,),。,仪器操作程序提示：,仪器一般的操作程序是，开机，选择测试标准,(Setup),，安装测试适配器,(,信道或永久链路,),，实施测试,(,按测试键,),，存数据,(,取文件名字,),，测试下一条链路，用计算机,(,或读卡器,),取出仪器当中存储的结果,(,使用,LinkWare,软件,),，管理,(,整理、分析、输出、打印,),报告等。,第,4,章 综合布线系统工程的测试,3.,如何判读带星号“*”的检测结果,由于任何仪器都有测试的精度范围，故靠近精度边沿的数据将会被标注为带星号的数据。例如，仪器在,100MHz,的测试精度是,0.2dB,，当测试结果为,+0.4dB,时，测试结果肯定是合格的，而当测试结果为,+0.1,分贝,(,合格,),时，实际的真实值是,-0.04dB(,不合格,),，此时就会将测试结果作为可疑结果，标注为,+0.1dB(pass*),。如果一项综合布线工程测试结果有比较多的“*”，通常表示此工程的“余量”比较小。,4.,如何测试含,110,配线架的永久链路,可以在永久链路测试适配器上更换个性化模块。,第,4,章 综合布线系统工程的测试,5.,如何测试测试,Class F,链路,(,俗称,7,类链路,),由于,7,类链路模块与,6,类完全不兼容，是非,RJ-44,结构，目前已被,TIA,标准委员会批准的是,Siemon,公司的,Tera F,结构和,Nexans,公司的,GG-RJ,结构，此时需要使用,7,类测试适配器,(,比如,DTX-PLA011),来进行测试。,第,4,章 综合布线系统工程的测试,6.,如何测试,Cat6A,或者,Class EA,链路,如果被测链路使用屏蔽电缆,(FTP),，则可以直接使用支持,Cat6A,或者,Class EA,的永久链路适配器即可进行测试。如果是非屏蔽电缆,(UTP),链路，则还需要增加测试电缆之间的干扰，参见图,12-3,所示。电缆束中心的一根电缆会最大强度地被周围的六根电缆工作时间辐射出来的电磁波干扰,(,外部串扰,),，这些干扰会破坏中心电缆中传递的信号，导致误码率上升。,图,12-3 UTP,之间的互相干扰,(6,包,1),测试外部串扰方法是：用一个仪器单元在周围电缆中仿真发送信号，然后用另一个仪器单元在中心电缆中接收感应到的外部串扰信号，两个仪器单元之间使用同步模块连接起来，如图,12-4,所示。一个,(,主机,),单元所连接的链路就是,6,包,1,电缆束的中心电缆，负责感应接收来自于另一个,(,远端,),单元所连接的链路辐射出的“外来干扰”信号。当六根外包电缆依次将干扰信号都传递给主机单元所连接的中心电缆后，测试工作就基本结束，接着使用,AXTALK,软件,(,基于,PC),将干扰信号“求和”即可得出外部串扰的各种参数,(PS NEXT,、,PSACR-F,等等。,),由于外部串扰的测试工作量大，测试速度慢，所以不是所有链路都做这种测试，而是抽样进行测试。抽样的对象就是符合,6,包,1,结构的电缆链路。抽样的比例在,4-10%,左右，如果测试合格，则其它非,6,包,1,链路被认定合格。,第,4,章 综合布线系统工程的测试,图,12-4,测试外部串扰方法一,图,12-4,是另一种测试外部串扰的方法，此方法使用已有的链路作为同步链路,(,不使用同步模块,),，适合仪器分值与链路两端的测试模式。测试结果仍然使用,AXTALK,软件进行分析和输出报告。,第,4,章 综合布线系统工程的测试,图,12-4,测试外部串扰方法二,7.,如何确定外部串扰链路的测试数量,上面介绍的外部串扰测试方法是以,6,包,1,为例来进行测试的，这种测试被较多地运用在生产测试当中。在实际链路的测试当中则很可能超过,6,包,1,的数量，比如施工中常将线槽或桥架中的每,12,根电缆打成一捆，或者将,24,根、,48,根电缆打成一捆。测试时将测试仪主机用来接收干扰信号,(,信号接收机,),，测试仪副机,(,远端机,),作为干扰信号发送源,(,信号发生器,),。那么，如何选择被干扰链路，测试多少数量才算合适呢？,由于测试工作量较大，不会将所有电缆都进行外部干扰测试，否则测试总量将是一个天文数字。先说说如何选择被干扰链路。首先，在链路中选择比较长的被干扰链路，其次，从配线架处目视观察后选择比较容易被干扰的链路,(,基本上就是居中的链路,),，再次，选择比较“粗壮”电缆捆,(12,、,24,甚至,48,根,/,捆,),的最差被干扰链路，这些链路如果测试均合格，则一般不再进行更多链路的选择测试。,选定了被干扰链路，就可以方便地选择干扰链路了。方法一，与被干扰链路同在“一捆”的链路可以作为干扰链路；方法二，由于配线架处是干扰密度最大、干扰进入最多的地方，所以被干扰链路周围上下几个插座链连接的链路也可以作为干扰链路。,第,4,章 综合布线系统工程的测试,4.2,信道测试,信道测试,(Channel Test),又译作通道测试，一般是指从交换机端口上设备跳线的,RJ-44,水晶头算起，到服务器网卡前用户跳线的,RJ-44,水晶头结束，对这段链路进行的物理性能测试。请参见图,12-6,。,一条链路中连接的“元器件”越多，链路质量就越差。每增加一个连接器件，比如增加一根跳线，整个链路的参数都会向下降一些。信道是在永久链路的基础上增加两端的设备跳线和用户跳线后构成的真实链路，所以信道的测试参数“标准”要比永久链路低一些。,通常，用户最终使用的链路都是信道，但在系统刚建成的时候，多数链路还是永久链路而非信道,-,只有当设备投入使用后信道才会成立。构建信道的方法异常简单，只需要在永久两路的基础上增加设备跳线和用户跳线就可以。如果准备使用的跳线不合格，即便在合格的永久链路上增加跳线，也可能不能构建成合格的信道。有趣的是，少数不合格的永久链路在加上高质量的跳线后有可能刚好能构建成一条合格的信道。所以，需要控制链路质量的用户会格外关注永久两路的质量检查,-,然后，只需要增加合格的跳线，就可以基本上,100%,地保证构建一条合格的信道。,第,4,章 综合布线系统工程的测试,第,12,章 综合布线系统工程的测试,设备跳线,配线架,水平电缆,插座,用户跳线,配线间,工作区,CP*,*,CP,固定连接点,(,可选,),图,12-6,信道测试模型,4.3,综合布线系统工程的测试,综合布线系统工程的测试主要针对各个子系统，如水平布线子系统、垂直布线子系统等，当中的物理链路进行质量检测。测试的对象有电缆和光缆。系统设备开通时部分用户会选择进行“信道测试”或者“跳线测试”。以上讨论或涉及的这些测试对象均可以在测试仪器中选定对应标准进行。,综合布线系统中使用的水平光纤以多模为主，骨干链路光纤则多模和单模均占一定比例。据,2007,年的全球统计，新建系统中，,40um,规格的多模光纤使用量已经达到多模光纤使用量的,40%,，其余不足,40%,的是,62.4um,的多模光纤。,光纤的测试分为一类测试和二类测试（,tier1/tier2,）。,第,4,章 综合布线系统工程的测试,1.,如何测试电缆跳线,永久链路作为质量验收的必测内容被广泛使用，信道的测试多数在开通应用的链路中会被使用。为了保证信道质量总能合乎要求，用户只需要重点把握好跳线的质量就可以了。因为只要跳线质量合格，那么合格的永久链路加上合格的跳线就几乎能保证由此构成的信道百分之百合格。为此，需要对准备投入使用的跳线进行质量检测，有时候这种测试还是以批量的方式进行的，这都需要使用专门的跳线测试适配器。,跳线适配器外观与信道适配器很相像，但上面安装的测试插座是,TIA,标准委员会指定的“,SMP,插座”。测试标准在“,Setup”,菜单中选定“,Patch Cord(,跳线,)”,后，还要选定对应的跳线等级,(,比如,Cat4,、,Cat6,等,),和跳线长度。跳线的长度从,0.4m,到最长,20m,，要与被测试的跳线长度对应，否则测试的结果不准确。虽然,TIA,的标准中定义最大的跳线长度为,20m,，不过，超过,20m,的“跳线”仍可以使用,20m,作为对应长度，这是因为超过,20m,以后重要参数,NEXT,、,RL,等收长度变化的影响变得不敏感，可以忽略这种误差。,测试结果的存取方式与永久链路和信道的存取方式相同。,第,4,章 综合布线系统工程的测试,2.,如何测试光纤,光纤的现场工程测试测试分一级测试,(tier 1),和二级测试,(tier 2),，一级测试是用光源和光功率计测试光纤的衰减值，并依据标准判断是否合格，附带测试光纤的长度，二级测试是“通用型”测试和“应用型”测试。通用型测试在诸如,TIA468B,、,ISO11801,和,GB40312,等常用标准中都有明确定义。主要就是测试光纤的衰减值和长度是否符合标准规定的要求，一次判断安装的光纤链路是否合格。在仪器中先选择上述某个测试标准，按后安装光纤测试模块后即可进行测试。测试结果存入仪器中或稍后用软件导入计算机中进行保存和处理。仪器会根据选择的标准自动进行判定是否合格。,第,4,章 综合布线系统工程的测试,3.,如何测试综合布线的接地,综合布线系统的接地主要是机架接地和屏蔽电缆接地，机架接地和一般的弱电设备接地方式和接地电阻要求是相同的，一般使用接地电阻测试仪进行测试。,屏蔽电缆的接地端一般与机架或者机架接地端相连，对于屏蔽层的直流连通性测试，则标准当中没有数值要求，只要求连通即可。测试方法：在电缆认证测试仪设置菜单中选择测试电缆类型为,FTP,，即可在测试电缆参数的同时自动增加对屏蔽层连通性的测试，结果自动合并保留在参数测试报告中。,第,4,章 综合布线系统工程的测试,4.,如何测试含防雷器的电缆链路,为了防止服务器和交换机端口不被雷击感应电压和浪涌电压损坏，可以在电缆连路中串入防雷器。串入的位置一般在被保护的端口附近，比如服务器一般安装在网卡前，交换机端口则安装在端口前端，防雷器的接地与机架接地或者服务器接地相连。由于防雷器的串入会增加通道链路中的连接点数量，导致电缆链路结构参数,(,主要是近端串扰,NEXT,和回波损耗,Return Loss),的改变，所以通常会降低链路的质量。对于本身连接点,(,比如模块,),数量少且比较短的链路，由于连接参数本身余量大，接入防雷器的影响会小一些。,接入防雷器的链路一般按照通道模式进行测试,多数防雷器产品设计成“跳线”形状。某些特殊的防雷器是按照固定安装模式接入链路的，这种防雷器则可以纳入永久链路的测试模式。建议用户见对无防雷器的链路进行测试，然后在对加装防雷器后的链路进行测试，测试参数合并或并列到验收测试报告中。,第,4,章 综合布线系统工程的测试,12.4,工程经验,1,工程经验一 用,130m,长的,6,类线跑百兆网能通过,FLUKE,测试吗,不能通过,6,类链路测试，但百兆可以正常使用。衰减值（插入损耗）、长度、时延、,ACR,等多数参数均不会通过测试。如果用百兆应用标准进行测试，除了“长度,/,时延”指标差外，其他标准基本上都能通过测试,2.,工程经验二 综合布线时为什么要重视综合串扰、平衡性和回波损耗,在进行综合布线系统测试时，应注意综合串扰、平衡性和回波损耗问题。综合串扰是指一对以上线缆同时传输时，各线对间串扰的和。平衡性是指电缆和连接件的平衡性。平衡性类似于阻抗，它的好坏是衡量电磁兼容性（,E M C,）的重要参数。一般采用纵向变换损耗（,L C L,）和纵向转移损耗（,L C T L,）两个参数来定义其平衡性。回波损耗（,S R L,）是衡量链路全程结构是否一致的重要参数。它主要是由于链路中阻抗不均匀性引起的，通常发生在接头和插座处。,第,4,章 综合布线系统工程的测试,3.,工程经验三 如何确定综合布线第三方检测的标准和数量,在施工结束后，乙方一般会进行自检自查，然后甲方会请第三方来进行检测。由于在施工合同中经常出现没有规定测试的模式，乙方、第三方可能会采用不同的模式，检测的结果（比如合格率）会发生“争议”。第三方一般采用永久链路模式进行验收测试，而乙方则经常性地倾向采用信道验收测试。建议在合同或者附加合同中规定检测标准和模式，以减少争议和提高链路合格率。,抽查数据根据,GB40312-2007,要求按照,14%,的比例抽测，不足,100,条链路则全部测试，如果合格率低于,99%,，则整个工程要进行全测。,第,4,章 综合布线系统工程的测试,4.,工程经验四 综合布线几种盘线方式的测试对比,在施工过程中，有时会将两端多余的网线盘起来，这样会影响网线的测试项目，有时还能造成测试不能通过的情况，例如表,12-1,所示。,第,4,章 综合布线系统工程的测试,测试参数,缆线测试状态,在缆线正常状态下,从缆线,14M,处将缆线卷成,2,圈直径为,1M,的圆圈,从缆线,14M,处将缆线卷成,1,圈直径为,1M,的圆圈,长度,40.3M,40.3M,40.3M,传播延迟,242ns,242ns,242ns,延迟偏移,9ns,9ns,9ns,插入损耗,13.4dB/10.4dB,13.6dB/10.4Db,13.4dB/10.4Db,回波损耗,17.6dB/0.6dB,12.2dB/-0.7dB,17.4dB/0.4dB,NEXT,62.6dB/7.0dB,62.4dB/6.9dB,62.4dB/6.9dB,PSNEXT,61.9dB/9.3dB,61.4dB/9.1dB,61.4dB/9.1dB,ACR,60.2dB/8.4dB,49.7dB/8.3dB,49.7dB/8.3dB,PSACR,49.7dB/11.0dB,49.1dB/10.7dB,49.1dB/10.7dB,ELFEXT,40.4dB/14.1dB,43.8dB/14.2dB,43.8dB/14.2dB,PSELFEXT,47.2dB/17.3dB,43.3dB/17.6dB,43.3dB/17.6dB,测试结果,测试通过,测试未通过,测试通过,表,12-1,网线不同状态时测试结果,注：,1,、网线采用,AMP,（安普）超,4,类双绞线。,2,、测试仪器使用,FLUKE1800AP,。,习 题,1,）简述永久链路测试和信道测试的概念。,2,）简述如何测试电缆跳线？,3,）简述如何测试光纤？,第,4,章 综合布线系统工程的测试,
