彩电基本原理.ppt

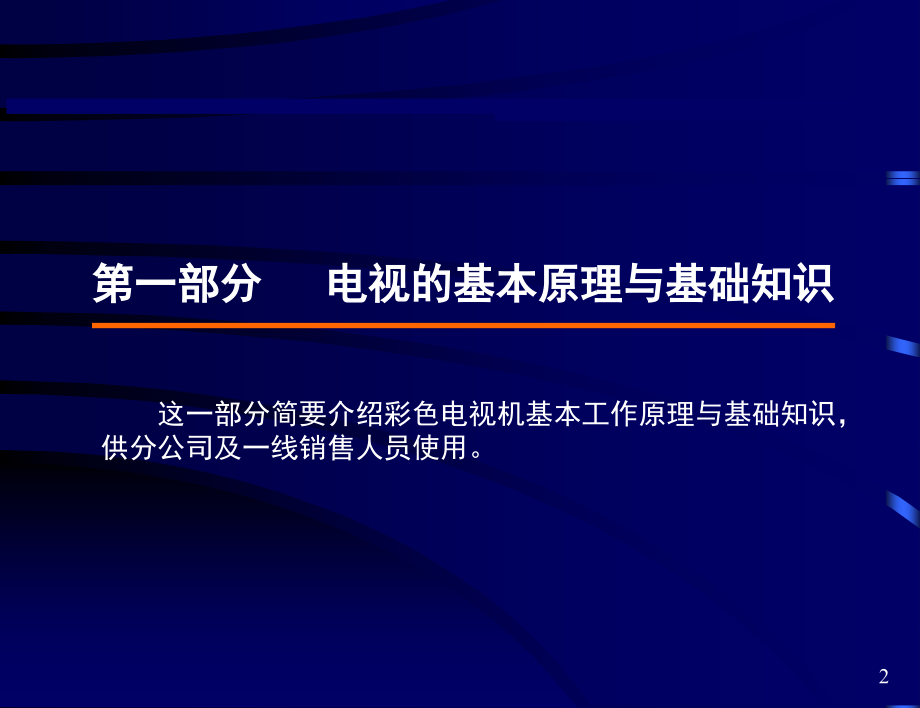

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,彩电基本原理与常识,市场部产品培训教材之一,2,第一部分 电视的基本原理与基础知识,这一部分简要介绍彩色电视机基本工作原理与基础知识，,供分公司及一线销售人员使用。,3,1,、电视信号传输的三种形式：,卫星传输,CATV,地面广播,电视信号的三种传送方式,电视的基本原理与基础知识,信号传输,4,1,、电视信号传输的三种形式：,卫星电视广播系统：通过赤道上空约,35800,公里处的静止轨道的定点卫星来转发的,.,具有发射功率小，服务区广的优点，是当今电视主要发展方向之一。,有线电视,CATV,：通过同轴电缆传输，使电磁能量得到合理的使用，对于改善收看质量十分有利，还增加了,37,个有线电视专用频道，最多可用的频道达到,105,个。,地面广播系统：通过电视发射天线向地域空间发射电磁波。在广大农村采用。缺点是传输距离短、范围小，因此电视终端的观看效果稍差。,电视的基本原理与基础知识,信号传输,5,2,、什么是全频段有线电视,CATV,？,有线电视广播系统是电视信号通过同轴光缆进行传输的广播形式，由于其不会对周围环境、其他电子设备造成影响，因此允许利用部分频道间的空隙，作为增补频道，这样用户可以实际使用的频道加多,37,个。,地面广播系统的频道数：,C1,C57,，共,57,个；,早期有线电视（,CATV 300MHz,）覆盖的频道数：,C1,C57,，,Z1,Z16;,全频段有线电视（,CATV 470MHz,）覆盖的频道数：,C1,C57,，,Z1,Z37,，共,94,个。,电视台,同轴光缆,电视的基本原理与基础知识,CATV,6,3,、三基色原理：,实践证明，用红,R,、绿,G,、蓝,B,三种光作为基色，按照不同的强弱比例相混合后，可以组成各种不同色彩的光。因此彩色电视机选用,R,、,G,、,B,三基色作为传送图象的基础。,图：三基色光相混合的彩色感觉,电视的基本原理与基础知识,三基色原理,7,4,、彩色三要素：,彩色光有三个基本量：亮度、色调、色饱和度，俗称彩色三要素。,亮度：,表示明暗的程度，当光强增高时，感觉明亮；,色调：,指光所呈现的颜色，如红、橙、黄等；,色饱和度：,指色彩的深浅程度；,高 色饱和度 低,低 亮度 高,色调,电视的基本原理与基础知识,彩色三要素,8,5,、普通彩色电视机工作原理：,高频调谐器,中放,/,视放,显象管,电源,伴音处理,扫描电路,扬声器,图：普通电视机工作原理框图,信号,电视的基本原理与基础知识,电视工作原理,9,电视机各主要部分工作介绍：,高频调谐器：,电视机信号通道入口，俗称高频头，接收,TV,信号并将其变频、转频为中频电视信号。,中放,/,视放电路：,接收高频调谐器传送的中频电视信号，进行中频放大、检波，并分离出第二伴音中频信号；一路传送到视频单元输出图象信号，另一路传送到伴音电路。,伴音电路：,接收分离出的伴音信号进行相应处理，送至扬声器还原为声音。,电源：,输入交流电，提供电路工作所需的基本电压。,行场处理：,接收中放电路传送的视频信号，分离出行、场同步信号到行场扫描电路，处理后输出锯齿波加到行、场偏转线圈，使显象管的电子束与呈现扫描状态。,回扫变压器：,俗称行包、高压包，是行处理电路的一部分，主要作用是提供显象管工作所需的高压，可通过其调整显象管画面的聚焦、栅极电压。,电视的基本原理与基础知识,电视工作原理,10,显象管：,将接收的电子信号通过电子束扫描还原为图象。,显象管成像原理：,简单来讲，显象管,工作时，后端电子枪（红、绿、蓝）发出电子束，电子束在偏转线圈产生的磁场作用下，改变运动轨迹，并轰击到屏幕表面上的荧粉产生彩色图象。,电视的基本原理与基础知识,电视工作原理,11,6,、像素、扫描,像素：电视画面由一个个均匀的,“,点,”,组成，这种点叫做像素。标准化电视每行应包括,720,个像素。,扫描是指图象顺序传送、重现的过程。,扫描遵从 从左到右、由上而下的方式进行。,发端光电转换,收端电光转换,图：图象顺序传送示意图,从左到右,由,上,而,下,电视的基本原理与基础知识,扫描,12,行扫描、行频：,扫描过程中，将每个像素自左到右的传送,称为,行扫描,。,行频,：每秒钟完成的行扫描次数。,对于,PAL,制式，以隔行扫描为例，其每帧,图象包括,625,次行扫描；画面一秒钟出现,25,帧,图象，因此,50Hz,隔行扫描的行频可以计算：,625,（行）,/,帧,25,帧,/,秒,15625Hz,；,NTSC,制式隔行扫描的行频：,525,（行）,/,帧,30,帧,/,秒,15734Hz,。,电视的基本原理与基础知识,扫描,13,行扫描的两种方式：,按照自左到右、自上而下的扫描方式称为逐行扫描。,将一帧图象分成奇数场、偶数场传送的方式称为隔行扫描，每帧图象等于两幅图象。,图：隔行扫描重现图象示意,电视的基本原理与基础知识,扫描,14,场扫描、场频：,扫描过程中，自上而下进行的扫描称为,场扫描,。一幅完整的图象称为一场。,场频,是指一秒钟内形成,“,场,”,的次数。,PAL,制式场频为,50Hz,；,NTSC,制式场频为,59.94Hz,，通常称为,60Hz,。,电视的基本原理与基础知识,扫描,15,7,、什么是倍场扫描技术？,倍场扫描技术是一个相对概念，是指在传统,50/60Hz,场频的基础上，将场频提高一倍的扫描技术，通常也称之为,100Hz,倍场扫描。,电视的基本原理与基础知识,扫描,16,倍场扫描有什么优点？,稳定、抗闪烁：,科学研究表明：人眼能够观察到画面闪烁的临界频率是,75Hz,。普通隔行扫描技术的场频是,50Hz,，即每秒钟出现,50,幅图象，人眼能够感觉到闪烁现象；倍场扫描将场频提高一倍，画面的稳定程度大大提高，人眼观看画面没有闪烁感，因此观看较为舒适。,画面细腻程度增加：,由于行频提高一倍（由,15625Hz,提高到,31.5KHz,），画面的细腻度有所增加，画质提高。,倍场扫描有什么缺点？,线间闪烁、行结构闪烁严重：由于倍场扫描仍然是隔行扫描方式，因此线间闪烁与行结构闪烁现象严重，这是其画质不如逐行扫描方式的主要原因。,电视的基本原理与基础知识,扫描,17,8,、什么是逐行扫描技术,逐行扫描是在隔行技术上发展起来，是采用内插技术按照每幅画面的行数依次进行的扫描技术，可以有效提高画面的细腻、清晰程度。,逐行扫描技术的场频有,50Hz,、,60Hz,、,75Hz,等，显然，场频越高，行频也就越高，从而对电视机的性能要求也就越高。,电视的基本原理与基础知识,扫描,18,9,、几种制式的不同比较,目前中国大陆采用,PAL,D/K,制式，场频,50Hz,，伴音是,6.5MHz,。,香港地区采用,PAL,I,制式，伴音,6.0MHz,；,美国等地采用,NTSC,M,制式，场频,60Hz,；,电视的基本原理与基础知识,制式,19,第二部分 常见问题解答,当今电视显示技术发展迅猛，作为一线销售人员，对新技术、新显示材料发展必须有所了解，这样不仅能够扩大自身的知识面，而且还能使自己在日趋激烈的行业竞争中保持清醒的头脑，从容应对销售过程中出现的各种问题。,根据我们的调查，有以下知识是一线销售人员应该了解掌握的。,20,1,、目前电视机显示方式分为那几类？,根据行业内较为成熟的技术来看，电视机显示方式分为以下几种：,CRT,：（,Cathode Ray Tube,）阴极射线管，目前使用率最高的显示器件，包括普通彩电、背投等；,FPT,：平板显示器件，主要有以下几种：,LCD,：（,Liquid Crystal Display,）液晶显示器件；,LED,：（,Light Emitting Diode,）发光二极管,PDP,：（,Plasma Display Panel,）等离子显示器件；,LCOS,：（,Liquid Crystal On Silicon,）硅基液晶显示技术，未来非常有发展潜力的技术；,常见问题解答,显示方式,21,2,、电视机主要使用的集成电路（芯片）有那几个？,两片机：,目前彩色电视机普遍采用两个芯片进行信号处理与程序控制，一是微处理器,MCU,，主要发出各种命令，我们通常用的转台、搜台、功能操作都通过微处理器进行；另一个是解码芯片，主要作用是进行信号的解码处理，如红绿蓝信号输出。,对于逐行扫描电视机来说，它内部还增加了一个逐行处理芯片，作用是将接收到的隔行信号处理为逐行扫描方式。,超级单片机：,单芯片是,2000,年底推出的集成电路，其原理是不断发展的集成技术，将微处理器,MCU,与解码芯片合而为一，不仅降低了成本，更使电视机的性能得到相应提高，尤其是内部存储空间增大后，能够附加更多的实用功能。,常见问题解答,芯片种类,22,2,、,CRT,显象管的规格分类：,目前显象管主要分为两大类：普平、纯平。,普平：,普平,球面,超平,超薄,14,”,-38,”,29,”,-34,”,较少用,常见,尺寸,细分,图示,常见问题解答,CRT,分类,23,纯平：,纯平,假平,真平,14,”,-38,”,观看时有内凹感,真实平面感觉,常见问题解答,CRT,分类,24,3,、彩电屏幕尺寸是怎样规定的？,彩电屏幕尺寸常用整个光屏对角线尺寸来表示，使用单位为英寸或者厘米，,1,英寸,2.54,厘米。,通常，最大可视尺寸并不等同于标称的屏幕尺寸，以,25,英寸彩电为例：标称尺寸为,64cm,，而可视尺寸约为,59cm,，相当于,23.2,英寸。,常见问题解答,CRT,尺寸,25,4,、什么是投影电视？,投影电视有别于传统,CRT,电视，是采用光学投影成像原理进行工作的电视系统，大部分采用,CRT,投影管，目前也开发出了液晶投影电视。,根据投影方式划分，可分为正投与背投两种形式。,正投,指从屏幕前方投射光线成像的方式。,成像大小可根据空间范围进行调整，,广泛使用在娱乐、会议场所。,目前，索尼、三星等公司都推出了,相应的产品，但因其价格高，对工作,距离较大，因此家庭很少使用。,光信号,正投影示意图,投,影,屏,常见问题解答,投影电视,26,投影屏,光信号,背投影示意图,反射屏,4,、什么是投影电视,背投（,CRT,类）,是指从屏幕背面投射光线成像的方式。,根据背投影方式的特点，又分为反射式,（背投电视）和直射式（电视墙单元）。,与正投方式相比，背投影电视占据较,小的工作空间，其成本相对较低，比较,适合家庭使用。,常见问题解答,投影电视,27,5,、什么是数字电视？与数字化电视、数码电视的区别？,数字电视,有别于传统的模拟电视，是指从信号采集、发送、接收、处理全部采用数字方式进行的电视系统。在距电视机显示屏高度,3,倍距离上所看到的图象质量与观看原景象或表演时所得到的印象相同。如康佳在美国拉斯维加斯展出的数字电视,T3298,。,由于采用全数字处理方式，数字电视具有高清晰、节目丰富等特点。,数字化电视,本质上还是模拟电视。不过其电路上采用数字技术处理视、音频的模拟信息，从而提高了图象与声音的质量。如康佳柔性电视、飞拓,SDTV,等。,数码电视,也是模拟电视。早期的电视机都采用立式元件，电视机内部不能存储信息，只能进行简单的信号处理；数码电视采用了集成技术，内部有大量的集成电路系统，既提高图象质量，又可以存储一些有用的信息，如康佳超级电视，其菜单、游戏、附加功能都是采用数码技术的结果。,常见问题解答,数字电视,28,6,、数字电视的基本特征：,美国数字大联盟认为，真正的数字电视必须具备以下三要素：,有效行至少为,1080,行：即每帧画面的实际扫描次数至少为,1080,次，我们在资料上见到的,1920,1080i,就是这个意思；,具有杜比,AC,3,声音解码功能：即通常讲的,5.1,声道输出；,16,：,9,画面显示：屏幕长高比为,16,：,9,，符合最佳视觉角度；,根据以上要素来看：目前市场上宣传的,“,数字电视,”,都不是真正意义上的数,字电视，因为中国制式的标准还正在确定之中，市面上较早的电视机只能够接收,美国制式的信号，不能符合中国制式，而且需要配合机顶盒使用，因此现在市面,上的,“,数字电视,”,只是部分厂家进行的宣传而已。,常见问题解答,数字电视,29,7,、数字电视的分类：,数字电视,高清晰度,数字电视,HDTV,标准清晰度,数字电视,SDTV,High Definition Television,，,能接收全部,ATSC 18,种数字,电视画面格式，,采用隔行,1080,条扫描线（,1080i,）或,逐行,720,条扫描线（,720p,）,的扫描方式,，重现高清晰,数字电视,(HDTV),节目本来,的品质,Enhanced Definition Television,能接收全部,ATSC 18,种数字,电视画面格式，,采用逐行,480,条扫描线,（,480p,）的扫描方,式重现节目画面,Standard Definition Television,能接收全部,ATSC 18,种数字电,视画面格式，,采用隔行,480,条,扫描线（,480i,）,的扫描方式,重现节目画面,增强型数字电视,EDTV,标准清晰度,数字电视,常见问题解答,数字电视,30,8,、什么是数字电视,ready,机与机顶盒？,完整的数字电视能够直接接收数字信号并进行解码处理，即一体机方式。,Ready,机,是指将数字电视内部的信号解码部分分离后留下的显示部分，也就是说数字电视,ready,机是一个显示终端系统。,数字电视机顶盒是数字电视的解码部分，作用是将数字信号进行解码处理后输出视频与数字音频信号，并可进行增值服务操作。,常见问题解答,数字电视,31,9,、数字电视在中国的进程：,根据国内数字电视试验的情况来看，现行的模拟电视广播至少在未来,10,年内不会完全停止。在今后相当长的过渡期内，模拟式广播体制将与数字式广播电视体制并存，直到消费者手中的模拟电视被淘汰为止。,目前我国数字电视的发展主要分为,3,个阶段：,（,1,）实现普通模拟电视的数字化。即利用数字信号处理技术，改进现有模拟电视的缺陷；,（,2,）把现行模拟电视制式下的图像、声音信号进行数据压缩，使图像质量可达到电视演播室的质量水平。因为它与现行彩色显像管的极限清晰度（大于,550,线）是相适应的，故估计这种标准清晰度电视在我国将很快实现。,（,3,）生产出图像质量达到,35,电影胶片水平、图像水平清晰度大于,800,线的高清晰度电视。根据我国国情，这种高清晰度电视要在我国普及至少需要,10,年时间。,常见问题解答,数字电视,32,10,、什么是液晶显示技术？,LCD,(,Liquid Crystal Display,),液晶是一种全新的显示器件，它是是介于晶体和液体之间的一种物质，如果在液晶两端加上电场，受电部分的分子排列就会变得十分整齐，使光线容易通过；不通电时排列混乱，阻止光线通过。液晶面板包含了两片相当精致的,无钠玻璃素材，称为,Substrates,，中间夹著,一层液晶。,目前常用的液晶屏,是,TFT,(,晶体管薄膜技,术,),真彩色液晶。,常见问题解答,液晶显示,33,11,、液晶技术有什么优点？,常见问题解答,液晶显示,34,12,、目前液晶的缺点：,常见问题解答,液晶显示,35,13,、什么是,PDP,等离子显示？,等离子显示屏,PDP,（,Plasma Display Panel,）,是一种利用气体放电的显示装置，这种屏幕,采用等离子管作为发光元件，大量的等离子,管排列在一起构成屏幕，每个等离子对应的,每个小室内都充有氖氙气体。在等离子管电,极间加上高压后，封在两层玻璃之间的等离,子管小室中的气体会产生紫外光激励平板显,示屏上的红绿蓝三基色荧光粉发出可见光。,常见问题解答,PDP,显示,36,14,、,PDP,的优点：,体积小、重量,轻，无辐射,亮度均匀，,图象不失真,高亮度、大,视角、全彩,色、高对比度,电路拆装容易,工艺简单,屏幕大,刷新速度快,常见问题解答,PDP,显示,37,15,、等离子显示的缺点：,表面承压能力差：,离子显示是平面设计，面且显示屏上的玻璃极薄，所以它的表面不能承受太大或太小的大气压力，更不能承受意外的重压。,耗电量大：,PDP,显示屏的每一颗像素都是独立地自行发光，相比于显象管电视机使用一支电子枪而言，耗电量自然大增。一般等离子显示器的耗电量高于,300,瓦，是未来家电中不折不扣的耗电大户。,价格相对较高：,PDP,价格比同尺寸液晶虽然降低，但仍然偏高，目前主要用于公共场所，如飞机场、展示会场、企业研讨、学术会议及远程会议等。,常见问题解答,PDP,显示,38,16,、未来电视技术的展望：,纵观电视发展历史，每一次电子技术的进步都对电视产生重要影响。在未来，广泛应用的将是以数字技术为基础的全媒体电视系统，电视机不再有笨重的结构，新型平板显示技术的出现将完全取代,CRT,的地位，轻盈、靓丽、随心所欲是未来我们对电视机的印象；甚至我们可以大胆想象：未来提供电视节目已经不是电视系统的主要目的，更多、更全面、更丰富的内容将使电视成为人们日常活动的中心；现阶段针对电视的种种尝试（如网络、互动）都将在数字电视基础下成为可能。,常见问题解答,未来显示技术展望,39,本部分内容结束，,谢谢大家！,
