塑料制品加工中的气泡问题该如何处理.ppt

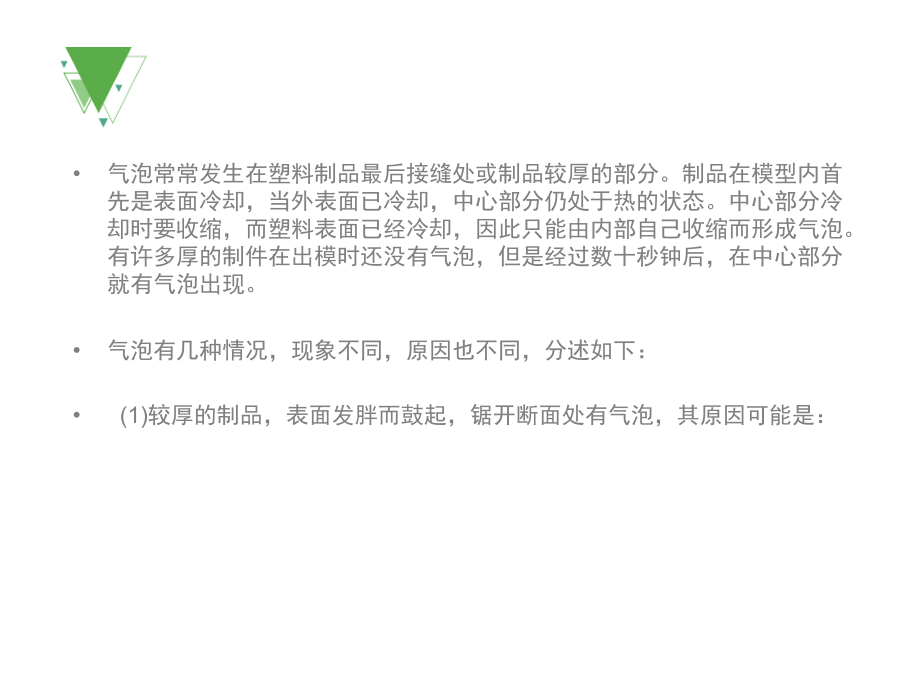

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,塑料制品加工中的气泡问题该如何处理,气泡常常发生在塑料制品最后接缝处或制品较厚的部分。制品在模型内首先是表面冷却，当外表面已冷却，中心部分仍处于热的状态。中心部分冷却时要收缩，而塑料表面已经冷却，因此只能由内部自己收缩而形成气泡。有许多厚的制件在出模时还没有气泡，但是经过数十秒钟后，在中心部分就有气泡出现。,气泡有几种情况，现象不同，原因也不同，分述如下：,(1)较厚的制品，表面发胖而鼓起，锯开断面处有气泡，其原因可能是：,1)注射速度太快，包住空气，无法排除，形成气泡。,2)加料量过多或过少，注射压力太高，也会产生这种现象，如适当调整加料量就会改善这种现象。,3)冷却时间太短(特别是厚壁制品)，解决办法可以在机器外用冷水及冷压模进行冷却。,4)制品中有分解黑线现象，这是由于温度过高而形成的。如果情况不严重，可以适当降低温度，如果整个机筒分解，则必须拆车清理。,5)模具的进浇口太小与排气不良，也会产生这种现象。,(2)实心制品有空洞，并有发黑现象。实心制品成型时，注射压力要低，注射速度要慢，否则，空气在高压下经过摩擦烧焦被包住在制品中，使制品当中有黑的空嗣。因此适当降低注射压力及注射速度，空洞现象就会消失。还可以检查一下加料量是否过多，适当减少一些加料量对改善这种现象也是有利的。,(3)塑料制品厚度不同时，在制品较厚部分有小气泡，或在制品特厚处有黑色大泡包在里面。,同时成型几个形状不同的制品时，必须注意各个浇口的大小要与制品重量相当，否则，厚的制品容易产生气泡。同时还要注意模具的排气，经常留在前模上的制品使排气比较困难，就容易产生上述现象。可以通过修改模具或增加保压时间及冷却时间，来补厚断面压力不足，从而改善这种现象。更主要的是在设计制品时，应尽量避免制品有特厚部分。,对于热塑性塑料制品采用不同的成型方式，其工艺与设备均不相同，但在成型前，都需将主要原料与辅助原料进行混炼，使原料均匀混合，制成颗粒、粉状或其它状态，再进行成型。对于热固性塑料制品，则一般采用涂覆、浸渍、拌合、热压等的组合成形。,（一）模压成型,又称压塑法，是制造热固性塑料主要成型方法之一，有时也用于热塑性塑料。它是把粉状、片状或粒状塑料置于金属模具中加热，在压机压力下充满模具成型。在压制中发生化学反应而固化，脱模即得产品。,（二）注射成型,又称注塑，是热塑性塑料的主要成型方法之一。它是将塑料颗粒在注射机的料筒内加热熔化，以较高的压力和较快的速度注入闭合模具内成形。,（三）挤出成型,又称挤压或挤塑法。它是将原料在加压筒内软化后，借加压筒内螺旋杆的挤压，通过不同型孔或者连续地挤出不同形状的型材如管、棒、条板等。,（四）延压成型,是将混炼出的片状塑料经辊压逐级延展压制成一定厚度的片材。,（五）层压成型,是制造增强塑料的主要方法之一。它是将层状填料如纸、布、木片等，在浸渍机内浸渍或涂胶机中涂覆热固性树脂溶液，经干燥后重叠一起或卷成棒材和管材，在层压机上加热加压，固化后成形。,（六）浇铸成型,又称浇塑法。它是将热态的热固性树脂或热塑性树脂注入模型，在常压或低压下加热固化或冷却凝固而成形。,
