第22讲生活用电.ppt

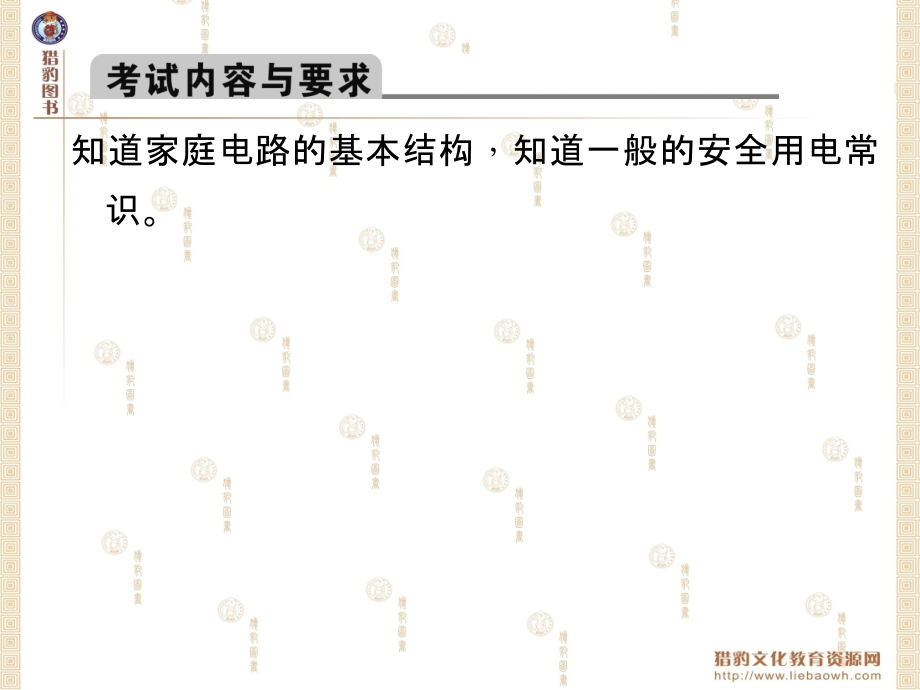

物 理,生活用电,第二十二讲,知道家庭电路的基本结构,，,知道一般的安全用电常识。,一、家庭电路,1,家庭电路的组成：低压供电线路、,_,、总开关,_,、插座、用电器等。新建楼房的保险装置一般采用,_,。,2,火线和零线：火线与零线之间有,_,V,，,零线与大地之间没有电压,，,可以用,_,辨别火线和零线。,3,三线插头：有金属外壳的家用电器的电源插头有三根线,，,一条接,_(,标着,“,L,”,),，,一条接零线,(,标着,“,N,”,),，,第三条标着,“,E,”,的导线和用电器的,_,相连,，,插座上相应的导线和室外的,_,相连。,4,漏电保护器：在新建的楼房里,，,总开关上还装有漏电保护器,，,如果站在地上的人不小心接触了火线,，,电流经过人体流入大地,，,就会迅速,_,，,对人身起到保护作用。,电能表,保险丝,空气开关,220,试电笔,火线,金属外壳,大地,切断电源,二、家庭电路中电流过大的原因,5,家庭电路电流过大的两个原因：一是,_,，,二是,_,。,6,保险丝,(,熔丝,),是由电阻率,_,，,熔点,_,的铅锑合金制成的。电路中电流过大时,，,能,_,，,切断电路,，,起到保护作用,，,选用保险丝应使它的额定电流等于或,_,电路中最大正常工作电流。,三、安全用电,7,触电,(1),原因：人体直接或间接与火线连通造成的。,(2),种类：低电压触电：,单线触电：人体站在大地上与火线接触；,双线触电：人体同时接触火线与零线。,(3),高压触电：,高压电弧触电；,跨步电压触电。,8,安全用电原则：不,_,低压带电体,，,不,_,高压带电体。,9,防雷：雷电是自然界中一种剧烈的,_,现象。打雷时,，,雷电往往会经过地面上突起的部分,，,因此,，,高大建筑物应安装,_,。,发生短路,电路中总功率过大,大,低,自动熔断,稍大于,接触,靠近,放电,避雷针,(1),不能用铜丝或铁丝替代保险丝。,(2),可以利用试电笔分辨火线和零线,，,利用试电笔,，,手一定要接触笔尾金属体,，,手一定不能接触笔尖金属体。,(3),为了防止触电,，,安装家庭电路时,，,开关应接在火线上,，,螺线口灯泡的螺旋套接线柱应接零线。,1,(2013,，,铁岭,),周末,，,小明在家看电视时感到口渴,，,于是他想用,“,热得快,”,烧水,，,结果刚刚把,“,热得快,”,的插头插入插座,，,电视机就立即停止工作,，,小明去检查了一下保险丝,，,发现保险丝熔断了,，,造成这种现象的故障可能是,_,插头,_,(,选填,“,插座,”,或,“,插头,”,),短路,，,保险丝是利用电流的,_,热,_,效应工作的。,2,(2014,，,锦州,),当今社会树立安全用电意识十分重要,，,以下操作符合安全用电要求的是,(,C,),A,家用电器失火时,，,先用泡沫灭火器灭火,，,再切断电源,B,保险丝熔断后可用铜丝代替,C,有金属外壳的家用电器其外壳一定要接地,D,电灯开关可以接在零线上,3,(,多选,)(2014,，,沈阳,),如图所示是一种家用挂烫机,，,接通电源后水槽中的水被加热,，,形成的水蒸气通过弯曲导气管从喷头喷出,，,快速除去服装上的褶皱,，,使用方便。下列关于挂烫机的说法中正确的是,(,ABD,),A,衣架处于静止状态,，,是由于它受到的力相互平衡,B,它的电源线带有三脚插头,，,是为了使用安全,C,使用时手应远离喷头的出气口,，,防止水汽化时放热将手烫伤,D,清洁内部水垢时,，,应断开电源开关,4,(,多选,)(2013,，,本溪,),以下做法符合安全用电要求的是,(,AC,),A,如图甲,，,有人触电时用绝缘体挑开电线,B,如图乙,，,用湿手指触摸开关,，,用湿布擦正在发光的灯泡,C,如图丙,，,使用试电笔时,，,手指触笔尾金属体,D,如图丁,，,电线有破损,，,仍可继续使用,5,(2013,，,盘锦,),如图是某家庭的部分电路,，,请把灯泡、插座连接到电路之中,，,要求电路连接符合安全用电原则。,【,例,1,】,(2014,，,内江,),生命可贵、安全第一！在如图所示的各种情况下,，,人体不会触电的是,(),【,解析,】,此题考查家庭电路中几种触电情况。触电的原因是有电流流过人体,，,形成通路。人体为导体,，,一手与火线相接,，,一手与零线相接或与大地相接,，,都会形成通路。一手与火线相接,，,脚站在绝缘木凳上不会形成通路,，,不会触电。故选,D,。,【,答案,】,安全用电,D,【,变式题,1,】,下列符合安全用电要求的是,(),A,用湿抹布擦正在发光的灯泡,B,家庭照明电路中,，,开关要串联在火线和电灯之间,C,为了方便,，,将洗衣机三脚插头改成两脚插头使用,D,用电器起火时,，,要迅速泼水救火,B,【,例,2,】,(2013,，,扬州,),如图甲所示,，,用笔画线代替导线将部分家庭电路连接完整。,【,解析,】,图甲家庭电路中,，,电灯与开关是串联的,，,而电灯与插座之间应该是并联的,，,同时三孔插座应该遵循,“,左零右火上接地,”,的原则。,【,答案,】,如图乙所示,家庭电路,【,变式题,2,】,(,岳阳中考,),用笔画线表示导线,，,将图中开关和它所控制的螺丝口节能灯正确接入家庭电路。,一、方法技巧,家庭电路中的故障判断方法,二、常见易错现象,家庭电路的连接易错,(,正确接法是开关一端与灯泡串联,，,另一端接在火线上,，,零线接在螺口灯泡的螺丝口上,，,插座是左零右火上接地,),；,分析电路故障易错,(,一般地试电笔的氖管在家庭电路中各处都发光,，,电路故障是进户零线断路；如果各处都不发光,，,则是进户火线断路,),。,【,例,3,】,(2012,，,咸宁,),如图所示,，,甲为一个,“,一开三孔,”,开关,(,即一个开关和一个三孔插座连在一,起,),实物图,，,乙为背面接线示意图,，,“,A,”,、,“,B,”,是从开关接线柱接出的两根导线,，,请你将图乙中的电路连接完整,，,使开关控制电灯,，,又不影响插座供其他电器使用。,【,解析,】,开关控制灯泡,，,应与灯串联并且接在灯泡和火线之间,，,三孔插座连接按照,“,左零右火上接地,”,的方法连接,，,灯泡与插座并联。,【,答案,】,图略。提示：,A,导线与火线相连,，,B,导线与灯左端导线相连。,
