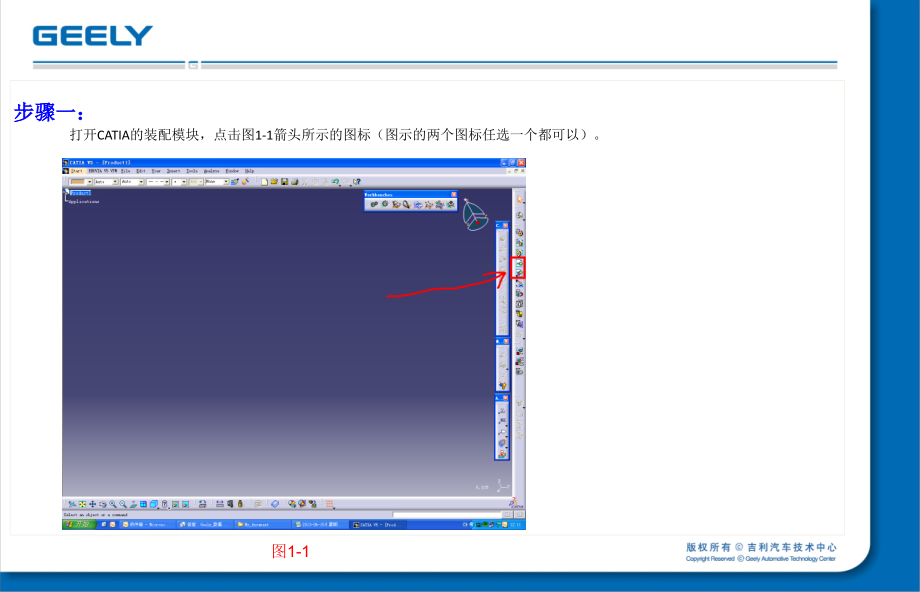

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2013-6-19,#,CATIA,软件测量产品重量及表面积的方法,2013.06.19,步骤一：,打开,CATIA,的装配模块，点击图,1-1,箭头所示的图标（图示的两个图标任选一个都可以）。,图,1-1,步骤二：,然后用鼠标的光标点击一下图,2-1,所示的红色框框的图标，这时会弹出一个“文件选择”的窗口，找到,CGR,数据放置的路径，选择相应的,CGR,格式的数据，再点击对话框的“打开”按钮（如图,2-2,所示），即可调入数据。,图,2-1,图,2-2,步骤三：,点击一下图,3-1,所示的红色框框的图标，这时会弹出一个“测量惯量”对话框，然后鼠标的光标点击,CATIA,绘图区左侧的目录树 上 需要测量重量和表面积的零件（如图,3-2,所示）。这时，“测量惯量”对话框再次弹出，上面便有该零件的重量及表面积等信息。,图,3-1,图,3-2,步骤四：,在图,4-1,所示的红色框框（“,1,”处）的密度一项输入产品的密度值，然后点击“,2,”处的,OK,，点击,OK,时不要马上放开鼠标，而是拖动鼠标光标到该对话框内的任意位置。这时产品的重量值便会自动计算出来。,1,2,图,4-1,THANKS,
