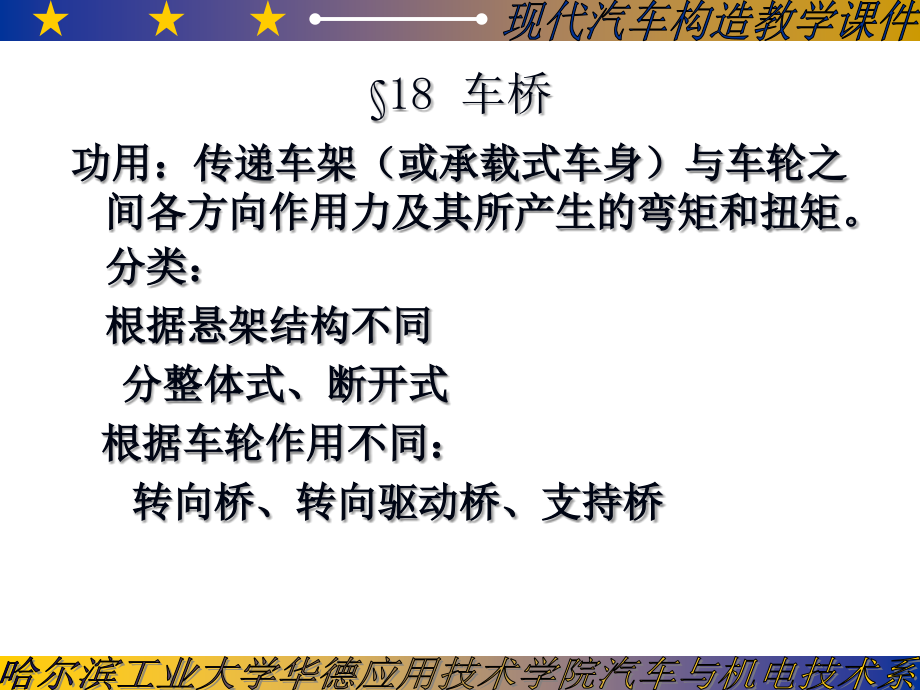

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,现代汽车构造教学课件,哈尔滨工业大学华德应用技术学院汽车与机电技术系,18,车桥,功用：传递车架（或承载式车身）与车轮之间各方向作用力及其所产生的弯矩和扭矩。,分类：,根据悬架结构不同,分整体式、断开式,根据车轮作用不同：,转向桥、转向驱动桥、支持桥,一、转向桥,功用：,通过转向节使车轮可以偏转一定角度以实现汽车的转向；承受一定的载荷。应具有正确的定位角度与合适的转向角；,性能要求：,强度、刚度大；定位角、转向角正确；质量小。,组成：,前轴、转向节、主销、轮毂,转向桥结构：,制动鼓,转向节,车轴,主销,轮毂,三、转向驱动,桥,功用：,驱动汽车行驶，并在转向时，引导车轮偏转，完成转向。,四、支持,桥,二、转向车轮定位,功用：,为保证汽车稳定的直线行驶，转向轮具有自动回正作用，减少轮胎和机件的磨损，应使主销和转向节保持一定的安装的角度，称为转向轮定位。,定位参数有：主销后倾角、主销内倾角、前轮外倾角和前轮前束。分类：,主销后倾作用,：,使转弯后的车轮自动回正，保持汽车直线行驶稳定性。,3,1,、主销后倾,装在前轴上的主销，,上端向后倾斜的现象。,2,、主销内倾,装在前轴上的主销，上端略向内倾斜的现象。,主销内倾角,作用：,1,、使驾驶员转向操作轻便。,主销内倾角,5,8,转向主销内倾角是指从车辆正面看在转向轮上转向主销轴线与铅垂直线的夹角,叫主销内倾角,作用也是为了保持汽车直线行驶的稳定性。,3,、前轮外倾,作用：,当车空载时，轮胎外缘与路面接触，当车载货时，在车重的作用下车轮垂直于路面，使轮胎能够均匀磨损。,前轮外倾角,4,、前轮前束,汽车的前束角是汽车纵向中心平面与车轮中心平面和地面的交线之间的夹角。如果车轮的前部靠近汽车纵向中心平面，则前束为正值（前束角）；反之则为负值（后束角）。,车轮前束的作用,消除汽车行驶过程中因前轮外倾而使两前轮前端向外张开的影响。,一般前束值为,012mm,作业：,1,、试述汽车行驶系的组成及功用？,2,、转向轮的定位参数有哪些？各起什么作用？,
