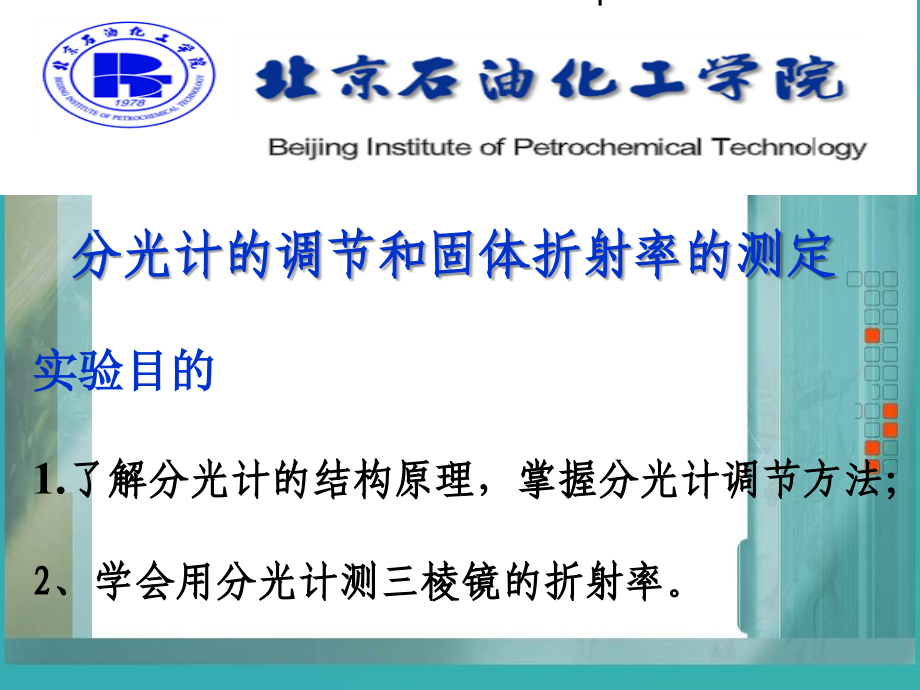

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,分光计的调节和固体折射率的测定,实验目的,1.,了解分光计的结构原理，掌握分光计调节方法；,2、学会用分光计测三棱镜的折射率。,实验原理,二、分光计的结构与调整,实验仪器,注意事项,调整分光计步骤,结束,首页,分光计的结构图,返回,分光计的结构图,返回,1.,狭缝装置；,2.,狭缝装置锁紧螺丝；,3,平行光管；,4.,制动架；,5,载物台；,6,载物台调平螺丝；,7,载物台锁紧螺丝；,8,望远镜；,9,望远镜锁紧螺丝；,10,，阿贝式自准直自镜；,11,目镜视度调节手轮；,12,望远镜光轴高低调节螺丝；,13,望远镜光轴水平调节螺丝；,14,支臂；,15,望远镜微调螺丝；,16,转轴与刻度盘止动螺丝；,17,望远镜止动螺丝；,18,制动架；,19,底座；,20,转座；,21,刻度盘；,22,游标盘；,23,立柱；,24,游标盘微调螺丝；,25,游标盘止动螺丝；,26,平行光管光轴水平调节螺丝；,27,平行光管光轴高低调节螺丝；,28,狭缝宽度调节手轮,返回,各部分名称,调节分光计步骤,a,、,目测粗调,b、,调节望远镜,c、,调节望远镜光轴与分光计中心转轴垂直,d、,调节载物平台与分光计转轴垂直,返回,e、,调节平行光管,调节望远镜的光轴高低调节螺丝和载物平台下的三个调节螺丝，使望远镜和平台基本水平。,目测粗调,1.,将双面反射镜放在载物平台上，与望远镜筒垂直，,视场,中能看到亮,十字,和十字的像。,2.,将平台转过,180,o,，,视场中仍能看到十字的像。,返回,本步要求达到：,步骤：,返回,调节望远镜,在望远镜视场中找到十字像后，,松开望远镜锁紧螺丝，前后移动镜筒,，,使,视场,中的十字像清晰，且与分划板上的双十字没有视差。,返回,目镜调焦,调节望远镜的目镜，使望远镜,视场,中的双十字准线为清晰的细线。,物镜调焦,返回,调节望远镜光轴与分光计中心轴垂直,将双面镜放在平台上，,（双面镜放置方法）,十字像与分划板的上十字线,重合,；,将平台转过,180,o,，,十字像仍与分划板的上十字线重合,。,返回,调节载物平台下的螺丝和望远镜高低调节螺丝,用减半逐步逼近法调节,要求：,操,作：,返回,返回,如果十字像的中心至上方的水平准线的距离为,d，,先调节载物平台下的螺丝,b,或,c，,使十字像的中心向上方水平准线逼近,d/2，,再调节望远镜光轴高低调节螺丝，使两者重合。将载物平台旋转,180,度，用同样方法调节。如此重复调节数次，直至双面镜的任意一面对准望远镜时，均能使小十字反射像与上方的十字,准,线重合为止,。,减半逐步逼近法,调节载物平台下的螺丝,a，,使十字像与分划板的上十字准线重合。,返回,调节载物平台与分光计转轴垂直,将双面镜转过,90,度，,双面镜的放法,返回,调节平行光管,1.,调节平行光管的狭缝的前后位置，使望远镜视场中能看到清晰的狭缝像（平行光管出射平行光）。,2.,调节狭缝宽度调节旋钮，使缝宽适当（一般在测量时，狭缝较细读数才能准确）。,3.,调节平行光管的高低调节螺丝，使,望远镜,视场中的狭缝像居中，上下,对称,。,将已调节好的望远镜正对平行光管，打开钠灯，用钠光照亮狭缝。,返回,步骤：,返回,1.,调节过程中，每一步调节好之后，在调节下一步的时候，不能再破坏原来的调节。,三、注意事项,3.,调节平行光管时再开钠光灯，打开后就不要再频繁开关。,返回,2.,在需要转动望远镜时，可握住支臂转动望远镜，切忌握住目镜和目镜调节手轮转动望远镜。,四、测量最小偏向角,参阅教材77页,次数,位置,2,位置,1,最小偏向角,平均值,（左）,（右）,（左）,（右）,1,2,3,不确定度,4,5,五、计算折射率并给出结果表达式,参照教材78页。,六、思考题,p78,1,一、实验前为什么对分光计进行调节，调节要达,到一个什么样的标准？,次数,位置,2,位置,1,最小偏向角,平均值,（左）,（右）,（左）,（右）,1,2,3,不确定度,4,5,
