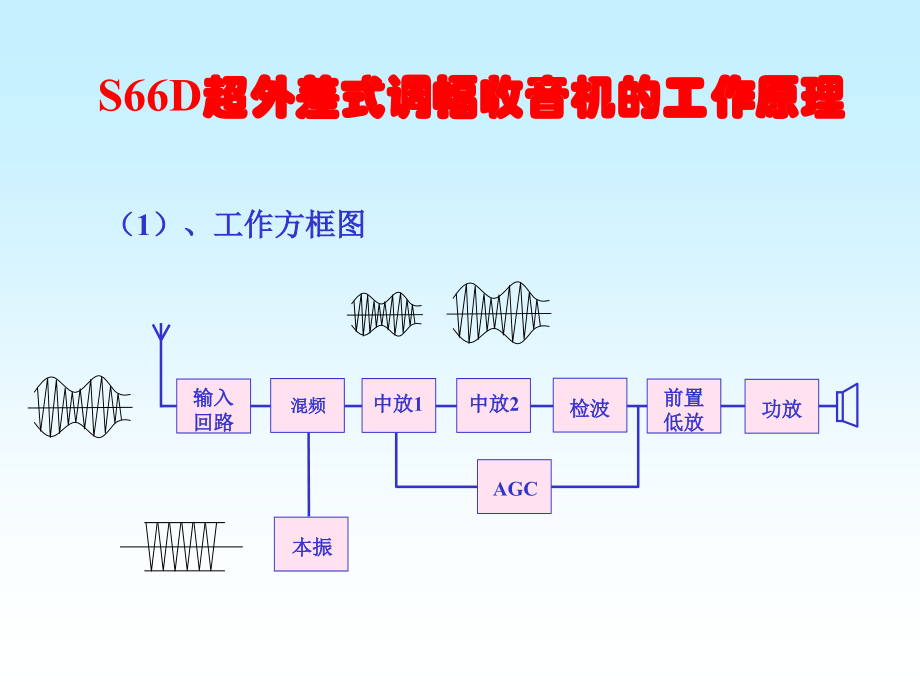

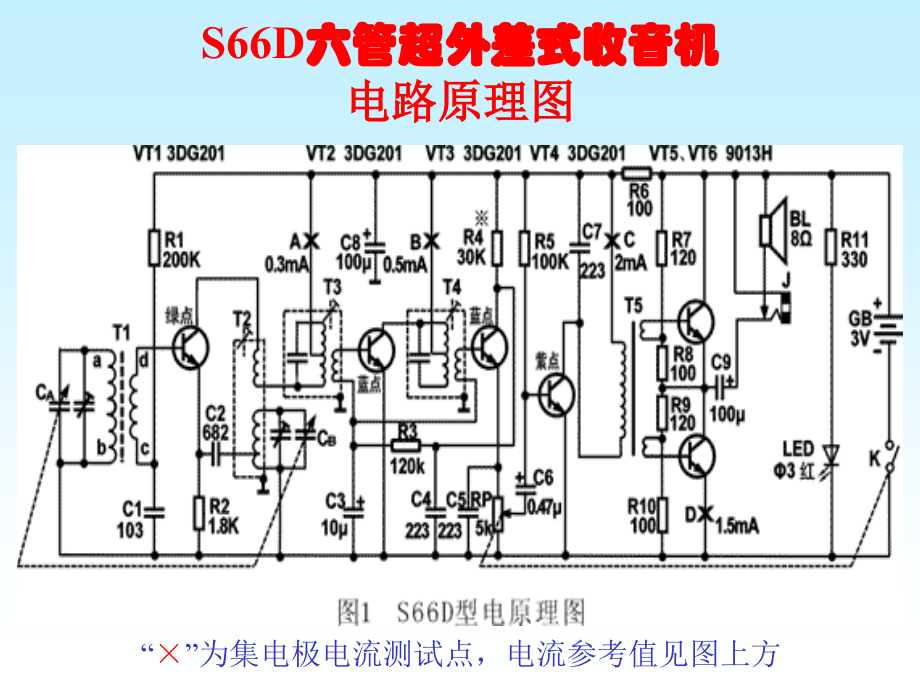

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,S66D,超外差式调幅收音机的工作原理,（,1,）、工作方框图,输入,回路,混频,中放,1,中放,2,检波,前置,低放,功放,AGC,本振,S66D,六管超外差式收音机,电路原理图,“,”,为集电极电流测试点，电流参考值见图上方,S66D,收音机装配图,S66D,收音机的印刷电路,安 装 步 骤,机械部件的安装调整,焊接前的准备工作,元器件的焊接与安装,收音机故障的排除,二 极 管、电容、电阻的 认识,清点材料,第一步：,清点电子元件,请按元件清单一一对应，记清每个元件的名称与外形,注意,友 情 提 醒,1,弹簧和螺丝,要小心滚掉,清点完后请将暂时不用元件、材料放回塑料袋备用。,打开时请小心，不要将塑料袋撕破，以免零件丢失。,清点材料时请将机壳后盖当容器，将所有的东西都放在里面。,零 件,1,电阻,共,11,只,R12 220,红 红 棕,R1 100k,棕 黑 黄,R13 24k,红 黄 橙,R3 100,棕 黑 棕,R7 51,绿 棕 黑,R4 20k,红 黑 橙,R8 1k,棕 黑 红,R6 62k,蓝 红 橙,R9 680,蓝 灰 棕,R2 2k,红 黑 红,R11 1k,棕 黑 红,零件,2,二极管,IN4148,1,个,电解电容,0.47,F,100,F,2,个,2,个,电位器,1,个,零件,3,连接线,Lines 4,根,瓷片电容共,4,个,223,103,3,个,1,个,线路板,1,块,CBM-223,双联,CBM223P 1,只,变压器,1,只,DD,ML10,-18,DD,TF10,-44C,中周,4,只,零 件,4,AM,160,130,100,80,70,60,53,HX108,10KHz,C9018,H331,S9014,C 998,S9013,H 998,3,只,1,只,2,只,三极管,6,只,周率板,1,片,电位盘,1,个,调谐盘,1,个,零 件,5,正极片,2,片,磁棒支架,1,个,磁棒和线圈,1,套,负极弹簧,2,个,零 件,6,双联罗钉,2,个,M2.5*5,谐调盘罗钉,1,个,M2.5*4,电位器罗钉,1,个,M1.7*6,机芯自攻罗钉,1,个,M2.5*5,罗钉,5,个,0.5W 8,喇叭,1,只,拎带,1,根,零 件,7,TUNING,VOLUME,后 盖,零 件,8,前 框 正 面,前 框 背 面,第二步：,二 极 管、电容、电阻的 认识,元件的大小与极性一定不能弄错,注意,区分二极管的极性,1K,1K,IN4148,IN4148,区分电解电容的极性,长,+,短,-,根据正接时漏电流小（阻值大），反接时漏电流大来判断。,+,第三步：,焊接前的准备工作,元件读数测量,元件插放,去氧化层,元件焊接,元件弯制,现在开始焊接了，要注意安全哦！,10%,10,2,银,5%,10,1,金,9,9,9,白,10,5,10,4,10,3,10,2,10,1,10,0,倍率,8,8,8,灰,0.1%,7,7,7,紫,0.25%,6,6,6,兰,0.5%,5,5,5,绿,4,4,4,黄,3,3,3,橙,2%,2,2,2,红,1%,1,1,1,棕,0,0,0,黑,误差,III,II,I,颜色,色 环色 标,色 环 认 识,的,规律,从上页幻灯片可知，,金色,和,银色,只能是,乘数,和,允许误差,，一定放在右边。,表示,允许误差,的色 环比别的色环稍宽，离别的色 环稍远。,我们用的电阻大都,允许误差,是,5%,的，用,金色,色 环表示，因此,金色,一般都在最右边。,清除元件表面的氧化层,左手,捏住,电阻或其他元件的本体，右手用锯条轻刮元件脚的表面，左手慢慢地转动，直到表面氧化层全部去除,。,新元件免去此项。,直接从元件,根部，将元,件脚弯制成形,错,用镊,子夹住元件根,部，将元件脚,弯制成形,yes,大约,1-2 mm,镊子,元 件 脚 的 弯 制 成 形,1,别太短,立式插法的,元件只要弯,一边,元 件 脚 的 弯 制 成 形,2,元 件 的 插 放,卧式插法,立式插法,S66D,收音机电阻,的安装，采用立式,插法,立式插法的注意点,大约,12mm,元件脚大,约折弯,30,o,剪去多余,的元件脚,注意,1,no,yes,烙铁必须插在烙铁架中,1,不能碰东西,烙铁必须插在烙铁架中,2,请给,烙铁架海棉加水,水,焊锡丝,电烙铁加热的进程中要及时给裸铜面搪锡否则会不好焊,烙铁头的保护,烙铁头上多余锡的处理,在,练习板上焊接,1,每人至少焊,90,点，给老师看过后才可焊收音机,在练习板上焊接,2,首先,焊点,然后,在练习板上焊接,3,从右上角,开始，排列整齐焊,1,列空,1,列,在练习板上焊接,4,练习时注意不断总结，把握加热时间、送锡多少，不可在一个点加热较长时间，否则会使印刷电路的焊盘烫坏。,注意尽量排列整齐，才可以看出练习后的进步，改进不足。,注 意,2,焊锡丝,加热中要把斜面靠在元件脚上使加热面积最大,焊点高约,1.5mm,直径与焊盘一致脚高出约,0.5mm,焊点的,正确形状,1,第四步：,元器件焊接与安装,注意不仅要位置正确，还要焊接牢固可靠，形状整洁美观。,元,件 的 焊,接,桌面,间距由孔距决定,.,电解电容紧贴底板安装,注 意,3,焊锡丝,用,电烙铁运载焊锡丝,错,高温使,助焊剂,分解挥发，易造成焊接缺陷,错焊元件的拔除,1,清除烙铁上的锡，绿面向下，用烙铁将元件脚上的锡尽量刮除,错焊元件的拔除,2,镊子,拔,用烙铁将锡熔化,电位器,阻值的测量,1K,测,1,与,3,间阻值,5K,转动旋钮，,1,与,2,，,2,与,3,间的阻值应随之改变,1,2,3,类别,电阻,R,电容,C,三极管,hfe,中周,输入变压器（兰色）,测量内容,电阻值,电容绝缘电阻,晶体管放大倍数,9018H,（,97-146,）,9014C,（,200-600,）、,9013H,（,144-202,）,正、反向电阻,红,2,黄,4,0.3,0.4,1.8,3.8,0.4,白,4,0.3,2,4.5,1,黑,初次级为无穷大,90,220,90,万用表量程,10,、,100,、,1K,10K,hfe,1K,1,1,普通烙铁头,修改后,长命烙铁头,扬声器,电阻值,1,友 情 提 醒,2,焊接前电阻要看清阻值大小，并用万用表校核。电容、二极管要看清极性。,一旦焊错要小心地用烙铁加热后取下重焊。拨下的动作要轻，如果安装孔堵塞，要边加热，边用针通开。,电阻的读数方向要一致，色环不清楚时要用万用表测定阻值后再装。,上螺丝、螺母时用力要合适，不可用力太大。,印制板正面元件的位置,4148,4148,4148,103,223,223,223,223,223,223,223,223,223,4.7F,100F,4.7F,100F,9018,9018,9018,9018,9013,9013,9014,CBM-223,先上双联反面,的镙丝，再焊接,印制板背面的安装,前框准备,1,前框 背面,前框准备,2,前框 正面,撕去周率板,正面的保护膜,和背面的双面胶,贴于前框,AM,160,130,100,80,70,60,53,HX108,10KHz,AM,160,130,100,80,70,60,53,HX108,10KHz,前框准备,3,0.5W 8,将喇叭安,装在前框,我怎么装,不进去？,向下压,向前撬,前框准备,4,将拎带套,在前框,注意指示,方向哦,将调谐盘安装,在双联轴上,用,M2.5,4,的螺钉固定,0.5W 8,前框准备,5,0.5W 8,将导线焊在喇叭,与电路板上,将正负电源线焊在,电路板的指定位置,连接测试点,0.180.22,mA,0.40.8,mA,12,mA,35,mA,410,mA,前框准备,6,印制电路板,机芯安装方向,0.5W 8,CBM-223,CBM-223,调整中频频率第一步,打开收音机，,随便找一个,低端电台,先调黑中周,B5,调到声音响,亮为止,然后调白,中周,B4,最后调黄,中周,B3,要按顺序,调节哦,CBM-223,调整中频频率第二步,当本地电台,已调到很响,时，改收弱,的外地电台,用第一步的方法调整。,再调到声音最响为止。,按上述方法从后向前的,次序，反复细调二、,三遍,CBM-223,调整频率范围（对刻度）,在,550-700KHz,范围内选一个,电台，如中央,人民广播电台,640KHz,。,调红中周,B2,调到,640KHz,电台,声音最大,1,、调低端,CBM-223,调整频率范围（对刻度）,在,1400-1600KHz,范围内选一个电,台，如,1500KHz,将协调盘指针指,在周率板刻度,1500,KHz,的位置,2,、调高端,以上,1,、,2,两,步需反复二,到三次，频,率刻度才能,调准,调节双联左上,角的微调电容，,使电台声音最大,CBM-223,统调,收一个最,低端电台,低端统调,调整线圈在磁棒,上的位置，使声,音最响,CBM-223,统 调,收一个最,高端电台,高端统调,调节双联上的微调,电容，使声音最响,测 试 方 法,先制做一个铜铁棒,用废笔杆或塑料管做成绝缘棒,嵌入一根铜棒,或铝棒,嵌入高频磁芯,或断磁棒,测 试 方 法,用,铜,铁,棒,测,试,1,将收音机调,到低端电台,位置,CBM-223,用铜棒靠近线圈，,如果声音偏大，,则说明天线线圈,电感量偏大，将,线圈向磁棒外侧,稍移。,用,铜,铁,棒,测,试,2,CBM-223,用磁铁端靠近线,圈，如果声音偏,大，则说明天线,线圈电感量偏小,，将线圈向磁棒,中心稍移。,用铜铁棒两端分别靠近线圈,如果收音机声音都变小，说,明电感量正好，则电路已获,得统调,测试方法,实习组装调整中易出现的问题,1,、变频部分,判断变频级是否起振，用,MF47,型万用表直流,2.5V,档接,V1,发射级，负表棒接地，然后用手摸双联振荡联（即连接,B2,端），万用表指针应向左摆动，说明电路工作正常，否则说明电路中有故障。变频级工作电流不宜太大，否则噪声大。红色振荡线圈外壳两脚均应弯脚焊牢，以防调谐盘卡盘。,2,、中频部分,中频变压器序号位置搞错，结果是灵敏度和选择性降低，有时有自激。黄色中周两脚都应该焊牢，否则将产生自激。,3,、低频部分,输入、输出位置搞错，虽然工作电流正常，但音量很低，,V6,、,V7,集电极（,c,）,和发射级（,e,）,搞错，工作电流调不上，音量极低。,实习组装调整中易出现的问题,4,.,天线线圈,将电路图上输入回路的,T1,线圈初级、次级,a.b.c.d,位置应与印刷电路板上,T1,线圈电子符号,a.b.c.d,其中电路图上,d,点符号为,VT1,（,b,）三极管基极共点,印刷电路板上,d,点（印刷为,b,）要接,VT1,（,b,极），线圈注意保管，,T1,线圈,a.b.c.d,引线（漆包线、独股）否则易折线圈，,T1,线圈在收音机整机印刷电路板上所有元件焊接好后，再焊上,T1,线圈，焊时应先将线圈清理漆层并挂松香、焊锡。,T1,线圈引线太长，可在线圈上绕一圈后再焊到印刷电路板对应的,a.b.c.d,点上。,5.,三极管,三极管,VT1VT2VT3VT4 VT1,：,=70,左右,VT2,：,VT3,：,VT4=110,180,左右,VT5VT6 =250,左右 三极管采用立式焊接，引脚不易太短，在维修时不便拆卸，三极管三个极不要焊错，否则易损坏（,VT1,、,VT5,、,VT6,）三极管,实习组装调整中易出现的问题,6,、中频变压器,中周（中频变压器）,T2,振荡、,T3,中频,1,、,T4,中频,2,安装顺序不要颠倒，中周（中频变压器）磁帽红色、白色、黑色磁帽不要乱调整影响,465Hz,频率，中周接地脚（屏蔽罩）要刮脚清理，否则不易挂焊锡焊接。（引脚不用挂锡）,7,、元件焊接顺序,电子元件焊接时先焊,R,、,C,、,L,、,B,元件，再焊其他元件,VT,、,IC,先小后大元件顺序。例电阻,R,要将同一类元件要同时全焊上。（,R,元件先全部插上后在焊，不易发生错误或丢失元件）。,8,、输入变压器,T5,（,B,）输入变压器线圈骨架有一白凸塑料点，要与印刷电路板输入变压器电子符号上白点对应。当,T5,（,B,）输入变压器引脚位置焊错，拆卸,T5,（,B,）时，注意应将引脚的焊锡吸除干净，否则拆卸,T5,（,B,）输入变压器引脚时，易断脚或断线（内部引线断线）。,实习组装调整中易出现的问题,9,、印刷电路板,印刷电路板,A,、,B,、,C,、,D,调试点（静态无信号）将,T1,线圈断开，断开,d,点即可（静态无信号状态），调试测量静态,VT1,、,VT2,、,VT3,、,VT4,、,VT5,、,VT6,三极管电流后焊上,A,、,B,、,C,、,D,点。,10,、发光二极管,耳塞座处引脚应折弯和加引线，发光二极管先判断正负极，将发光二极管引脚予留,11,，应折弯,180,度，安装在印刷电路板上并使发光二极管对准收音机塑料机壳前面板电源指示孔。,11,、扬声器固定,天线磁棒塑料架装在印刷电路板元件引脚焊接面一侧并用螺丝固定。喇叭安装时（喇叭有正负极），喇叭正负极应与印刷电路板喇叭连接端引线近一些，将喇叭装入收音机塑料机壳前面板将旁边三个凸起塑料点用烙铁加热折弯固定上喇叭。,实习组装调整中易出现的问题,12,、可变电容器,电容器引线（动、定片、三个脚折弯或减去部分引脚）要使动、定片、三个引脚矮一些，否则用手拨动圆拨盘调谐收音时圆拨盘转动不流畅。固定时，同无线支架一起紧固在焊接面一侧，先用螺钉固定无线支架和可变电容器，再焊接。,S66D,型外差式收音机修理检测方法,1,、,检测前提：,安装正确、元器件无差处、无缺焊、无错焊及塔焊。,2,、,检查要领：,一般由后级向前检测，先检查低功放级，再看中放和变频级。,S66D,型外差式收音机修理检测方法,3,、,检测修理方法：,整机静态总电流测量,工作电压测量 总电压,3V,变频级无工作电流,一中放无工作电流,一中放工作电流大,1.52mA,（,标准是,0.40.8mA,）,二中放无工作电流,二中放工作电流太大，,2mA,低放级无工作电流,低放级电流太大 大于,6mA,功放级无电流（,V5,、,V6,管）,功放级电流太大 大于,20mA,整机无声,整机无声：用,MF47,型万用表检查故障方法,S66D,型外差式收音机修理检测方法,3,、,检测修理方法：,CBM-223,整机静态总电流测量,mA,50,静态总电流,25mA,，,无信号时，若大于,25mA,，,则该机出现短路,或局部短路，无电流则电源没,接上。,CBM-223,工作电压测量,小于,1.3V,或,无电压,3V,电源接,好了吗？,R12,电阻220,是否接好,中周（特别是白中周,与黄中周）初级与其,外壳短路,CBM-223,变频级无工作电流,V1 9018,三极管已损坏，或未按要求接好,红中周次级不通，,R3 100,虚焊，,或错焊了大值电阻,电阻,R1 100K,和,R2 2K,接错或虚,焊,天线线圈，,次级未接好,（,见印刷板背,面的安装,）,CBM-223,一中放无工作电流,V2,晶体管坏或,管脚（,e,、,b,、,c),插错,R4 20K,电阻未焊好,R5 150,开路,或者虚焊,CBM-223,一中放电流大,R8 1K,电阻,未接好或连,接,1K,的铜箔,有断裂现象,C5 223,电容,短路，或,R5,150,电阻接,成,51,电位器坏，测量不,出阻值，,R9 680,未接好,检波管,V4 9018,坏，或管脚插错,CBM-223,二中放无工作电流,黑中周初,级开路,黄中周次,级开路,R7 51,电阻,未焊好,R6 65K,电阻,未焊好,CBM-223,二中放工作电流太大,R6 62K,接错，阻,值远小于,62K,CBM-223,低放级无工作电流,输入变压器初,级开路,V4,三极管坏,或管脚接错,电阻,R10 51K,未焊好,CBM-223,低放电流太大,R10 51K,装错，,阻值太小,CBM-223,功放级无电流,输入变压器,次级不通,V5,、,V6,三极,管坏，或管脚,未焊好,R11 1K,电阻,未接好,CBM-223,功放级电流太大,R11 1K,电阻装错了，用了,很小的电阻（远小于,1K,）,CBM-223,整机无声,3V,电源接,好了吗？,mA,50,有无静态电流,25mA,各级电流是否正常,见：,连接测试点,黄中周外壳,未焊好,音量电位器,未打开,0.5W 8,用万用表,1,档检查嗽叭，,表棒接触喇叭引出接头时，,应有“喀喀”声，若没有，,说明喇叭已坏。,（测量时应将喇叭焊下，不,可连机测量）,整机无声 用,MF47,型万用表检查故障方法,用万用表,1,档黑表棒接地，红表棒从后级往前级,寻找，对照原理图，从喇叭开始，顺着信号传播方向逐级,往前碰触，喇叭应发出“喀喀”声。当碰触到哪级无声时，,则故障就在该级，可测量工作点是否正常，并检查有,无接错、焊错、塔焊、虚焊等。若在整机上无法查出该,元件的好坏，则可拆下检查。,返回,放心吧，我们一定都能做到,1.,衣冠整洁、大方,2.,烙铁不能碰到书包、桌面等易燃物,6.,为了下面实习的同学，请把电烙及桌面整理好。,3.,长时不用请把烙铁拔下，以延长烙铁头的使用寿命，烙铁不用请及时切断电源。,4.,不打闹、起哄，不迟到、早退，有活动或有事要事先请假。,5.,保管好材料零件，要求独立完成，,焊接完成后要打分。,考 核 要 求,要求交本周电子实训实验报告,！,无错装漏装,焊点大小合适、美观，无虚焊,器件无丢失损坏,调试符合要求,收音机是否正常工作,青岛港湾职业技术学院,实验实训中心电子电气部,电话,：,81735077,
