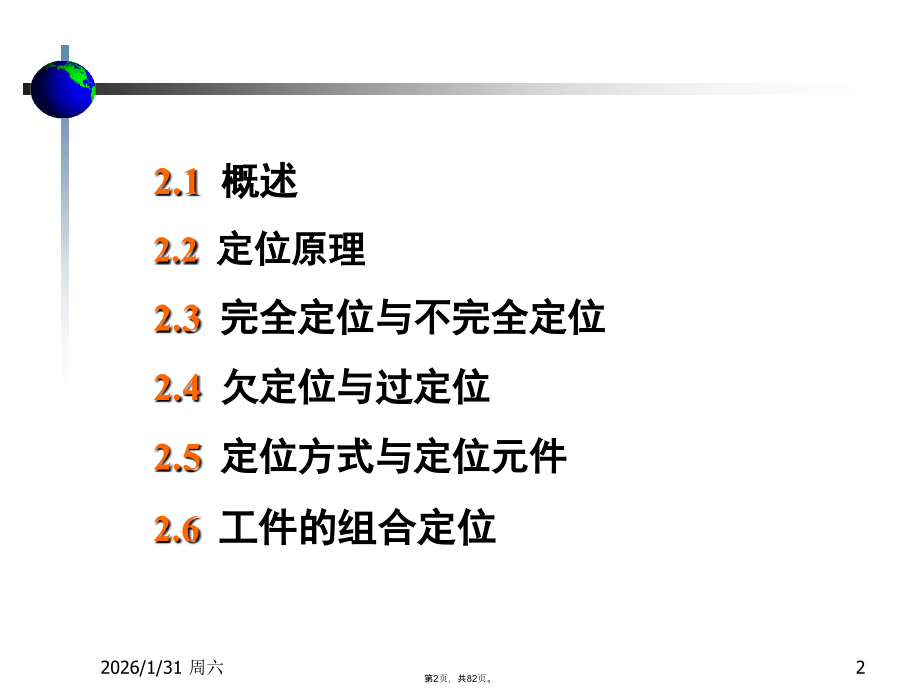

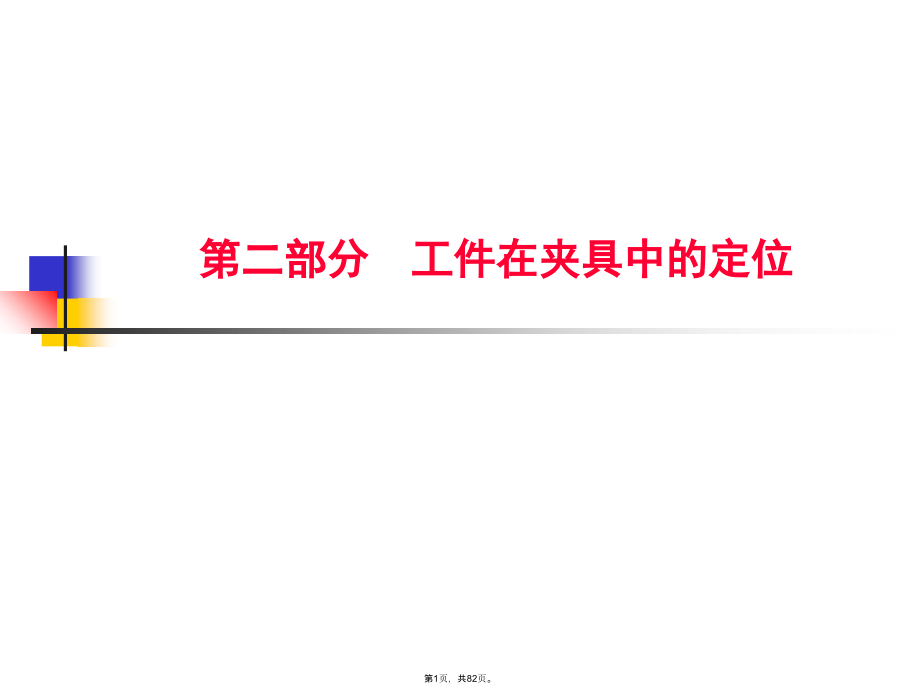

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,11/7/2009,#,*,*,*,*,*,第二部分 工件在夹具中的定位,第1页，共82页。,2.1,概述,2.2,定位原理,2.3,完全定位与不完全定位,2.4,欠定位与过定位,2.5,定位方式与定位元件,2.6,工件的组合定位,第2页，共82页。,2.1,概述,1、,工件在夹具中定位的任务,使同一批工件在夹具中占据正确的位置。,2、,定位与夹紧的关系,定位与夹紧是装夹工件的两个有联系的过程，不能等同。,3、,定位基准,选择时尽可能遵循基准重合原则。当用多个表面定位时，应选择其中一个较大的表面为主要定位基准。,第3页，共82页。,基准的定义,:,基准是用来确定生产对象上几何要素之间的 几何关系所依据的哪些点、线或面。,基准的类型,设计基准,工艺基准,工序基准,定位基准,测量基准,装配基准,2.1,概述,第4页，共82页。,设计基准:,设计者在设计零件时，根据零件在装配结构中的装配关系以及零件本身结构要素之间的相互关系，确定标注尺寸（或角度）的起始位置。这些尺寸（或角度）的起始位置称作设计基准。,工艺基准:,零件在加工艺过程中所采用的基准称为工艺基准。,工序基准:,在工序图上用来确定本工序所加工表面加工后的尺寸、形状、位置的基准,称为工序基准。,定位基准:,在加工时用于工件定位的基准，称为定位基准。,测量基准:,在加工中或加工后测量工件形状、位置和尺寸误差时所采用的基准，称为测量基准。,装配基准:,在装配时用来确定零件或部件在产品中的相对位置所采用的基准。,2.1,概述,第5页，共82页。,定位基准,a）、b）,基准为实际表面；,c）,基准为表面的几何中心（中心要素）,2.1,概述,第6页，共82页。,4、,工件的自由度,2.1,概述,第7页，共82页。,2.2,定位原理,第8页，共82页。,1、六点定则,工件定位时，用合理分布的六个支承点与工件的定位基准相接触来限制工件的六个自由度，使工件的位置完全确定，称为“,六点定则,”。六点定则是工件定位的基本法则，用于实际生产时，起支承作用的是一定形状的几何体，这些用来限制工件自由度的几何体就是,定位元件,。,基准轴,第二定位基准面,第三定位基准面,主定位基准面,基准轴,基准轴,2.2,定位原理,第9页，共82页。,2、定位点分布规律,平面几何体的定位,2.2,定位原理,第10页，共82页。,圆柱几何体的定位,2.2,定位原理,第11页，共82页。,圆柱几何体的定位,a）,与轴线位置无关的两个自由度；,b）,防转支承的布置,2.2,定位原理,第12页，共82页。,圆盘几何体的定位,2.2,定位原理,第13页，共82页。,典型单一定位基准的定位特点,2.2,定位原理,第14页，共82页。,2.3,完全定位与不完全定位,2、不完全定位：,根据加工要求，仅限制工件部分自由度的定位。,1、完全定位：,加工时，工件的六个自由度被完全限制了的定位,正确的,定位形式,第15页，共82页。,实例一：球体上通铣平面，如何定位？,2.3,完全定位与不完全定位,第16页，共82页。,2.3,完全定位与不完全定位,第17页，共82页。,2.3,完全定位与不完全定位,第18页，共82页。,实例二：长方体上铣通槽，采用不完全定位。,2.3,完全定位与不完全定位,第19页，共82页。,实例三：长方体上铣不通槽，采用完全定位。,2.3,完全定位与不完全定位,第20页，共82页。,不完全定位,a）,可以绕,y,轴旋转；,b、c）,可以沿,Y,轴移动；,d）,可以沿,Y,轴移动和旋转；,e）,可以沿,X、Y,轴移动，绕,Z,轴旋转,2.3,完全定位与不完全定位,第21页，共82页。,2.4,欠定位与过定位,2、过定位：,有重复限制的自由度。,1、欠定位：,应该限制的自由度而没有限制。,不正确的,定位形式,第22页，共82页。,欠定位实例,2.4,欠定位与过定位,第23页，共82页。,过定位实例一,2.4,欠定位与过定位,第24页，共82页。,过定位实例二,2.4,欠定位与过定位,第25页，共82页。,2.4,欠定位与过定位,第26页，共82页。,2.4,欠定位与过定位,第27页，共82页。,2.4,欠定位与过定位,第28页，共82页。,过定位实例三,2.4,欠定位与过定位,第29页，共82页。,2.4,欠定位与过定位,第30页，共82页。,连杆的定位分析,1定位销；2支承板；3圆柱销；4工件,（,a）,正确的定位 （,b）,过定位,2.4,欠定位与过定位,第31页，共82页。,过定位的合理性分析,在某些条件下，过定位的现象不仅允许，而且是必要的。此时应当采取适当的措施提高定位基准之间及定位元件之间的位置精度，以免产生干涉。,如车削细长轴时，工件装夹在两顶尖间，已经限制了所必须限制的五个自由度（除了绕其轴线旋转的自由度以外），但为了增加工件的刚性，常采用跟刀架，这就重复限制了除工件轴线方向以外的两个移动自由度，出现了过定位现象。此时应,仔细调整跟刀架，使它的中心尽量与顶尖的中心一致。,2.4,欠定位与过定位,第32页，共82页。,跟刀架,跟刀架,2.4,欠定位与过定位,第33页，共82页。,2.5,定位方式与定位元件,一、以平面定位,二、以圆柱孔定位,三、以外圆柱面定位,四、以锥面定位,五、以特殊表面定位,六、工件的组合定位,第34页，共82页。,一、以平面定位,在机械加工中，大多数工件都以平面作为主要定位基准，如箱体、机体、支架、圆盘等零件。当工件进入第一道工序时，只能使用粗基准定位；在进入后续工序时，则可使用精基准定位。,2.5,定位方式与定位元件,第35页，共82页。,1,、工件以粗基准平面定位,2.5,定位方式与定位元件,第36页，共82页。,（,1）,粗基准平面定位的特点,支承点随机分布。,（,2）,粗基准平面定位的定位元件,支承钉、浮动支承和调节支承等，属于点接触的定位元件。,2.5,定位方式与定位元件,第37页，共82页。,固定支承钉,2.5,定位方式与定位元件,第38页，共82页。,可换支承钉,2.5,定位方式与定位元件,第39页，共82页。,可调支承钉,2.5,定位方式与定位元件,第40页，共82页。,b）防转支承的布置,3 完全定位与不完全定位,4 欠定位与过定位,5 定位方式与定位元件,六点定则是工件定位的基本法则，用于实际生产时，起支承作用的是一定形状的几何体，这些用来限制工件自由度的几何体就是定位元件。,b、c）可以沿Y轴移动；,在某些条件下，过定位的现象不仅允许，而且是必要的。,6 工件的组合定位,5 定位方式与定位元件,6 工件的组合定位,e）可以沿X、Y轴移动，绕Z轴旋转,5 定位方式与定位元件,6 工件的组合定位,e）可以沿X、Y轴移动，绕Z轴旋转,此时应仔细调整跟刀架，使它的中心尽量与顶尖的中心一致。,可调节支承的应用示例,2.5,定位方式与定位元件,第41页，共82页。,支承钉定位情况,2.5,定位方式与定位元件,第42页，共82页。,2,、工件以精基准平面定位,工件的基准平面经切削加工后，可直接放在平面上定位。经过刮削、磨削的平面具有较小的表面粗糙度和平面度误差，故可获得按精确的定位。常用的,定位元件有支承扳和平头支承钉,等，它们属于,面接触的定位元件,。,2.5,定位方式与定位元件,第43页，共82页。,支承板,2.5,定位方式与定位元件,第44页，共82页。,平头支承钉,2.5,定位方式与定位元件,第45页，共82页。,支承板定位情况,2.5,定位方式与定位元件,第46页，共82页。,3,、提高平面支承刚度的方法,A、,辅助支承,2.5,定位方式与定位元件,第47页，共82页。,辅助支承与可调支承的区别,2.5,定位方式与定位元件,第48页，共82页。,B、,浮动支承,2.5,定位方式与定位元件,第49页，共82页。,二、以圆柱面定位,定位元件,1,、,V,型块,2,、定位套,3,、支承板,2.5,定位方式与定位元件,第50页，共82页。,1,、,V,型块,V,型块结构形式,a）b)c)d),2.5,定位方式与定位元件,第51页，共82页。,V,型块定位情况,2.5,定位方式与定位元件,第52页，共82页。,V,型块结构尺寸,2.5,定位方式与定位元件,第53页，共82页。,2,、定位套,定位套结构,2.5,定位方式与定位元件,第54页，共82页。,3,、支承板,支承板对工件外圆表面的定位,2.5,定位方式与定位元件,第55页，共82页。,三、以圆柱孔定位,1,、圆柱孔定位的特点：,属于中心定位，定位面为圆柱孔，定位基准为中心轴线（中心要素），通常要求内孔基准面有较高的精度。,2,、定位元件：,圆柱销、圆锥销和心轴。,2.5,定位方式与定位元件,第56页，共82页。,A,型圆柱销,（,1）,圆柱销,圆柱销的结构,2.5,定位方式与定位元件,第57页，共82页。,B,型圆柱销菱形销结构,2.5,定位方式与定位元件,第58页，共82页。,圆柱销的定位情况,2.5,定位方式与定位元件,第59页，共82页。,圆柱销的定位情况,2.5,定位方式与定位元件,第60页，共82页。,圆锥销的结构,（,2）,圆锥销,2.5,定位方式与定位元件,第61页，共82页。,圆锥销的定位情况,2.5,定位方式与定位元件,第62页，共82页。,（3）心轴,心轴常用于套类、盘类零件的车削、磨削和齿轮加工中，以保证加工面（或齿轮分度圆）对内孔的同铀度公差。心轴是夹具中一种结构较紧凑的单元体，心轴以柄部或中心孔与机床连接。心轴在定位过程中一般限制工件四个自由度。,心轴的专业化程度很高，许多工厂都制订了自己的标准，如磨床、车床、滚齿、插齿、刨齿、磨齿等心轴的标准。,2.5,定位方式与定位元件,第63页，共82页。,心轴的结构,心轴结构示意图,a）,磨床心轴；,b）,车床心轴；,c）,滚齿心轴；,d）,插齿心轴；,e）,磨齿心轴；,f）,刨齿心轴,2.5,定位方式与定位元件,第64页，共82页。,心轴的定位情况,2.5,定位方式与定位元件,第65页，共82页。,四、以锥面定位,2.5,定位方式与定位元件,第66页，共82页。,工件在锥度心轴上定位,2.5,定位方式与定位元件,第67页，共82页。,工件在顶尖孔上定位,2.5,定位方式与定位元件,第68页，共82页。,五、以特殊表面定位,工件以导轨面定位,2.5,定位方式与定位元件,第69页，共82页。,工件以键槽孔定位,2.5,定位方式与定位元件,第70页，共82页。,工件以螺纹孔定位,2.5,定位方式与定位元件,第71页，共82页。,工件以花键孔定位,2.5,定位方式与定位元件,第72页，共82页。,六、,工件的组合定位,1、组合定位应考虑的问题,（1）合理选择定位元件，实现工件的正确定位。,（2）按基准重合原则选择定位基准。,（3）定位元件限制的自由度方向会发生变化。,（4）选择定位元件时，应考虑加工精度的要求。,第73页，共82页。,2,、一面两孔定位,连杆盖工序图,（,1,）定位方式,2.6,工件的组合定位,第74页，共82页。,2.6,工件的组合定位,第75页，共82页。,2.6,工件的组合定位,第76页，共82页。,（,2,）菱形销的设计,2.6,工件的组合定位,第77页，共82页。,5 定位方式与定位元件,3 完全定位与不完全定位,6 工件的组合定位,5 定位方式与定位元件,5 定位方式与定位元件,在进入后续工序时，则可使用精基准定位。,定位基准a）、b）基准为实际表面；,3 完全定位与不完全定位,（1）合理选择定位元件，实现工件的正确定位。,B 型圆柱销菱形销结构,当用多个表面定位时，应选择其中一个较大的表面为主要定位基准。,连杆的定位分析1定位销；,5 定位方式与定位元件,2.6,工件的组合定位,第78页，共82页。,菱形销的结构,2.6,工件的组合定位,第79页，共82页。,表,5-1,削边销的尺寸,2.6,工件的组合定位,第80页，共82页。,设计示例,连杆盖工序图,2.6,工件的组合定位,第81页，共82页。,2.6,工件的组合定位,第82页，共82页。,
