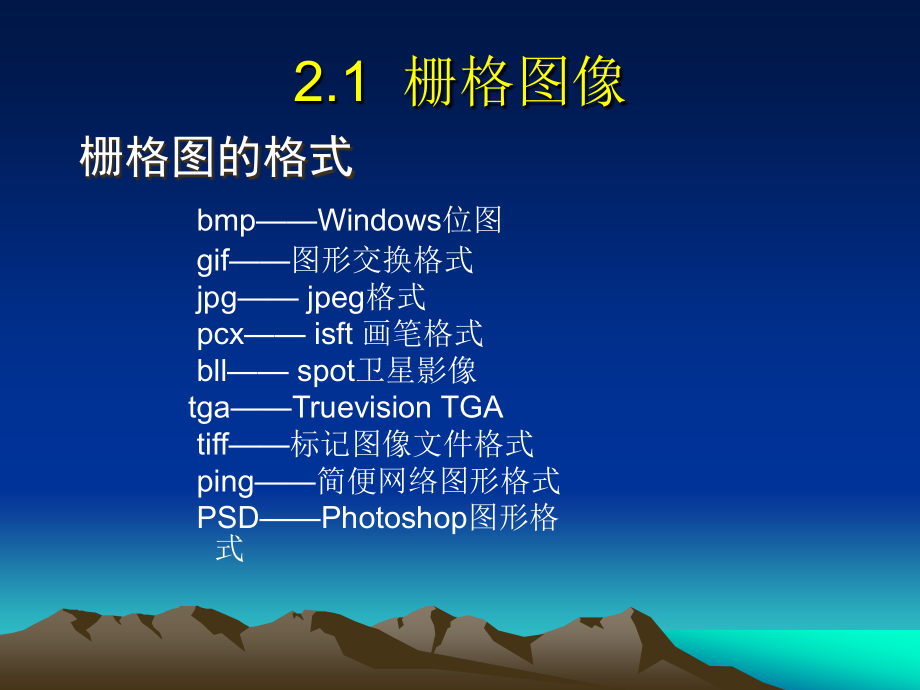

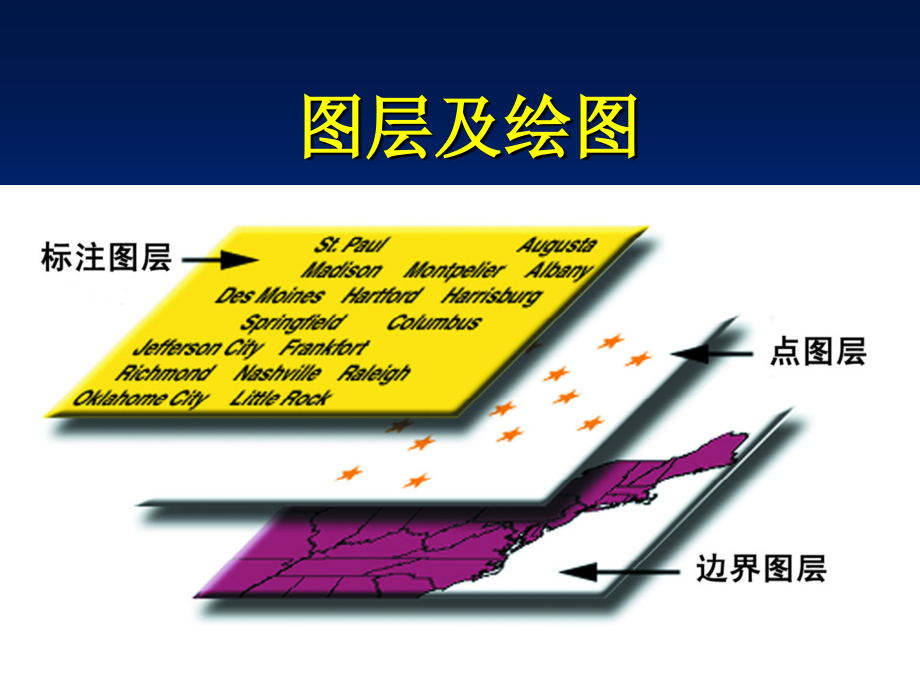

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,图层及绘图,2.1,栅格图像,bmpWindows,位图,gif,图形交换格式,jpg jpeg,格式,pcx,isft,画笔格式,bll,spot,卫星影像,tga,Truevision,TGA,tiff,标记图像文件格式,ping,简便网络图形格式,PSDPhotoshop,图形格式,栅格图的格式,栅格图的用途,用作普通地图的蓝本。,用作,MapInfo,地图的背景。,作为一幅单独的图像。,地图编辑。,栅格图的处理,1.,栅格图像的预处理,(1),确定纸张地图的比例,(2),确定纸张地图的内容,2.,确定栅格图像的坐标体系,3.,栅格图像的显示,2.2,栅格图像的配准,图,1 “,图像配准询问”对话框,图,2“,图像配准”对话框,图,3 “,增加控制点”对话框,配准,配准的目的：将待配准的数据由平面坐标系映射或转换到地理坐标系。,配准的数学原理：进行坐标仿射变换。,配准的意义：为了赋予地物实际的空间位置，使地物具有地理含义。同时也可以对原始数据进行几何校正。,配准是屏幕矢量化的关键环节。,在,MapInfo Professional,中，一般的操作是先打开数据表，然后将其显示在地图窗口中。每个表均显示为单独的图层。每个图层都包含表和一些地图对象，例如区域、点、线和文本。,2.3,图层,图层组成部分的地图对象,点对象：,表示数据的单一位置。其示例包括客户位置、饭店和停车计时器等。点也可组合构成多点对象。,线对象,：覆盖给定距离的开放对象。包括直线、折线和弧线等。其示例有街道、河流和电力线路等。,区域：,特指覆盖给定区域的闭合对象。其中包括多边形、椭圆和矩形。例如，国家边界、邮编界限和销售区。,文本对象：,特指用于说明地图或其他对象的文本，如标注或标题。,集合对象：,特指区域、直线和多点对象的组合。,图层,管理,“图层控制”对话框,图层控制,重排图层,将图层添加到地图,从地图移除图层,图层显示,1.,显示整幅地图或地图图层,选择“地图”“查看整个图层”命令，“查看整个图层”对话框出现。,单击“查看所有图层”下拉式列表以显示图层列表。,选择所有图层选项以显示整个地图，或选择一个特定图层。,更改图层显示属性,更改图层的标注选项,2.4,装饰图层,装饰图层是位于 其他地图图层之上的空白透明体。装饰图层是地图窗口中的最上层图层，它既可以作为创建一个新图层的载体，其它的比如地图标题以及图形对象等也可以放到装饰图层中。装饰图层总是被显示，且所有放于装饰图层的对象必须被存到一个新的或已存在的图层中才能保存下来。,移除装饰对象,在地图菜单上，单击清除装饰图层。,保存装饰对象,要保存在装饰图层上绘制的对象，必须将表保存到工作空间或保存到表。,2.5,绘图,绘图,绘图,习题,一、思考题,1.,栅格图像的用途是什么？,2.,栅格图像配准的目的是什么？选择控制点有什么要求？,3.,如何理解图层的概念？地图分层有什么好处？,4.,什么是装饰图层？在,MapInfo,中起什么作用？,5.,绘图工具有哪些？,
