iPhone4 天线门原因分析.ppt

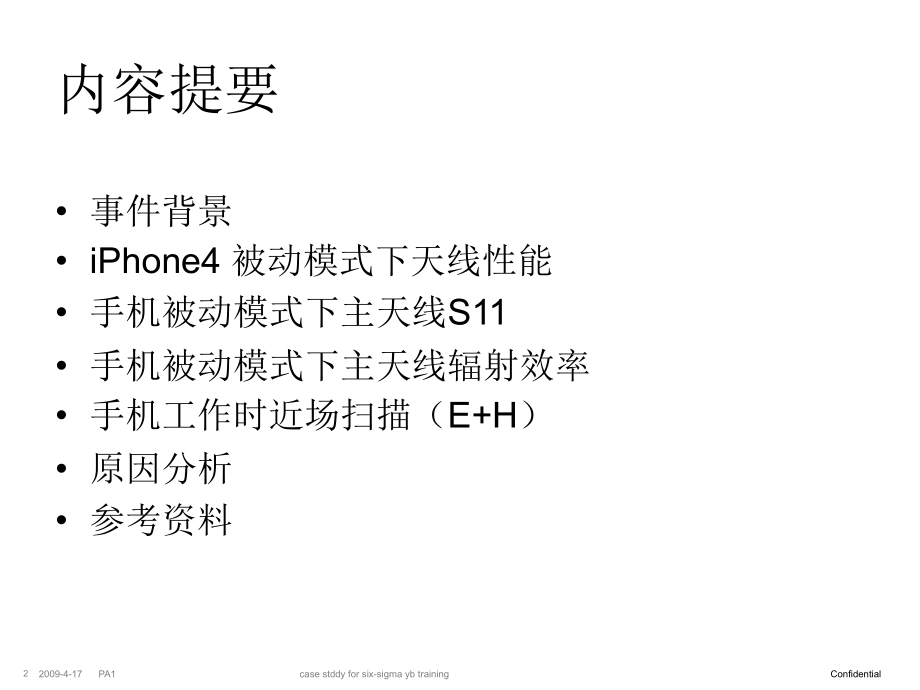

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,00,*,PA1,case stddy for six-sigma yb training,2009-4-17,*,Confidential,iPhone4,天线门原因分析,内容提要,事件背景,iPhone4,被动模式下天线性能,手机被动模式下主天线,S11,手机被动模式下主天线辐射效率,手机工作时近场扫描（,E+H,）,原因分析,参考资料,事件背景,产品发布会上展示的该手机天线结构,拇指捏住手机细缝时，会发现手机信号强度急剧衰弱,事件背景,手机拆解后对于天线结构的推测图,事件背景,iPhone4,被动模式下天线性能,手机拆解后焊上电缆，做成被动模式下测主天线的,mockup,，在网分上测得的,S11,如后页,iPhone4,被动模式下天线性能,黑线为天线正常工作情况下主天线的,S11,，蓝色和褐色线分别是以手指和一片火腿肉碰到手机缝隙处后，主天线,S11,出现剧烈变化,火腿代替手指效果良好，后面一页显示 加火腿后天线辐射效率的急剧衰弱,iPhone4,被动模式下天线性能,红色线为天线正常工作情况下主天线的辐射效率，蓝色线是火腿肉加到手机缝隙处后，主天线辐射效率的急剧衰弱,手机工作时近场扫描（,E+H,）,使用,DASY5 SAR,测试系统,距离手机表面,15,毫米做扫描,从背面看电场 磁场分布,UMTS,有,4,个频段，只取,Band1,测试,Main antenna H field,GSM850,GSM900,PCS1900,DCS1800,Band 1,backside view,Main antenna E field,GSM850,GSM900,PCS1900,DCS1800,Band 1,backside view,原因分析,当手指碰触手机上这一细缝时，手指实际上起到了错误连接两端金属天线的作用，因而底部的主天线电长度大幅延长，天线谐振大幅偏移；,手指在此处的连接作用要远大于对电磁波的吸收效应，这就是仅此细缝处对手敏感，而手碰其他地方时变化不大的原因。,参考资料,AnandTech Analysis.,
