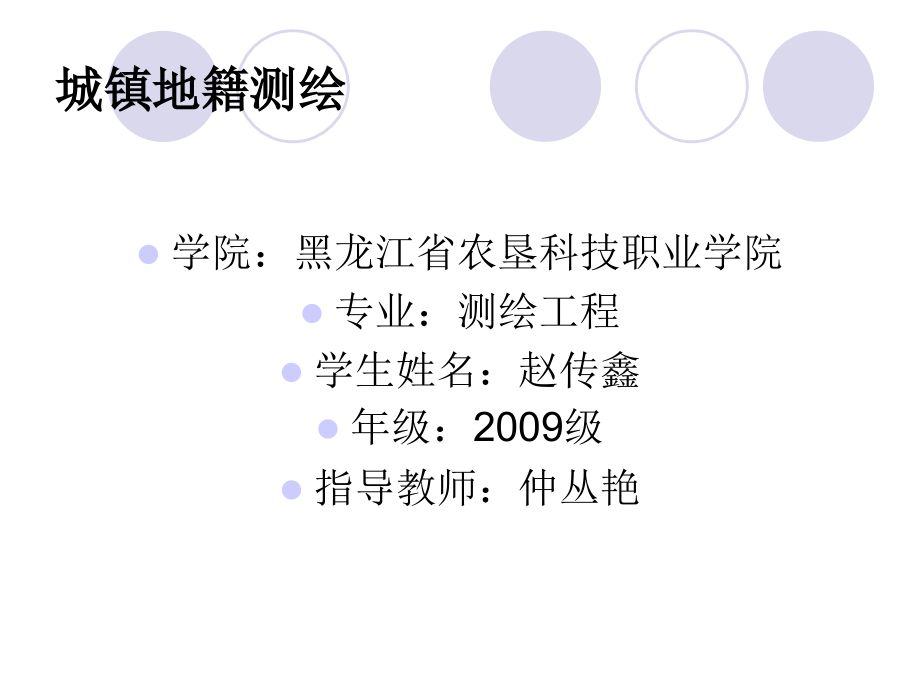

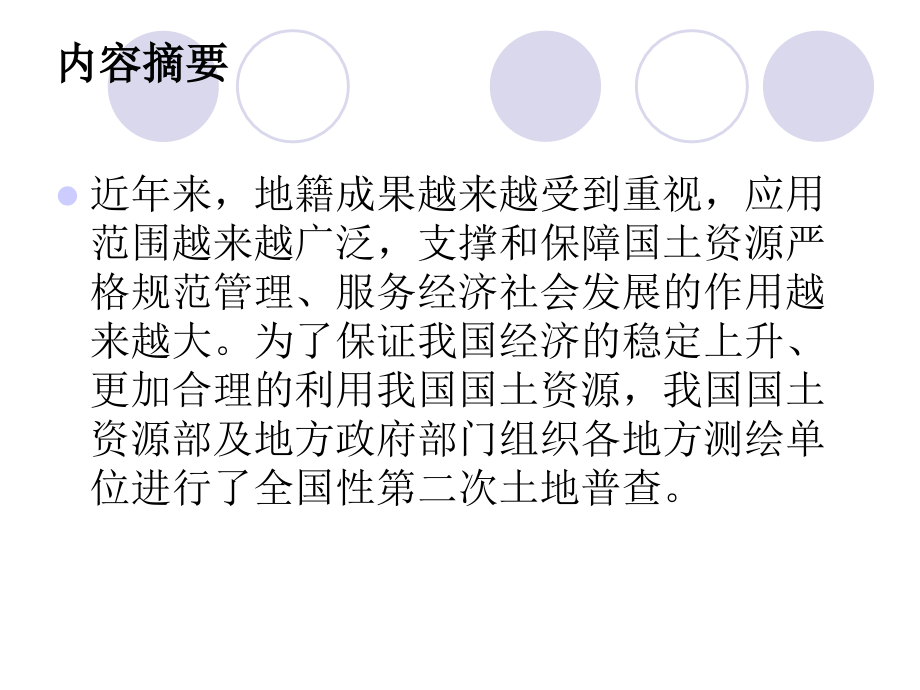

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,城镇地籍测绘,学院：黑龙江省农垦科技职业学院,专业：测绘工程,学生姓名：赵传鑫,年级：,2009,级,指导教师：仲丛艳,内容摘要,近年来，地籍成果越来越受到重视，应用范围越来越广泛，支撑和保障国土资源严格规范管理、服务经济社会发展的作用越来越大。为了保证我国经济的稳定上升、更加合理的利用我国国土资源，我国国土资源部及地方政府部门组织各地方测绘单位进行了全国性第二次土地普查。,伴随着计算机技术发展的日新月异和测绘科学的不断进步，使得国土资源部对地籍管理工作提出了更高的要求，从而形成了当代地籍测量相关的完整理论和实践技术。本文从地籍测量的相关理论的角度，结合实际，依次介绍了数字测图及地籍测量的相关概念。详细介绍了地籍控制测量的流程，工作内容、方法、步骤和权属调查。在分析利用外业成果的同时，现代测绘技术更加强调数字测图。以,GIS,为基础进行土地利用分析，在文章的后半部分主要介绍了数据库的建设内容，建库流程，数据处理，及数据入库和成果输出。最后简要介绍了地籍测量的质量控制、检测评估以及资料的上交。,第二章 地籍测绘已有资料的应用分析,测区概况,作业依据和已有测绘资料,测区概况,铁力市位于中国黑龙江省小兴安岭。辖县级市，属伊春市管辖。面积,6614,平方公里，人口,40,万。铁力市辖,4,镇、,3,乡、,76,个行政村，其中年丰乡为朝鲜民族乡，双丰镇为国家小城镇建设试点镇。,作业依据和已有测绘资料,一、已有成图资料：,1,、,1,：,10000,第二次全国土地调查正射影像图；,2,、,1,：,1000,地形图；,3,、土地利用现状分类图。,二、国家大地成果资料,1,、已有国家,、,、,等三角点控制成果，可以作为,D,级,GPS,网的起算数据。,三、城镇地籍资料,1,、宗地档案资料,已有城镇地籍调查的宗地资料，如地籍调查表及权源材料；可作为本次调查的权源材料。,2,、发证资料,已有土地证发放的有关资料，可作为本次调查的权源材料。,3,、有关土地利用审批文件，土地登记资料。,第三章 地籍测绘的工作流程，工作内容和工作方法,准备工作,一、技术方案编制,二、编制成果质量检查验收实施细则,三、技术准备,四、资料准备,第四章 权属调查,1.,一般要求,权属调查是土地登记的一个重要法律程序，其基本要求是：权属合法，界址清楚。,2.,填写内容说明,编号,宗地的正式地籍编号，区县编号可省去括号，如,2307810030050280000,。地籍初始调查时应划去“变更”二字，变更调查时应划去“初始”二字等。具体按照调查表最后一页填写规则填写。,第五章 地类调查,1.,基本要求：,地类调查按照,土地利用现状分类,的土地分类实施。,城镇土地分类的编码、名称及含义，执行,土地利用现状分类,，采用二级分类，其中一级类,12,个，二级类,57,个。,2.,实地核查：,土地利用现状分类按宗地的实际用途，调查至二级分类，外业调查时按照国土部门颁发的用地批文、土地使用权证书等确定土地的使用用途，当实际使用用途与批文、证书不一致时，应详细记录变更原因，并将调查情况填写到地籍调查表上。按街坊统计汇报到市国土资源局进行协商解决。,3.,地类图斑调查,调查范围内已设立宗地以外的土地，设立图斑（将地貌、土地利用类型基本相同，水土流失类型基本一致的土地单元分为一类，以其为基础调查单元，然后将单元勾绘到地形图上成为图斑。图像分割或者矢量图套合，将整个影像划分成若干个小的区域，这样的区域一般叫做图斑或者像斑。），调查地类，虚拟土地使用权利人。,第六章 数据建库,数据库的主要内容主要有：,基础地理信息数据：包括测量控制点、行政区划、构筑物、建筑物等。,土地权属数据：包括宗地、界址线、界址点等。,土地利用数据：包括地类、地类界线等。,元数据：包括矢量数据等。,表格、报告文件等其他数据。,主要内容,1.,数据源处理,2.,数据入库,3,成果输出,第七章 汇总统计,面积汇总与统计的内容及要求：面积量算按软件要求分别计算宗地、街坊、街道、调查区的面积，然后对每个街坊内的宗地、地类图斑之和与街坊面积检核。通过检核后方可进行宗地面积汇总和城镇土地分类面积统计。,第八章 质量控制,作业单位要按,ISO9001,质量管理体系，进行质量管理，做到作业人员自检、作业组互检、作业单位专职质量检查员专检，对作业组完成的各项成果进行全面的检查，并做好检查全过程的记录，最后编写检查报告随同成果一并提交。,作业单位自查由作业人员自己完成，采用独立元素校对、相关元素建立条件实施系统检验的方法；互查由作业人员之间完成，采用分项、分层流水检查方法；专查需由专职技术人员完成，同时做好事先指导、中间辅导和产品检查等三阶段工作。未经作业人员自查，作业组互查和作业单位专检的成果，不能提交。,第九章 提交资料,城镇土地调查工作结束后，应提交以下成果资料：,1.,控制测量资料,2.,城镇土地调查资料,3.,数据建库资料,4.,文档资料,第十章 结束语,本文从地籍测量及其相关理论出发，探讨了地籍、地籍测量的发展历史；地籍、地籍测量和地籍调查的相关理论，并以现在广泛推广使用的数字地籍测量为重点。在地籍测量理论学习的基础上，探讨了地籍测量的组织和实施。包括地籍控制测量、测定界址点、测绘地籍图、宗地图的制作、面积量算等。并在理论介绍的过程中融入生产实践。文章的最后部分是地籍测量的质量控制及检测评估。由此构成完整的地籍测量理论和实践的流程。,谢谢！,
