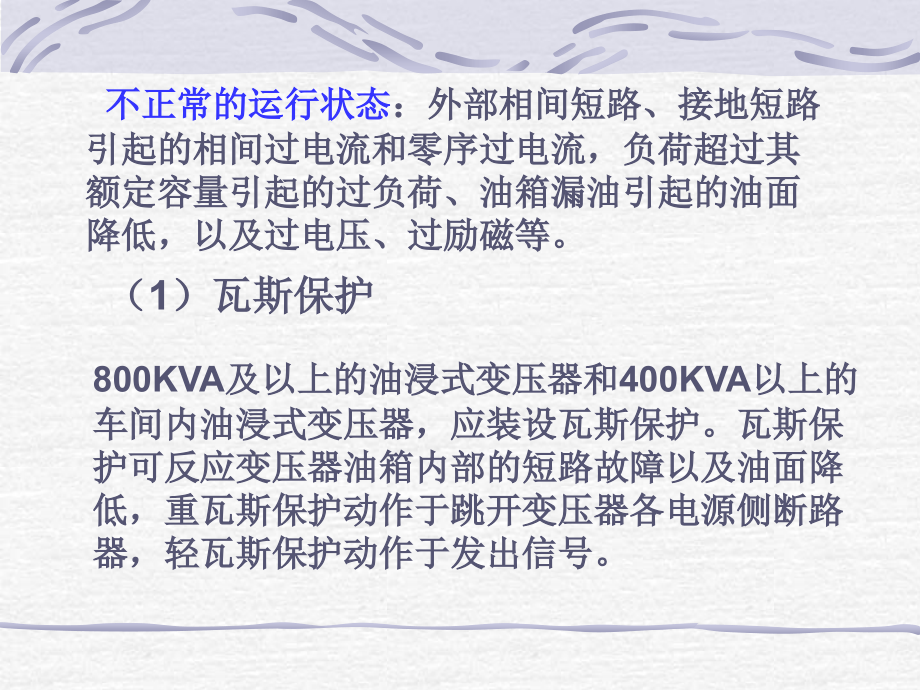

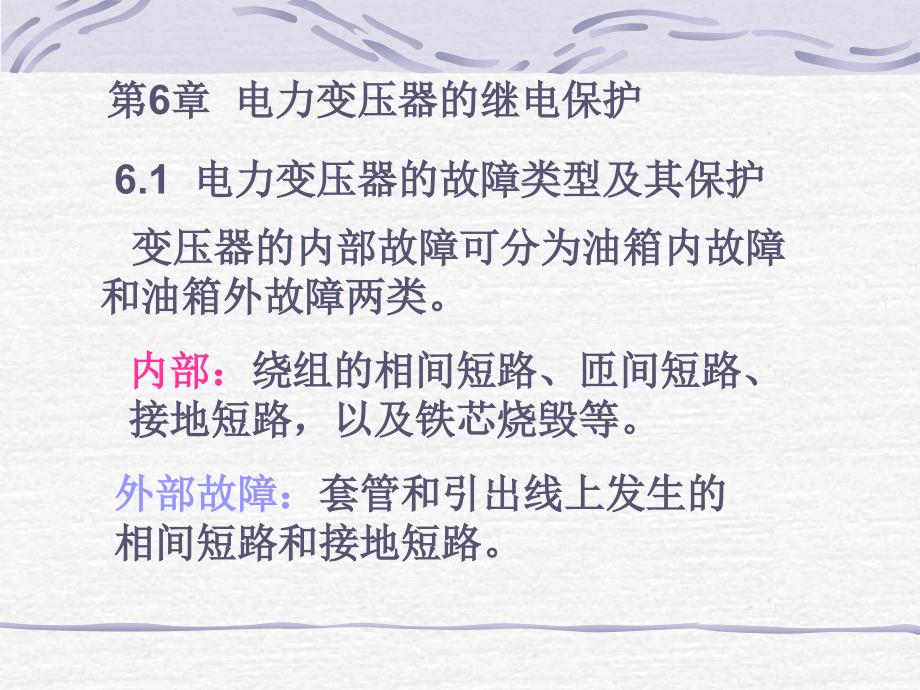

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,6,章 电力变压器的继电保护,6.1,电力变压器的故障类型及其保护,变压器的内部故障可分为油箱内故障和油箱外故障两类。,内部：,绕组的相间短路、匝间短路、接地短路，以及铁芯烧毁等。,外部故障：,套管和引出线上发生的相间短路和接地短路。,不正常的运行状态,：外部相间短路、接地短路引起的相间过电流和零序过电流，负荷超过其额定容量引起的过负荷、油箱漏油引起的油面降低，以及过电压、过励磁等。,（,1,）瓦斯保护,800KVA,及以上的油浸式变压器和,400KVA,以上的车间内油浸式变压器，应装设瓦斯保护。瓦斯保护可反应变压器油箱内部的短路故障以及油面降低，重瓦斯保护动作于跳开变压器各电源侧断路器，轻瓦斯保护动作于发出信号。,（,2,）纵差保护或电流速断保护,6300KVA,及以上并列运行的变压器，,10000KVA,及以上单独运行的变压器，发电厂厂用工作变压器和工业企业中,6300KVA,及以上重要的变压器，应装设纵差保护。,10000KVA,及以下的电力变压器，应装设电流速断保护。对于,2000KVA,以上的变压器，当电流速断保护灵敏度不能满足要求时，也应装设纵差保护。,纵差保护或电流速断保护：反应电力变压器绕组、套管及引出线发生的短路故障。,（,3,）相间短路的后备保护,作用,：反应外部相间短路引起的变压器过电流，同时作为瓦斯保护和纵差保护的后备保护，其动作时限按阶梯形原则来整定。,（,4,）接地短路的零序保护,作用,：零序保护用于反应变压器高压侧（或中压侧），以及外部元件的接地短路。,变压器中性点直接接地运行，应装设零序电流保护；变压器中性点可能接地或不接地运行时，应装设零序电流、电压保护。,（,5,）过负荷保护,400KVA,以上的变压器，当数台并列运行或单独运行并作为其他负荷的备用电源时，应装设过负荷保护。过负荷保护通常只装在一相，延时动作于发信号。,（,6,）其他保护,高压侧电压为,500KV,及以上的变压器，因频率降低和电压升高而引起的变压器励磁电流升高，应装设变压器过励磁保护。对变压器温度和油箱内压力升高，以及冷却系统故障，应装设相应的保护装置。,6.2,电力变压器的瓦斯保护,一、瓦斯保护,：,反应变压器油箱内部,气体量的多少,和,油流速度,而动作的保护，保护变压器油箱内各种短路故障，特别是对绕组的相间短路和匝间短路,。,并且是变压器铁芯烧损的唯一保护方式。,由于短路点电弧的作用，将使变压器油和其他绝缘材料分解，产生气体。气体从油箱经连通管流向油枕，利用气体的数量及流速构成瓦斯保护。,二、构成和工作原理,1,、气体继电器的结构,1,罩；,2,顶针；,3,气塞；,4,永久磁铁；,5,开口杯；,6,重捶；,7,探针；,8,开口销；,9,弹簧；,10,挡板；,11,永久磁铁；,12,螺杆；,13,干簧触点（重）；,14,调节杆；,15,干簧触点（轻）；,16,套管；,17,排气口,2,、气体继电器的工作原理,a),变压器正常运行时,上下两对触点都断开，不发出信号,b),变压器油箱内部发生轻微故障,上触点接通信号回路，发出音响和灯光信号，这称之为,“轻瓦斯动作”,c),变压器油箱内部发生严重故障,下触点接通跳闸回路，使断路器跳闸，同时发出音响和灯光信号，这称之为,“重瓦斯动作”,d),变压器油箱漏油,上触点接通，发出报警信号；,下触点接通，使断路器跳闸，同时发出跳闸信号。,3,、气体继电器的安装,安装在油箱与油枕之间的连接管道上。,为什么变压器是斜着的？,为了不妨碍气体的流通，变压器安装时应使顶盖沿瓦斯继电器的方向与水平面具有,1,1.5,的升高坡度，通往继电器的连接管具有,2,4,的升高坡度。,主要优点：,因此,瓦斯保护可作为变压器的主保护之一,，与纵差动保护相互配合、相互补充，实现快速而灵敏地切除变压器油箱内、外及引出线上发生的各种故障。,动作迅速、灵敏度高、安装接线简单、能反应油箱内部发生的各种故障。,四、对瓦斯保护的评价：,不能反应油箱以外的套管及引出线等部位上发生的故障。,主要缺点：,对于容量较小的变压器，当灵敏系数满足要求时，可在,电源侧,装设电流速断保护，它与瓦斯保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。,6.3,变压器的电流速断保护,一、变压器电流速断保护原理接线图,二、电流速断保护的整定计算：,（）按躲过变压器负荷侧母线短路时流过保护的最大短路电流整定：,（,2,）躲过变压器空载投入时的励磁涌流,选择其中的较大者作为保护的动作值,要求 大于等于,2,。,灵敏系数：,1.,构成变压器纵差保护的基本原则,:,I,r,0,两侧电流互感器的变比关系,:,6.4,电力变压器的纵联差动保护,2.,变压器纵差保护的特点,（稳态情况下的不平衡电流产生的原因和消除方法）,不平衡电流的产生原因,减轻和消除方法,1,励磁涌流的影响,1,、值较小，可忽略,2,、互感器的接法变换或软件计算实现,3,、整定计算、补偿,4,、整定计算,5,、整定计算,2,变压器两侧电流相位不同,3,计算变比与实际变比不同,4,两侧电流互感器型号不同,5,变压器带负荷调整分接头,暂态情况下的不平衡电流及减小其影响的方法,1,、暂态过程中短路电流非周期分量的影响,a.,速饱和变流器；,2,、励磁涌流,a.,速饱和铁芯的差动继电器；,b.,波形鉴别；,c.,二次谐波制动,;,带制动特性的差动保护,一、具有磁力制动的差动保护,1.1,继电器的结构和工作原理,BCH-1,型差动继电器由执行元件电磁式继电器,DL11/0.2,及一个中间快速饱和变流器组成。,1,、速饱和变流器是利用非故障时励磁涌流中含有的大量非周期分量来磁化速饱和变流器的导磁体，提高其饱和程度。,在直流磁通的作用下导磁体将迅速饱和，大大降低了导磁率。这就恶化了工作绕组与二次绕组间的电磁感应条件，因而显著增大了继电器的动作电流，从而避开励磁涌流及非周期电流分量的影响。,2,、,差动绕组：接于电流差动回路中。,3,、平衡（,I,、,II,）绕组的作用是减小不平衡电流的影响。,4,、制动绕组的作用是外部短路增加动作安匝，内部短路时无制动作用。,5,、工作绕组的作用是达到动作电流启动保护动作。,1.2,具有磁力制动的差动继电器的整定,当采用无制动特性的差动继电器时，动作电流按以下条件整定,躲开变压器最大励磁涌流,可靠系数，取,1.3,1.5,；,励磁涌流的最大倍数；,变压器额定电流；,躲开变压器电流互感器二次侧断线产生的电流,为了避免由于电流互感器二次回路断线时可能引起的差动保护误动作。,可靠系数，取,1.3,最大负荷电流,躲开变压器保护范围外部短路时的最大不平衡电流,可靠系数，取,1.3,；,最大负荷电流，其计算式为；,变比、匝数引起的相对误差；,带负荷调压引起的相对误差；,电流互感器容许的最大相对误差；,非周期分量系数；,电流互感器的同型系数，取为,1,；,变压器相间短路的后备保护，既是变压器主保护的后备保护，又可作为相邻母线或线路的后备保护。,一、相间短路的过电流保护,1,、使用条件,过电流保护宜用于降压变压器。,2,、安装地点：电源侧。,6.5,变压器的电流和电压保护,3,、保护的整定计算,最大负荷电流 确定：,对于并列运行的变压器：,对于降压变压器：,保护灵敏度,动作电流：,（要求大于）,1.2,保护原理接线图,二、低电压启动的过电流保护,在电动机自启动时低电压元件不动作，因此电流元件整定时不考虑自启动电流的影响，提高了电流元件的灵敏性。,三、复合电压起动的过电流保护,为提高不对称短路时电压元件的灵敏性，并简化保护接线，在低电压启动的过电流保护中，将三个低电压继电器改由一个负序电压继电器和低电压继电器构成,复合电压起动的过电流保护。提高了短路时电压元件的灵敏度。,1,、保护原理接线图,2,、保护的整定计算,动作值,低电压元件：,电流元件：,火电厂升压变压器：,负序电压元件：,灵敏度：,负序电压元件：,电流元件：,（要求大于,1.2,）,（要求大于,1.2,）,低电压元件：,（要求大于,1.2,）,对于大容量的发电机变压器组，由于额定电流大，电流元件往往不能满足远后备灵敏度的要求，可采用负序电流保护。负序电流元件和反应对称短路故障的单相式低压过电流保护组成。,负序电流保护灵敏度较高，且在星、三角接线的变压器另一侧发生不对称短路故障时，灵敏度不受影响，接线也较简单。,四、负序电流及单相式低压起动的过电流保护,1,、保护原理接线图,2,、保护的整定计算,动作值,（低电压元件的整定与前面方式相同）,负序电流元件：,灵敏度,（要求大于,1.2,）,五、,变压器的过负荷保护,过负荷保护反应变压器对称过负荷引起的过电流。保护用一个电流继电器接于一相电流，经延时动作于信号。,过负荷保护的安装侧，应根据保护能反应变压器各侧绕组可能过负荷情况来选择：,(1),对双绕组升压变压器，装于发电机电压侧。,(2),对一侧无电源的三绕组升压变压器，装于发电机电压侧和无电源侧。,(3),对三侧有电源的三绕组升压变压器，三侧均应装设。,(4),对于双绕组降压变压器，装于高压侧。,(5),仅一侧电源的三绕组降压变压器，若三侧的容量相等，只装于电源侧；若三侧的容量不等，则装于电源侧及容量较小侧。,(6),对两侧有电源的三绕组降压变压器，三侧均应装设。,6.6,电力变压器接地保护,电力系统中，接地故障常常是故障的主要形式，因此，大电流接地系统中的变压器，一般要求在变压器上装设接地（零序）保护。作为变压器本身主保护的后备保护和相邻元件接地短路的后备保护。,变压器接地保护方式与其中性点是否接地有关。,1,、中性点直接接地变压器的零序保护,保护定值,式中：,配合系数，取,1.1,1.2,；,零序电流分支系数；,引出线零序电流保护后备段的动作电流。,2,、中性点可能接地或不接地变压器的接地保护,变电站部分变压器中性点接地运行时：,若因某种原因造成,QF3,拒绝跳闸，则保护动作于,QF1,跳闸。当,QF1,和,QF4,跳闸后，系统成为中性点不接地系统，而且,T2,仍带着接地故障继续运行。,T2,的中性点对地电压将升高为相电压，两非接地相的对地电压将升高相间电压。如果,T2,为全绝缘变压器，可利用在其中性点不接地运行时出现的零序电压，实现零序过电压保护，作用于断开,QF2,。,如果,T2,是分级绝缘变压器，则不允许上述情况出现，必须在切除,T1,之前，先将,T2,切除。,中性点有两种运行方式的变压器，需要装设：零序过电流保护,用于中性点接地运行方式；零序过电压保护,用于中性点不接地运行方式。,原则：对于分级绝缘变压器应先切除中性点不接地运行的变压器，后切除中性点接地运行的变压器；对于全绝缘变压器应先切除中性点接地运行的变压器，后切除中性点不接地运行的变压器。,6.7,变压器的过励磁保护,变压器工作磁密,B,与电压和频率的比值成正比。电压升高或频率降低都会使磁通密度增加，使铁芯饱和。,现代大型变压器极易饱和，铁芯饱和后，励磁电流剧增，造成变压器过励磁。,过励磁会引起铁芯和金属构件过热，绕组绝缘老化，甚至局部变形。,对大型变压器，应装设过励磁保护。,
