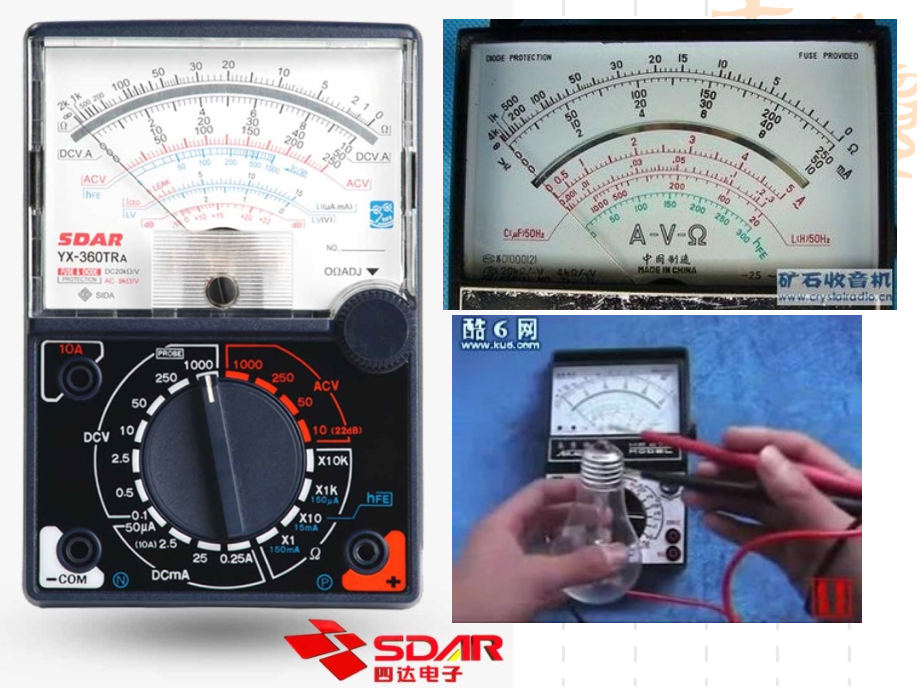

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,多用电表的使用,多用电表及内部结构,+,-,+,-,指针定位螺丝,欧姆调零旋钮,选择开关,注意：欧姆表的,黑表笔跟表内电池的正极相连。,红表笔跟表内电池的负极相连。,用欧姆表判别二极管好坏时用到这一点。,欧姆表的内部结构,欧姆表的使用步骤,1.机械调零：调整指针定位螺丝确保使用前指针在左端零刻度处。,2.选挡：估计待测电阻值，选择适当倍率。,3.欧姆调零：红黑表笔短接，调整调零电阻旋钮，使指针指在右端0处。若换则重新进行调零。,4.测量并读数，手不能接触表笔金属部分。,5.用完后拔出表笔，选择开关置于off挡或交流电压最高挡。,多用表的读数方法,欧姆表读最上刻度乘以倍率,其它电压电流均读中间刻度,02.5V交流读最下刻度,如图示多用电表，选择开关分别置于下列位置时的读数是：,100,10V量程,250V量程,5mA量程,2.5V交流量程,1.00k,6.2V,155V,3.10mA,1.85V,+,-,欧姆表读数练习,122,1.50k,+,-,电表的估读问题,0.5,1.0,1.5,量程为3时，读数：,量程为0.6时，读数：,量程为1.5时，读数：,原则：误差出现在哪一位则估读至该位，如,量程为3时，读数：,量程为0.6时，读数：,0.5,1.0,1.5,量程为1.5时，读数：,1.62A/V,0.33A/V,0.82A/V,1.60A/V,0.3,2,A/V,0.80A/V,用欧姆表判定二极管的好坏：,欧姆表的黑表笔跟表内电池的正极相连。红表笔跟表内电池的负极相连。,好的二极管正极接黑表笔、负极接红表笔时电阻应很小，负极接黑表笔，正极接红表笔时电阻应很大，否则就不是好二极管。,二极管的单向导电性可用来整流(把交流电变成直流电)、检波、稳压等。,表,表,如图示，黑箱外有三个接线柱A、B、C，已知里面只有两个元件（可能是电池、电阻、二极管），并且两个接线柱间最多只接有一个元件，用多用电表测量步骤和结果如下：,用直流电压挡测量，A、B、C三点任意两点间均无电压,用欧姆档测量，A、B间正、反接电阻相等,用欧姆档测量，黑表笔接A点，红表笔接C点，阻值很小，反接则阻值很大,用欧姆档测量，黑表笔接B点，红表笔接C点，有阻值，阻值比第2步测得的稍大，反接则阻值很大,根据以上测量在图中,画出两个元件的接法。,C,A,B,欧姆表测量黑箱内电学元件,
