第六章地形图的测绘及应用.ppt

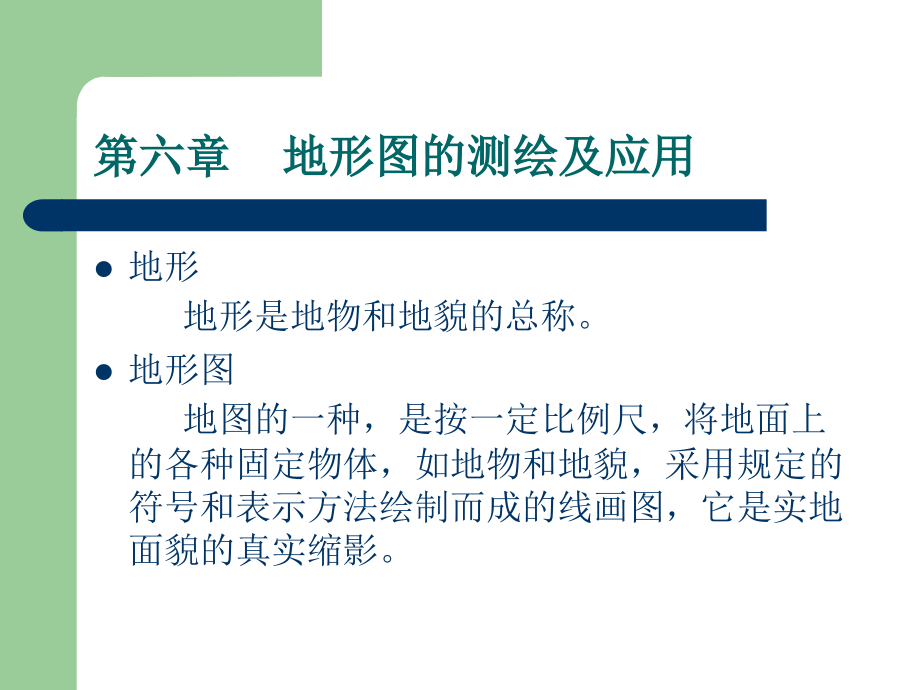

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第六章 地形图的测绘及应用,地形,地形是地物和地貌的总称。,地形图,地图的一种，是按一定比例尺，将地面上的各种固定物体，如地物和地貌，采用规定的符号和表示方法绘制而成的线画图，它是实地面貌的真实缩影。,第六章 地形图的测绘及应用,第一节 地形图的概念,平面图和地形图,一、地形图的比例尺,（一）比例尺的表示方法,定义,图上某一线段的长度与地面上相应线段的水平距离之比。,数字比例尺、图示比例尺,第六章 地形图的测绘及应用,第一节 地形图的概念,数字比例尺：,1:M,和,1/M,图示比例尺,直线比例尺,：,2cm,为基本单位，左边一格分成,10,或,20,小格，使用时可估读至,1,小格的,1/10,。,斜线比例尺,第六章 地形图的测绘及应用,第一节 地形图的概念,（二）比例尺的精度,定义,相当于图上,0.1mm,的实地距离称为比例尺精度。,作用,根据比例尺精度确定测量地物时的精确程度；,根据要求的测量精确程度确定比例尺大小。,第六章 地形图的测绘及应用,第一节 地形图的概念,二、等高线及基本地貌,定义,等高线是地面上高程相等的各相邻点连成的闭合曲线。,等高距：两条相邻等高线之间的高差，,h,同一幅图上的等高距相同,平距：两条相邻等高线之间的水平距离，,d,首曲线：根据事先选定的等高距而绘制的等高线。,第六章 地形图的测绘及应用,第一节 地形图的概念,计曲线：为,查算方便，每隔,4,条首曲线加粗描绘的等高线。,间曲线：按,1/2,等高距测绘的等高线。,助曲线：按,1/4,等高距测绘的等高线。,间曲线和助曲线可以不闭合，常用于描绘坡度很缓的地貌。,基本地貌及其等高线,第六章 地形图的测绘及应用,第一节 地形图的概念,等高线的特性,(1),在同一条等高线上的各点，其高程相等；,(2),等高线是不间断的闭合曲线，不在图内闭合就在图外闭合,在图内闭合的不是山峰就是洼地，可通过高程注记加以识别；,(3),等高线一般不相交或重叠，只有在悬崖处的等高线才能相交，在陡壁处才能重叠，但一般应在重叠处加注陡坎符号；,第六章 地形图的测绘及应用,第一节 地形图的概念,(4),同一图上，等高线愈密则表示坡度愈陡，等高线愈稀则表示坡度愈缓，等高线间距接近相等则表示坡度比较均匀；,(5),等高线与山脊线正交，并凸向低处；等高线与山谷线正交，并凹向高处。,第六章 地形图的测绘及应用,第一节 地形图的概念,三、地形图图式,定义,为了便于测图和用图，要用大家公认的各种符号将地物和地貌在图上表示出来，这些符号总称为地形图图式。,地物符号、地貌符号和注记符号,第六章 地形图的测绘及应用,第一节 地形图的概念,1,、地物符号：,（,1,）依比例符号：房屋、水库等,（,2,）不依比例符号：树、电杆等,（,3,）半依比例符号：铁路、高压线等,2,、地貌符号：等高线、分层着色等,3,、注记符号：数字、文字等,GB/T7929-1995,地形图图式,第六章 地形图的测绘及应用,第二节 测图前的准备工作,碎部测量,在图根点上测定地物和地貌特征点的位置，并绘制地形图或平面图，此项工作称为碎部测量。,（一）图纸准备,一般用一面打毛的聚酯薄膜，厚度,0.07,0.4mm,，经过热定型处理，伸缩率小于,0.02%,。也可选用优质的绘图纸。,第六章 地形图的测绘及应用,第二节 测图前的准备工作,（二）绘制坐标格网,聚酯薄膜图纸分空白图纸和印有坐标方格网的图纸。,图纸幅面大小有,50cm,50cm,和,40cm,40cm,的，每个方格为,10cm,10cm,，格网线条应细而可见。,方格网绘制方法：专用仪器（,坐标格网尺,）、对角线法和,AutoCAD,方法。,第六章 地形图的测绘及应用,第二节 测图前的准备工作,对角线法,坐标方格网检查,要求每个,10cm,小方格的边长、各小方格的对角线（,14.14cm,）长度误差等不得超过,0.2mm,；对角线上各点应在同一直线上，偏离也不应大于,0.2mm,。,第六章 地形图的测绘及应用,第二节 测图前的准备工作,（三）控制点的展绘,将控制点的坐标位置，按比例展绘到图纸上，称为控制点的展绘。,步骤,展点前，根据图的分幅位置，将坐标格网线的坐标值注在图框外相应的位置。展点时，先根据控制点的坐标，确定其所在的方格。根据控制点与该方格角点的坐标增量进行展绘。,第六章 地形图的测绘及应用,第二节 测图前的准备工作,点号及高程以分式形式在点的右侧注明。,展点精度,用比例尺在图上量取各相邻控制点的距离，与,已知的边长相比较，最大误差在图纸上不得超过,0.3mm,，,否则应重新展绘。,为了,保证精度，测区内应有一定数目的图根控制点。一般规定图幅尺寸,50cm,5cm,的,1:500,和,1:1000,的地形图测图，图根点的个数应在,8,个和,12,个以上。,第六章 地形图的测绘及应用,第三节 碎部测量,碎部测量的方法,经纬仪测绘法、大平板仪测图法、经纬仪与小平板仪测图法等。,（一）小平板仪的,构造,小平板仪主要由图板、测斜照准器和附件组成；附件有对点器、长盒罗盘和水准器等。测斜照准器由直尺、觇孔板和分划板组成为了置平图板，直尺上附有水准器。测斜照准器只能用于定方向线，必须与经纬仪配合才能测图。,第六章 地形图的测绘及应用,第三节 碎部测量,（二）小平板仪的安置,平板仪测图原理,小平板仪的安置,包括对中、整平及定向,3,项内容,。先目估粗略对中、整平、定向，在按相反的顺序进行修正。,第六章 地形图的测绘及应用,第三节 碎部测量,1,、对中,目的：,对中误差：,0.05mm,M,（比例尺分母）。,2,、整平,3,、,定向,目的：,一点定向，另一点检查,。,第六章 地形图的测绘及应用,第三节 碎部测量,（三）经纬仪与小平板仪联合测图,步骤,（四）,经纬仪测绘法,1,、,经纬仪的工作内容,2,、绘图的工作内容（,半圆仪,）,测绘过程中，一般每测,20,个点左右，要检查定向有无变动。,4,人一组，分工是观测、记录计算、绘图、立尺各一人（大面积两人立尺）。,第六章 地形图的测绘及应用,第三节 碎部测量,测碎部时应遵循由近到远，由易到难，先测地物后测地貌，边测边画边成形，测完画完，有问题现场解决的原则。,第六章 地形图的测绘及应用,第三节 碎部测量,（五）立尺点（特征点）的选择和测图内容的取,舍,开始测图前，应根据测站位置、地形情况和立尺范围，大致安排好立尺路线。立尺要连贯。正确合理地选择立尺点是成图速度和质量的关键。,碎部点间距和最大视距,第六章 地形图的测绘及应用,第三节 碎部测量,碎部点的选择,要做到位置正确、形状相似，主次分明，清晰易读。地物碎部点应选在地物轮廓线的方向变化处，当地物形状不规则时，一般规定建筑物和围墙凹凸部分在图上大于,0.4mm,的均,应表示出来。对于地貌，碎部点应选在最能反映地貌特征的山脊线、山谷线等地性线上，如山顶、鞍部、山脊、山谷、山坡、山脚等坡度变化及方向变化处。,第六章 地形图的测绘及应用,第四节 地形图的绘制,（一）等高线的勾绘,地形图的基本等高距要求,勾绘方法：先将有关的地貌特征点相连接，在图纸上用铅笔轻轻地勾出一些地性线。然后在相邻点按地貌特征点的高程内插等高线。最后将高程相等的相邻点徒手连成光滑的曲线。,内插等高线的方法：,第六章 地形图的测绘及应用,第四节 地形图的绘制,（二）地物勾绘,能按比例大小表示的地物：随测随绘，把相邻点连接成光滑的曲线；,水井、地下管道、检修井等：先在图上绘出其中心位置，在整饰时再用规定的符号准确描绘；,非比例符号表示的地物：在现场作好标记，以便在室内整饰时按图示规定画出。,第六章 地形图的测绘及应用,第四节 地形图的绘制,（一）地形图的拼接,为了保证相邻图幅的相互拼接，在每一幅图的四边，均须测出图廓外,1cm,左右。利用公共测站点测图有利于相邻图幅的拼接，也有利于图边部分的测图精度。,要求接边差不大于,0.6mm,，相同高程等高线的平面位置误差不得大于相邻,等高线的平距,第六章 地形图的测绘及应用,第四节 地形图的绘制,拼接,当误差在容许范围内时，可进行图的拼接，拼接时可平均改正，即在两幅图上各改正一半。如果测图用的是绘图纸，则需用透明纸条将其中一幅图的图边地物和等高线描绘下来，然后与另一幅图进行拼接检查。当采用聚酯薄膜时，可直接将相邻两幅图的对应边叠合在一起，如在容许误差范围内，则在其中一幅上改正地物、地貌的位置，另一幅可根据改正后的图边进行修正。,第六章 地形图的测绘及应用,第四节 地形图的绘制,（二）地形图的清绘与整饰,清绘：对铅笔原图经过仔细的自查和互查无误后，按地形图图式进行着墨描绘的工作。清绘时要注意地物和地貌的位置、属性和种类等均不得更改和增减。,清绘顺序：先图内后图外，先地物后地貌，先注记后符号。,第六章 地形图的测绘及应用,第五节 地形图的应用,一、根据等高线确定地面点的高程,内插法：,H,B,=H,m,+d,1,/d,h,第六章 地形图的测绘及应用,第五节 地形图的应用,二、求直线的坡度,设地面两点间的水平距离为,D,，高差为,h,而高差与水平距离之比称为坡度，以,i,表示，常以百分率或千分率表示。,i=,tga,=h/D,第六章 地形图的测绘及应用,第五节 地形图的应用,三、,按限制坡度在地形图上选定最短路线,四、,土坝坡脚线的确定,五、,根据等高线绘制断面图,六、,根据地形图确定汇水面积,七、,根据地形图计算水库库容,八、其他：坐标计算、坐标方位角计算、线段长度、土方计算等。,第六章 地形图的测绘及应用,第六节 在地形图上求面积,一、图解法,比例换算,s/S=(1/M),2,1,、几何法,2,、,解析法,3,、,透明方格纸法,4,、,纵距和法（平行线法）,二、,机械法,第六章小结,知识要点：地形、地形图概念；比例尺、比例尺精度；等高线相关概念及其特性；经典地貌等高线；地形图图式；碎部测量、图纸、坐标格网；控制点的展绘、展点精度；碎部测量的方法；平板仪、经纬仪测绘法、小平板仪与经纬仪联合测图法、碎部点的选择；等高线的勾绘；地形图的拼接与整饰；了解地形图的应用和在地形图上求面积的方法。,
