Z10自制电动机.ppt

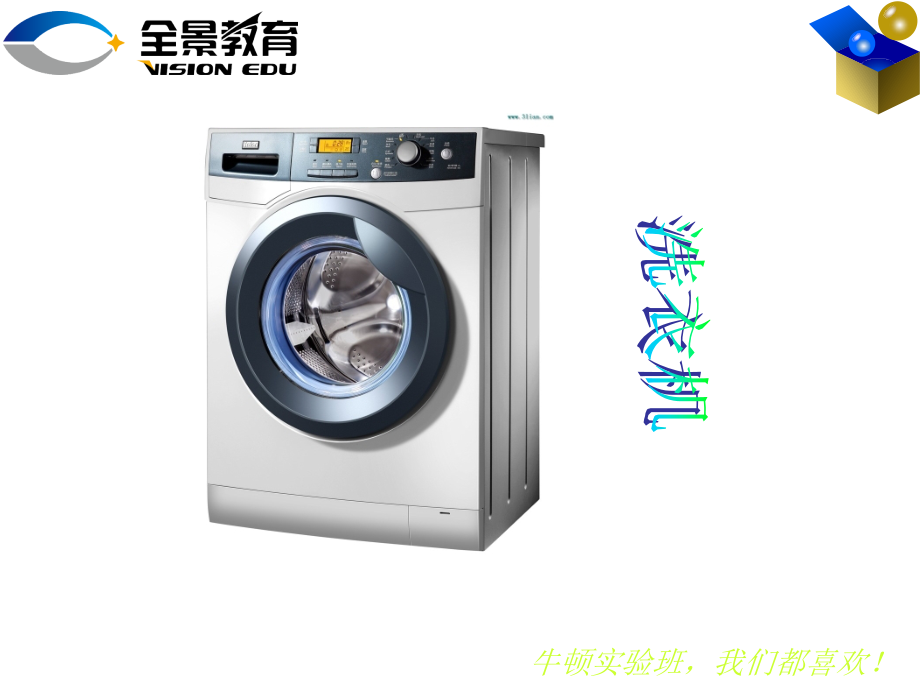

牛顿实验班，我们都喜欢！,自制电动机,洗衣机,电风扇,电冰箱,它们有一个共同发的特点,需要同样的装置才能运行,这个装置是、,电动机,电动机是把电能转换成机械能的设备。,在机械、冶金、石油、煤炭、化学、航空、交通、农业以及其他各种工业中，电动机被广泛地应用着。,电动机使用了电流的,磁效应,原理，发明这一原理的的是丹麦,物理学家,奥斯特,1777,年,8,月,14,日生于兰格朗岛鲁德乔宾的一个药剂师家庭。,电动机是一种把电能转变为机械能的机械。,电动机结构：,转子,电动机的旋转部分,定子,电动机里固定不动的部分,基本原理：利用带电导体和磁场间的相互作用而把电能变 为机械能。,我们来看一下电动机是怎样运转的！,需要哪些材料？,轴盖,轴芯,漆包线,先把粘纸解开,伸出长度约,2,至,3,厘米,漆包线从方孔穿出,制作电动机的转子,一手紧握轴芯，另一手把漆包线一圈一圈,绕到轴芯的槽口内，力求匀称、平整；力,求多绕几圈，但是高度不要超出槽口。,绕好漆包线的轴芯,（正面）,（反面）,安装轴盖,1,3,把椭圆形的突盘,插入轴芯的凹口,把它们压紧固定,2,已经装上轴盖的转子,1,、把两端引出的漆包线适当剪短；,2,、把漆包线整理平直，且与转子剖面垂直。,刮净转子其中一端漆包线的全部漆膜,一端漆膜被全部刮净,注意：另一端漆膜只刮除“一半”,磁铁,电动机模型支架,磁铁安装,有的磁铁安装时可能感觉比较宽松，可以用一张薄纸片作垫衬，如上图。,1,2,3,安装电极,电极水平横杆校正以后,安装电池,5,号干电池一节,向左推,向下压,转子从两条开口搁置,到电极的水平横杆上,用手指朝某一方向轻轻拨动转子，,如果制作中没有错误，它就会很,快旋转起来；有时候，它自己会,反过来旋转，说明你刚才拨动的,方向错了，以后就反过来操作吧。,实验一,电流磁效应及影响电磁大小的因素,实验器材：,电池（,1,号、,5,号电池各一节）、导线、小磁针,实验步骤：,将导线一头与电池（,1,号）正极相连。,把小磁针放到导线附近。,把导线的另一头与电池负极相连。,观察小磁针的变化。,改变电流方向，小磁针又有何变化。,换成,5,号电池，再试验，观察有何现象。,实验项目,通电前,通电后,改变电流 方向,改变电流大小,实验现象,不偏转,偏转,偏转方向,变化,偏转幅度,不同,实验记录,实验二,实验步骤,实验现象,不打磨铜丝两端,只打磨一端铜丝的一侧,影响电动机旋转的因素,不转,不转,结论：,要打磨一端的整周和另外一端的一侧,为什么线圈的一端全部刮掉，另一端只刮去半周，线圈还能够持续转动？,线圈中有电流通过，导线受到力的作用，使线圈,绕轴转动；当线圈转到未刮漆皮的半周时，线圈中,没有电流，不受磁场力的作用，但线圈靠惯性继续,转动，但转到刮掉漆皮一半时，线圈又受磁场力的,作用而转动。,家里还有哪些地方用到电动机？,你的玩具、各种电器、,
