课题24、抽头式全波整流电路.ppt

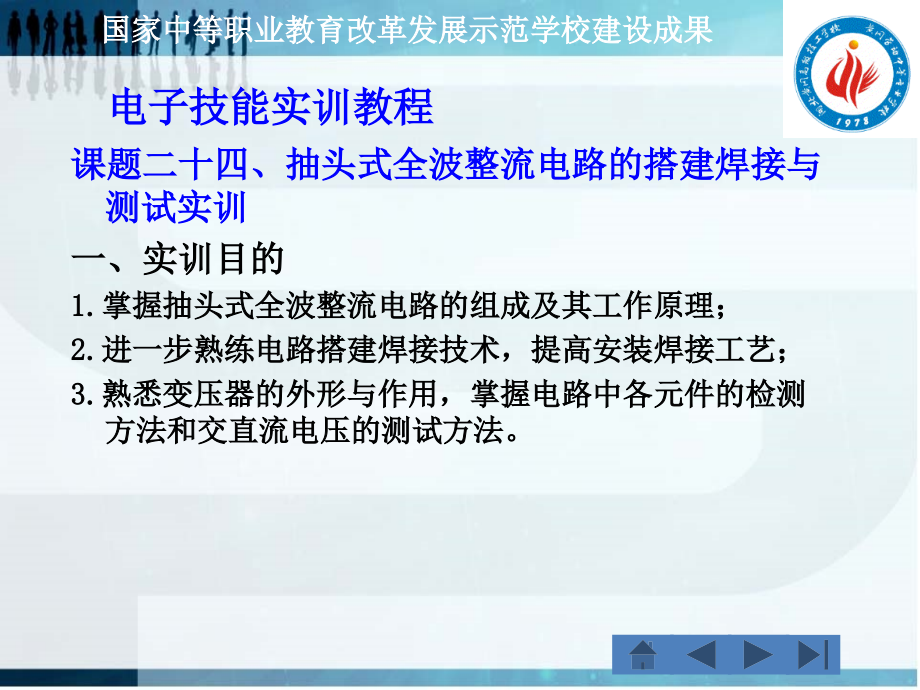

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,课题二十四、抽头式全波整流电路的搭建焊接与测试实训,一、实训目的,1.,掌握抽头式全波整流电路的组成及其工作原理；,2.,进一步熟练电路搭建焊接技术，提高安装焊接工艺；,3.,熟悉变压器的外形与作用，掌握电路中各元件的检测方法和交直流电压的测试方法。,国家中等职业教育改革发展示范学校建设成果,电子技能实训教程,二、知识准备,图,14-1,是变压器抽头式全波整流电路图，图中变压器,Tr,将,220V,交流电压，变成,6V-9V,的交流电压，两个二极管,D1,、,D2,作用是整流，将交流变直流，电容,C,是滤波，滤除整流后直流电源中的交流纹波，电阻,R,和发光管,LED,起电源指示作用。,图,24-1,电子技能实训教程,电路的原理是,当次级交流电压为,A,正,B,负时。二极管,D1,导通，,D2,截止，电流从,A,端流出，经,D1,，,C,充电和负载到地，再流入中心抽头；当次级交流电压为,B,正,A,负时，二极管,D1,截止，,D2,导通，电流从,B,端流出，经,D2,，,C,充电和负载到地，然后流入中心抽头。电容滤除整流输出中的脉动成分，容量大一些好。,电子技能实训教程,三、器材准备,1.,主要元件选择与元件清单,变压器,Tr,选择功率为,5W-10W,、次级电压为双,6V,9V,或,12V,，二极管,D1,、,D2,用,1N4004,，,1K,电阻,，电容,C,选用,470uF,耐压,16V,的电解电容。,元件清单；电源变压器一只，整流二极管两只，发光管一只，电阻一只，电容一只，带插头的电源线一根，万能实验板一块，导线适量。,2.,工具,万用表一块，电烙铁一把，尖嘴钳一把，小刀一把，焊锡、松香适量。,电子技能实训教程,四、实训内容及步骤,（一）元器件清点测试和安装图设计,1.,元件清点与测试,万用表,RX100,档测变压器初、次级绕组阻值，,A,端与中心抽头，,B,端与中心抽头的阻值。,测整流二极管正反向阻值将测试结果填入24-1表中,表,24-1,二极管的型号,表笔接法,R x 1K挡,R x 10挡,R x 1挡,黑正红负,(,测量,D1),黑正红负,(,测量,D2),红正黑负,(,测量,D1),红正黑负,(,测量,D2),电子技能实训教程,电子技能实训教程,2.,安装接线图设计,如图,24-2,、在电路板上确定元件的安装位置，变压器的安装位置。,图,24-2,（二）电路安装、搭建焊接与测试实训,1.,变压器的固定,2.,电路搭建与焊接,按照设计好的安装接线图，将元件插在电路板上，并用导线搭建成电路。,3.,通电实验与测试,万用表,10V,交流电压档，测变压器输出,A,端与中心抽头，,B,端与中心抽头的交流电压值，,A,、,B,端的交流电压值。,电子技能实训教程,五、实训练习,1.,画出变压器中心抽头式全波整流电路，简要说明电路的工作原理。,2.,比较变压器输出的交流电压（中心抽头对,A,或,B,端）和整流滤波输出的直流电压，分析为什么直流电压值比交流电压值大。,电子技能实训教程,
