真空锅炉培训.ppt

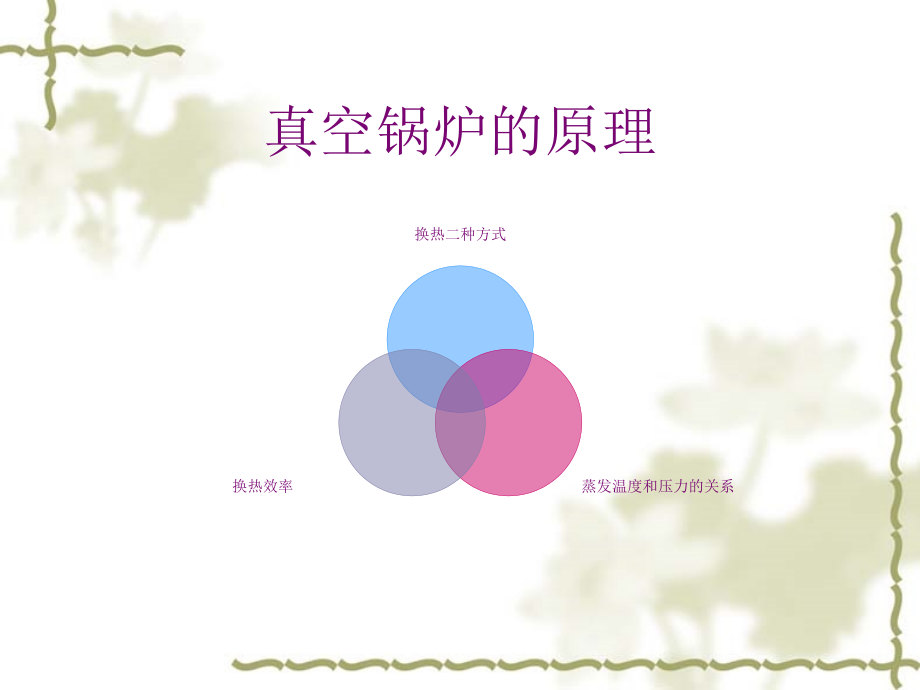

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,真空锅炉培训,一，真空锅炉的原理,二，真空锅炉的操作方法,三，真空锅炉的故障处理方法,真空锅炉的原理,换热二种方式,一,水,-,水换热,二，气水换热,换热效率,气水换热的效率远远高于水水换热,蒸发温度与压力的关系,随着压力的降低其蒸发温度也大幅下降,真空锅炉的原理,真空锅炉的原理：就是利用气水换热效率高和在负压下水的蒸发温度大幅下降，可以用更低的媒水温度获得较理想的出水温度,真空锅炉的操作方法,三个温度的设置,媒水温度设置：媒水温度以,7580,度为宜。,出水温度设置：出水温度空调,45,度以下热水,60,度以下为宜,火焰转换温度设置：主要是控制大小火，实际出水温度高于火焰转换温度时为小火。当煤气不足时请调低火焰转换温度维持小火。,锅炉启动的程序,一，检查煤气压力是否正常必要时排放部分。,二，检查电源及锅炉工况设置好相应参数。,先启动水泵压力正常，再启动锅炉观察点燃。,锅炉燃烧后观察各水温，煤气压力排烟情况。,锅炉运行中的巡查管理,观察煤气压力，出水实际温度及真空压力。,当煤气压力较低应及时调整火焰大小。,当出水温度上升慢应查原因及时处理。,真空压力和媒水温度异常时也请及时处理。,及时消除报警和报警隐患。,真空锅炉的故障处理,报警处理,当锅炉出现报警情况时应观察燃烧机程控器是否亮红灯，如亮红灯先按下复位，再查看报警记录消音。这种报警记录为燃烧机故障。,当未亮红灯时一般报警记录为超压或者媒水超温报警，这时按下消音如恢复正常则查找原因，如继续报警则先排除故障再消音。,真空度下降处理,当真空锅炉出力下降，媒水温度上升较快，真空压力在,-0,、,02,以上时，排除锅炉出水停止换热，说明真空度以下降需要抽真空。,抽真空操作方法：首先保证媒水温度在,25-30,度左右，越低越好！停止锅炉使用。打开电控箱和真空泵的锅炉外盖。开启真空隔膜阀的同时打开真空泵电源，注意避免真空泵温度过高和极限真空时间过长，先关阀再关泵。,温度显示异常的处理,常规下温度都不会远远偏离正常值，这时可以确定是温度模块，温度传感器或者是接线有问题，出现这种情况应及时检修或者通知厂家维修。切不可让锅炉带病运行！,当偏离不多时应查明是因为换热不良引起还是设置不合理引起或者是真空度下降引起，应及时处理，后启动运行观察正常方可离开。,
