室内装修施工图.ppt

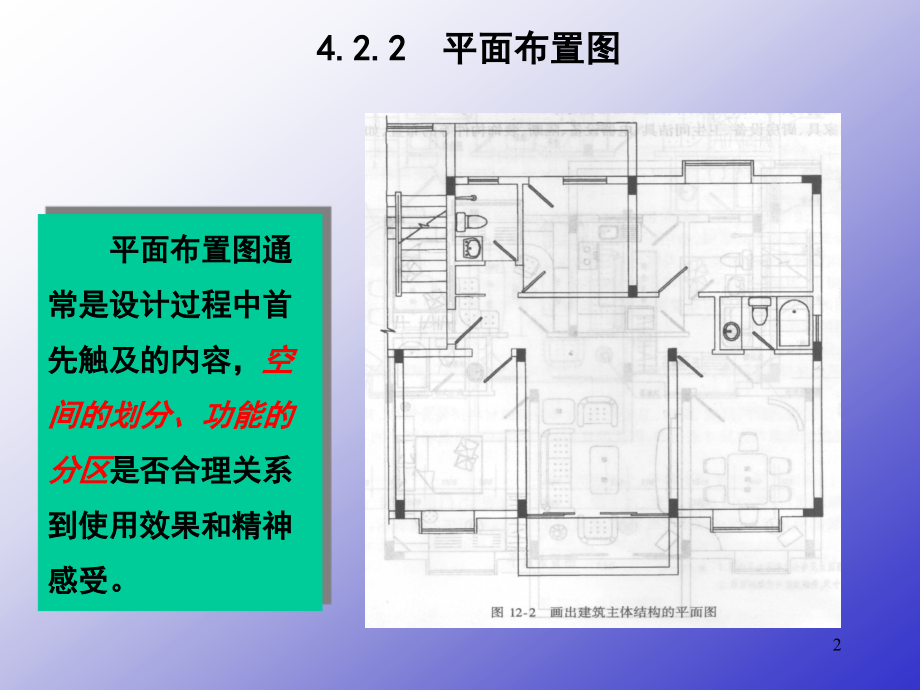

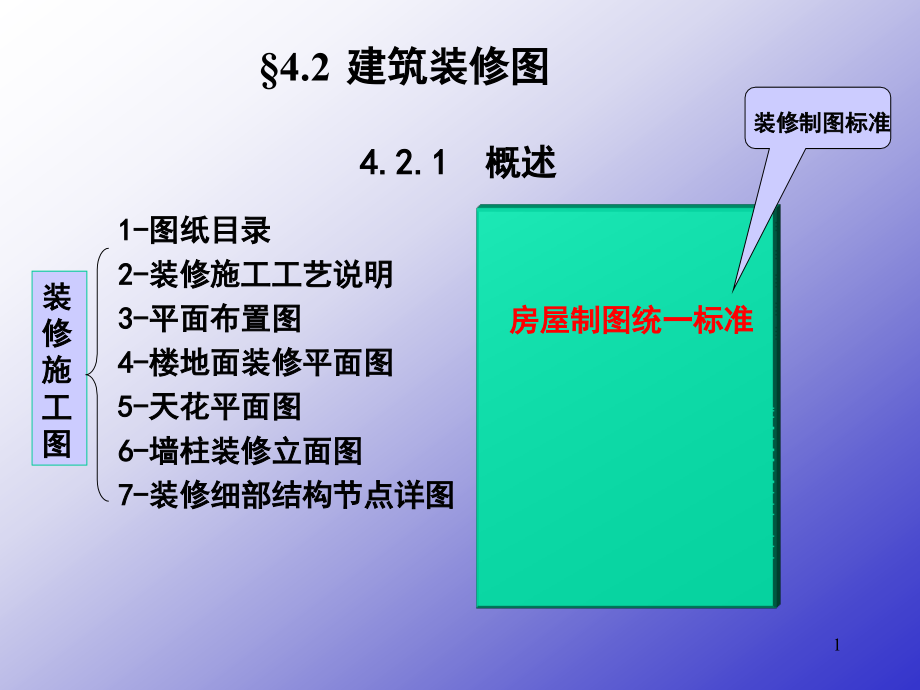

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,4.2,建筑装修图,4.2.1,概述,1-,图纸目录,2-,装修施工工艺说明,3-,平面布置图,4-,楼地面装修平面图,5-,天花平面图,6-,墙柱装修立面图,7-,装修细部结构节点详图,房屋制图统一标准,装修施工图,装修制图标准,2,平面布置图通常是设计过程中首先触及的内容，,空间的划分、功能的分区,是否合理关系到使用效果和精神感受。,4.2.2,平面布置图,3,4,5,平面布置图表达内容有：,1,、建筑主体结构,2,、各功能空间的家具的形状和位置,3,、厨房、卫生间的橱柜、操作台、洗手台、浴缸、大便器等形状和位置,4,、家电的形状、位置,5,、隔断、绿化、装饰构件、装饰小品,6,、标注建筑主体结构的开间和进深等尺寸、主要装修尺寸,7,、装修要求等文字说明,6,平面布置图的画法步骤：,1,、选比例、定图幅,2,、画出建筑主体结构平面图,3,、画出厨房设备、家具、卫生洁具、电器设,备、隔断、装饰构件等的布置,4,、标注尺寸、剖面符号、详图索引符号、图例名称、文字说明,5,、画出地面的拼花造型图案、绿化等,6,、描粗整理图线,7,4.2.3,楼地面装修图,楼地面装修图,-,地面的,造型、材料名称和工艺要求,。,1,、施工依据,2,、地面材料采购的参考图样。,作用：,表达各功能空间的地面的铺装形式，注明所选用材料的名称、规格；,有特殊要求的还要注明工艺做法和详图尺寸标注方面，主要标注地面材料拼花造型尺寸、地面的标高。,8,9,1,、选比例、定图幅；,2,、画出建筑主体结构平面图和现场制作的固定家具、隔断、装饰构件；,3,、画出厨房设备、家具、卫生洁具、电器设备、隔断、装饰构件等的布置；,4,、标注尺寸、剖面符号、详图索引符号、图例名称、文字说明；,5,、画出地面的拼花造型图案、绿化等；,6,、描粗整理图线；,地面装修图的画法步骤,10,4.2.4,天花平面图,天花的功能作用,1,、装饰,2,、照明,3,、音响,4,、空调,5,、防火,天花装修,天花平面图通常采用,“,镜像,”,投影作图,悬吊式,直接式,11,1,、建筑主体结构一般可以不表示（虚线表示门窗位置）,;,2,、天花造型、灯饰、空调风口、排气扇、消防设施的轮廓线，条块饰面材料的排列方向线；,3,、建筑主体结构的主要轴线、轴号，主要尺寸；,4,、天花造型及各类设施的定形定位尺寸、标高；,5,、天花的各类设施、各部位的饰面材料、涂料规格、名称、工艺说明,;,6,、节点详图索引或剖面、断面等符号。,天花平面布置图表达的内容,12,13,14,15,4.2.5,墙柱面装修图,墙柱面装修图主要表示建筑主体结构中铅垂立面的装修方法。,墙柱面装修图的主要内容有：,1,、墙柱面造型的轮廓线、壁灯、装饰件等；,2,、吊顶天花及吊顶以上的主体结构；,3,、墙柱面饰面材料、涂料的名称、规格、颜色、工艺说明等,4,、尺寸标注：壁饰、装饰线等造型定形尺寸、定位尺寸；楼,地面标高、吊顶天花标高等；,5,、详图索引、剖面、断面等符号标注；,6,、立面图两端墙柱体的定位轴线、编号。,16,17,1,、选比例、定图幅，画出地面、楼板及墙面两端的,定位轴线等；,2,、画出墙面的主要造型轮廓线；,3,、画出墙面次要轮廓线、尺寸标注、剖面符号、详图索引、文字说明,4,、描粗整理图线,墙面装修图,画法,步骤,建筑主体结构,的梁、板、墙用粗实线；,墙面主要造型,轮廓线用中实线；,次要的轮廓线,如装饰线、浮雕图案等用细实线表示。,18,19,4.2.6,节点装修详图,节点装修详图指的是装修细部的局部放大图、剖面图、断面图等。,节点详图画法步骤：,1,、选比例、定图幅，画出地面、楼板及墙面两端的,定位轴线等；,2,、画出墙面的主要造型轮廓线；,3,、画出墙面次要轮廓线、尺寸标注、剖面符号、详图索引、文字说明,4,、描粗整理图线,建筑主体结构的梁、板、墙用粗实线；,墙面主要造型轮廓线用中实线；,次要的轮廓线如装饰线、浮雕图案等用细实线表示。,20,21,22,23,4.2.7,全套设计图,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42,84.5,平米,(,套内,73.5,平米,),阳台,厨房,凸窗,落地窗,卫生间,卫生间,窗,窗,三间套,阳台,厨房,凸窗,落地窗,卫生间,卫生间,阳台,厨房,凸窗,落地窗,卫生间,卫生间,3900,3600,3700,1800,1700,3000,饭厅,客厅,43,44,45,46,阳台,落地窗,落地窗,凸窗,窗,窗,窗,厨房,卫生间,卫生间,78.8,平米,(,套内,68.1,平米,),一间套,三间套,三间套,1800,3300,1800,4300,3000,1900,3400,3500,客厅,饭厅,47,48,
